Эти неоднозначные скрутки. Как правильно соединять провода
Можно ли использовать этот способ контактного соединения проводов или лучше взять на вооружение другие варианты? Разобрались в этом непростом вопросе вместе с экспертом, руководителем команды «ЭлектроТок» Никитой Худяковым.
Что такое скрутка проводов
Классическая скрутка кабеля — это простейший способ соединения: очистил провода от изоляции, сложил их вместе, закрутил пассатижами в плотную спираль-косичку — и готово, можно включать свет.
Прямого запрета на скрутки проводов в действующих нормативах и стандартах нет.
Что говорит закон
Свернуть
В «Правилах устройства электроустановок» (вот их актуальные версии с платным и бесплатным доступом) в п. 2.1.21 говорится: «Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке».
Единого мнения по поводу скруток не существует и среди профессионалов. Одни электромонтажники утверждают, что использовать их нельзя. Другие возражают: это едва ли не самый надежный тип соединения, если делать их правильно.
Чем опасна обычная скрутка
- При «мокрых» ремонтных работах проводники в монтажных коробках оказываются во влажной среде. Медь и алюминий, из которых сделаны провода, начинают быстро окисляться, электрический контакт становится неустойчивым.
- Устанавливая дополнительные розетки и подключая к ним электроприборы, мы создаем повышенные нагрузки на потревоженные соединения. Они начинают греться, повышение температуры становится катализатором — провода уже не просто окисляются под воздействием влаги, а начинают корродировать и не только греться, но и подгорать.
В многоквартирном доме со скрытой проводкой, где соединения расположены в несгораемых полостях, это приведет к отказу розетки или светильника — неприятно, но пережить можно.
Но электромонтаж на скрутках в деревянном загородном доме, в производственном помещении или гараже — зло абсолютное. Вероятность контакта с влагой и сгораемыми материалами здесь значительно выше. А линейный или входной автомат на вводном электрощите может «не заметить» локального перегрева поврежденного контакта и не предотвратить возгорание.
Как правильно соединять провода
Чтобы скрутка стала безопасной, провода нужно правильно соединить, а затем сварить, пропаять или опрессовать.
Как сделать скрутку правильно:
- одножильный медный провод зачищается на длину 6–7 см
- провода скручиваются в плотную аккуратную косичку пассатижами
- концы оголенных проводов аккуратно подрезаются — должна получиться косичка длиной 4 см или чуть больше, затем провода распрямляются
- соединение плотно закрывается термоусадочной трубкой подходящего диаметра, которая разогревается термофеном или зажигалкой
Затем скрученные проводники соединяются в «монолит».
Вот как это можно сделать.
Сварное соединение
Сварка скруток — это самый сложный вид соединения проводов, подходит исключительно для профессиональных мастеров.
Как это сделать
Свернуть
- проводники соединяются в плотную косичку
- конец скрутки обрезается так, чтобы с торца был ровный слой из каждой жилы скрутки
- торец скрутки обваривается специальным электродом до момента, когда образуется медная капля
Качественно обваренная скрутка — очень плотная, каждая жила сварена воедино. При размотке скрутки капля не разматывается и выдерживает усилие на разрыв.
Никита Худяков
руководитель команды «ЭлектроТок»
Сварка скруток — ювелирная работа. Качественное соединение от дилетантского отделяют буквально доли секунды. Его можно недоварить, переварить, сварить не полностью.
Также надо понимать, что это пожароопасная работа. В процессе сварки раскаленная медная капля может упасть на пол и привести к возгоранию, а если попадет на кожу — станет причиной серьезных ожогов.
Соединение пайкой
Пайка — идеальный способ соединения многожильных проводов в условиях небольшого ремонта. Дает возможность соединить алюминиевые провода (нужен специальный кислотный флюс для пайки алюминия), моножильный и многожильный медный провод или сделать ответвление.
Работа это кропотливая, требует аккуратности, не предполагает высокой производительности и потому не подходит для масштабных электромонтажных работ.
Скрученные провода аккуратно пропаиваются паяльником. Чтобы соединение было надежным, необходимо предварительно смыть пленку окислов кислотным флюсом или канифолью.
Важно: паять провод заземления запрещено!
Опрессовка проводов
Это самый распространенный метод соединения. По качеству он не уступает сварке, но выполнить опрессовку проводов куда проще.
Опрессовку можно использовать в соединительных коробках.
Как это делается
Свернуть
- концы проводов зачищаются
- на них надевается гильза ГМЛп (гильза медная луженая половинчатая), она должна быть набита проводами до отказа
- проводится опрессовка ручными или гидравлическими пресс-клещами
- излишки жил, торчащие с торца, обрезаются
- соединение изолируется клеевой термоусадкой под нагревом строительного фена или зажигалки
Также опрессовка — единственный допустимый метод наращивания проводов.
Как это выполняется
Свернуть
- На целиковый кабель натягивается клеевая термоусадка — так, чтобы она заходила на несколько сантиметров на внешнюю изоляцию кабеля с обеих сторон соединения.
- На каждую из жил также натягивается клеевая термоусадка с запасом на пару сантиметров с обеих сторон.
- Концы жил каждого кабеля зачищаются на длину, равную половине гильзы. Это действие производится лесенкой: первая жила самая длинная, последняя — самая короткая. Такая же зачистка, но зеркально, выполняется на присоединяемом кабеле.
- В гильзы ГМЛ необходимого диаметра с двух сторон заводятся концы жил. Затем гильзы по всей длине обжимаются ручными или гидравлическими пресс-клещами.
- Клеевые термоусадки на каждой жиле перемещаются на места соединения гильзами и изолируются под нагревом при помощи строительного фена или зажигалки.
- Клеевая термоусадка на общем кабеле перемещается на место соединения жил и также изолируется под нагревом.
Винтовые клеммники (клеммные колодки)
Применяются для медных проводов в монтажных коробках, обеспечивают разборное соединение. В одно отверстие винтовой клеммной колодки допустимо вставлять лишь один конец.
Соединение на винтовые клеммы — это подвижное соединение, так как в процессе эксплуатации кабельные жилы под воздействием тока то нагреваются, то остывают.
За счет этого металл то расширяется, то сжимается, происходит ослабевание зажима. Винты необходимо периодически подкручивать, соответственно, данное соединение должно быть всегда в доступе.
Также винтовые клеммы неустойчивы к перегревам и часто плавятся, выводя из строя электропроводку в квартире.
Никита Худяков
руководитель команды «ЭлектроТок»
Я считаю соединение проводов винтовыми клеммами старинным методом и временным решением, не подходящим для качественного электромонтажа. Скрипя зубами, я допускаю единственный вариант их использования — соединение потолочных или настенных светильников с питающим кабелем.
Самозажимные клеммники WAGO
Позволяют собрать от двух до восьми проводов. Бывают двух видов:
- Первый — многоразовый, с зажимными лепестками. В такие клеммы можно вставить как моножильный, так и многожильный провод.
- Второй — одноразовый, с зажимной колодкой. Этими клеммами хорошо соединять моножильные провода. Многожильные можно, если они пропаяны припоем.
Этими клеммами хорошо соединять моножильные провода. Многожильные можно, если они пропаяны припоем.
Самозажимные клеммы можно использовать только как временный вариант или в монтажных коробках с прямым доступом. Они идеально подходят для пусконаладочных работ и временных сборок.
Узнайте больше:
- Безопасная электропроводка на даче: от предохранителя до УЗО
- Монтируем с умом: как сэкономить на электропроводке
- Как сделать скрытую проводку в деревянном доме законно и безопасно
09.02.2022
как правильно скручивать электрический провод
Для обеспечения соединений и ответвлений при электромонтажных операциях применяется скрутка проводов. Контакты при таком способе коммутации должны быть надёжными. Проведение работ по устройству проводки всех типов — в быту или в промышленности — подчиняется собранию требований и правил как правильно скручивать провода. Они гласят, что в точках соприкосновения жил невозможно появление добавочного сопротивления.
Пренебрежение этим правилом приведёт к нагреву места контакта.
- Плюсы и минусы скруток
- Скрутка проводов с разными жилами
- Возникновение оксида
- Сопротивление в месте совмещения проводов
- Разновидности соединений в электросхемах
Выполнение присоединения согласно нормам электробезопасности происходит подобными методами:
- Скрутками.
- Сваркой.
- Пайкой.
- Винтовым зажимом.
- Клеммниками и колодками.
- Самозажимными экспресс-клеммами.
- Колпачками СИЗ.
Соединение проводов скруткой подразумевает наличие преимуществ и недостатков метода. Существует регламент ПУЭ на запрет такой операции. Но невзирая на него скрутку применяют часто.
Скручивание контактов происходит при черновом монтаже. Объясняется это надобностью установления факта корректной работы уже смонтированных подключений.
Проверяют целостность электрических линий, вводят необходимые поправки, устанавливают дополнительные устройства:
- коммутационные конструкции;
- простые и специальные розетки;
- аппаратура для преобразования, стабилизации напряжения;
- выпрямители;
- приборы учёта.
По окончании предварительных работ полностью собранная схема проходит испытание на функциональность. При неверном срабатывании оборудования, отсутствии электроэнергии выясняют причину и участок повреждения. Приходится менять неисправные узлы, производить скрутку проводов правильно.
Верная скрутка проводов даёт возможность оперативно возобновит электроснабжение. По обстановке решают как поступить с элементами присоединения:
- Готовое сочетание остаётся.
- Улучшается.
- Меняется на новое, с другим способом связки жил.
- Элементарный набор инструментов для манипуляций с проводом. Выполнить работы несложно в полевых условиях при отсутствии мощных потребителей.
Простейшее соединение сохранить безопасный контакт длительное время при следовании всем необходимым инструкциям по скрутке электрических проводов.
Поэтому стоит предусмотреть максимальное количество подключаемых приборов, решить как правильно сделать скрутку проводов, рассчитать подходящее сечение кабеля, дальнейшее развитие энергосистемы в случае роста числа потребителей. Тогда смонтированная спайка прослужит надёжно не один год.
Скручивание кабельных жил для соединения кусков проводки друг с другом появилось сразу после открытия электричества. Поначалу такой способ устраивал всех. Но время на месте не стоит, появилось новое электрооборудование, возросла потребность в развитии энергетических сетей с повышенной мощностью и силой тока. Встал вопрос, как правильно скрутить провода в усложнившихся реалиях. Скрутки перестали в таких условиях гарантировать бесперебойную работу. Но на бытовом уровне она применяется широко и удовлетворяет требованиям сетей с невысокой нагрузкой.
Плюсы и минусы скруток
Соединять провода сплетением не рекомендуется в отпайках с высокой мощностью потребителей: электроплиты, нагревательные и тепловые приборы, компьютерная техника.
Достоинствами плетёного соединения представляются:
- скорость выполнения скрутки;
- долгий срок использования при качественном монтаже;
- не требует применения сложных инструментов;
- идеально обслуживает сети сигнализации, где нет мощного электрооборудования;
- по необходимости контактное место можно дополнительно протянуть или пропаять;
- стоит недорого;
- отпайка содержит два — четыре ответвления одновременно;
- присоединение повторяется при ошибке или неаккуратном исполнении.
Недостатков тоже немало:
- качественная изоляция;
- не предназначена к применению в силовых сетях;
- неудобный способ сборки проводов;
- при нагреве возникает возгорание;
- посадка напряжений, связанная, с перегрузками фидеров.
Скрутка проводов с разными жилами
Такие совмещения категорически запрещены к применению. Медный и алюминиевый провод сочетать недопустимо! При касании эти металлы вступают в химическую реакцию окисления, гальванизируются. Контактное соединение разрушается. При возрастании нагрузки в цепи ускоряется эрозия спайки. Подсоединение в таких условиях приводит к печальным результатам:
- нагрев, искрение и, как следствие, пожар;
- ослабление контакта в точке спайки;
- сокращается размер пространства соприкасания;
- скачки по мощности на участке цепи срывают тепловое равновесие и разрушают скрутку.
Возникновение оксида
Влияние воздуха на проводники окисляет место соединения. Для медных и алюминиевых жил такая агрессивная среда сокращает срок службы. Применение дорогих металлов вроде серебра или золота в обычных схемах экономически не целесообразно. Проблема решается изолированием скруток качественным диэлектрическим материалом с правильными методами выполнения.
Такие меры продлевают беспроблемную работу паечной точки и всей схемы.
Сопротивление в месте совмещения проводов
Результатом слабого контакта между жилами кабеля становится повышение сопротивления в этом месте. Появляется нагрев на переходном пространстве и разрушение всей соединительной схемы. Плотное сцепление проводов уменьшит подобные риски.
Разновидности соединений в электросхемах
Скрутки классифицируют по материалу изготовления жил-участников операции, их видов, способа скручивания. Площади сечений, допустимая нагрузка должны быть идентичными.
Провода с медными жилами позволяют многократное, до десяти раз, кручение без ущерба прочности и контакта. Они запросто подходят и для тройных — четверных соединений. Алюминиевый кабель не так устойчив к механическому воздействию. Одна-две попытки сплётки — и он обламывается.
Жилы кабеля бывают одно-и многопроволочные. Метод скрутки необходимо находить с учётом этой особенности.
Для обустройства временной или мобильной проводки выбирают более многоразовый витой мягкий шнур. Стационарную и окончательную электросхему составляют монолитной жилой.
Соединение разнопроволочных кабелей допускается. В справочниках находятся данные для всех видов. Следуя цифрам, подбираются материалы для монтажа из проводов с разными комбинациями жил. Нужно учесть сечение по номиналу тока. Способы сплетения таких оконцовок не различаются.
Соединение проводов прослужит не один год если при выполнении соблюдается точный порядок изготовления.
- Участки жил бережно очищаются от изоляции на пятьдесят миллиметров ножом или профессиональным инструментом.
- Растворителем или бензином голые концы протираются для удаления грязи.
- Надфилем либо наждачкой снимаем лаковое покрытие с провода до блеска.
- На одну жилу одевается термоусадочная трубка.
- Подготовленные оконечности перекрещиваются и навиваются друг на дружку пассатижами не менее пяти витков.
Так поступаем со следующими жилами.
ТУ кембрик смещается на место соединения и нагревается до монолитного наложения на область скрутки. За неимением трубки используется изоляционная лента. Она накладывается тремя — четырьмя слоями в полнахлеста.

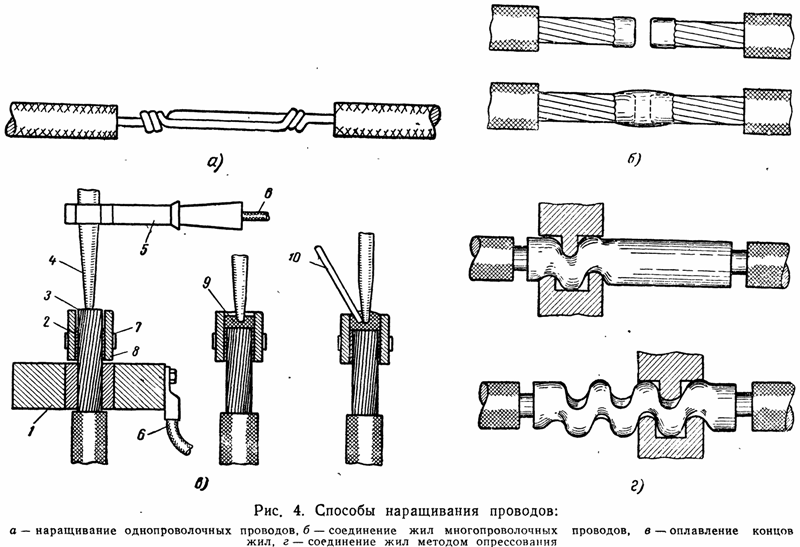

При отсутствии специальных приспособлений для сращивания кабелей применяем скрутку. Главное требование — максимальная площадь контакта жил в точке совмещения. После зачистки свиваем каждый провод у оболочки на один сантиметр. Оголённые концы распушаем по волоскам. Манипуляция производится с каждым контактом.
Последовательное подсоединение выполняется совмещением встречных пучков один в другой, чтобы проводки жил перемешались между собой. Закрутка совершается с двух сторон в противоположных направлениях.
При монтаже в параллель манипуляции близки. Провода подходят домиком и распушённые венчики заплетают в косу. Соединения уплотняется пассатижами и изолируется.
Самый лёгкий метод спайки однопроволочных жил называется параллельным.
Провода сближают под произвольным углом, зачищенные участки закручиваются от места сцепления.
Для наращивания способом простого последовательного сплетения голые провода загибают, сдвигают навстречу до пересечения и скручивают винтом в противоположные стороны.
Когда один провод перед соединением загибается и завивается вокруг второго в 2 местах (у изоляции и в районе своего подогнутого края), происходит сращивание кабеля способом параллельного пересечения с жёлобом.
Подобное последовательное свивание делается с оплёткой обоих жил. Формируются два кручёных места у основания изоляционного слоя.
Соединение при содействии бандажа требуется при работе с жёстким проводом или кабелем большого сечения. Подобная методика тоже располагает параллельной и последовательной версиями. Предварительно подготавливается жила из монолитного провода более тонкого сечения, мягкая и из материала, аналогичного основному кабелю. Зачищенные концы сгибают под прямым углом, подводят друг к дружке.
Подготовленная бандажная жила обвивается вокруг них равномерными оборотами.
Присоединение дополнительного провода и ветви по каждому варианту происходит параллельным способом. Разветвление бандажом различается тем, что обкручивается только присоединяемый отросток.
При интенсивном развитии электронной техники нагрузка на электрические сети возрастает. Растут и требования к надёжности спаек веток подачи тока. Соединение методом скруток постепенно отходит в прошлое. Хорошо это заметно на производственных площадях, где монтаж ведётся прогрессивными способами, а устаревшие сростки заменяются.
