Мв110 инструкция по эксплуатации: Модуль аналогового ввода МВ110-8А купить со склада -ОВЕН СПБ

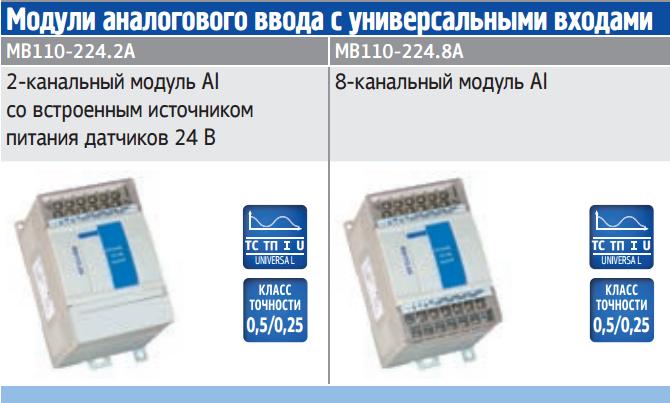

Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110 ОВЕН · Овен-Уфа — средства автоматизации производства

Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.

Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTU Modbus ASCII ОВЕН DCON
Скорость обмена по RS-485	2400…115200 бит/с

Особенности

• Индивидуальная конфигурация для каждого входа
• Диагностика состояния подключенных аналоговых датчиков
• Автоматическое определение протокола
• Съемные клеммники с невыпадающими винтами
• Универсальное питание (=24 В или ~230 В)
• Обновление встроенного программного обеспечения по RS-485
• Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Технические характеристики

Входы
Количество входов		2 AI	8 AI
Типы поддерживаемых сигналов		унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
		сопротивление: 0…5000 Ом (датчик положения задвижки)	сопротивление: 0…900(2000) Ом (датчик положения задвижки)
Характеристики аналоговых входов (AI)
Предел основной приведенной погрешности		±0,5 % – для термоэлектрических преобразователей ±0,25 % – для термометров сопротивления и унифицированных сигналов
Разрядность АЦП		16 бит
Время опроса одного входа	Унифицированные сигналы	не более 0,4 с	не более 0,6 с
	Термосопротивления	не более 0,8 с	не более 0,9 с
	Термопары	не более 0,4 с	не более 0,6 с
Входное сопротивление для унифицированных сигналов	тока 0(4)…20 мА	130…250 Ом
	тока 0…5 мА	130…500 Ом
	напряжения 0…1 В	не менее 200 кОм
Внешний резистор для измерения тока		49,9 Ом (поставляется в комплекте)
Питание
Тип питания		универсальное ~230 В/=24 В
Напряжение питания		переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц или постоянное: =18…30 (номинальное =24) В
Потребляемая мощность		не более 6 ВА
Напряжение встроенного источника питания		=24 ±3 В	–
Ток встроенного источника питания		не более 50 мА	–
Конструктивное исполнение
Габаритные размеры		(63×110×75) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха		-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %
Комплектность
Модуль		1 шт.
Паспорт / Гарантийный талон		1 экз.
Руководство по эксплуатации		1 экз.
Компакт-диск с программным обеспечением		1 шт.
Резистор 49,9 Ом		2 шт.	8 шт.

Документация и ПО

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



Сколько модулей можно подключить к интерфейсу RS485?



Без использования повторителей можно подключить до 32х двух модулей на один интерфейс RS485.

Можно использовать повторитель интерфейса RS-485 ОВЕН АС5.

Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях:

• количество приборов в сети больше чем 32;
• длина линии связи между приборами превышает 1200 метров.



Можно ли использовать модули ввода-вывода, производимые компанией ОВЕН, совместно с ПЛК других компаний?



Построение таких систем возможно, если в ПЛК поддержан один из протоколов, поддержанных в модулях (а именно, ОВЕН, ModBus RTU, ModBus ASCII, DCON).

В обозначении модуля указана маркировка 224. Могу ли я «запитать» данный модуль от источника =24В?

Универсальный источник питания (при заказе обозначается 224) позволяет организовать питание прибора как от источника постоянного тока (=20..375 В), так и от источника переменного напряжения (~90.. 264 В).



У меня модуль МК110-220.4ДН.4Р, но в конфигураторе мне не доступен выбор логики срабатывания выходов в зависимости от состояния входов. Могу ли я обновить прошивку модуля?



Да. Прошивку модуля можно обновить по интерфейсу RS485. При обновлении прошивки станет доступен функционал EasyLogic. Обновление встроенной программы микроконтроллера модуля представлено на страничке соответствующего модуля.

Также это обновление доступно для модулей МК110-8Д(ДН).4Р.



Какое оборудование необходимо для настройки модуля?



Для конфигурирования модуля Вам понадобится преобразователь интерфейса RS485-RS232 или RS485-USB (например, АС3-М или АС4).



Можно ли использовать один конфигуратор для всех модулей?



Для модулей МВА8, МВУ8, МДВВ предусмотрены отдельные конфигураторы. Для линейки Мх110 (МВ110, МК110, МУ110) используется общий конфигуратор М110.

В комплект поставки модулей входит диск с конфигуратором, также Вы можете воспользоваться ссылкой для скачивания на сайте компании ОВЕН.



Где можно посмотреть примеры подключения модулей к ПЛК, панелям оператора?



С примерами подключения модулей Вы можете ознакомится на форуме компании ОВЕН.



Можно ли при работе с модулем МК110-220.4К.4Р считывать значения входов и управлять выходными элементами по интерфейсу RS485



Такой вариант работы с модулем возможен. Можно считывать значения входов и управлять выходными э/м реле по интерфейсу RS485. Кроме этого возможен режим работы модуля по прямой логике.



Возможно ли питание тензометрических датчиков внешним источником напряжения при совместной работе с модулями МВ110-224.1(4)ТД



«Запитывать» тензометрические датчики от внешнего источника не надо. Питание на схему датчика подается с клемм прибора.



Забыл сетевые настройки модуля: как я могу с ним связаться?



Необходимо установить в модуле перемычку «Заводские настройки» (его расположение Вы можете уточнить в РЭ к модулю). После этого в Конфигураторе необходимо выбрать

«Заводские настройки»



Вопрос : алгоритм вычисления контрольной суммы по протоколу DCON (работаем с модулем МВ110-8АС) или как вариант ответа контрольные суммы для опроса входов 1, 2 и 3 блока с базовым адресом 0, т.е. КС для посылок #000, #001, #002.



Алгоритм контрольной суммы при работе по протоколу DCON- сумма всех кодов ASCII символов посылки.

Например, #102

#-35

1-49

0-48

2-50

Суммируем, получаем 182. Далее переводим в HEX->B6

Получаем #102 B6

Для следующих посылок:

#000 B3

#001 B4

#002 B5



Вопрос: каков допустимый диапазон входного напряжения для входов типа ДН (МВ110-16ДН, МК110-4ДН.4Р, МК110-8ДН.4Р)



Допустимый диапазон напряжения 21..27 В (постоянного напряжения)



Вопрос: Работаю с МВ110-8АС и ПЛК100. Что необходимо использовать



Float variable(listen) или Float variable(listen)+Time для чтения значения со входа в формате Float.

Необходимо использовать Float variable(listen)+Time, так как в регистре присутствует также метка времени.



Вопрос: какие датчики можно использовать совместно с МВ110-224.pH



Для работы совместно с модулем МВ110-224.pH Вы можете использовать pH-электроды следующих производителей:

Hanna Instruments (HI1043B, HI1053B и др.), Endress+Hauser, а также электроды других производителей со схожими характеристиками.

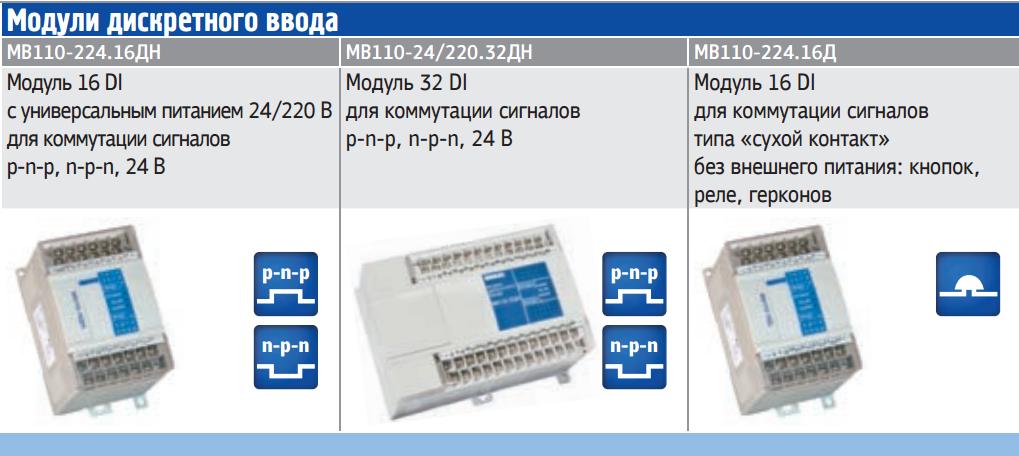

Модули дискретного ввода (с интерфейсом RS-485) МВ110

Описание

Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485.

С 1 сентября 2022 года обновленные модули поставляются с новой версией прошивки. (подробнее)

Обновление модулей дискретного ввода

Серия МВ110	MВ110

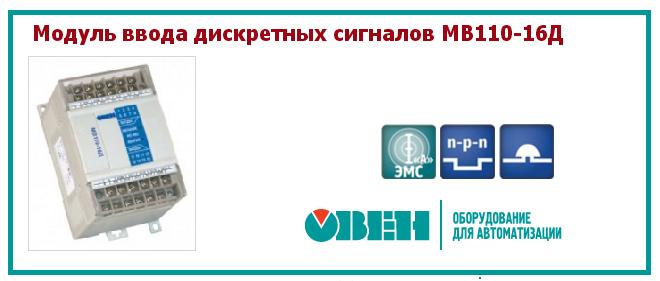

МВ110-16Д H/W v2.0	1 сентября 2022 года проведено обновление
МВ110-16ДН H/W v2.0
МВ110-8ДФ H/W v2.0
МВ110-32ДН	В стадии обновления

Основные отличия обновленной версии

ПО для настройки	OWEN Configurator	Конфигуратор М110
Поддерживаемые протоколы	Modbus RTU/ASCII, ОВЕН	Modbus RTU/ASCII, ОВЕН, DCON
Счётчики импульсов дискретных входов	Энергозависимые	Энергонезависимые
Восстановление заводских настроек	Сбрасываются на заводские при включении питания с переключателем 2 в положении ON	Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с перемычкой 2 в положении ON
Режим «жесткой логики» для модулей ввода/вывода	Нет	Да
Поддерживаемые функции записи по протоколу Modbus	0x10	0x10, 0x0F
Доступ к сетевым параметрам по протоколу Modbus	Да	Нет

Особенности

• Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
• Автоматическое определение протокола
• Съемные клеммники с невыпадающими винтами
• Универсальное питание (=24 В или ~230 В)
• Обновление встроенного программного обеспечения по RS-485
• Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)

Конфигурирование

Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).

Программное обеспечение для настройки модулей

Mx110 H/W v2.0	OWEN Configurator (Перейти)
Mx110	Конфигуратор М110 (Скачать)

Технические характеристики

Входы
Количество входов	16 DI	16 DI	32 DI	8 DI
Типы поддерживаемых сигналов	«сухой контакт» (не требует внешнего питания) датчик n-p-n типа	контактный датчик (требует внешнего питания =24 В) датчик n-p-n  и p-n-p типа		сигнал ~230 В или =230 В
Характеристики дискретных входов (DI)
Гальваническая развязка входов	–	групповая (по 4 входа)		поканальная
Электрическая прочность изоляции	–	1500 В
Макс. частота входного сигнала	1 кГц			–
Мин. длительность входного сигнала	0,5 мс (скважность 2 для частоты 1 кГц)			–
Напряжение питания входов (внешний источник)	24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется!	24 ±3 В		–
Макс. входной ток	не более 7 мА	не более 8,5 мА (при напряжении входа =27 В)		–
Суммарное сопротивление внешнего контакта и линии подключения	не более 100 Ом	–
Ток «логической единицы»	не менее 4 мА	не менее 4,5 мА		не менее 0,3 мА
Ток «логического нуля»	не более 0,7 мА	не более 1,5 мА		не более 0,1 мА
Напряжение «логической единицы»	–	–		не менее ~110 В (частотой от 47 до 63 Гц) или =150 В (постоянное)
Напряжение «логического нуля»	–	–		не более ~20 В (частотой от 47 до 63 Гц) или =15 (постоянное)
Питание
Тип питания	универсальное ~230 В/=24 В	универсальное ~230 В/=24 В	зависит от модификации	универсальное ~230 В/=24 В
Напряжение питания	переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)		МВ110-220. 32ДН: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.32ДН: =18…30 В (номинальное =24 В)	переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)
Потребляемая мощность	не более 6 ВА		не более 40 ВА	не более 6 ВА
Конструктивное исполнение
Габаритные размеры	(63×110×75) ±1 мм		(140×114×75) ±1 мм	(63×110×75) ±1 мм
Степень защиты	IP20
Монтаж	на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха	-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %
Комплектность
Модуль	1 шт.
Паспорт / Гарантийный талон	1 экз.
Краткое руководство по эксплуатации	1 экз.

Схемы подключения

Общий чертеж
Схема подключения дискретных датчиков с выходом типа «сухой контакт»
			–
Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор n-p-n типа с открытым коллектором
			–
Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p типа
–			–
Схема подключения сигналов переменного напряжения ~230 В
–	–	–
Схема подключения сигналов постоянного напряжения =230 В
–	–	–
Схема подключения трехфазного двигателя (пример контроля обрыва питающих фаз)
–	–	–

Сколько модулей можно подключить к интерфейсу RS485?

Без использования повторителей можно подключить до 32х двух модулей на один интерфейс RS485.

Можно использовать повторитель интерфейса RS-485 ОВЕН АС5.

Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях:

• количество приборов в сети больше чем 32;
• длина линии связи между приборами превышает 1200 метров.

Можно ли использовать модули ввода-вывода, производимые компанией ОВЕН, совместно с ПЛК других компаний?

Построение таких систем возможно, если в ПЛК поддержан один из протоколов, поддержанных в модулях (а именно, ОВЕН, ModBus RTU, ModBus ASCII, DCON).

В обозначении модуля указана маркировка 224. Могу ли я «запитать» данный модуль от источника =24В?

Универсальный источник питания (при заказе обозначается 224) позволяет организовать питание прибора как от источника постоянного тока (=20..375 В), так и от источника переменного напряжения (~90.. 264 В).

У меня модуль МК110-220.4ДН.4Р, но в конфигураторе мне не доступен выбор логики срабатывания выходов в зависимости от состояния входов.

Могу ли я обновить прошивку модуля?

Да. Прошивку модуля можно обновить по интерфейсу RS485. При обновлении прошивки станет доступен функционал EasyLogic. Обновление встроенной программы микроконтроллера модуля представлено на страничке соответствующего модуля.

Также это обновление доступно для модулей МК110-8Д(ДН).4Р.

Какое оборудование необходимо для настройки модуля?

Для конфигурирования модуля Вам понадобится преобразователь интерфейса RS485-RS232 или RS485-USB (например, АС3-М или АС4).

Можно ли использовать один конфигуратор для всех модулей?

Для модулей МВА8, МВУ8, МДВВ предусмотрены отдельные конфигураторы. Для линейки Мх110 (МВ110, МК110, МУ110) используется общий конфигуратор М110.

В комплект поставки модулей входит диск с конфигуратором, также Вы можете воспользоваться ссылкой для скачивания на сайте компании ОВЕН.

Где можно посмотреть примеры подключения модулей к ПЛК, панелям оператора?

С примерами подключения модулей Вы можете ознакомится на форуме компании ОВЕН.

Можно ли при работе с модулем МК110-220.4К.4Р считывать значения входов и управлять выходными элементами по интерфейсу RS485

Такой вариант работы с модулем возможен. Можно считывать значения входов и управлять выходными э/м реле по интерфейсу RS485. Кроме этого возможен режим работы модуля по прямой логике.

Возможно ли питание тензометрических датчиков внешним источником напряжения при совместной работе с модулями МВ110-224.1(4)ТД

«Запитывать» тензометрические датчики от внешнего источника не надо. Питание на схему датчика подается с клемм прибора.

Забыл сетевые настройки модуля: как я могу с ним связаться?

Необходимо установить в модуле перемычку «Заводские настройки» (его расположение Вы можете уточнить в РЭ к модулю). После этого в Конфигураторе необходимо выбрать

«Заводские настройки»

Алгоритм вычисления контрольной суммы по протоколу DCON (работаем с модулем МВ110-8АС) или как вариант ответа контрольные суммы для опроса входов 1, 2 и 3 блока с базовым адресом 0, т.

е. КС для посылок #000, #001, #002.

Алгоритм контрольной суммы при работе по протоколу DCON- сумма всех кодов ASCII символов посылки.

Например, #102

#-35

1-49

0-48

2-50

Суммируем, получаем 182. Далее переводим в HEX->B6

Получаем #102 B6

Для следующих посылок:

#000 B3

#001 B4

#002 B5

Каков допустимый диапазон входного напряжения для входов типа ДН (МВ110-16ДН, МК110-4ДН.4Р, МК110-8ДН.4Р)

Допустимый диапазон напряжения 21..27 В (постоянного напряжения)

Работаю с МВ110-8АС и ПЛК100. Что необходимо использовать?

Float variable(listen) или Float variable(listen)+Time для чтения значения со входа в формате Float.

Необходимо использовать Float variable(listen)+Time, так как в регистре присутствует также метка времени.

Какие датчики можно использовать совместно с МВ110-224.pH

Для работы совместно с модулем МВ110-224.pH Вы можете использовать pH-электроды следующих производителей:

Hanna Instruments (HI1043B, HI1053B и др. ), Endress+Hauser, а также электроды других производителей со схожими характеристиками.

Аксессуары

КК12		Комплект съемных клеммных колодок с невыпадающими винтами (2×12). Поставляется в комплекте с Мх110. Показать список МВ110-2А(8А) МВ110-2АС(8АС) МВ110-1ТД МВ110-16ДН(16Д) МВ110-8ДФ МК110-8ДН(8Д).4Р МК110-4К.4Р МК110-4ДН.4Р МУ110-8Р(8К) МУ110-16Р(16К) МУ110-8И МУ110-6У	заказать
КК24		Комплект съемных клеммных колодок с невыпадающими винтами (2×24). Поставляется в комплекте с Мх110. Показать список МВ110-32ДН МУ210-32Р МВ110-4ТД	заказать

Чертежи, схемы, модели

МВ110-24.

32ДН [М01]

Условные графические обозначения (УГО)

УГО ЕСКД	dwg 73.06 kB pdf 64.97 kB
УГО СПДС	dwg 72.07 kB pdf 64.97 kB

Габаритный чертеж

2D модель МВ110-Х.32ДН(М01)	dwg 495.95 kB pdf 106.82 kB
3D модель МВ110-Х.32ДН(М01)	step 15.35 MB pdf 1.35 MB

EPLAN

МВ110-220.32ДН (М01)

edz 11 MB

МВ110-8ДФ. Модуль ввода дискретных сигналов

Условные графические обозначения (УГО)

УГО ЕСКД	dwg 49.43 kB pdf 130.21 kB
УГО СПДС	dwg 48.55 kB pdf 119.04 kB

Габаритный чертеж

2D модель МВ110-224. 8ДФ	dwg 657.35 kB pdf 95.57 kB
3D модель МВ110-224.8ДФ	step 6.38 MB pdf 0.95 MB

EPLAN

EPLAN МВ110-8ДФ

zip 3.73 MB

МВ110-32ДН. Модуль ввода дискретных сигналов

Условные графические обозначения (УГО)

УГО ЕСКД	dwg 73.06 kB pdf 64.97 kB
УГО СПДС	dwg 72.07 kB pdf 64.97 kB

Схемы подключения к входам и выходам

Простые

DI (Дискретные входы)

Бесконтактный датчик NPN типа	dwg 89.04 kB pdf 102.5 kB
Бесконтактный датчик PNP типа	dwg 88.83 kB pdf 102.84 kB
Кнопка без фиксации с общим плюсом	dwg 69. 99 kB pdf 78.41 kB
Поплавковый датчик уровня	dwg 58.66 kB pdf 67.94 kB
Различные типы датчиков	dwg 101.15 kB pdf 111.54 kB
Различные типы датчиков от разных блоков питания	dwg 109.58 kB pdf 126.76 kB

Цифровой интерфейс

Подключение к ПК через АС-4	dwg 64.77 kB pdf 75.76 kB
Подключение к ПЛК по RS485	dwg 76.84 kB pdf 83.58 kB
Подключение к ПК по RS232	dwg 98.38 kB pdf 123.57 kB

Габаритный чертеж

2D модель МВ110-Х.32ДН(М01)	dwg 495.95 kB pdf 106.82 kB
3D модель МВ110-Х.32ДН(М01)	step 15.35 MB pdf 1. 35 MB

EPLAN

EPLAN МВ110-32ДН

zip 22.66 MB

МВ110-16ДН. Модуль ввода дискретных сигналов

Условные графические обозначения (УГО)

УГО ЕСКД	dwg 46.72 kB pdf 33.27 kB
УГО СПДС	dwg 47.48 kB pdf 30.3 kB

Схемы подключения к входам и выходам

Простые

DI (Дискретные входы)

Бесконтактный емкостной датчик	dwg 129.39 kB pdf 68.06 kB
Датчик метана	dwg 156.02 kB pdf 89.46 kB
Индуктивный бесконтактный датчик NPN-типа	dwg 136.53 kB pdf 63.34 kB
Индуктивный бесконтактный датчик PNP-типа	dwg 134.41 kB pdf 62.99 kB
Кнопка без фиксации с общим минусом	dwg 106. 65 kB pdf 52.65 kB
Кнопка без фиксации с общим плюсом	dwg 106.53 kB pdf 52.91 kB
Кнопка с фиксацией с общим минусом	dwg 105.99 kB pdf 52.6 kB
Кнопка с фиксацией с общим плюсом	dwg 105.65 kB pdf 52.61 kB
Поплавковый датчик уровня	dwg 114.9 kB pdf 53.76 kB

Цифровой интерфейс

Подключение к ПК через АС-4

dwg 69.46 kB pdf 45.55 kB

Габаритный чертеж

2D модель МВ110-224.16ДН(М01)	dwg 586.76 kB pdf 100.86 kB
3D модель МВ110-224.16ДН(М01)	step 7.85 MB pdf 1.94 MB

EPLAN

EPLAN МВ110-16ДН

zip 4. 37 MB

МВ110-16Д. Модуль ввода дискретных сигналов

Условные графические обозначения (УГО)

УГО ЕСКД	dwg 46.95 kB pdf 33.12 kB
УГО СПДС	dwg 46.35 kB pdf 29.61 kB

Схемы подключения к входам и выходам

Простые

DI (дискретные входы)

Бесконтактный емкостной датчик	dwg 89.36 kB pdf 87.62 kB
Датчик метана	dwg 109.04 kB pdf 91.24 kB
Индуктивный бесконтактный датчик NPN-типа	dwg 97.15 kB pdf 87.53 kB
Кнопка без фиксации с общим минусом	dwg 66.15 kB pdf 55.84 kB
Кнопка с фиксацией с общим минусом	dwg 65.84 kB pdf 58.62 kB

Цифровой интерфейс

Подключение к ПК по RS485 через АС-4	dwg 57. 77 kB pdf 65.11 kB
Подключение к ПЛК по RS485	dwg 70.18 kB pdf 69.56 kB

Габаритный чертеж

3D Модель МВ110-224.16Д	step 7.96 MB pdf 1.37 MB
2D Модель МВ110-224.16Д	dwg 780.09 kB pdf 100.51 kB

EPLAN

EPLAN МВ110-16Д

zip 4.37 MB



Документация и ПО

Руководство по эксплуатации МВ110-224.8ДФ	pdf	1.84 MB
Руководство по эксплуатации МВ110-16Д(ДН)	pdf	2.54 MB
Руководство по эксплуатации (краткое) МВ110-224.8ДФ	pdf	476.22 kB
Руководство по эксплуатации (краткое) МВ110-224.16Д	pdf	557. 24 kB
Руководство по эксплуатации (краткое) МВ110-224.16ДН	pdf	538.26 kB
webРуководство по эксплуатации МВ110-8ДФ		pdf	1.54 MB
webРуководство по эксплуатации МВ110-16Д(ДН)		pdf	2.31 MB
webРуководство по эксплуатации МВ110-32ДН		pdf	1.84 MB
Руководство по эксплуатации (краткое) МВ110-8ДФ		pdf	216.01 kB
Руководство по эксплуатации (краткое) МВ110-x.16Д		pdf	557.42 kB
Руководство по эксплуатации (краткое) МВ110-x.16ДН		pdf	538.32 kB
Руководство по эксплуатации (краткое) МВ110-32ДН		pdf	600.74 kB
Перечень параметров по протоколу ОВЕН		zip	186. 38 kB
Сертификат соответствия в области пожарной безопасности для Мх110		zip	219.13 kB
Декларация о соответствии на МВ110 дискретного ввода		zip	0.85 MB
Свидетельство о типовом одобрении на модули Мх110	zip	7.17 MB
OwenConfigurator	zip	85.93 MB
Встроенное ПО для Мх110 H/W v2.0	zip	1.81 MB
Конфигуратор Мх110		zip	1 MB
МВ110-8ДФ_v1_03	zip	262.72 kB
МВ110-16Д(ДН)_v1.11	zip	263.11 kB
МВ110-32ДН_v1.08	zip	293.94 kB
Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН		pdf	26. 53 MB

Цены (обновлено – 24.04.2023 в 11:16 по московскому времени)

МВ110-220.32ДН 230VAC, 32xDI(24)	17 160,00 ₽ срок поставки от 5 дней*	заказать
МВ110-224.16Д 230VAC/24VDC, 16xDI(Сухой контакт)	10 440,00 ₽ срок поставки от 5 дней*	заказать
МВ110-224.16ДН 230VAC/24VDC, 16xDI(24)	10 440,00 ₽ срок поставки от 5 дней*	заказать
МВ110-224.8ДФ 230VAC/24VDC, 8xDI(230)	10 920,00 ₽ срок поставки от 5 дней*	заказать
МВ110-24.32ДН 24VDC, 32xDI(24)	17 160,00 ₽ срок поставки от 5 дней*	заказать

*Информация не является публичной офертой

ISOMAG ISOIL MV110 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Pdf Download

Содержание

4

• страница

  из
  82

• Содержание

• Оглавление

• Закладки

Реклама

Содержание

• Содержание

• Информация по технике безопасности

• Введение

• 0010

  • Табличка с техническими данными

  • Температура окружающей среды

  • Технические характеристики

  • Размеры

  • Отдельное исполнение

  • Горизонтальное исполнение

  • Вертикальное исполнение

  • Конструкция Mv110

  • Схема внутреннего подключения

  3 Инструкции по электрическому подключению и заземлению

  • 3

  • Включение/выключение цифрового входа

  • Модуль RS485 Modbus (дополнительно)

  • Проводка выходов

  • Цифровые выходы

  • Аналоговые выходы

  • Разъемы Mil

  • Значение флагов

  • Значение цветов светодиодов

  • Доступ через клавиатуру

    4

    Доступ с клавиатуры

    4 9000 ual Display)

  • Доступ к меню конфигурации

  • Визуализация расхода

  • Оповещение о расходе

  • Меню быстрого запуска

  • Код доступа преобразователя

  • Набор кодов доступа: Меню 13 Система

  • Ограниченный доступ Набор: Меню 13 Система

  • Меню функций

  • Описание функций

  • 900 Датчик 03

  • Меню 2 — Единицы

  • Меню 3 — Шкала

  • Меню 4 — Измерение

  • Меню 5 — Тревоги0003

  • Меню 8 — Связь

  • Mv110 Протокол Modbus

  • Меню 9 — Дисплей

  • Меню 10 — Регистратор данных

    3

    3 4 Меню 11 — Функция

  • Меню 12 — Диагностика

  • Меню 13 — Система

  • Меню 14 — Файл (только МСР)

  • Меню 15 — Данные процесса (только МСР)

  • Данные счетчика

  3

  024 Встроенный верификатор)

  • Программное обеспечение Isobiv

  • Аварийные сообщения (причины и действия, которые необходимо предпринять)

  • Код ошибки Система тестирования датчика

• 7
• 0

  ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

  РУКОВОДСТВО

  MV110

  110_EN_IT_IS_R3_1. 00.0

  Содержание

  Предыдущая страница

  Следующая страница

  Содержание

  Краткое содержание для ISOMAG ISOIL MV110

  MV110说明书

  %PDF-1.5
  %
  1 0 объект
  >/OCGs[15 0 R]>>/Страницы 3 0 R/Тип/Каталог>>
  эндообъект
  2 0 объект
  >поток
  приложение/pdf

• MV110说明书

2022-04-15T15:57:40+08:002022-04-15T15:57:40+08:002022-04-15T15:57:40+09:00Adobe Illustrator CC 22.0 (Windows)

• 256108JPEG/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA
  AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK
  DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f
  Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAbAEAAWER
  AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA
  AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB
  UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE
  1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ
  qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy
  obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp
  0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo
  +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9EX/AJMt729lu5NV1SJp
  QymOC8khRQ5BIQJxKfZHQ5VHFUrst885lERoCu4ff+PsRVtBp3lby7O9xeXM1jp0Utzc3l7LLdz+
  nGpkdmducj8VGw3OWtCzyZ5s07zd5ZsvMWnRTQ2V+HMUdyqpKPTkaI8gjSL9pDQqxBG4xVOsVdir
  G/PNrpt1p1vFe2q3ZjuEuLeN7drlA8dRyKbLWjn7TD6emUajGZRob7uboNUcMyRIxuJBo19otiF5
  ZeRJZ7KGPQoGt7iBZLlW0GYSqszVqji3VoyKP8PEsD1496ZafkABR57BzsfbGUAk5MnF09cq+I69
  Ph4sm07zisuualpSCRo7FXWBfqF4lGiWtDMwZJa8W+yq9gvKtcvjxgkVt0/F/qddPwjEHfj/AIvx
  W3zPwW3nneS30BNR9Kb1TO0TINPu3eirWggX4+VSKfFv232yJlk4eXq/Hn+lMY4eOiTw19v+l/Qj
  ovMss+o2iwo31GVU9d2tblWDOr/tOE4jl6dKr0rWmTufEP5vX8fJrAxcB3PF0+zy9/XuZDlrQwnz
  HovkGXzbZ2WrxQSaz5kWX6pFNbRTtIbGFS/FnglCcYj1Z18BXtjy00ZSMu/3fqdlg7Wz4oCEJECP
  dKQ579CE20/yH5Y0++ivrWwtobqFi0c0dpaROCQQaPFCjjr2bDHTxBv9А/УйН2рныйQМЖСкЫноЗТИ
  +RkQns0vpry4lhvWhUUopP7RXwp/Zl7rm0kVwSu6g0DAgg060ofHbFV2KoDzBZS32h6hZwxxyzz2
  8iQxTf3TSFTwWTZvhLU5bdMryw4okN+ly+HljLlRHLn8HnyeRtD0eC71HzVaaRBotnAXkvvqdrGU
  ELDgXDpPyLqTy3rUAfFXbCxaQg+rl7g7rN25kr93PJf9eXXn1HLp+hJX86f840sAP0vpChegWytl
  6/K1+n55edLA/wBg/U4o7Z1Q/jl/p5/8UyfQ/LX5S69oses6ONPutMEREXsdvZheatxKOWhFArHZ
  G26bUpkMmDFGNyNAdTwj9DIdtasmhKRsfzp/8Vz82VeWbfy5ZQT2OiT27pG/qTw25hpGz/AKpCFV
  AfTIG3Y5k4sQgKDrtTqp5pcUzZ+J++ynOWOO7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqxz8tUZPy68
  qo27Lo9gGPuLWPFWR4q7FWK/mHeXUGlW8MEIm+tziLh6MlyxYI0gAhjinqKRSSWWgp45RqOExqXX
  4uboIZDMmHDcRfqlсzuPf3sW1jzlMl1p+oXNlcxW+jw+rfepY6gtQQKSSc3tj6KgxuDX7Q6kUo
  aJygSCeL0+TschZ+oIMIHEfENf3kOfcPVvz82awaLfi71HUIBqLlfxOLDTEQFLAek0hDBn4gdPuI
  у+OEWZD+J1U9RLhECB6UFZeVNRPLaHSrmaFJknMrD01kiKcj8DJRUblWv2R9/wAWRGljwcHT4fqb
  Dr5nIclDirz/AF39v2N3Oi+Y28z2GooYGtbREi+0wJTjxkqpB+I+oxG/7Ir7zOAcYlvYaxqpDHLH
  QqRvz6fqZVlzjPLvPKXb/nP+XKyOsSsdeW0li3kVDp0XxNzDLzEnKmxFKe+KvQ4jqqXAaYR/VWLP
  KxmqYwKhVRRAnJSAGJZ6g16gbqvI/wA5fzI1tPJVlqWhabPaWt3eQGx1i/j06W1uIJ4ZChSKWWeW
  P1EIYGWFCFqG4n4cVeIxfnr+aNqRHb6lawek/JeFjZBQwXgSpjh6lKqCP1Yrb6P/ACD836/5r8l3
  Gpa3c/WrmO/lt4n9OOOkSRRMq0iVV2LnfFXpOKsH/MtLPzV+X+taJo9/aXF7ewtHCqzxEFopAZBU
  uF+H02rUjpvkZ3WzKFXu+b/+VV+YNQ85z63q66dpc9pHbG30+e6066W5lT4IY5uN7EyiZoCN1NRV
  fiocx4xlCIiBxfFtlISNvTvJya7pflj/AAk621s2r311e6vf6HrFjZzaXHI4dBbxsZiyySQvEtKb
  V+z2mZSESeEn3Vf20PtYbGXPZ6npHmXyikl3LF5is7mOOFLm6Y6lHcLCjq03IgtSOP0/iV9qr7DL
  2umSxyRyRrJGweNwGR1NQQdwQR1BxVdirsVdirsVdirsVdirsVdirsVdirDPzW/MVvIPlyDWE0w6
  q090LUWyy+hQejLO0hfhLsqwHbjirz3/AJxw/OC78xw23km9sv8ASdF0wyfpX1FpLHBLHDGnoLGg
  XikqivM141O5xV7rirsVebfn1rDaT5RsbkSTxBtRijZrZkSShgmPV1kFPh8MwtffAK7/ANb0fsxg
  GXUSBF+g9JHrH+bReFx+dr67u4Ley1K9ikkcAy3piliAKtuyRpGxoeP7XSua7BEmYunqO1NFHFpc
  k+ECQG1DIOo7zXe9jsdU80zeSZr03BluIrWal7CdQPN40b95GUZ4NmFN6Co3AGbx836pL5f/ADJ1
  aeODTo0n1zVyaSJb3DGU/EVZ/Tju0oi8GPT9k0qdsFqQzDS9R8y30LyS2FxYFW4iO6Gqhm2ryHps
  SinzOFDONGmlm0exmmblLJbxPIx7syAk/fkgxLFvOkPlK284eWPMmva9a6TLoaX/ANTtbqeC3Fw1
  5EkTNymdNo1Xoo6sNxTdVT8z+a/yu8y6DfaHc+c9Ot7e9jVLiW01O0jmEbMu1SzjjJsjBlIZW4nY
  42qf62/kzUNKtZtdbTrvSbhklspL4wSW8jtGzI8RlqjEx8ipX9mvbEmkSkALLHJrX8h5IxJND5Wi
  jYkK7rpyglftCpHbvg4gjiHeybytceUZtMI8qS6fJpcUjIRpbQtbrKQHZf3HwBqOGPfcYWSb4qwL
  T9ODPevJdXitbXcjoGTWTRXnZOKtJNSQNGjbR/ApKtTjQGECSN23NERlQ7h4HoO78d+6yaSLULdZ
  EvrqItLAwjNlrcTh3nEtTEJYZFRo047jihryqtUybUnmj2V/YwWsaXiz2SIIj9YgvJbhio5hmkmm
  dq8eXIsNzTfahVR9nqtqWSCdXe7aoZ0s7mOMgOFG7qwh3x1bxPSuKpr0xV2KuxV2KuxV2KuxV2Ku
  xV2KuxV2KvF/+cr5Zo/y6094ft/pVFPwhvgezulfYg/sk79uuKvLf+cRHV/zK1JlYMp0WahBqP8A
  eu3xV9dYq7FXlf8AzkZp2oah5L0+2sLWW7uW1SLjBAjSuf8AR5+ioCcw9cLgB5/res9js0MeqnKZ
  EY+Gdyah2RfOB0jWbBzNd6ZcokXLkkls55MFPwBG4BmJ2CkjNdg/vB73s/ADU4p6HIIyjLYciD/E
  HpnlvUEuNC1qzvriBzHZSJbWk1ndWzp6cbK/pCIGJvtKAHPXtTN0+SJX5cttBEcsF5p+lrcQOkkc
  moaRqKtylqOMZsmK9mLVXkeXcdFSz+xnuboRTpcaC1ozEOTb6zHJRGKsAryVBqtN8UPXfL1P0Bpt
  On1WDp0/u18cmGJea/mV5F80az52GraXZCe1TTIrcSGSEBpUe7Zk4yOr8wJk4HZatudvhqyxJGzg
  a3TnLwgAe89BXz+SzQfI+p2mkahaal5akv7+4Z5LC6u5LG4EUjQKoMkiy28lPWDh5ErQ9a5HhJ6O
  VxiUaOOj8Pv3+5Far5M80yfl15A020tmTVfLz6dNfQK1vI8RtdPkhkVWldImYSMFDK232h0y4syf
  K1psPzDt9CttO0/QpUuII0AkkurYwViVOKlVmjkfkY6faAp8zmMDksgxHD38W/yr9LLxgRfDIS/z
  a+fF+hO/yl8rax5c03WrfVEdZbvUvrUUkrxyPKrWVrG8h9IkKDNE4VevED5m/GCBuwhERFD8f282
  c5NkwW206ZL2W4Ty/HO7XV2q3n1KFZFRpDKGZprwSFTLCm4HxEKQqgVFeLl8T97fqDcvhHz/AIR7
  vx3ojSdFWC5lk1Dy9bS3SPK4urOzt7ZZDJK0lfiupmJJYs/Lq3xZY0MhsZ/TlSCLS57WOYyu8heA
  RWVqVfhIxrJ1WgPvTFUxxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kqdxc29tCZrmVIYVoGkkYIo5EKKk
  0G5NMVeUf85CaFc+cvIcNh5euLO7vrbUYLj6u11DEZB6csfGNpGWPmPU5UZl+FWpvQFVgH/OOfkP
  zP5L89ahe+Yra203Tn0x7ZZPrtjL+/eeGVEKQzSOvKNWatKfhir6SttR0+6PG2uYpzuaRurmi0r9
  knpyh44qiMVeS/8AOS8kkfkSwaNihOqRALSQaG2uKjbMLXj0D3vX+xUQdXK/9TP+6i+e/LmsNZ+Y
  LPULuSeSKCYTT+nKY5SBuxSSvwv4HxzXYAOMPa+0UIx0GSh0h4h7HL+aej3Og6pFbabq7JqFhdQL
  cXd9LcxKsispYKzuBxIpy2I6V65u7fHqYp+Wmu+XBrpmWW4sJ445kWSS+WwX4XCMDJPNMrqRugpu
  KNikvX476eWNZI7u4eNwGR11q1KlSKgggbg4WLOPL/8AxwdN/wCYWDvX/da98kEFLdS1HzHbapML
  XTZ72zATgRLbxx1NCaAoZOoINT/DKfClxE8Rru9Nfde/v6+6p8Y4aoX37/rpDy+YfN0NtI0fluWe
  ajtEsl1EoLlvhQmNh5qCQOXE/Dua75aA1rZ/M/nMej9W8pyTCRnEpe8hi9NVjZgx5KSayBUp78ug
  wqvTzL5uacqfK7rCQvCT63HyLVPIMvGigDjQ8t99hTdVOtKv7y7h5XdhJYTAAMORkcGpNOLIT2G9
  QOuKq2ovfR2E72ESTXqoxt4pDxRnp8IZuwyMyaNc2eMRMhxGo9WBTeUdU5X3oeXbSX9IXIurhWvp
  9PQyIwZZB6BvaMxUclVQKFwS3IhqsXHyIofjzLkagwNESJOw393uHLkmWn6LqpvBcXnlLRbaWRRB
  Nc2140kvprIrAcjZQllFWYCoo3zqL3ETlLfyumrnSESUW+a3+tEC1cRGESBP7/h6PLmB8HPl3pTf
  BfRaRdx5f0K5gmguNPt5obiP0Z45I1dXiNPgYMDVduhwqjwAoCqKABADoBirsVdirsVdirsVdirs
  VdirsVdiqUeavLcHmPSv0ZcztFaPLHJcRiG1uEmWM8hHJHdxXEZXkA32eVQKEYq8/wBR8keU4ppr
  KbUrouZGaRP0HYTx1RHVasmm8SESWTgS37R3IJBCUovfI35c3m²61K8ub24jijEknl6xaUgURGA
  GkhhxUKm/wAKrSvY4p3Z35T8jQaddWusWur3U8bRyMIZLLT7X1EuaO4k9ОзгнТк6рИВДЛВх8ВемФ
  DM8UITU9H0jVbdbfVLG3v7dHEiw3USTIHAIDBXDCtGIrkZRB5i27BqMmI8WOUoHviSPuS2PyH5Gj
  cPH5d0xHXdWWztwR8iEyIxQHQN+TtLU5ImMsk5RPQykR96MXy35dWEwrpVmISCDGLeIKQ32tuNN6
  75ZTh37/AA35drX9F2dQag+hF1pT+XGltcnl/QURUTTbVUUBVVYIwABsAAFxpFo6ONI0WONQkaAK
  iKKAAbAADFW8VdirsVdirsVdirsVYV5t8za95M8nX1/cIdYubeVUTL6T01BF1dwwQCeKJYfjj+tE
  BY1o6x1Loz0AJoWxnKgT3MU13z15203UZrqyudF1SBbQBdRjtHVOXN6RqVvZX3IqQXpsAKMd6pZf
  Jp1OcY4GYIkK5X1s+Xd589gHsGXOQ7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F
  XYq7FXYq7FXYq7FXYq7FXYq7FVk8EFxBJb3EazQTK0csUihkdGFGVlNQQQaEHFUPYaNpGngiwsbe
  0BABEESRbDp9gDFUXirsVdirsVdirsVdirsVdirsVdirsVY4/kLQGg9BTdQrRFMltczW0pEYAA9a
  Bopd+ILfF8R3Ncphp4xNhycurnMUV/8AhKC1lW9tLm/uLy1Qm0tbjU7xbZ5AlF9cBpA4agBLo9Pt
  Ba1rc4yZ6TLrMtuzava21pchyEjtLiS6QpQUYvJBakNWvw8fp8FUbirsVYV+a00kGjadMJra3gS+
  h2qS8d44xE1rOrUKhzqQVDKRXpRqMKc4iR6jQczQ+KZ1ijxSI5VfUfj3eTyG01m6s5G/wAQa9py
  pK7tbyaPrGtW6hVK0R7W1cRrX4qtz77V+1lMMuLGK4v0/c58uzNbnNjFLYfza+/myLQvzN1m3nEN
  nqOhSxyKZ9Wa6u9Ud0uSlWFutyG4wj0iCFNaty47ENMavGerRLsbVxAJxyo8tv1NH85/NsAuobjW
  fKslxG4WOWCPU2jVBKoZnUcgxMZOyyUVgPiYN8KdXjHX72Y7C1hAPhS3ZNc/mrYWstobjzZogjdC
  9zFHZXkrMSgChHSdvTo9Seak02oKVJOqxjqxx9h6yd1in8q+96RbSiW3ilDBxIisHUFQeQrUA7j6
  cyA6oinhXn/8zdK0rz5rGnzX9pDLAI+UFzPIn91brLUA6NeqC1SABO3Lp3AzFyaaMpE3z936QXY4
  dcYYxHhiave53v7pgfYzXyhpdh5v8rWmtxalLFDe+uAtmtuUUJcOhCSzafaXAoYyKmNSN6V2YxOj
  iRzP+x/4lsj2pKJ+iJ95n/xdM117Vo9I0qfUJOHCDhX1WdU+Nwm5jSZv2uyHMx1SPxV2KobUrFb/
  AE+4smlkgW4RozNFxEi8hTkvMOtR7qRkJwEgQerbhy+HMSoGjyPJisHlvQLYLZf4hZpIqxcJRPby
  lq0oxa1Llh03zGGjiBz+yP8AxLsJdqSkb4I79xyf8WwvXvPHkGxSb9Hare67fhmjFtZW1gAT9nkJ
  HtERl5JSsXNv5Qa5E6aH87/c/wDEshrslfQPnk/4tWb8218q6fOLu1s7hItUj06Ux6ijMXmhjkaW
  FIrK3jMEQbizcV+NW+ZyMcBAUPx8gHAz5TllZFfP9JJ+16B5S89aH5pN8mmmRZdPaNbiKXhXjPGJ
  IpFaNpEZHWtCG7HLQWghkOFDzT8zW8yy+YdMttHn9DjGpP8AoYvEZ5pDGBJz+CNfdvh3zD1OGUpA
  j8fYXa9n6rHjjITF37/0SiwjzFcfmX5ZntLXU7ywS0uIWMM0ttpay4CisOM0qc9pFqeRPt3zHGm
  yAdP9j/xLnntDTHejf8An1/00/Qh5/NPm6OOPUrDWtFlkgkEn1K6/RlqzFEBNPqtzJIRyHEKGHLq
  cI08wQdvs/UxGt004mMhKNg8uKX+6nXx3pOtI/OLz5dXMlvqD+X7Gi1ilE9vNGW2JDt+ko+IoduP
  LfanUjK4svdFwMuPRiuCWQ99xA+4y/QmqefPzTd/reI8t3elq1Wnhnq7Rqfj4Kt1IOWxoKnfETy9
  QGRxaLg+vJx1y4RV+/i/Q9bzJdU8a1u1/MO11O6aw8s32pQfWJFV0v8AS0JhMsrLIouLFv2X6cya
  Famq7ayGnMpEEEee36vN6bPrMMMMDAxnPa41MV6Re/id47gOfTmaeXoPzQ5W2pSeW7a0ljLE2V1q
  dpG26slHaz0o1FGrtJ1GZUNMIkG/9z+gB1GXXccTHhG/nM9b6zI+x6bbNcNbxNcosVwUUzRxuZEV
  yPiVXKxlgD0JUV8BmS4CpirsVUbu2tLiMJdQpPGGBCSKHAY7A0b55GUgBv8Ai0hbbabp1q5ktrWG
  CQjiXjjVCR1pVQPDJIRGKuxVhf5sXq2fl60laGKZW1C2iZJq8aSlkNKSQ/F8VFq3XormisCLSCRy
  Sjyw1pfRGKz0Gyb96y8rmN5dwK/3ojkVV26Fh8sHBHuZeJLvKjfHyXpt+Bd2Za5RbdpFigrCWaJW
  WiesBuBuKUJr448A7keJLvKfaZb6Lq4tZ7XSLaO2eRwJpbGJVbgrqQKSMT8QPbtjwDuT4ku8q+ke
  UvLkc90lrbQSsjkTLc20siqzMxPAzsdq1+yaAbDamPBHuXxJd5ZJpwpp9sB2iTp/qjJMHmPmryt5
  SuPOF5ealDNNMkiXBT9E29xEzPCibXAsJ5W9Pgh3lrXbenEYuTUiMiK+/wDU7HD2fPJASBjv/SiD
  8jIc020DU5tLllnutc1TVoOJRLK5sFiQOW5eoPq2nW7ljQ/tU3+IVocj+ch5B/4lP8mzurj/AKaH
  /FsmSW18zaTdQGOSG3Mgi5Sw/b4cJOSx3UW61Ph5o+oNOxy/Fl4xbi6jTnEQCQbF7EH7iR9qY3Op
  6bayCO6u4YJCOQSWRUJHStGI22y1x0QrKyhlIZWFVYbgg4q3irE113R7rWLizg1i5W6t5njljFmO
  ETl+NPWa2KgVBFS2/WuAmkgWWMXX5OfkodXUzwRx3s0PpJF9aeMMgdTsFZamtB8sr4Qev3NvGYnl
  XzQlv+W35PznVdIm8uB7jT+ages7zvFKnJZIQ8itVuW3EfSa4gCJplKcpi+78fjdlnkiDytocdvo
  Wg6Dc6XEYwplkt+HJYlPEzSklmPWhbuctce2ZYq8p/Nu9Ftr9kn1GW8ae3SNDEbxeDNMyLU2oYbs
  4A9T6K75Es4sN8724v4tGtdHjvYVt4rvlJ9Umhlnq0Tnk8n1ppupPE+AT5dAUhM/LPl0waLf2yy31
  5O9o90U1DTYWEPwEuIrm5KEpyI40p0+FRiqCg/Jzz29yPrb3It3YCR0ubV3VKipClF5kAdKiviMa
  XiDMbHyJqGhaDd24luLqJVlmMl1bWDuo4bqHEpZV+GvwjqScNIt6jkmDw3UvPWt2N9rPOx8w3cdp
  eSQxBNPu6PwnKj0RDqiM6MrbSGNEoP5qKcL8tO/qP+y/RIO5/P4OEAY6IG+8N/niP6T5rX85+Z5r
  W4lttL8xwyRS/VxF+j72QkqyoXRm1YoQGkG9dx02VzidNP8AnH/Zf8UmHaGAc8d/HH/1SZbH+c1v
  HaJI3lLzRKSHCcNMZncxnj9nnyUvuy8u3Ug5mDYOnO5RFn+bqT39taT+UfMdkLicWxuJrFWijYgE
  u7Qyy0Raj4u/atDQoplnmDW4tGtYbmUFkmnjtlHCZh6kzBUq0MczLX7K1T4nKrUE4oCl5c8wxeYd
  PF9BaywWb0a3neW0mSWjEHg9pPcr8LLRqkZGUeIfjolT1GLza+oumnaxpltA6hoLW5sJricKoAcl
  0vrcMOXhGKVA9zJCWre6/Hrf1KSx1qSNjHC+rxjShaUB/vAjSfWAoLmv7snAlGeQv+OHdf8AbX1r
  /ur3WFCH/MeKd9CiaCayhmjuA8f6QeKOF2EUgEfKVJFBYn+UmlcjKYjzNM8eOUzUQSfLdINC8s+Z
  J0+u2GtachDssU9rb2s4XY78kjUcqmhUHp37YxkJbg2s8coGpAg+acny155W3ZF8zRRui8bd3sYJ
  FUgUUsPgLU9mFfbJMFY+XvOpniJ8xD0Y35cVtYFIh3dvhI+yx+XviqpHoXnUGh2PM/IAL9YK2dup
  YgfGUqG41PQGtPem6rJIYliiSJalY1CgnrQCmKsD80aN5juNfuprO3vJLWaOONWh2K9tkHEK3JIo
  bmGJPiX4iFq3Qmjbqoe00Lzvcz+q6S2jQcAok1G+KMFV1+yJ3Df3hLFhv8JqSooqnljbefLC1gto
  hYzwQwlAJpbqaYvyXizXEzs70XlXkKtX7Qp8SqnrekWmpeZ7AXkafWDBEXSl21FRpGYJLC0USkHo
  ZBv4b7U5MEJGyN3JxarJjiYxO3uH6VTyz5WtNh2aS4iW5WSaKRSbl0eo5xnbg7+HfKtPpxA3v8aa
  56rLkFTNj3Rh4BlWZbU811j8yfJOlajfxiSe6uLKYm9S31bT4wj+q0b84pr+34BJAqkOo+0o33oC
  kBJfOnmDyBrN5YS3zSiAPEplF7pnpywSqXhl9SW9RuHLmU41YlW4qRuRwj8FlxE/2Jpo1x+XVje6
  b5ifzhZr6cTxKLu9tFLKiCIRs3qHeLnv8XgDhYmyzWz89eSb0KbPzDptyGf0lMN5BJWTiX4Di5+L
  gpangK4UUneKvJ/zftrabWrf1ns0YWdEN4YBWsjVCetZ32/+qUpt1yJZRYbeRQ3Ntp8Nxcaa0UC3
  cFvcSGz9MqotwFQ/olgCoKmn2t+oqMDJMdHvbmS3msmnsriAWc6LbQG0d14RkqypBpSsRxFPteJr
  irA4LTyhaXyXEN5G4gLfDMzyowO3xJJo7J9l9uS7EV8MCvQvJbaHd6VqUlpawSXsSTLLdW9pReHF
  SPjXSrdE7fDyU99uuFD3PJsHy5+ZUdhoGo659Z01ZbmafVNRs9TvdBsLK2eHnF6cFtcNDevLPbzx
  snqT24WVJGkLBfTlwJt6t5Z8yN5Y8u6VpselSw2rNdgG9it7OdHS9lRozbaRBcW/JFFSyBQwKmhJ
  biVLKvKnm6bX7i7jOnvaR2qRh2WMm7yBi0ZWSKEgpQVpUfhVQyPFUuudBsbhGSSW7UMJVJjvbuI0
  nkEr0aOVSCGFEI+wvwpxXbFUwEaBi4UBj1am56Dr9GKsN1PQIGuri3t49aiF9LHLeJYTiAyCICP1
  mvTKjjkiqhVZRLxAovwghSiv+VbeXf8Alr1z/up63/2WYoTvRdF0/RdOj07T1dLWNpJB6sstxIzz
  SNNI7yztJK7PJIzEsxO+KsS/OCS+j0PTTZahb6ZM2oBfrd0iOgVrS4DKOcc1Cw22XpUdCcqzQ4hT
  laTOMciSOIVysjqD09zwbzVqN48ovtS1HR70LKkBKabZalJGzxRkJIJLcGM8e3MigB6dKoYpR6/Y
  5UtXjlV47rvlL9FKPku7t9Zul0g3WlQxS+sTFNoVkIwV4lj+7jevJoUNCh+ytQD0kYy/nfYGo58R
  P92P9NL9Zelq/nXSNHMGn+eLW3tbKFvq9rDpkMcaqikhVUWoUDBw5P532Nh2Gn/1H/ZSY5Zfm35y
  nsIy/mykpY1lWz09CQGpQrI23X+XExn/ADvsYxzYLs4h/ppf2/a+htFnmuNHsJ539Saa3iklkoBy
  ZkBY0FKVOZAdeebBPNdraN5nu5z5qu9OmpCrWMc16Io+ISQcYo5BFVuIJovxAkHatSh3nRQ3jyGT
  zXf3UA4lFs1u0YOG5gkj1Dx+GhHQ98VZmmlaksaqNYuSFUAFo7cmoHUkx1+/FWPeaW8wjXLO1sr2
  2SEwwrI1zbs7u7PJyb1EhljQEL3oAfnlGU5L9PDXnblYfA4T4nHxeVV9qK8q3HmhtSkj1azsLe3E
  Lem9rT1WZWQDkVd14kE9hvkME8pPrAry/tY5ZYDH92JiX9Lhr7E9117tND1F7NPUu1tpjbpzMfKQ
  RngOYoVq3ftl+QExNc6Y6cxGSPH9PEL67Xvt1eM22veZpYGSS30+S8qgijXzAGM7s1DzIuhxNP5V
  3r9OasY8/wCJH/inpZ5Oz+LaZ4T/ALVDb3endF3fn3zN5TnEPmDyxE092gkhgk1J51VYWYl1Mi3b
  D7QqKgfDXL8Rywu43/nfrJcbPj0OQgDKYgdfCG/+lMeX6VXRvz3i1G4hgby7b26TqTG0l8kVPhLA
  N9YggVO/2mGW+Nk/mf7IOJPR6QD05iT/AMLI/wB8Uzh/MnXZpI0h8saTJIXCxKmvWDN6j7KFAj+0
  3amHxsn8z/ZBl+T0P+ry/wCVX/h3f+X9Q1W+sPV1XThpd8rsktmJ1uQoFCp9VFQGqkHpl8JEjcUX
  W6iGOMyMcuOPfXD9ll5b+d0zRa7YsrFT9U7MVrSU7VDx/wAfowya4sAuvrUNhpjPG0dvKLmS3maq
  rLQwhuD+r8QV46EctidlB6xZMv0zS/J5sTPY3bTal9SlP1NrlpyCYmLhoRaSKent3IHWvfChqy8u
  flDaepwksZPUIJE0/q0p/LzsmpjsjdNrXTvIrxzNosNhJeW1vK6/VY42kROHBmPCwU03pyLDr1GF
  Xr+SYMPP5X6C9lf2M9xdTWep3V5cX8XKGIzQX5uXksZJYYopXtklv5pY1Z+au1Q/bFUWv5deUls1
  shYxmzQNGtoUjMHpG4e5SH0CvpenFJIeC8dhiqM0Lyb5Z0G7ubvSNOgsZ7yOOK4NtFHAjJCzslY4
  lRKgyt8XGp7nYYqnOKsW8/6fFe2Nss1qbqFZDzQWcV8aijL8Eh+h5kBBA6ge2KsFk0K3kW4dtMLm
  9CJes2iW7+soWiCTf4+PKi8u3hiqf+W7TRriQXV15de61H0ggu20+C2mEXOpjaQyUZef7I22J364
  qyVfIvkuWRLx/L9klyUjHJ7eh2FWNhIiFgDsjqCADSoBHQYqn4AAAAoB0GKsQ/M/Sv0joNtGI55H
  hu1lQWwYuD6UqVPHenx/fTKs0ZkeggHzF/pDZjlEh2An3bfoLANO8p21y7Rw6NqpCRrIE+siJl+I
  qxDvH9lydlHgTvTaUYnqUGTKbTQr+ziSGHy2/wC7QKHLaaXYKOPxObarN7k5KmNqE1t5gurKaI+U
  p42ltiypLLpaAs6sPSZ4oJmVh4IU9dq40to/RPKtnBZQQTaTeo/IhmuE0+6ZCz13lkQuVFB22xpe
  JnNrbxW1tFbRCkUCLHGD/Kg4j8BhQxfVfKt9e61c3fGAwSlCh5weoeCoKM0sE/XjT5eGYp8bjP08
  Hxv533+TkgYeEWZcX2foQth5c846e0zWc9nAJioKxxRoSFQLVmER5fGWYEANNzUlvN3R+1tA01De
  д/D8cvfunKaV5pBQtrYO45r9Xi6dwDTLayd4+R/W0Xi7pfMfqdfaLqt9KpublfSHHnFbloOfENQF
  qSuKF+qsMTAyFS+zZpzRhLYXXv8A1UraToSWF2Z050aMofUuJbjqynYSD4fs448MYmxfzaoYhHlf
  zR2p1/R11StfRkpxpWvE9K7fflrY8v0XRNPj1q3m0W70BtRJfj9Vgt/Vp6dCIo0u2/Z5cqfPxyLJ
  B/m9Pcp5g0tDJbqz27hU1G2huXasgFIuENxT+tMSsWJwaX5rjvIpmitIUVhW4XRSePAktxX6mo5L
  Qnp26jAyeh+XNa1C2uWfVNTvdTt41KRRQ6GbcxSgih5LE3RaimSDEhn+jXC3MElypkKTMsiGVQjl
  XhjK8lAFNj0Ir44WLyj87zP/AIg01YpETlbAPy+tVA9ViG/0aGbYEU+LxFAd6RkziwC+Opi0so/r
  Fl6US3YWOOPVFejGEtzY2okI+Ko57ChpgS9BslsrPytPBeXVjcTJbyCGWKEofT9P4QxmspJGbruW
  GKEfZab5JsZmntLexhldeDOsMdeJblT/AI53jhVEXlzof1K4ETWwkMTheMcYNSppQjT0/wCJD5jF
  XpuSYOxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KobU6/o66pWvoyU40rXiel
  dvvxVgnl7zFMLyP647cJOEEBtdImtaSTMvANNKGRVLP3p1BrgDIhj/5wX9taaxp5vppIuVs/EzWF
  jfbBx09Rk4YCsXn6eYNG5IJb3nE55/u9F09JCh5BxT1DQ1+z1238MDJ6b5YHkmF7TWYtZggmp6kU
  bpo1tKiuoDK4Qclbr3qAaYQxNvTNOLH6wWLEmUbvw5f3afyfDkmLz38zvPJ8r+YLQG6uraO8tl5m
  1jhkr6cjj4zLFPx4+p2HjkSWQCQ+fvMtrrQ0Ga5tri1V4boKskEaylj9XcqRf2qrXoOUNVrtWlMS
  UgMsm17UNT8sT31tPO9vcWsrAgcwPgIZS0dgyEqaq3F6V742inlen2f5V2V3HdT69НдКлЙЖчГ
  PVfh/R29ADXrgZWWWQP5HuLF5tMtvUoGaG5SzuCokoVU+qdNRR8Xi4Fe464oez5Ng7FXYq7FXYq7
  FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqsuPS9CT1v7ri3qdfs036b9MVQn+h/8vX/AE9Y
  qh5f0J9YHq+r9Y4bc/rHPhXtXelcVWJ/h493w5fZ/dcfX+xt9mnbpirv+df9Ufb9biaf3/LjXf3p
  XFUztfQ4H0eX2vj58uXKg+1z+LpTr2xVBar/AIa9VP0t9S9Xj+7+t+ly41/Z9TelcUi0DN/yr71I
  /W/RPqb+lz+rcv8AK41/HBsu64f4B9A0/RXoUNafVuFO/tjsu6nL/wAq69N/V/RHpcTz5fVePGm9
  a7Upjsu6tB/gbgnofozht6fD6vT2pTHZd09wodirsVdirsVf/9k=

UUID: 16e01aef-52e7-44c5-aeae-26cf79a04835xmp. did: 45baa437-eb51-aa41-96f4-9f6bee5f2807uuid: 5D20892493BFDB11914A8590D31508C8proof: pdfuuid: 183bb87d-56fb-423f-b7f8-a2638e195a27x44mp.did: 5D20892493BFDB11914A8590D31508C8proof: -be3c-57bb2bd8099euuid:5D20892493BFDB11914A8590D31508C8proof:pdf

• savexmp.iid:3af2f94f- a7ca-6e49-94bb-d55e62f9403b2021-12-16T17:30:52+08:00Adobe Illustrator CC 22.0 (Windows)/
• сохраненоxmp.iid:45baa437-eb51-aa41-96f4-9f6bee5f28072022-04-15T15:57:38+08:00Adobe Illustrator CC 22.0 (Windows)/
• EmbedByReferenceC:\Users\Administrator\Desktop\微信图片_20190
• 0151.jpg
• EmbedByReferenceC:\Users\Administrator\Desktop\erweima.png
• C:\Пользователи\Администратор\Рабочий стол\微信图片_20190
• 0151.jpg
• C:\Пользователи\Администратор\Рабочий стол\erweima. png

PrintFalseFalse17.0001699.000067Сантиметров

• ArialMTArialRegularOpen TypeVersion 5.22Falserial.ttf
• Arial-BoldMTArialBoldOpen TypeVersion 5.22Falserialbd.ttf
• Arial-Bold ItalicMTArialBold ItalicOpen TypeVersion 5.22Falserialbi.ttf
• PingFang-SC-Bold苹方粗体TrueType10.11d9e1FalsePingFang Bold.ttf
• PingFang-SC-Heavy苹方特粗TrueType10.11d9e1FalsePingFang Heavy.ttf
• PingFang-SC-Medium苹方中等TrueType10.11d9e1Falsepingfang sc medium.otf
• PingFang-SC-Regular苹方常规TrueType10.11d9e1FalsePingFang Regular.ttf
• AdobeSongStd-LightAdobe 宋体 StdLOpen TypeVersion 5.017;PS 5.002;hotconv 1.0.67;makeotf.lib2.5.33168FalseAdobeSongStd-Light. otf
• Голубой
• Пурпурный
• Желтый
• Черный
• 白认色板组0
• 白色CMYKPROCESS0.0000000.0000000.0000000.000000
• 黑色CMYKPROCESS0.0000000.0000000.000000100.000000
• CMYK 红CMYKPROCESS0.000000100.000000100.0000000.000000
• CMYK 黄CMYKPROCESS0.0000000.000000100.0000000.000000
• CMYK 绿CMYKPROCESS100.0000000.000000100.0000000.000000
• CMYK 青CMYKPROCESS100.0000000.0000000.0000000.000000
• CMYK 蓝CMYKPROCESS100.000000100.0000000.0000000.000000
• CMYK 洋红CMYKPROCESS0. 000000100.0000000.0000000.000000
• C=15 M=100 Y=90 K=10CMYKPROCESS15.000000100.00000090.00000010.000000
• C=0 M=90 Y=85 K=0CMYKPROCESS0.00000090,00000085,0000000,000000
• C=0 M=80 Y=95 K=0CMYKPROCESS0.00000080.00000095.0000000.000000
• C=0 M=50 Y=100 K=0CMYKPROCESS0.00000050.000000100.0000000.000000
• C=0 M=35 Y=85 K=0CMYKPROCESS0.00000035.00000085.0000000.000000
• C=5 M=0 Y=90 K=0CMYKPROCESS5.0000000.00000090.0000000.000000
• C=20 M=0 Y=100 K=0CMYKPROCESS20.0000000.000000100.0000000.000000
• C=50 M=0 Y=100 K=0CMYKPROCESS50. 0000000.000000100.0000000.000000
• C=75 M=0 Y=100 K=0CMYKPROCESS75.0000000.000000100.0000000.000000
• C=85 M=10 Y=100 K=10CMYKPROCESS85.00000010.000000100.00000010.000000
• C=90 M=30 Y=95 K=30CMYKPROCESS90.00000030.00000095.00000030.000000
• C=75 M=0 Y=75 K=0CMYKPROCESS75.0000000.00000075.0000000.000000
• C=80 M=10 Y=45 K=0CMYKPROCESS80.00000010.00000045.0000000.000000
• C=70 M=15 Y=0 K=0CMYKPROCESS70.00000015.0000000.0000000.000000
• C=85 M=50 Y=0 K=0CMYKPROCESS85.00000050.0000000.0000000.000000
• C=100 M=95 Y=5 K=0CMYKPROCESS100. 00000095.0000005.0000000.000000
• C=100 M=100 Y=25 K=25CMYKPROCESS100.000000100.00000025.00000025.000000
• C=75 M=100 Y=0 K=0CMYKPROCESS75.000000100.0000000.0000000.000000
• C=50 M=100 Y=0 K=0CMYKPROCESS50.000000100.0000000.0000000.000000
• C=35 M=100 Y=35 K=10CMYKPROCESS35.000000100.00000035.00000010.000000
• C=10 M=100 Y=50 K=0CMYKPROCESS10.000000100.00000050.0000000.000000
• C=0 M=95 Y=20 K=0CMYKPROCESS0.00000095.00000020.0000000.000000
• C=25 M=25 Y=40 K=0CMYKPROCESS25.00000025.00000040.0000000.000000
• C=40 M=45 Y=50 K=5CMYKPROCESS40. 00000045.00000050.0000005.000000
• C=50 M=50 Y=60 K=25CMYKPROCESS50.00000050.00000060.00000025.000000
• C=55 M=60 Y=65 K=40CMYKPROCESS55.00000060.00000065.00000040.000000
• C=25 M=40 Y=65 K=0CMYKPROCESS25.00000040.00000065.0000000.000000
• C=30 M=50 Y=75 K=10CMYKPROCESS30.00000050.00000075.00000010.000000
• C=35 M=60 Y=80 K=25CMYKPROCESS35.00000060.00000080.00000025.000000
• C=40 M=65 Y=90 K=35CMYKPROCESS40.00000065.00000090.00000035.000000
• C=40 M=70 Y=100 K=50CMYKPROCESS40.00000070.000000100.00000050.000000
• C=50 M=70 Y=80 K=70CMYKPROCESS50. 00000070.00000080.00000070.000000
• R=203 G=127 B=42ПРОЦЕСС100.000000CMYK29.55062159.21263190.3715550.000000
• R=220 G=167 B=86ПРОЦЕСС100.000000CMYK21.69832941.23598071.5693890.000000
• R=251 G=235 B=157ПРОЦЕСС100.000000CMYK8.32227010.96513347.0923930.000000
• Цвет AutoCAD 2PROCESS100.000000CMYK28.57709522.29953421.8081940.000000
• 灰色1
• C=0 M=0 Y=0 K=100CMYKPROCESS0.0000000.0000000.000000100.000000
• C=0 M=0 Y=0 K=90CMYKPROCESS0.0000000.0000000.00000089.999400
• C=0 M=0 Y=0 K=80CMYKPROCESS0.0000000.0000000.00000079.998800
• C=0 M=0 Y=0 K=70CMYKPROCESS0. 0000000.0000000.00000069.999700
• C=0 M=0 Y=0 K=60CMYKPROCESS0.0000000.0000000.00000059.999100
• C=0 M=0 Y=0 K=50CMYKPROCESS0.0000000.0000000.00000050.000000
• C=0 M=0 Y=0 K=40CMYKPROCESS0.0000000.0000000.00000039.999400
• C=0 M=0 Y=0 K=30CMYKPROCESS0.0000000.0000000.00000029.998800
• C=0 M=0 Y=0 K=20CMYKPROCESS0.0000000.0000000.00000019.999700
• C=0 M=0 Y=0 K=10CMYKPROCESS0.0000000.0000000.0000009.999100
• C=0 M=0 Y=0 K=5CMYKPROCESS0.0000000.0000000.0000004.998800
• 明亮1
• C=0 M=100 Y=100 K=0CMYKPROCESS0. 000000100.000000100.0000000.000000
• C=0 M=75 Y=100 K=0CMYKPROCESS0.00000075.000000100.0000000.000000
• C=0 M=10 Y=95 K=0CMYKPROCESS0.00000010.00000095.0000000.000000
• C=85 M=10 Y=100 K=0CMYKPROCESS85.00000010.000000100.0000000.000000
• C=100 M=90 Y=0 K=0CMYKPROCESS100.00000090.0000000.0000000.000000
• C=60 M=90 Y=0 K=0CMYKPROCESS60.00000090.0000000.0031000.003100

Библиотека Adobe PDF 15.00

конечный поток
эндообъект
3 0 объект
>
эндообъект
17 0 объект
>/Ресурсы>/Шрифт>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>>/Thumb 31 0 R/TrimBox[0. 0 0.0 198,43 255,12]/Тип/Страница>>
эндообъект
18 0 объект
>/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Свойства>>>/Thumb 33 0 R/TrimBox[0.0 0.0 198.43 255.12]/Тип/Страница>>
эндообъект
19 0 объект
>/Ресурсы>/Шрифт>/ProcSet[/PDF/Text/ImageC]/Свойства>/XObject>>>/Thumb 37 0 R/TrimBox[0.0 0.0 198,43 255,12]/Тип/Страница>>
эндообъект
20 0 объект
>/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>/Shading>/XObject>>>/Thumb 47 0 R/TrimBox[0.0 0.0 198,43 255,12]/Тип/Страница>>
эндообъект
21 0 объект
>/Ресурсы>/Шрифт>/ProcSet[/PDF/Text/ImageC]/Свойства>/XObject>>>/Thumb 50 0 R/TrimBox[0.0 0.0 198,43 255,12]/Тип/Страница>>
эндообъект
22 0 объект
>/Ресурсы>/Шрифт>/ProcSet[/PDF/Text/ImageC]/Свойства>/XObject>>>/Thumb 52 0 R/TrimBox[0.0 0.0 198,43 255,12]/Тип/Страница>>
эндообъект
23 0 объект
>/Ресурсы>/Шрифт>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>>/Thumb 54 0 R/TrimBox[0.0 0.0 198,43 255,12]/Тип/Страница>>
эндообъект
24 0 объект
>/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Свойства>>>/Thumb 56 0 R/TrimBox[0.
