е. прибор будет отключать нагрузку при понижении температуры, а включать при повышении. Такой режим необходим для работы систем охлаждения. Это позволяет МПРТ-22 одновременно защищать систему от перегрева и от переохлаждения, поддерживая идеальный баланс температуры на объекте.
Имеет встроенный таймер реального времени с учетом рабочих и выходных дней (5-, 6-, 7-дневная рабочая неделя).
Терморегуляторы
Термостаты
Терморегуляторы теплого пола
ДАТЧИКИ ТЕМПЕРАТУРЫ ДЛЯ ТЕРМОРЕГУЛЯТОРОВ
ТЕРМОРЕГУЛЯТОРЫ С АНАЛОГОВЫМ УПРАВЛЕНИЕМ АРТ-18
Терморегуляторы предназначены для управления работой нагревательных приборов, отопительных систем, систем горячего водоснабжения и прочих устройств, требующих контроля температуры.
Диапазон температур, в котором могут работать такие терморегуляторы, определяется типом датчика и составляет — 40°С … +140 °С, однако, серийно выпускаются терморегуляторы нескольких более узких стандартных диапазонов:
-
терморегуляторы для управления температурой в доме (теплым полом, калорифером) имеют диапазон от 0 °С … +30 °С -
терморегуляторы для управления горячим водоснабжением имеют диапазон от +35 °С … +95 °С -
терморегуляторы для саун и терморегуляторы для бань имеют диапазон от +60 °С … +140 °С -
терморегуляторы для погреба (овощехранилища) и систем обогрева водопроводов имеют диапазон от 0 °С … +10 °С -
терморегуляторы для ульев (пчеловодства) имеют диапазон от -5 °С … +40 °С
Мы можем изготовить терморегуляторы с любым диапазоном температур (в пределах диапазона датчика).
Цена не зависит от диапазона.
В терморегуляторах АРТ-18 используются 3 типа выходных реле, расчитанных на 5А, 10А, 16А (АРТ-18-5, АРТ-18-10, АРТ-18-16), позволяющих подключать к терморегуляторам максимальную нагрузку, соответственно, 1кВт, 2кВт или 3кВт.
Пример обозначения при заказе: АРТ-18-10К 35-95 °С,
где: 10 — максмальный ток нагрузки (5 или 10 А)
К — выходной сигнал: К — переключающийся контакт, Н — напряжение 220 В
35-95°С — рабочий диапазон температур или фикс. уставка.
Обращаем Ваше внимание, что в терморегуляторах АРТ-18 с различными диапазонами температуры предустановлен разный гистерезис (разница между включением и выключением).
Гистерезис может быть изменен по просьбе заказчика.
ТЕРМОРЕГУЛЯТОР АРТ-22
Терморегулятор АРТ-22 представляет собой два независимых терморегулятора АРТ-18-5К в одном корпусе. Прибор имеет два датчика KTY-81-110 (поставляются в комплекте) и два реле с пропускной способностью 5А (1 кВт). Температура регулируется на двух каналах независимо. Диапазон регулировки температуры может быть любым по желанию заказчика (стандартные варианты:0-10, 0-30, 0-60, 0-120) и может различаться на каждом из каналов.
Возможно использование данного терморегулятора в одноканальном режиме. Прибор можно использовать как для управления двумя независимыми системами, так и для управления и контроля в одной, аналогично прибору АРТ-182.
ТЕРМОРЕГУЛЯТОРЫ АРТ-18СК И АРТ-18ТК
Терморегуляторы АРТ-18СК и АРТ-18ТК разработаны на базе терморегулятора АРТ-18, однако, конструктивно АРТ-18ТК изготавливается в стандартных одноместных монтажных коробках под скрытую проводку, а АРТ-18СК — под открытую проводку. Корпуса данных приборов имеют класс защиты IP44.
Максимальная нагрузка у данных приборов составляет 3 кВт. Все комплектующие, использующиеся в данных приборах относятся к промышленному классу и сертифицированы для работы в пределах от -40 до +85oС. Наиболее распространенный диапазон регулирования температуры данных приборов — 0-40oС.
Приборы АРТ-18ТК и АРТ-18СК коплектуются выносным датчиком температуры KTY-18-110 (терморезистор) с проводом длиной 1,5м.
Этот датчик способен измерять температуру в пределах от -40 до +140oС, таким образом, мы можем изготавливать данные устройства с любым диапазоном регулирования температуры в указанных пределах.
В данном приборе его включение/выключение и установка температуры производится вращением ручки с оцифрованной шкалой. На панели устройства, кроме этой ручки, расположены индикаторы включения питания и нагревателей. Как и все наши терморегуляторы, АРТ-18СК и АРТ-18ТК снабжены системой контроля состояния датчика температуры. При обрыве или замыкании выходное реле выключается и отключает нагрев.
Габаритные размеры (Ш х В х Г) см.:
-
АРТ-18СК 67х72х54 -
АРТ-18ТК 80х80х44
ДВУХКАНАЛЬНЫЙ ТЕРМОРЕГУЛЯТОР АРТ-182
Двухканальный терморегулятор АРТ-182. Его характеристики схожи с характеристиками других приборов семейства АРТ-18, однако он имеет два канала терморегулирования. При этом, нагрузка выключается если, хотя-бы в одном канале, будет достигнута уставка температуры.
Такие приборы удобны для управления отопительными электрокотлами. При этом, один канал будет управлять котлом, поддерживая заданную температуру воздуха в помещении, а другой будет работать как предохранительный, предотвращая закипание котла. Именно поэтому, на представленной фотографии, регулятор только одного канала выполнен удобным для оперативного изменения уставки. Впрочем, возможны и другие варианты исполнения, включая фиксированные установки в одном или обоих каналах.
Размеры терморегуляторов АРТ-182 (ВхШхГ) — 90х70х70 мм
ТЕРМОРЕГУЛЯТОР АРТ-19
При создании систем защиты от образования сосулек, наледей и т.п., широко применяются гибкие ленточные нагреватели. Как правило, для управления ими, используются простые терморегуляторы, включающие нагрев после снижения температуры до определенного значения. Однако, при низких температурах лед и снег не тают, поэтому сосульки не образуются. Таким образом, включение греющей ленты при низких температурах нецелесообразно, и приводит к перерасходу электроэнергии и снижению ресурса ленты.
Для управления антиобледенительными системами создан специализированный терморегулятор АРТ-19. Он включает нагрузку только внутри заданного диапазона температур. Например, если установить нижнюю границу диапазона -15°С, а верхнюю — +5°С, то нагрев будет включен только, если текущая температура находится в этих пределах, при температуре ниже -15°С и выше +5°С нагрев будет выключен. Поскольку, в разных случаях, границы этого диапазона могут различаться, пользователь может подстраивать их значение, подбирая, таким образом, оптимальный режим работы всей системы.
ТЕРМОРЕГУЛЯТОР АРТ-183
Терморегулятор АРТ-183 с тремя уставками температуры позволяет не только быстро и удобно регулировать комфортную температуру, но и значительно экономить электроэнергию и предохранить помещение от промерзания в зимнее время.
Прибор имеет три режима работы: «День», «Ночь», «Зима».
|
Режим работы |
Принцип работы |
|
День |
Прибор поддерживает температуру установленную на регуляторе.  Данный режим предназначен для поддержания комфортной температуры в течении рабочего дня. |
|
Ночь |
Прибор поддерживает температуру на 3 градуса меньше, установленной в режиме «День». Например, регулятор настроен на температуру 23oС, при переводе терморегулятора в режим «Ночь», прибор начнет поддерживать 20oС. При установке температуры в режиме «День» меньше 5oС, значение уставки температуры в режиме «Ночь» фиксируется на 3oС. |
|
Зима |
Терморегулятор поддерживает температуру +5oС. Эта температура жестко задана в управляющей программе, и вращением регулятора ее изменить невозможно. Режим предназначен для предотвращения промерзания при длительном выводе помещений из эксплуатации. |

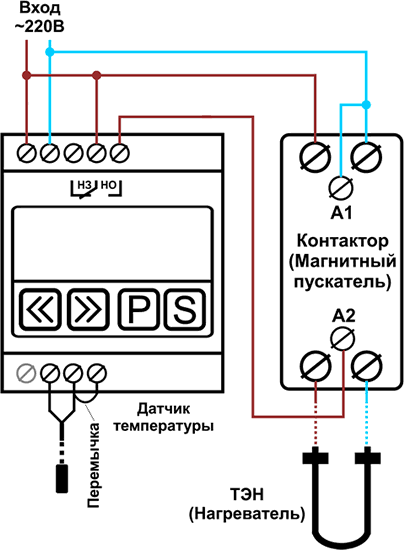

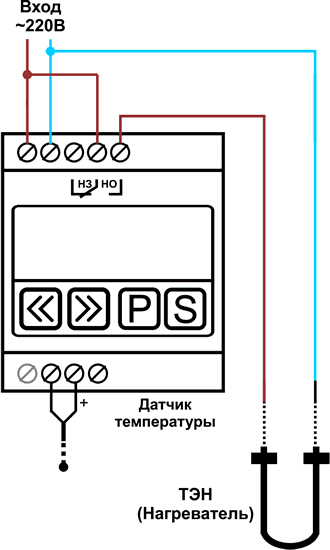

ТЕРМОРЕГУЛЯТОР С ЦИФРОВЫМ УПРАВЛЕНИЕМ МПРТ-11
Терморегуляторы с цифровым управлением используются для комплексного управления сложными системами, где требуется контроль оборудования или технологического процесса по многим параметрам и управление ситуацией не только в зависимости от температуры, но и от времени, влажности и прочих условий.
Возможность визуального контроля значений текущих и установленных параметров значительно увеличивает удобство и гибкость управления процессом.
Рабочий диапазон температур этих терморегуляторов определяется типом используемого термодатчика:
-
полупроводниковый датчик KTY -40 °С … +140 °С -
ТСМ (термометр сопротивления медный) — 200 °С … +200 °С -
ТСП (термометр сопротивления платиновый) — 200 °С … +600 °С -
ТХК (термопара хромель-копель) — 200 °С … +600 °С -
ТХА (термопара хромель-алюмель) — 200 °С … +1100 °С
Размеры терморегуляторов МПРТ-11, МПРТ-112, МПРТ-112Т, МПРТ-20 (ВхШхГ) — 90х70х70 мм
Через инженерное меню термерегулятора пользователь может настроить следующие параметры (остальные цифровые приборы серии МПРТ имеют схожий набор изменяемых парамтров): -
уставка температуры -
гистерезис регулировки температуры (разница между включение и отключением нагрузки) -
нижняя граница диапазона регулировки температуры -
верхняя граница диапазона регулировки температуры -
смещение измеряемой температуры, для более точной подстройки прибора, например, можно установить на табло 100оС, опустив датчик в кипящую воду и т.
п. -
инверсия реле -
тип датчика
п.

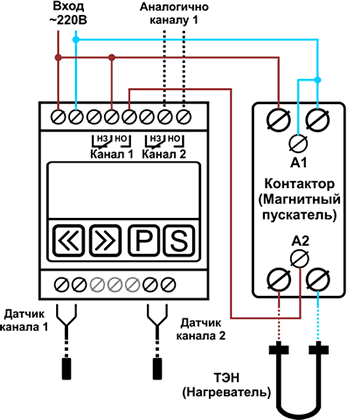

ТЕРМОРЕГУЛЯТОР С ЦИФРОВЫМ УПРАВЛЕНИЕМ МПРТ-22
Двухканальный терморегулятор МПРТ-22 имеет два полностью независимых канала и фактически является двумя терморегуляторами МПРТ-11 в одном корпусе. Работает с большинством стандартных типов датчиков: ТХА, ТХК, Pt100, Pt50, ТСП-100П, ТСП-50П, ТСМ-50М, KTY-81-110. Текущая температура может быть показана на экране для обоих каналов одновременно или отдельно для каждого.
Прибор очень удобен для контроля двух систем обогрева с одного пульта управления. МПРТ-22 близок по стоимости к двум АРТ-18, но позволяет следить за температурой с помощью дисплея и имеет большее количество настроек, например: регулировка гистерезиса, коррекция температуры, ограничение уставки, инверсия реле и пр.
МПРТ-22 регулирует температуру путем включения и отключения нагрузки. Например: если величина гистерезиса равна 1 гр. (можно изменить в меню), то при уставке 10 гр.
нагрев включится при 9 гр., а выключится при 11 гр.
На каждом из каналов в отдельности можно изменить режим работы реле на обратный (инверсия), т.е. прибор будет отключать нагрузку при понижении температуры, а включать при повышении. Такой режим необходим для работы систем охлаждения. Это позволяет МПРТ-22 одновременно защищать систему от перегрева и от переохлаждения, поддерживая идеальный баланс температуры на объекте.
ТЕРМОРЕГУЛЯТОР С ЦИФРОВЫМ УПРАВЛЕНИЕМ МПРТ-112
МПРТ-112 — двухступенчатый терморегулятор. Содержит в своем составе два реле, для которых можно задать свою уставку срабатывания. Логика работы прибора иллюстрируется графиком. Такой прибор позволяет более точно управлять температурой, быстро выводить объект (например, печь) на рабочий режим и поддерживать постоянную температуру, используя минимальную мощность. Кроме того, по требованию заказчика, могут быть изготовлены терморегуляторы с иной логикой работы.
ТЕРМОРЕГУЛЯТОР С ЦИФРОВЫМ УПРАВЛЕНИЕМ МПРТ-112Т
МПРТ-112Т прибор аналогичный МПРТ-112, но оснащенный таймером, который позволяет поддерживать необходимую температуру в течение определенного времени. Таймер начинает отсчет при первом достижении первой уставки температуры и по окончании отсчета выключает нагрузку. Диапазон выдержек времени таймера от 1 минуты до 999 с шагом 1 минута. При установке таймера на 0, он отключается, и прибор начинает работать аналогично МПРТ-112.
Терморегулятор с цифровым управлением МПРТ-20
Двухканальный терморегулятор МПРТ-20. Его характеристики схожи с характеристиками МПРТ-11, однако он имеет два канала терморегулирования. При этом, нагрузка выключается если, хотя бы в одном канале, будет достигнута уставка температуры. Такие приборы удобны для управления отопительными электрокотлами. При этом, один канал будет управлять котлом, поддерживая заданную температуру воздуха в помещении, а другой будет работать как предохранительный, предотвращая закипание котла.

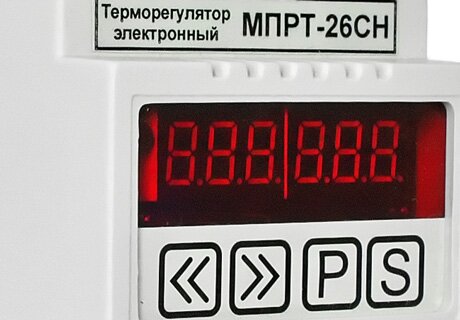

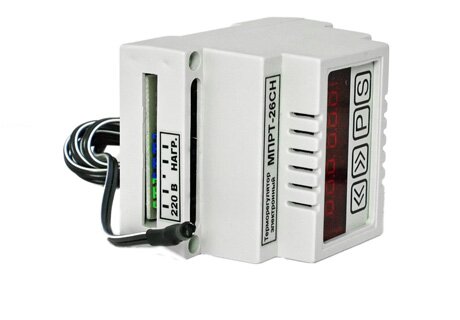

ТЕРМОРЕГУЛЯТОР С ЦИФРОВЫМ УПРАВЛЕНИЕМ МПРТ-26СН
Терморегулятор предназначен для поддержания температуры, путем управления нагревателями, охладителями, увлажнителями, осушителями и пр. устройствами. Имеет встроенный таймер реального времени с учетом рабочих и выходных дней (5-, 6-, 7-дневная рабочая неделя). Позволяет задавать различные установки температуры для рабочего, нерабочего времени и выходного дня.
ТЕРМОРЕГУЛЯТОР ДЛЯ УПРАВЛЕНИЯ ЖАЛЮЗИ ТКР-3
Терморегулятор для управления жалюзи ТКР-3 предназначен для формирования управляющего сигнала для реверсивных электродвигателей, поддерживающих температуру посредством открывания-закрывания жалюзи, кранов и пр.
Термоконтроллер состоит из корпуса на котором находятся индикаторные светодиоды и кнопки ручного управления. Термодатчик находится внутри корпуса.
В нижней и верхней частях корпуса находятся клеммники для подключения питающего напряжения, датчика пожара и выходных сигналов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Напряжение питания — постоянное 24В ( 5В) -
Диапазон «нормы» Тмин — 15 град, Тмакс — 25 град -
Время работы — 8 с -
Время паузы — 1 мин -
Выходной управляющий сигнал — равен напряжению питания
