Датчик теплого пола: как нарастить или укоротить

При укладке тёплого пола иногда возникает необходимость удлинить или укоротить провод датчика температуры. Сегодня мы рассмотрим, можно ли это делать и на что обратить внимание. Чтобы понять, можно ли удлинять или укорачивать кабель датчика терморегулятора, давайте разберёмся с его устройством и функциональной особенностью.

Как устроен температурный датчик тёплого пола?

Термодатчики можно условно разделить на два типа: аналоговые и цифровые. Рассмотрим каждую из групп.

Терморегулятор, работающий с аналоговым датчиком улавливает изменения показателей напряжения или сопротивления, соотносит их с настройками и реагирует на них соответствующим образом.

Отличием цифровых датчиков является то, что сигнал оцифровывается и таким образом передаётся в терморегурятор. Такой сигнал более точный, поэтому и качество измерения температуры выше. При подключении цифровых термодатчиков важно учитывать полярность.

Компания DS Electronics выпускает аналоговые и цифровые термодатчики terneo, которые отличаются высокой точностью измерения температуры.

Можно ли укорачивать датчик теплого пола?

При укладке тёплого пола иногда провод термодатчика оказывается слишком длинным и требуется его укорачивание. Проблем с этим нет, укорачивать датчик можно без каких-либо последствий.

Можно ли нарастить датчик теплого пола?

Также при укладке тёплого пола порой требуется удлинение провода с датчиком. Удлинение допускается, но нужно следовать правилам. Если с укорачиванием кабеля обычно проблем не возникает, то к удлинению нужно подойти крайне внимательно. Неверно нарощенный провод может стать причиной некорректной работы всей системы обогрева.

Какие факторы нужно учитывать при наращивании длины линии

1. Уровень помех и условия эксплуатации. Один датчик будет работать на чистой линии без помех на одном расстоянии и этот же датчик в условиях сильных помех работать будет на гораздо меньшем расстоянии.

2. Экранированность датчика и кабеля. Использование экранирования позволяет избежать части наводок помех, поэтому длина такой линии может быть больше, чем обычной.

3. Схемотехнические и программные способы борьбы с воздействием помех со стороны терморегулятора. Применение специальных алгоритмов, программных или физических фильтров, усилителей могут увеличить дальность работы датчика в условиях помех.

4. Уровень сопротивления кабеля. Использование провода со значительным сопротивлением может привести к потере данных сигнала.

Как видите, много факторов влияют на то, до какой длины можно удлинить датчик. От того как сделан датчик, при каких помехах он должен работать, какие программные и физические способы использовали инженеры при проектировании системы зависит конечная длина удлинения датчика.

Цифровые и аналоговые датчики terneo от компании DS Electronics стабильно работают при длине до 20 м. При увеличении длины линии более чем на 20 м нужно учитывать указанные факторы.

Правила при наращивании кабеля датчика температуры

1. Чем дальше терморегулятор находится от датчика, тем большего сечения должен быть кабель. Это связано с тем, что сопротивление на линии связи не должно превышать 15 Ом.

2. При наращивании кабеля рекомендуется измерить мультиметром сопротивление до удлинения датчика теплого пола, а также после него. Показания не должны значительно отличаться. Также после наращивания рекомендуется проверить правильность замеров температуры, сравнив показания с датчика и с другого термометра.

3. Использование экранированного кабеля поможет избежать сторонних наводок, которые могут негативно повлиять на правильность приёма сигнала терморегулятором.

4.  Соединение проводов должно проводиться пайкой с обязательной изоляцией. Датчик укладывается в гофротрубку, поэтому соединение проводов должно быть гладким и не мешать прохождению по трубке.

5. При наращивании длины цифрового датчика важно учитывать уровень TTL. Чем длиннее линия, тем больше она вносит задержки в сигнал. Соответственно между датчиком и терморегулятором происходит рассогласование, потеря пакетов данных и невозможность измерить температуру. Также линия большой длины способствует увеличению количества наводок, т.к. выступает в роли антенны.

6. Максимальная длина на которую можно увеличить кабель датчика зависит от сечения кабеля, металла из которого он выполнен, сопротивления.

Заключение

Подводя итог, можно сказать, что укорачивание и удлинение датчика температуры возможны при соблюдении определённых правил. Если же возникают какие-либо сомнения в правильности действий, то лучше доверить работу профессионалам, которые смогут качественно уложить и подключить тёплый пол.

Оцените новость:

Поделиться:

Как правильно удлинить или укоротить датчик температуры теплого пола ➦ ЭлектроДруг Одесса

главная / блог компании

Датчик температуры — это элемент, который контролирует степень нагрева стяжки или напольного покрытия (в зависимости от типа теплого пола). Состоит из термопары, залитой пластиком, и силового провода, который подключается к терморегулятору.

Длина провода датчика температуры

Длина провода датчика температуры колеблется от 2-х до 3-х метров, в зависимости от производителя.

В зависимости от высоты установки термостата (варьируется от 40 см от уровня пола до 1,5 м) зачастую возникает необходимость или укоротить провод датчика или его удлинить. В данной статье мы расскажем как же это сделать правильно.

Советуем прочитать:

Монтаж и проверка датчика температуры пола своими руками

Как правильно укоротить датчик температуры теплого пола

Если у Вас остался длинный кусок провода датчика температуры, то его можно спокойно отрезать, при этом оставить монтажный запас в подрозетнике — 10 см.

Если соединительный провод датчика температуры монолитный (такое бывает редко), то просто обрезаем и вставляем в клеммы терморегулятора, если соединительный провод датчика — многопроволочный, то, для увеличения поверхности контакта, необходимо его или обжать втулочными наконечниками типа НШВ (НШВИ) или залудить при помощи паяльника, при этом НЕ используя кислотные флюсы.

!!! Уменьшение длины соединительного провода датчика температуры не влияет на точность измерения температуры.

Датчики температуры пола

Как правильно удлинить провод датчика температуры пола

При необходимости допускается наращивание (не более 10 м) соединительных проводов датчика (особенно при использовании цифровых датчиков DS18ххх).

В случаи увеличения длины соединительного провода датчика температуры, мы рекомендуем, вместо стандартной гофротрубки, проложить гладкостенную металлопластиковую трубу 16х2, в которую датчик температуры без труда пройдет.

!!! Рядом с соединительным проводом датчика температуры не должны проходить силовые провода, они могут создавать помехи.

Каким проводом удлинить датчик температуры

Удлинять провод датчика температуры можно или силовым кабелем или витой парой. Для первого монтажа выбор типа силового кабеля не принципиален, в гофротрубку его можно протащить при помощи протяжки. Если же происходит замена вышедшего из строя датчика, то лучше удлинять монолитным кабелем типа ВВГ сечением 2х0,5 мм2 или больше.

!!! Соединение осуществить пайкой и изолировать термоусадкой.

Советуем прочитать:

Что делать если не влазит датчик температуры пола

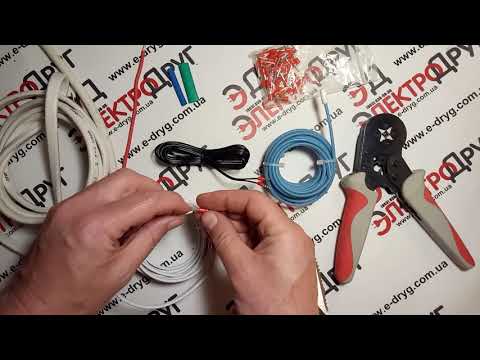

Как удлинить или укоротить датчик температуры пола

Остались вопросы? Звоните +38 (063) 830-98-36

electric — Могу ли я укоротить кабель теплого пола?

спросил
7 лет, 5 месяцев назад

Изменено
1 год, 11 месяцев назад

Просмотрено
4к раз

Просто подключите термостат для подогрева пола. У меня есть два отдельных провода, идущих в мой пол, а также другой, идущий от панели.

Меня интересуют два провода, идущие к полу.

Провод 1: Датчик пола.
Провод 2: Это провода обогрева пола.

Так можно ли провести провод 1 рядом с проводом 2? В инструкции написано, что датчик (провод 1) нельзя прокладывать вместе с нагретым кабелем нагрузки (провод 2). Похоже, что оба кабеля входят в коробку через одно и то же отверстие, поэтому я не уверен, как предыдущий человек в этом новом инсталле сделал черновой ввод, но похоже, что они проложены вместе. Будет ли это большой проблемой?

Также провод 2 (кабель обогреваемого пола) имеет длину около 4 футов в коробке термостата. Ближе к концу есть тег, в котором говорится, что этот тег не следует удалять с некоторыми значениями мощности и т. Д. Таким образом, это заставляет меня думать, что я не могу отрезать лишние 4 фута и должен свернуть его в коробку (может быть, для правильной работы ему нужно это заданное сопротивление кабеля?). Но это большой пучок проводов для нагрева внутри коробки устройства, поэтому я просто хотел проверить.

Удачи.
Джейнесса

• электрика
• термостат
• кабели
• подогрев пола

Датчик обычно представляет собой термистор с отрицательным температурным коэффициентом 10 кОм и меняет свое сопротивление в зависимости от температуры. Он не так чувствителен к электромагнитным помехам от силового кабеля. (Кабели аналогового сигнала обычно отделяются от кабелей питания.) В данном случае хорошая идея, но не критическая.

Провода, ведущие к нагревательному кабелю, должны представлять собой стандартные медные провода, которые можно обрезать до нужной длины. Именно коврик под плиткой имеет сопротивление и нагревается. Обычно тег «не удалять» говорит, кроме установщика / пользователя / домовладельца. Но я тоже сбрасываю бирки со своей мебели.

Лучше всего узнать производителя нагревательного мата и найти для него инструкцию по установке. Национальный электротехнический кодекс гласит, что вы должны следовать всем инструкциям производителя по установке. Удачи.

1

Обычно провод датчика не предназначен для прокладки в тесном контакте с резистивной частью нагревательного провода или прокладки, обычно имеется участок, предназначенный не для нагрева, а для электрического соединения. Такой провод можно провести в непосредственной близости от датчика (через одно и то же отверстие в блоке управления и вверх по стене), в этом случае оба провода можно укоротить. Я согласен с archonosx в отношении следования инструкциям производителя.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Датчики для теплого пола | Nu-Heat

Что такое датчик теплого пола?

Температура системы обогрева пола регулируется термостатом, который считывает температуру в помещении с помощью датчиков. При напольном отоплении обычно устанавливаются датчики двух типов: обычный датчик воздуха (в самом термостате), а также датчик теплого пола или датчик пола. Есть несколько причин, по которым вы можете захотеть установить датчик теплого пола, и мы объясним их ниже.

Нужен ли напольный датчик для обогрева пола?

Не всегда — UFH будет работать только с датчиком воздуха — но есть несколько сценариев, когда рекомендуется установка датчика пола с подогревом.

Основной причиной установки датчика теплого пола является защита напольного покрытия. При UFH пол нагревается, а некоторые напольные покрытия могут быть чувствительны к теплу. Как винил, так и дерево обычно выдерживают максимальные температуры, которые они могут выдержать. Установив датчик пола, вы можете ограничить температуру пола и расслабиться, зная, что пол никогда не перегреется, поэтому напольное покрытие не отклеится и не деформируется.

Другая причина, по которой вы можете установить датчик пола, заключается в том, что вы можете достичь желаемой температуры пола, а не температуры воздуха. Это популярно в ванных комнатах или кухнях, часто с электрическим UFH и твердым полом, где вы можете захотеть, чтобы пол был действительно теплым под ногами. Термостат можно настроить для достижения определенной температуры пола, а не воздуха.

Как установить датчик датчика теплого пола?

При установке напольного датчика всегда следует следовать прилагаемым инструкциям производителя, однако существуют некоторые общие правила, которые следует соблюдать при установке любого датчика напольного отопления.

• Зонд должен располагаться на одинаковом расстоянии между нагревательными проводами и никогда не должен пересекать нагревательные провода.
• Зонд можно установить как над, так и под матом электрического подогрева пола.
• Следует избегать мест, в которых может быть затронута температура, таких как наружные двери или трубы отопления.

Как проверить датчик теплого пола?

Во время установки необходимо проверить датчик теплого пола, чтобы убедиться, что он работает правильно. Это сделает установщик. Для этого они будут использовать цифровой мультиметр. Мультиметр — это электронный измерительный прибор, который обычно может измерять напряжение, сопротивление и силу тока. В этом случае ваш установщик будет измерять сопротивление (Ом).

Чтобы проверить правильность работы датчика теплого пола, к кабелю датчика пола присоединяют щупы мультиметра. При нормальной комнатной температуре мультиметр должен показывать 10 кОм при 25°C. В этом случае кабель датчика работает правильно, и установка может быть завершена.
