Лазерные диоды DWD-RW приводов могут вырезать и поджигать!



Статьи



Все конечно знают лазерные указки. Такие указки только светят и не имеют нагревательного эффекта. Это и неудивительно, т. к. его оптическая сила всего 1 мВт (максимальная 5 мВт). Автор хотел сделать лазер высокой мощности, но строительство классического лазера является очень сложным, поэтому он поступил иначе …



В наличии оказались три сломанных CD-RW привода. Лазеры в них , как правило, имеют мощность при импульсном режиме 100 — 250 мВт, при непрерывном- 50 — 125 МВт. Работают в инфракрасном диапазоне на длине волны 780 нм. Средний рабочий ток 100 мА — 150 мА, импульсный до 200 мА. При подключении диода лучше не рисковать и настроить ток в цепи питания около 100 мА (можно и больше, но существует риск разрушения диодов, так как его тип трудно установить). Падение напряжения на диоде около 2,1 — 2,15 В. Для ограничения тока можно использовать резистор. Это не идеальное решение, но это работает. Лучше конечно применить источник питания со стабилизированным током с 7805 или LM317.



В оригинальной конструкции лазерного устройства, лазерный луч фокусируется c расстоянием в несколько мм, существуют две линзы: первая преобразует расходящийся свет диода в параллельный пучок, вторая- фокусирует его на необходимом расстоянии. Такой диод не подходит для экспериментов, поэтому нужна небольшая переделка.

Есть два возможных решения:
1) Снимите лазерный диод и применяем к нему оптику от другого устройства (лазерный принтер. Это подходит только для лазерных диодов с обычными корпусами диаметром 5,6 мм, которые стыкуются со старонней оптикой.
2) Оставляем лазерный диод в оригинальной части, удаляем одну из линз (ближнюю к CD диску). Вторую линзу смещаем от диода и фокусируем луч в точку на нужное расстояние (1 см до 1 м или более).
Лазерный диод должен быть соосно совмещен с линзой, в противном случае вы не сможете с фокусировать пучок. Лазерные диоды никогда не должны быть включены, если они не помещены в достаточно большом металлический корпус, который служит теплоотводом!

То, что вы можете найти в различных устройствах для записи дисков: В DVD-RW дисководах есть 2 лазерные диоды: красный для сжигание DVD и инфракрасный для сжигания CD. В DVD-ROM приводах (только чтение) может предложить вам только слабый красный диод на 1 мВт, они хороши только для конструирования указок. Они не смогут зажигать или вырезать что-нибудь. В комбинированных CD-RW / DVD-ROM ( прожиг CD и только читает DVD) вы можете найти диод инфракрасного и слабый красный диод (как в DVD-ROM). И, наконец, диоды из только читатающих CD-ROM совершенно бесполезны :).

Внимание! Лазерные диоды из CD-RW излучают невидимое лазерное излучение, и они очень опасны! Их свет может повредить глаза. Вы никогда не должны смотреть в рабочей диода даже без линзы или указать его на отражающей поверхности. Лазерный луч может вызвать ожоги или пожар. Это, как правило, класс лазера III b. Все, что вы делаете, вы делаете на свой страх и риск.

Простейшее подключение лазерного диода.

Подключение лазерного диода

R= (U-Ud) /I

Расчет сопротивления серии лазерного диода (напряжения U должно быть по крайней мере выше на 1 В чем падение напряжения Ud на лазерном диоде . Падение напряжения Ud 2,15 В для инфракрасного и 2,5 В для красных диодов. Никогда не устанавливайте ток лазерного диода выше 0,2 A.

Примечание : Если диод подключен к любому источнику питания (даже регулируемому) без сопротивления или регулятора тока, диод будет уничтожен! Лазерный диод имеет почти нулевое сопротивление. Падение напряжения 2,1 В не означает, что диод может быть подключен к 2.1 В!



Опыт создания лазера из DVD-RW привода Артёмом Калининым

Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!

Для нашего лазера нам понадобится во первых сломанный или не очень резак! Чем менее сломан резак и чем быстрее он может записывать диски тем лучше, да кстати он должен быть DVD-RW. Если привод записывает DVD+/-R со скоростью 16х то там стоят 200мВт красные лазеры, в 20х приводах стоит лазер 270мВт, а в приводах со скоростью 22х мощность может доходить до 300мВт. Все DVD приводы также имеют сидишный ИК лазер, но как его определить вы узнаете позже. Сразу уточню, так как возникает много вопросов. Вырезка из FAQ, которое Вы можете прочитань на нашем сайте http://lasers.org.ru/faq.html

Вопрос: А какой лазерный диод подойдет?

Ответ: Подойдет ЛД только от пишущего привода! причем:

CD-RW — мощный 100-200мВт ИК лазер 780нм

DVD-Combo (DVD-Drive/CD-recordeble) -слабый красный диод примерно как в китайской указке и мощный 100-200мВт ИК лазер 780нм

DVD-RW — мощный красный ЛД 650нм 150-300мВт и мощный 100-200мВт ИК лазер 780нм

BLU-RAY ROM — сине-фиолетовый диод 405 нм мощностью 15мВт.

BLU-RAY RW — сине-фиолетовый диод 405 нм мощностью 60-150мВт. Светит ярче красного.

Во всех остальных бытовых устройствах (принтеры, мышки, сканеры штрих кода, и т. д.) лазеров достаточной мощности нет! Везде мощность порядка 5мВт.

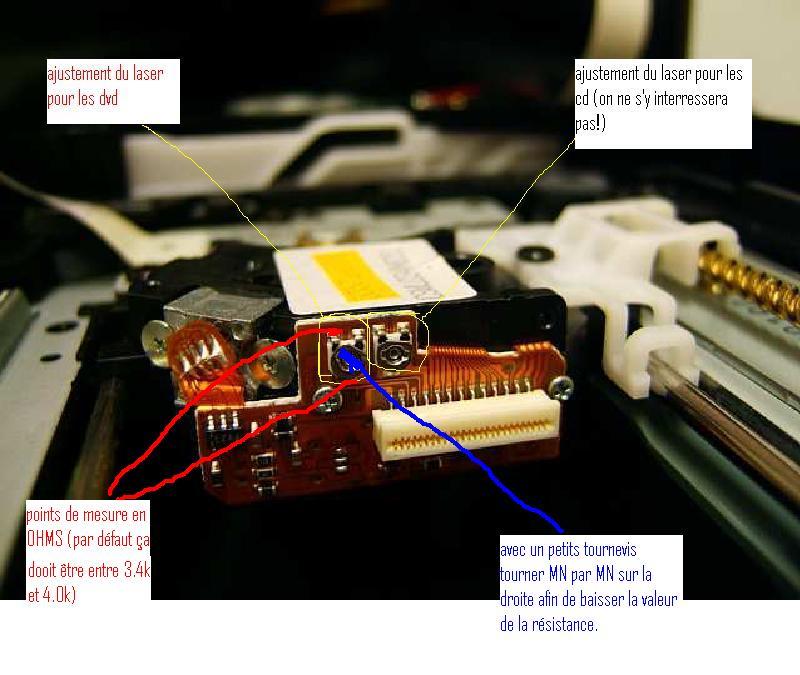

Итак приступим! Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:

Ценного там только выходная линза и два лазера. Теперь достаем самое главное — DVD лазер:

А теперь внимание! Пока вы еще не начали играть с новой игрушкой распишу ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения! не направляйте луч в глаза и в зеркало! даже глазом моргнуть не успеете, зрение станет значительно хуже! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом повредить зрение можно и со ста метров! смотрите куда светите!

Можно ли испортить ЛД(лазерный диод)? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На смом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера, КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги! чтобы электрически выводы ЛД были соединены! припаеваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!
Теперь время подумать о питании нашего лазера. ЛД питается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

Вот так лазер выглядит изнутри:

Фотка не моя.

Итак, надо бы запитать наш лазер!

Рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной. Все схемы питаются от источников постоянного тока, например аккумуляторов.

1 Вариант. Ограничение тока резистором.

Cопротивление резистора определяется экспериментально, по току через ЛД. Cтоит остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. также удобно использовать аккумулятор от мобильного телефона(любого).

Достоинства: простая конструкция, высокая надежность.
Недостатки: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать.Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батареек

А вот так он выглядит в сборе:

Два резистора по 1 Ому последовательно и два конденсатора.

Вариант 2. Использование микросхемы LM317.

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. См рисунок.

Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!

3 Вариант. Компактный. На LM2621.

Это то, что нужно! Питание от двух аккумуляторов, стабильное напряжение(а следовательно и ток) на ЛД, которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90%. И все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! И это не придел! См рисунок.

Дроссель L1 я намотал на шару, микруха умная, сама во всем разберется). Я намотал 15 витков проводом 0.5мм на дросселе от

компьютерного БП. Внутренний диаметр дросселя 2.5мм,
проницаемость феррита неизвестна. Диод шоттки любой 3-х амперный. Например 1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360. Резистором R1 настраиваем ток диода. советую при настройке подключить туда переменник на 100к. Кстати, все испытания желательно проводить на мертвом ЛД! электрические параметры остаются неизменными. Выбрав для себя подходящую схему, собираем её! Ну а дальше полет для фантазии!! нужно придумать как закрепить оптику! причем ЛД нужно поставить на радиатор! При большом токе он очень хорошо греется! так что заранее продумывайте конструкцию.

Оптика лазера.

Удобно использовать лазерную указку как основу для коллиматора. В ней стоит неплохая линза. Но луч получается примерно 5мм диаметром, а это много. лучшие результаты показывает родная оптика (выходная линза) но с ней свои трудности. фокусное расстояние мало, а значит фокус очень сложно настроить. 2 таким лучом можно влегкую шинковать черные пакеты)) если же выполнять фокусировку не в луч, а в точку, то в этой точке плавится пластмасса, режется изолента, дерево начинает аж светиться белым светом от нагрева!(6000градусов не шутки и многое другое!! Кстати у нас на форуме можно купить лазерные модули фирмы AixiZ — ими можно отлично сфокусировать луч и для дальности и для прожигания!

Вот несколько фоток луча и самой указки

А теперь бегом искать DVD привод!! )

Хотите узнать больше? тогда добро пожаловать на форум!

Если же у вас нет времени заниматься этим и вы хотите купить лазер,

советую прочитать статью:Как выбрать лазерную указку? на примере красного лазера 300мВт

Обсуждение статьи на форуме>

Мощные лазерные диоды от DVD-RW привода

Мощные лазерные диоды от DVD-RW привода

Попался мне в руки сломанный DVD-RW пишущий привод. Его судьба была ясна :). В механике
вы можете найти два лазерных диода, способных сжигать предметы. Один инфракрасный (для записи компакт-дисков) и один красный
(DVD-рекордер). Оба диода имеют примерно одинаковые по порядку характеристики и тепловые эффекты (может быть, инфра жгут чуть больше).
Свет от инфракрасного (ИК) почти невидим (и поэтому
очень опасно !!!). Красный лазерный диод также может производить мощную лазерную указку или лазерное шоу. Я поставляю оба
диоды с током 175 мА. Интересно, что лазерный блок представляет собой своего рода призму, которая объединяет два луча в
один. Поэтому я не стал спасать лазеры от блока (драйв не старый и диоды какие-то современные
которые не помещаются в оптику лазерной указки или лазерных принтеров). Алюминиевая крышка
блок (кроме магниевого корпуса) служит еще и теплоотводом, поэтому его лучше не снимать.
Диоды имеют максимальную рабочую температуру 50°C и температуру
должно быть как можно ниже (более высокая температура снижает срок службы и эффективность). Я припаял два кабеля к блоку
для обоих диодов и выполнен токостабилизирующий блок питания, позволяющий переключать работу инфракрасных светодиодов, красных светодиодов или обоих сразу.
(Обратите внимание, что работа обоих диодов одновременно создает много тепла.) С линзой (подвижная линза, расположенная близко к диску CD/DVD),
лазер был сфокусирован в нескольких миллиметрах от линзы. После снятия линзы получаю луч диаметром 5мм (т.е. лазерная указка или
лазерный источник для лазерного шоу). Если вы хотите сжечь предметы, замените линзу на линзу с меньшими диоптриями.

Что вы найдете в разных дисках:

— В DVD-RW есть 2 горящих диода: красный для DVD и инфракрасный для CD.

— Слабые красные лазеры 1 мВт
от DVD-ROM (только для чтения) годятся только для маленькой лазерной указки или слабого лазерного шоу, ничего они не сожгут.

— V combos CD-RW/DVD-ROM (запись CD и чтение DVD…сегодня похмелье), есть горящий инфракрасный диод и слабенький красный диод (как в DVD-ROM)

— И, наконец, лазеры из CD-ROM абсолютно бесполезны :). Я упоминаю этот список, чтобы избежать
глупые вопросы сгорит ли диод от сд-рома. Он не будет!



Лазер класса IIIb

Предупреждение! Лазерные диоды от привода DVD-RW излучают видимое и невидимое
лазерное излучение и они крайне опасны! Их свет может навсегда повредить глаза.
Ни в коем случае нельзя смотреть в работающий диод даже без линзы или наводить его на отражающую поверхность.
Лазерный луч может вызвать ожоги или возгорание. Обычно это лазер класса IIIb. Все, что вы делаете на свой страх и риск.

Схема текущего питания двойного лазера от записывающего DVD-RW привода с переключателем выбора режима работы (КРАСНЫЙ — ИНФРАКРАСНЫЙ — ОБА).
Резистор определяет выходной ток лазерных диодов по формуле I = 1,25/R . LM317 нужен радиатор.
Падение напряжения инфракрасного лазерного диода составляет 2,15 В, а падение напряжения красного — 2,5 В.

справа от двигателя лазерный блок, слева датчик системы Light Scribe (используется для печати изображений непосредственно на верхней стороне DVD
в драйве. Этот датчик определяет угол наклона диска).

Здесь вы можете увидеть слабый свет от датчика Light Scribe.

Красный лазер в режиме чтения.

Расположение лазеров (инфракрасный и красный)

Схема лазерной системы (вид снизу, без алюминиевого корпуса). Есть интересная призма, которая объединяет два лазера в
один луч, что позволяет использовать даже оба диода одновременно. Угол между каждым лучом составляет всего 0,06°.

А вот лазерный блок выпотрошенный

Оба диода с припаянными кабелями.

Красный лазерный диод.

Инфракрасный диод. Его свет выглядит тусклым по сравнению с красным диодом, но мощность того же порядка.
ПЗС-сенсор мало чувствителен к нему, а человеческий глаз и того меньше. Вот блок с объективом.

…и без линзы (получается лазерная указка с параллельными лучами).

Прожигание пластиковой коробки с внешней линзой (красный лазер).

Он горит!

лазерный луч. Помимо основного луча видны боковые лучи.

Луч, рассеянный линзой

Луч летит по воздуху.

Сравнение с лазерным диодом «F-LASER 5MW» мощностью 5мВт (от GME). Я использовал ток 48 мА, максимум 50 мА.
Видно, что лазерный луч мощностью 5 мВт даже слабее, чем боковые лучи лазера DVD-RW.

Лазер указал на окно.

Падение луча на стену.

Так выглядят голые лазерные диоды (5,6 мм). Слева вы видите классический диод, справа диод открытого типа.
Открытая диодная микросхема не имеет защиты и обращаться с ней нужно очень осторожно! К внутренностям диода нельзя прикасаться, и они должны быть защищены
от грязи или пыли.

Помимо приводов DVD-RW для настольных ПК, интересные диоды можно встретить и в приводах ноутбуков.

Разборка DVD-RW привода ноутбука для получения лазерного диода.

Лазерный диодный модуль. Есть диоды с нетипичным корпусом, поэтому я их оставил внутри.

Модуль после удаления ненужных частей оптики (передней линзы и углового зеркала) и кабеля припаивается к аноду красного светодиода.
Катод соединен с радиатором и припаивать его не нужно. Весь модуль можно прикрутить к дополнительному радиатору для лучшего охлаждения.

Компактный модуль лазерной указки от DVD-RW привода ноутбука.

Лазерный модуль от ноутбука на радиаторе для лучшего охлаждения.

Лазерный модуль на радиаторе. Минусовой провод припаивается к корпусу модуля, чтобы избежать ненужной пайки диодов.




Напоследок немного видео — Зажигание 5 спичек и сжигание пластика.

youtube.com/v/casIJaOWSHg?version=3&feature=player_detailpage» type=»application/x-shockwave-flash» allowfullscreen=»true» allowscriptaccess=»always»/>

Видео инструкция по разборке ноутбука DVD-RW.


Предупреждение для ламеров: Лазерный диод нельзя подключать напрямую к источнику питания. Вы должны использовать ограничитель тока или резистор.
Интересно, сколько людей настолько глупы, что подключают его напрямую, может быть, к 12 В, и удивляются, что диод
не работает. Пожалуйста, прочитайте что-нибудь об ВА характеристике лазерного диода и о расчете резисторов (закон Ома) и
стабилизаторы тока. НЕ спамьте вопросами типа «Я подключил лазер к 12В, и он не работает. Что я сделал не так?».
На такие глупые вопросы никто не ответит.

домашний

Вт — Какой номинал лазерного диода DVD

спросил

Изменено
6 лет, 10 месяцев назад

Просмотрено
10 тысяч раз

\$\начало группы\$

Я делаю «Карманный лазерный гравер» по инструкциям, но мне нужно найти замену лазерному диоду DVD-привода. (уже сломал оба моих)

Онлайн Я мог бы захотеть получить лазерный диод 12×20 мм, 5 мВт, 650 нм и корпус от AixiZ.

Однако мне нужно знать мощность лазерного диода в 5,25-дюймовом DVD-приводе IDE, чтобы я мог получить точно такой же. Я довольно долго искал точный ответ, но пока безуспешно. Я уверен, что кто-то знает, каков на самом деле ответ!

  • лазер
  • Вт

\$\конечная группа\$

1

\$\начало группы\$

Лазерный диод, на который вы ссылаетесь, — это диод для чтения , а не диод для записи . Считывающие диоды (обычно) красные и, как правило, ужасны даже для маломощных лазерных указок. Однако он имеет высочайшую стабильность и очень чистый луч.

Большинство записывающих устройств DVD используют фиолетовый лазер с длиной волны 405 нм для записи дисков. Лазеры с длиной волны 405 нм отлично подходят для гравировки, так как они являются наиболее фокусируемой длиной волны лазера, которую вы найдете на рынке сегодня.

Энергия — еще одна проблема. Вам НЕОБХОДИМА защита для глаз, особенно при использовании лазеров с длиной волны 405 нм. Пока вы не смотрите прямо на точку, вы не повредите глаза (но возможен случайный взгляд на точку). Однако вам понадобится защита, чтобы сфокусировать точку. Как правило, вам понадобится что-то, что можно использовать постоянно без перегрева, насколько это возможно.

  • При мощности 120 мВт вы можете сжигать предметы, а гравировка легко стирается.
  • При 300 мВт вы можете начать гравировать нечерные объекты, гравировка несколько текстурная, и вы ее почти не чувствуете.
  • При мощности 500 мВт вам потребуется 3 НЕЗАВИСИМЫХ механизма безопасности на вашем гравере, чтобы он был законным в Великобритании и США. у вас будет широкий спектр вещей, на которых вы можете гравировать на этом уровне мощности, вы можете захотеть, чтобы вентилятор работал для охлаждения материала.
