Коробка распределительная для чего: Применение распределительных коробок

Содержание

Применение распределительных коробок

Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.

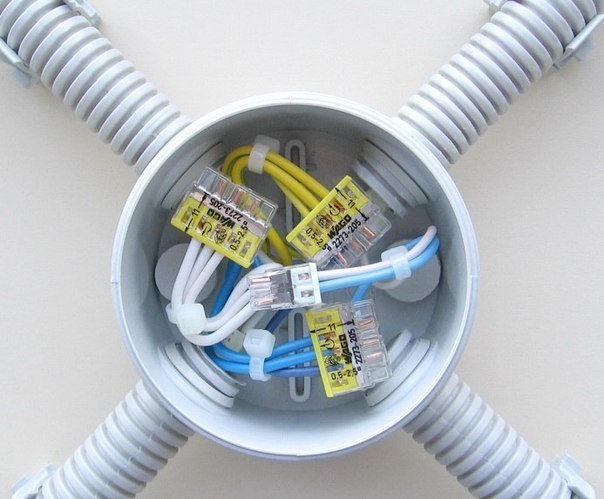

Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.

Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому. Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра. Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях.

У каждого материала есть свои плюсы и минусы: например, металлические коробки стойки к механическим повреждениям, температурным перепадам и атмосферным воздействиям, а пластиковые изделия не нужно заземлять, так как они сделаны из непроводящего материала, который не сможет замкнуть провода, если те коснутся сторон коробки. Выбор типа и габаритов электрических коробок будет зависеть от схемы электропроводки и места её расположения.

Распредкоробка для наружной проводки называется ещё накладной. Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55, имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.

Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.

Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.

Другой вид монтажных коробок — подрозетники — используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение — фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.

Советы и рекомендации

Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей. В зависимости от толщины и количества проводов, предназначенных для сращивания или подключения, возможно, потребуется немного больше места, чем может предложить стандартное изделие, и тогда придется заменить существующую конструкцию, сделав выбор в пользу более глубокого или широкого варианта. Надо запомнить, что ни одно силовое соединение не должно происходить вне коробки — как в целях безопасности, так и из соображений удобства обслуживания.

Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.

Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта. Ваши распределительные коробки могут также потребовать размещения заземляющих проводов в дополнение к «горячим» и «нейтральным» кабелям.

Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.

С ассортиментом распределительных коробок торговой сети «Планета Электрика» Вы можете ознакомиться в каталоге.

Распределительная коробка.Виды и устройство.Применение и монтаж

Распределительная коробка представляет собой компактный бокс для соединения электрических проводов. Она обеспечивает эффективное и безопасное подсоединение разводки к основному кабелю питания. Ее применение решает проблему отсутствия изоляции в местах скрутки. Благодаря съемной крышке она позволяет с легкостью добраться к монтажной точке и провести ее ремонт или замену отдельных участков кабеля.

Распредкоробка представляет собой круглую или прямоугольную коробку с боковыми отверстиями для ввода проводов. По способу монтажа ее конструкция бывает закрытой или открытой. Первая имеет особое строение, которое позволяет проводить установку в специально подготовленное углубление в стене. Таким образом, скрытый бокс заштукатуривается, что делает конструкцию максимально незаметной, но в то же время обеспечивает свободный доступ для проведения обслуживания проводки.

Открытая распределительная коробка монтируется на ровную поверхность стены. В нее заводятся провода, которые не прокладываются по предварительно подготовленным штробам. Такой бокс выглядит менее аккуратным, но позволяет провести более легкую разводку от основного кабеля к требуемым потребителям. Открытые боксы позволяют легко менять провода, в случае их непригодности. При этом отпадает необходимость в их вырыванию со стеной, в отличии от скрытых распредкоробок.

По степени безопасности распределительная коробка разделяется на следующие виды:

Обычные.
Пылезащищенные.
Брызгозащищенные.
Пожаростойкие.

Обычная распределительная коробка применяется для прокладки кабеля в электрических сетях на 220В. Ее использование допускается как в домашних, так и в промышленных помещениях. В таких коробках крышки не имеют уплотнительных резинок, как и боковые вводы для кабеля. Стандартные отверстия не позволяют добиться достаточной герметичности, что позволяет использовать боксы только в совершенно сухих помещениях, не контактирующих с сыростью.

Пылезащищенные боксы представляют собой более совершенную конструкцию, которые имеют уплотнительные резинки, блокирующие попадание внутрь коробки пыли. Такой тип применяется на особых объектах, где происходит образование большого количества грязи. Их часто можно встретить в производственных помещениях мельниц и на деревообрабатывающих предприятиях, где осуществляется распиловка древесины.

Брызгозащищенные коробки имеют уплотнительные резинки как на крышке, так и во вводных отверстиях для кабеля. Они создают высокую герметичность, что препятствует проникновению сырости внутрь бокса. Такой тип конструкции практически не используется в домашних помещениях, поскольку обеспечивает излишнюю защиту. Их можно встретить на пищевых предприятиях и заводах химической промышленности, где образовывается высокая концентрация пара.

Жаропрочная или как их еще называют взрывозащищенная – это распределительная коробка, которая обеспечивает не только герметизацию соединения, но и имеют в своей конструкции специальные зажимы. Использование последних обеспечивает надежное прилегание жил проводов, что препятствует образованию искры в контактах. Такие коробки применяются на промышленных объектах, которые работают с взрывоопасными веществами. Благодаря использованию пожаробезопасных боксов искра не создается, что исключает вероятность взрыва в случае увеличения опасной концентрации горючих газов, которые могли бы проникнуть внутрь коробки.

Строение

Распределительные коробки имеют различную внутреннюю конструкцию. Одни предусматривают соединение проводов путем скрутки или спайки, после чего открытые участки без изоляции защищаются специальными колпачками или изолентой. Также производители предлагают более совершенные конструкции со специальными клеммами.

Коробки с клеммами следует выбирать в тех случаях, когда необходимо проводить разводку электрической сети с использованием алюминиевых и медных проводов. Как известно, в результате скрутки этих двух металлов происходит окисление, от которого контакт между двумя жилами исчезает. Клеммы в таком случае выступают в качестве посредника. С одной стороны она контактирует с медью, а с другой с алюминием. Цветные металлы не окисляются при касании к стали, что полностью исключает подобные затруднения.

Материал коробок

Коробки изготовляются из пластика или металла. Самыми популярными являются пластиковые боксы.

Из них сделаны практически все конструкции, предлагаемые сейчас на рынке. К их преимуществам можно отнести:

Невысокая стоимость.
Диэлектрические свойства.
Возможность изготовления в сложных формах.
Невысокая масса.
Стойкость к коррозии.

Металлические коробки применяются для установки в промышленных помещениях, таких как мастерские, ангары и склады. Они обеспечивают не только надежное соединение, но и обладают высокой механической стойкостью в случае нанесения физического удара, который может произойти в результате проведения различных производственных работ. В тех случаях, когда пластиковая коробка выйдет из строя, металлическая продолжает служить без изменения характеристик соединения и уровня их защиты.

Коробка из металла имеет заводскую покраску, которая защищает ее от коррозии. Несмотря на это, краска и грунтовка не является вечной, поэтому в результате эксплуатации защитное покрытие может сойти, что приведет к появлению ржавчины. Бокс из металла оснащается герметичными резиновыми уплотнителями, препятствующими проникновению влажного воздуха, который способен привести к окислению соединений, а также разрушению корпуса бокса изнутри. Также бывают модели со специальными резьбовыми входами, для особых линий.

Важные правила при установке монтажного бокса

Перед тем, как проводить покупку распределительных коробок для проведения разводки электрических проводов следует ознакомиться с правилами монтажа. Их знание позволит оценить специфику будущей работы. К главным рекомендациям можно отнести:

Расстояние между коробкой и потолком не должно превышать 10-30 см.
При проведении скрытого монтажа требуется подготовить нишу в стене под форму каждой коробки
Распределительная коробка должна соответствовать по форме и цвету общему дизайну помещения.
Если распредкоробка окажется закрытой, в случае использования фальшстены или навесного потолка, то требуется создать ревизионный люк для их обслуживания.

При покупке распредкоробки важно отталкиваться от толщины используемого кабеля. Она должна быть точно подобрана под боковые отверстия в коробке. Для скрытого бокса самой удачной конструкцией является скругленная, поскольку она позволяет проводить установку в круглую нишу, подготовленную корончатым сверлом с помощью ударной дрели или перфоратора. Пробить квадратное отверстие будет гораздо сложнее и потребует больше времени. Также не стоит забывать, что выбрав форму круглого бокса, следует позаботиться о наличии корончатого сверла соответствующего диаметра.

Недостатки использования распредкоробок при монтаже электрической проводки

Распределительная коробка дает не только преимущества, но и недостатки. Во время прокладки электрических сетей следует учитывать, что данная конструкция не всегда может выдержать большие нагрузки. Конечно, она очень удобная и позволяет проводить безопасное соединение проводов различного сечения и исключает перерасход кабеля, но бывают исключения, когда распредкоробка будет неуместной.

Многие электрики рекомендуют избегать подобной технологии и проводить автономную линию от щитка к каждой розетке. При таком монтаже действительно обеспечивается максимальная безопасность, но получается огромный расход кабеля. В квартирах дешевле проложить один толстый провод в каждую комнату до коробки, а от нее подключать розетки и выключатели, поскольку особо мощные потребители в таком жилье не устанавливаются. Исключением может быть бойлер или котел.

Фактический отказ от коробок требует создания широкой штробы под потолком для горизонтальной прокладки большого количества кабелей, каждый из которых будет расходиться к нужной розетке или выключателю. В таком случае монтажные работы будут сопровождаться огромным количеством пыли и потребуют больше времени, не говоря уже о финансовых затратах.

Каждое из мнений имеет место для существования. Действительно, если розетка будет питать мощное устройство, то все дополнительные соединения, которые образовывает распределительная коробка, будут существенно нагревателя, что повышает риск короткого замыкания. Чтобы минимизировать все опасности, рекомендовано для действительно мощных потребителей прокладывать отдельный провод. Использовать коробки только от проверенного производителя.

Для чего используется распределительная коробка? Оценка коммерческого использования

Почти в каждой современной электрической системе требуются распределительные коробки. Однако коммерческие электрические системы часто подвергаются более жестким условиям, чем бытовые системы. Для коммерческого применения важно выбирать модели распределительных коробок, которые созданы в соответствии с более жесткими стандартами и оснащены функциями коммерческого уровня.

Для чего сегодня в коммерческих целях используется распределительная коробка? Как найти соединительную коробку, соответствующую потребностям вашего приложения? Впереди мы поговорим о некоторых наиболее распространенных коммерческих случаях использования распределительных коробок. Мы также покажем вам некоторые особенности корпусов Polycase, которые предлагают идеальные решения для защиты вашей проводки!

Для чего используется распределительная коробка в коммерческих целях?

Распределительная коробка представляет собой электрический шкаф, в котором находится одно или несколько соединений проводки. Коробка защищает соединения, которые обычно содержат уязвимые точки, такие как сращивания проводов, от условий окружающей среды и случайного прикосновения. Как вы прочтете в нашем руководстве по распределительной коробке, любая точка соединения двух проводов должна быть защищена распределительной коробкой.

Это делает соединительные коробки столь же важными в коммерческих приложениях, как и в жилых помещениях. Тем не менее, коммерческие распределительные коробки часто должны соответствовать гораздо более широкому диапазону спецификаций, чем бытовые коробки. К счастью, Polycase предлагает полный спектр корпусов, разработанных для обеспечения высокой производительности в коммерческих распределительных коробках.

Чтобы получить правильный уровень защиты при выборе корпуса, предприятия должны учитывать конкретные требования своих вариантов использования. В следующих разделах мы рассмотрим некоторые факторы, которые необходимо знать, начиная с основного решения о том, какой материал вам нужно использовать.

Металлические и пластиковые распределительные коробки

Корпуса распределительных коробок могут быть изготовлены из металла (обычно из алюминия или нержавеющей стали) или пластика (обычно из поликарбоната или АБС-пластика). Выбор между пластиковыми и металлическими распределительными коробками является одним из первых важных моментов при выборе типа корпуса для коммерческого применения.

Выбор зависит от того, какие материалы кабелей и кабелепроводов вы используете. Кабель с металлической оболочкой и металлический кабелепровод обычно требуют распределительной коробки из нержавеющей стали для обеспечения заземления. Пластиковые соединительные коробки являются стандартным выбором для неметаллических кабелей. Polycase предлагает варианты как металлических, так и пластиковых распределительных коробок, и позже мы рассмотрим некоторые лучшие варианты для обоих вариантов.

Выбор распределительной коробки нужного размера

Размер самой распределительной коробки также является важным фактором при выборе. Мы подробно рассматриваем эту тему в нашем руководстве по размерам распределительных коробок, включая стандартные размеры распределительных коробок, установленные Национальным электротехническим кодексом. Коммерческие распределительные коробки обычно больше, чем жилые распределительные коробки, поскольку они часто содержат больше разъемов одновременно.

Подводя итог, вам необходимо учитывать как объем коробки (общее пространство внутри коробки), так и ее заполнение (общий размер компонентов внутри коробки). Используйте таблицы размеров распределительных коробок NEC, чтобы найти корпус нужного размера в зависимости от того, сколько проводников вам нужно. Расстояние между проводами также может быть фактором, который следует учитывать, поскольку размещение проводов в непосредственной близости может создать помехи в вашей системе.

Основные характеристики коммерческих распределительных коробок

Материал и размер — не единственные два фактора, на которые следует обратить внимание при выборе коммерческой распределительной коробки. Функции корпуса, которые мы обсудим ниже, также применимы во многих различных коммерческих приложениях.

1. Рейтинг NEMA или рейтинг IP

Эти две рейтинговые системы измеряют защитные свойства электрических корпусов, включая распределительные коробки. (Прочтите наше руководство по NEMA и IP, чтобы понять различия!) По сути, эти рейтинги корпусов позволяют вам выбрать корпус, обеспечивающий уровень защиты, необходимый для ваших проводных соединений.

Ознакомьтесь с местными коммерческими электротехническими нормами, чтобы узнать, нужно ли вам использовать распределительные коробки с определенным рейтингом NEMA или IP. В большинстве случаев коммерческие электрики и инженеры, которые работают с вашей электрической системой, смогут указать вам правильный рейтинг NEMA или IP в соответствии с требованиями местных норм.

2. Специальные вырезы/выбивные заглушки

По определению, распределительные коробки почти всегда требуют вырезов и/или заглушек для выполнения своих функций. В большинстве распределительных коробок потребуются вырезы для кабелей и кабелепроводов, которые входят в корпус и выходят из него. Однако это также означает, что корпус должен соответствовать рейтингу NEMA или IP в местах входа и выхода кабелей.

Индивидуальные варианты обработки с ЧПУ Polycase упрощают получение точных вырезов, которые вам нужны в коммерческих распределительных коробках. Кроме того, мы предлагаем несколько различных моделей кабельных вводов для защиты кабельных вводов в корпусах. Для действительно мгновенной настройки мы предлагаем серию SK со встроенными выбивными отверстиями, разработанными для стандартных размеров кабелей.

3. Цифровая печать

Распределительные коробки в коммерческих системах часто необходимо маркировать идентификаторами или инструкциями. Техническим специалистам может потребоваться знать, какие конкретные соединения расположены в распределительной коробке или какие коробки требуют дополнительных мер предосторожности. По этой причине предприятия могут нанимать специализированные полиграфические компании для настройки своих распределительных коробок или могут печатать этикетки и прикреплять их самостоятельно.

Polycase предлагает более простой и быстрый способ получить индивидуальную HD-печать на распределительных коробках. Мы предлагаем великолепную полноцветную цифровую печать на различных моделях корпусов. Кроме того, мы печатаем чернилами, устойчивыми к царапинам и выцветанию, чтобы все рисунки оставались четкими и разборчивыми как можно дольше.

4. Крышки с откидными петлями

Некоторые точки подключения должны быть легко доступны для техников для устранения неполадок, особенно соединения, которые подают питание на важные компоненты системы. Корпуса с откидными крышками являются отличными распределительными коробками для этих приложений.

К счастью, навесные шкафы Polycase обеспечивают эти преимущества без ущерба для безопасности и защиты. Корпус с откидной крышкой может по-прежнему быть водонепроницаемым и/или пыленепроницаемым при добавлении уплотнителя на дверце. В целях безопасности мы включаем в наши навесные шкафы встроенные накладки для замков, чтобы можно было легко прикрепить висячий замок.

5. Оборудование для поверхностного монтажа

Коммерческие распределительные коробки обычно монтируются на стены или другие плоские поверхности, и вам потребуется монтажное оборудование для надежного крепления распределительной коробки. Монтажные ножки и фланцы являются одними из наиболее распространенных и практичных способов добавления монтажного оборудования в электрическую распределительную коробку.

Некоторые модели корпусов Polycase поставляются с уже прикрепленными монтажными ножками, фланцами или другим оборудованием. В других случаях покупатель может оснастить корпус комплектом привинчиваемых ножек. Если вы выбираете модель корпуса, в которой используются аксессуары для поверхностного монтажа, обязательно приобретайте аксессуары, предназначенные для работы с используемой вами моделью.

6. Класс огнестойкости UL 94

Класс огнестойкости UL 94 измеряет способность материала к самозатуханию при воздействии открытого огня. Это может быть ключевой характеристикой коммерческих распределительных коробок, поскольку помогает предотвратить распространение электрического пожара. Самый высокий класс пламени UL (UL 5VA) означает полностью негорючий ящик, а самый низкий (UL H-B) снижает скорость горения, но не самозатухает полностью. См. наше руководство по UL 94 рейтинга пламени для полного объяснения.

Коммерческое применение распределительных коробок

Большинство коммерческих электрических систем имеют несколько распределительных коробок, а в больших системах их может быть сотни или тысячи. Но как организации интегрируют и внедряют эти блоки в свои электрические системы?

Ответ на этот вопрос зависит от конкретных условий применения. Давайте рассмотрим некоторые распространенные области применения коммерческих распределительных коробок и то, как конкретные опасности каждой среды определяют тип необходимой вам коробки.

1. Офисы и магазины

Коммерческие офисы и магазины, как правило, наименее требовательны к распределительным коробкам. Тем не менее, эти приложения по-прежнему нуждаются в базовой защите от несанкционированного доступа и случайного прикосновения, а также им обычно требуются распределительные коробки большего размера, чем в стандартных бытовых коробках.

Иногда для этих приложений не требуются корпуса NEMA или IP. В других случаях подходящим выбором будет модель для помещений, например корпус NEMA 1 или корпус NEMA 12. Тем не менее, в зонах, подверженных неблагоприятным условиям, по-прежнему могут потребоваться наружные распределительные коробки. Указание распределительной коробки, которая немного превосходит требования, может быть разумной стратегией повышения отказоустойчивости системы.

2. Склады и распределительные центры

Большинство складов и распределительных центров не подвержены суровым условиям окружающей среды, но, тем не менее, они требуют применения. Эти объекты часто используют много электроэнергии для питания систем освещения, климат-контроля и других предметов первой необходимости.

Коммерческие шкафы для складов и центров обработки данных должны иметь ударопрочную конструкцию, достаточно места для размещения большого количества соединений и часто иметь класс огнестойкости UL 94. Подобным логистическим приложениям также могут потребоваться наружные распределительные коробки для погрузочных доков и других частично открытых мест.

3. Морская среда

Морские применения, такие как грузовые порты, причалы или морские суда, являются одними из самых требовательных для любого типа электрических компонентов. Электрические соединения в этих местах должны выдерживать волны, ветер, агрессивную соленую воду и, возможно, даже погружение в воду.

Таким образом, неудивительно, что для этих сред требуются корпуса, соответствующие наивысшему уровню шкалы NEMA и/или IP. Распределительные коробки NEMA 4X особенно распространены благодаря своей коррозионной стойкости, а корпуса NEMA 6P также популярны благодаря своей экстремальной защите от проникновения воды.

4. Производственные помещения

В обрабатывающей промышленности требуются чрезвычайно надежные и хорошо защищенные электрические системы. Высоковольтные нагрузки часто распределяются через чрезвычайно сложные системы по многочисленным ответвлениям. Многие производственные предприятия также представляют опасность, например разлетающиеся обломки и брызги воды.

Все эти факторы могут привести к чрезвычайно сложным условиям. Корпуса NEMA 12 — хороший выбор для менее напряженных производственных условий. С другой стороны, в более опасных средах могут потребоваться корпуса для наружного применения, такие как корпуса NEMA 3R или корпуса NEMA 4X. Наконец, производство — еще один сектор, в котором UL 9Часто требуется 4 класса пламени.

5. Медицинские учреждения

Медицинские учреждения также имеют большие и сложные электрические системы, для которых требуются прочные распределительные коробки. Надежность и простота доступа особенно важны в медицинских приложениях, поскольку сбой в электросети может поставить под угрозу жизнь.

Внутренние распределительные коробки, такие как корпуса NEMA 12, являются обычным выбором для медицинских учреждений. Однако многие медицинские учреждения также являются частью крупных медицинских кампусов с многоквартирными электрическими системами. В таких случаях кожухи наружного исполнения (часто заглубленные под землю) являются неотъемлемой частью безопасной и функциональной местной энергосистемы.

5 лучших коммерческих распределительных коробок от Polycase

Polycase является ведущим поставщиком коммерческих электрических шкафов, включая внутренние и наружные распределительные коробки. В этом разделе мы расскажем о некоторых из наших самых популярных моделей электрических распределительных коробок.

1. Polycase Серия ZQ

Распределительная коробка серии ZQ обладает непревзойденными характеристиками для использования вне помещений. Эти модели отлиты из ударопрочного поликарбоната, который легко модифицируется любыми индивидуальными вырезами. Полный ассортимент принадлежностей серии ZQ, таких как кабельные вводы, упрощает оснащение распределительных коробок практически для любых условий, а пылевлагозащита NEMA 6P защищает их даже в самых неблагоприятных условиях.

2. Серия Polycase ZH

Наши модели серии ZH представляют собой навесные корпуса из поликарбоната NEMA 6P, предназначенные для универсального применения в коммерческих целях. Благодаря защелкам из нержавеющей стали и встроенной защелке замок серии ZH настолько же надежен, насколько и прочен. Его также невероятно легко настроить в соответствии с вашими требованиями благодаря нашим надежным внутренним параметрам настройки.

3. Серия Polycase SK

Серия SK поставляется с предварительно вырезанными заглушками, которые обеспечивают быструю и универсальную настройку практически для любой конфигурации распределительной коробки. Эти заглушки легко удалить с помощью стандартной отвертки, а аксессуары серии SK, такие как кабельные вводы, упрощают поддержание требуемого уровня защиты.

4. Серия Polycase AN

Нужна металлическая распределительная коробка, способная выдержать суровые условия коммерческого применения? Алюминиевые корпуса Polycase серии AN могут стать идеальным выбором. Эти прочные литые под давлением алюминиевые коробки обеспечивают всю надежность, которая требуется распределительным коробкам коммерческого класса, и они соответствуют стандарту NEMA 6P для работы даже в самых напряженных условиях.

5. Серия Polycase SA

Корпуса из нержавеющей стали серии SA являются одними из самых прочных и элегантных вариантов распределительных коробок. Они изготовлены из высококачественной нержавеющей стали 304, а их рейтинг NEMA 4X означает, что они прошли испытания на превосходную коррозионную стойкость. Серия SA также является одной из самых надежных моделей корпусов благодаря встроенной защелке с ключом.

Поликарбонатный корпус Polycase SK-12 с заглушками

Компания Polycase гордится тем, что предлагает самое дружелюбное и компетентное обслуживание клиентов любого производителя корпусов. Мы будем рады помочь вам с проектированием и выбором распределительной коробки для вашего коммерческого применения! Просто позвоните нам по телефону 1-800-248-1233 или свяжитесь с нами через Интернет, чтобы получить бесплатное предложение по вашим индивидуальным распределительным коробкам.

Авторы изображений

Pixachi/Shutterstock.com

Sophon Nawit/Shutterstock.com

Salmanalfa/Shutterstock.com 9000 3

Определение распределительной коробки

Это неотъемлемая часть электропроводки любого дома. система.

Элизабет Вайнтрауб

Элизабет Вайнтрауб — опытный, отмеченный наградами эксперт по недвижимости, обладающий более чем сорокалетним опытом продажи и обслуживания недвижимости.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26.02.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен
Эмили Эстеп

Эмили Эстеп — биолог растений и журналист, которая работала в различных онлайн-новостях и СМИ, писала и редактировала темы, включая науку об окружающей среде и комнатные растения.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Ана Кадена

Распределительные коробки являются неотъемлемой частью систем электропроводки как в домах, так и в зданиях. В этих металлических или пластиковых коробках размещаются и надежно защищаются электрические соединения конструкции. Эти электрические корпуса бывают разных размеров и типов.

Распределительная коробка в действии

Распределительная коробка служит общим местом встречи электрических проводов, где они соединяются, прежде чем двигаться дальше. Эти коробки защищают горячие (черные), белые (нейтральные) и заземляющие (зеленые или медные) электрические провода и могут содержать провода других цветов для второстепенных функций и освещения.

Заключенный в кожух провод Romex проходит от главного электрического щита (или вспомогательного щита) к распределительной коробке. Romex — это торговое название электрического провода с неметаллической оболочкой, который чаще всего используется для ответвления жилой электропроводки. Провода подключаются к оригинальному проводу Romex и распределяются по другим коробкам с приборами. Все калибры проводов (размеры диаметров проводов) должны быть одинаковыми.

Все распределительные коробки должны быть закрыты, установлены правильно и в соответствии с применимыми строительными нормами. Крышка защищает провода, не пропускает грязь и пыль, предотвращает попадание влаги внутрь коробки. Крышка также предотвращает воспламенение горючих материалов искрами в случае возникновения дуги из-за неплотного соединения или короткого замыкания.

Безопасность прежде всего при работе с распределительной коробкой

Всегда отключайте питание перед работой с распределительной коробкой. Вы не хотите быть несчастным человеком, который натыкается на очень опасный провод под напряжением.

Предупреждение

Поскольку иногда бывает сложно выяснить, какой выключатель управляет помещением, в котором вы работаете, и часто через одну распределительную коробку проходит несколько ответвленных цепей, лучше отключить главный выключатель. Знание того, что все питание отключено, устраняет любую путаницу и устраняет риск потенциально фатальной ситуации. Небольшое неудобство заключается в том, чтобы сбросить цифровые часы, чтобы предотвратить травмы или смерть.

Наконец, проделайте отверстие, чтобы обеспечить путь для проводов, чтобы войти в коробку. Используйте кабельный зажим, чтобы закрепить проводку Romex, которая входит в коробку, и закройте провода внутри коробки с помощью гаек. Если вам трудно скрутить провода вместе, используйте плоскогубцы, чтобы обернуть черный к черному и белый к белому, прежде чем прикреплять гайку для провода. Затем надежно заземлите коробку.

Установка коробки

Профессионалы обычно рекомендуют установить распределительную коробку, подведя новый провод от главного электрического щита к коробке, а не отводя от существующей электрической коробки. Вы делаете это, чтобы избежать перегрузки цепи, что помогает защититься от потенциального электрического возгорания.

При добавлении цепи в старый дом проложите новый провод Romex от электрощита. Вы не хотите подключать дорогой телевизор с большим экраном или компьютер с необходимыми данными к старой двухпроводной розетке.

Вы можете купить распределительные коробки в большинстве хозяйственных или хозяйственных магазинов. Распределительная коробка обычно стоит меньше, чем ужин на двоих в McDonald’s, и повышает безопасность электрической системы вашего дома. Пока вы покупаете коробку в магазине, возьмите пару дополнительных крышек для незакрытых распределительных коробок, которые вы можете найти в гараже вашего дома или во время осмотра чердака.

Электрики обычно крепят распределительную коробку к прочному конструктивному месту, например к стойке или балке, что важно, если коробка поддерживает светильник. У некоторых распределительных коробок есть крылья, которые помещаются в вырезанное отверстие в гипсокартоне, но большинство этих коробок недостаточно прочны или устойчивы для поддержки более тяжелых осветительных приборов. Обязательно проверьте указанную грузоподъемность используемой коробки и вес устанавливаемого прибора, и никогда не используйте коробку с крылышками для установки потолочного вентилятора.
