Контактор модульный это: Как выбрать модульный контактор

Как выбрать модульный контактор

На производстве и в быту используется электрооборудование, требующее частого включения и выключения с помощью управляющего аппарата. Для частого размыкания и замыкания цепи разработаны специальные приборы, обладающие значительной износостойкостью – модульные контакторы.

Что из себя представляет модульный контактор?

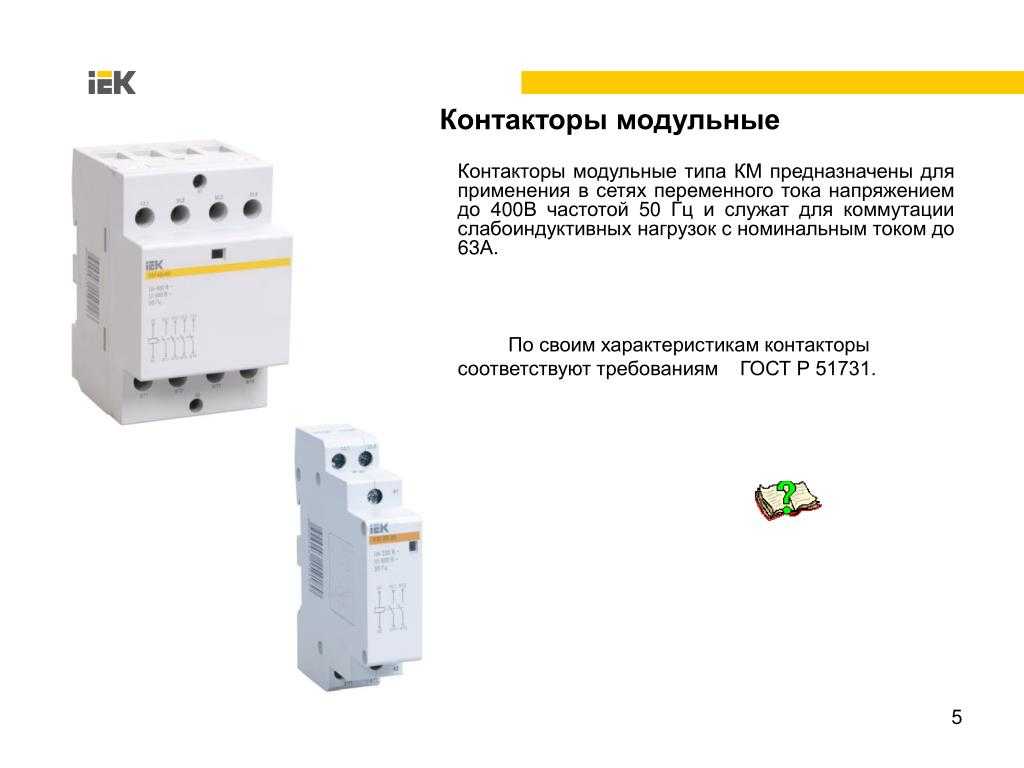

Модульный контактор – устройство, использующееся для управления электрооборудованием. Аппарат в модульном исполнении способен функционировать в сетях постоянного и переменного тока и предназначен для крепления на DIN-рейку.

Основа устройства – катушка, сердечник, якорь, главные и блок-контакты. На обмотку подается управляющее напряжение, и в катушке создается магнитное поле, приводящее в движение якорь, который, в свою очередь, притягивается к сердечнику и вызывает изменение положения контактов. В зависимости от первоначального состояния, они замыкаются или размыкаются. Блок-контакты отвечают за реверсивный ход. Для защиты прибора от дуги, появляющейся при разрыве цепи, контактор оборудуется дугогасительной системой.

Все детали устройства помещаются в корпус, предохраняющий их от внешних воздействий – механических и термических.

ИЭК

Артикул: MKK10-20-20

17069590-79a5-4901-9e5e-4fba44464a8c

Контактор модульный КМ20-20 AC 20А 230В MKK10-20-20

ABB

Артикул: GHE3291102R0006

96500172-b8eb-4737-b01e-0b51f00f3531

Модульный контактор ESB-24-40 (24А AC1) катушка 220В АС/DC GHE3291102R0006

TDM

Артикул: SQ0213-0002

41b54a59-5076-45b7-95b6-1e93b2ff5506

Контактор модульный КМ63/2-25 25А 230/400B SQ0213-0002

Schneider Electric

Артикул: A9C20843

b6c053bc-4a96-4529-8bc3-f88c412dd1bf

Контактор мод. iСТ Acti9 40А 3п 3НО 230/240В A9C20843

Евроавтоматика F&F (ФиФ)

Артикул: EA13. 001.010

f9a8428b-4051-4557-bba7-2b33b52ca542

Контактор модульный ST40-40/24 контакт 4NO, 24В 40А EA13.001.010

Сфера применения и назначение

Модульные контакторы – это универсальные устройства, пригодные для промышленного и бытового использования. И в том, и в другом случае приборы применяются для управления вентиляционными и обогревательными системами. Для этого аппараты дополняются температурными датчиками и реле времени, обеспечивающими срабатывание через определенные временные промежутки или при заданной температуре.

Помимо этого, аппараты помогают контролировать работу насосов, осветительных приборов и другого оборудования. Также с использованием контактора можно организовать систему АВР – автоматического ввода резерва. Конструкция устройства позволяет реализовать обычную и реверсивную схему управления электродвигателем.

Как выбрать модульный контактор

Выбор устройства зависит от характеристик сети и нагрузки, для управления которой предполагается использовать аппарат.

Контакторы постоянного и переменного тока применяются в соответствующих сетях. Модели первого типа подходят для управления асинхронными двигателями, обогревателями и прочим электрооборудованием; изделия второго типа контролируют пуск электродвигателей.

Напряжение основной цепи – фактор, также влияющий на выбор. Существуют аппараты на 380/660В и 220/440В.

Помимо перечисленных параметров, учитывают количество полюсов и фазность контакторов, наличие вспомогательных контактов и способ разрыва цепи.

Как и в случае с другими товарами, при покупке контакторов без внимания не оставляют торговую марку и цену устройства. Продукт, выпущенный известным производителем, скорее всего прослужит дольше безымянного дешевого аналога.

Модульный контактор – для чего он нужен в квартире

Автоматизация электрических сетей позволяет обеспечить более эффективную и безопасную электрификацию объекта. Например, автоматизировать процесс замыкания и размыкания электросети можно с помощью модульных контакторов. По сути, они выполняют ту же работу, что и рубильники, но, в отличие от них, способны производить эту операцию до нескольких тысяч раз в секунду и управляться в полностью дистанционном режиме. Использоваться такое устройство может в сетях как постоянного, так и переменного тока, в том числе в квартирах. Настало время разобраться в принципе действия и необходимости установки модульных контакторов в квартирах.

По сути, это электромагнитное устройство, в конструкцию которого входят подвижные и неподвижные контакты, их количество варьируется в зависимости от модели контактора. Подвижные и неподвижные контакты постоянно сходятся и расходятся, благодаря чему обеспечивается подача тока в цепь и отключение сети. В отличие от других приспособлений этого типа, модульным контактором невозможно управлять механически: в обычном режиме контакты находятся в разомкнутом состоянии, замкнуть цепь вручную невозможно. Замыкание цепи происходит только при подаче напряжения. Эта особенность обеспечивает безопасность использования электросети. По сравнению с обычными переключателями такие устройства отличаются более высоким качеством материалов и сборки, что также минимизирует риски возникновения аварийных ситуаций. К числу преимуществ можно добавить еще и бесшумную работу, легкую установку и компактные габариты.

Разновидности модульных контакторов

Положительные качества, о которых говорилось выше, свойственны всем разновидностям модульных контакторов:

• трехполюсным;
• двухпозиционным;
• модифицированным.

Каждый из этих типов имеет свои особенности – конструкционные и особенности использования. Например, трехполюсный контактор имеет в конструкции два встроенных тепловых защитных реле, такие модели используются в сетях переменного тока, а модифицированные контакторы оснащаются пускателями реверсивного или нереверсивного типа. Выбор определенной модели зависит от места установки, типа сети и способа использования.

Использование модульного контактора в квартире

Коммутационные приборы устанавливаются в квартире для включения и отключения мощных нагрузок:

• освещения;
• отопительных устройств;
• вентиляционных систем.

Все-таки гораздо большее распространение такие устройства приобрели не в квартирах, а в частных домах, где с их помощью организовано включение и отключение двигателей, насосов и других энергоемких агрегатов. Для использования в квартире и частном доме отлично подойдет модульный контактор ABB, который устанавливается на din-рейку. Особенностью устройств этого типа является возможность монтажа с другим модульным оборудованием, благодаря чему экономится до 15% полезного пространства внутри электрощитка.

Приобрести модульные контакторы на самых привлекательных условиях можно в компании «СКМ Электро», которая специализируется на комплексных поставках электрооборудования. В каталоге представлены коммутирующие устройства для построения электросети от ведущих мировых брендов, что гарантирует надежность и долговечность оборудования. Клиенты могут рассчитывать на доступную стоимость продукции, а также удобный сервис. Мы поможем смонтировать в квартире или доме надежную, удобную и безопасную электрическую сеть.



Определение, принцип работы и функция

Содержание

Основным средством управления силовыми цепями и цепями двигателя в коммерческих и промышленных установках всегда был модульный контактор. Эти механические соединители обычно монтируются на стенах и могут сильно различаться по размеру и емкости. Модульные контакторы являются незаменимыми устройствами в промышленной среде, используются в основном для удаленного переключения нагрузок, обеспечивая, таким образом, автоматизированное управление электрическими цепями и устройствами в различных строительных конструкциях.

Что такое модульный контактор?

Модульные контакторы представляют собой устройства с электрическим управлением, функция которых заключается в замыкании или разрыве соединения между источником питания и нагрузкой. В основном они используются для автоматизации процессов в зданиях и сооружениях, работают как коммутационные устройства. Типичный контактор включает в себя от одного до четырех полюсов других контактов, а также сети переменного и постоянного тока.

Определение

Модульный контактор представляет собой электромагнитное устройство, используемое для включения и выключения тока в любой электрической цепи. Поскольку он электромагнитный, усилие для размыкания или замыкания контактов создается исключительно электромагнитом. Контактор обычно питается на более низком уровне, чем цепь, и это устройство стало чрезвычайно популярным в различных системах автоматизации.

Принцип работы

Каждый модульный контактор состоит из трех основных компонентов, отвечающих за его принцип работы: катушка, контакты и корпус. Когда на катушку контактора подается напряжение, главные контакты устройства меняют положение, позволяя электрическому току передаваться на нагрузку. Когда катушка обесточивается, магнитная сила обращается в нуль.

Функция

Модульные контакторы

в основном используются в приложениях большой мощности. Когда они являются частью мощной системы управления освещением, они располагаются в конфигурации с фиксацией, которая включает две катушки, работающие в тандеме. Принцип работы напоминает блокирующее реле, и он особенно распространен в установках промышленного освещения.

Связанная статья: Различные типы контакторов и принцип их работы

Преимущества использования модульного контактора

• Бесшумная работа. Большинство модульных контакторов не издают гудящего шума. Таким образом, они обеспечивают тихую работу. Это важно там, где требуется тишина, в том числе в промышленной среде.
• Простота установки. Модульный контактор, как правило, прост в установке и может быть быстро модернизирован.
• Различные режимы работы. Модульные контакторы имеют различные режимы работы, такие как режим временного включения, режим отключения или автономный вариант.
• Источник переменного или постоянного тока. Многие усовершенствованные модульные контакторы могут поставляться с сетями переменного и постоянного тока.
• Компактная конструкция. Модульные контакторы не занимают много места, компактны, их легко перемещать.
• Энергоэффективный. Почти все современные модульные контакторы представляют собой энергоэффективные решения, рассеивающие меньше тепла.
• Разнообразие применений. Большим преимуществом этих электромагнитных устройств является то, что их можно использовать в различных коммерческих и промышленных целях. Некоторые из наиболее распространенных примеров включают системы кондиционирования воздуха, двигатели постоянного тока, резервные выключатели питания и насосы.

Как правильно выбрать модульный контактор

Выбор лучшего модульного контактора может оказаться сложной задачей, поскольку необходимо учитывать несколько важных параметров, функций и спецификаций. Номинальные параметры переключателя и катушки — две наиболее важные вещи, которые следует учитывать. В зависимости от предполагаемого использования контакторам присваиваются несколько электрических характеристик.

Таким образом, номинальные значения индуктивной нагрузки в основном являются стандартными для проводников, предназначенных для двигателей или трансформаторов, тогда как номинальные значения резистивной нагрузки в основном относятся к контакторам, используемым в устройствах управления освещением. Следует также помнить, что напряжение катушки модульного контактора не всегда идентично напряжению нагрузки. Наиболее популярные напряжения катушки следующие: 12,24,28,23о или 400В.

Другими важными параметрами, которые следует учитывать при выборе правильного модульного контактора, являются его электрическая и механическая прочность и номинальный рабочий ток. Различные бренды предлагают разные контакторы с различными характеристиками.

Среди самых популярных и надежных компаний Chint Global . Мы предлагаем клиентам широкий ассортимент модульных контакторов с особыми характеристиками, которые делают их идеальными для промышленного использования, помимо коммерческого. Вся наша продукция изготовлена ​​из высококачественных материалов, которые гарантируют долгий срок службы без частого обслуживания.

Наши контакторы могут также использоваться в энергосистемах с переменным током 50 Гц/60 Гц и достигают электрического напряжения 400 В. Количество полюсов может варьироваться, и большинство контакторов поддерживают состояния контактов Н/О и Н/З. Наши модульные контакторы полностью соответствуют соответствующим стандартам IEC. Это означает, что они соответствуют всем необходимым требованиям. Различные комбинации цепей могут быть собраны в соответствии с промышленными потребностями.

Где использовать модульный контактор в ваших проектах

Модульные контакторы

используются в самых разных областях. Они в основном встречаются в различных строительных объектах, включая системы освещения, тепловые насосы, системы кондиционирования или вентиляции. Их различные характеристики делают их идеальным решением для коммерческих и промышленных сред.

Модульный контактор может использоваться в больших зданиях для обеспечения централизованного управления. Здесь контактор обычно содержит две рабочие катушки. Первый контактор замыкает контакты силовой цепи, когда на него подается напряжение. Второй размыкает контакты при необходимости. Модульные контакторы для освещения имеют специальные функции, которые отвечают большинству потребностей управления освещением.

Еще одно важное применение модульных контакторов связано с дистанционным переключением и автоматическим управлением рядом электрических устройств или промышленных объектов, включая системы кондиционирования воздуха и все типы насосов. Что делает модульные контакторы эффективными в этой области, так это то, что они отличаются бесшумной работой, длительным механическим сроком службы и компактной конструкцией.

Модульные контакторы также популярны для коммутации больших электрических выходов в промышленных двигателях. Это важно для тяжелых промышленных применений, где необходимо контролировать большую нагрузку электродвигателей. Устройства защиты двигателя, такие как модульные контакторы, могут помочь защитить электродвигатели от колебаний валютных курсов, чтобы обеспечить оптимальную производительность. Такие контакторы также могут уменьшать или устранять нежелательные гармоники в линии электропередачи или лучше контролировать пульсации в электрической сети.

Модульные контакторы соответствуют стандартным спецификациям для таких устройств, как кондиционеры. Это означает, что их можно использовать в отраслях с большими системами кондиционирования воздуха, которые работают круглый год. По сравнению с реле управления, модульные контакторы предназначены для работы с более мощными коммутационными приложениями, такими как большие системы кондиционирования воздуха.

Заключение

Модульные проводники

всегда были популярными коммутационными устройствами, используемыми как в коммерческих, так и в промышленных условиях. Они обеспечивают безопасное переключение, управление несколькими приборами и защиту от пиковых токов.

Chint Global предлагает множество модульных контакторов, изготовленных в соответствии с международными стандартами IEC. Модульный контактор переменного тока NCH8 и модульный контактор NCH8-M с ручным управлением — это высококачественные устройства, которые можно использовать в энергосистемах с переменным током 50/60 Гц, что делает их идеальным выбором для промышленного применения.
