Цилиндро-конические мотор-редукторы K..DR..| SEW-EURODRIVE

Наши цилиндро-конические мотор-редукторы K..DR.. представляют собой идеальный выбор для большинства сфер производства, где решающее значение имеют компактная конструкция привода и его высокая эффективность. Так как оборудование этого типа практически не требует технического обслуживания, Вы сможете значительно сократить свои эксплуатационные расходы.

Цилиндро-конические мотор-редукторы: низкие эксплуатационные расходы и высокая эффективность

Цилиндро-конические мотор-редукторы K..DR.. Цилиндро-конические мотор-редукторы K..DR..

Требуется привод с большим вращающим моментом, не требующий частого техобслуживания и имеющий в своей конструкции преимущественно неизнашиваемые детали? Тогда коническо-цилиндрические мотор-редукторы серии K..DR.. – правильный выбор Мы предлагаем компактный комплект, состоящий из редуктора и двигателя: идеальная встраиваемость и универсальность для любой сферы производства.

Благодаря своей конструкции наши цилиндро-конические редукторы исключительно надежны и не требуют больших эксплуатационных затрат. Это стало возможным благодаря высокопрочной зубчатой передачи и высокому качеству производства каждой детали. Цилиндро-конический редуктор в комбинации с двигателем переменного тока представляет собой мощное и компактное решение в виде цилиндро-конического мотор-редуктора: высокоэффективное, энергоэффективное в зависимости от выбранного класса эффективности и с диапазоном мощности двигателя до 200 кВт.

Вне зависимости от назначения цилиндро-конические редукторы серии K..DR.. имеют несколько вариантов исполнения: широкий диапазон передаточных отношений, напольный или фланцевый монтаж, классы энергоэффективности IE1–IE4.

Экономия времени и денег

Выбрав один из наших мотор-редукторов, Вы уже сэкономили время и деньги на подборе оборудования и планировании проекта. Это стало возможным благодаря модульной системе, поддерживающей различные варианты комбинирования редукторов и двигателей. Тем самым Вы сможете снизить эксплуатационные расходы, справедливо рассчитывая на длительный срок эксплуатации и простоту технического обслуживания, что является неотъемлемыми характеристиками оборудования нашей марки.

Наверх

Сконфигурируйте свое собственное оборудование

Подробная информация о Вашем индивидуализированном изделии

Данные и САПР-документация для Вашей конфигурации

Возможность напрямую запросить расценки или разместить заказ

Настроить продукт

Наверх

Ваши преимущества

Наверх

Особенности

Цилиндро-конические редукторы (двух- и трехступенчатые)

Высокая эффективность
Шлицы с высоким сопротивлением износу
Длительный, не требующий техобслуживания срок эксплуатации
Можно комбинировать с двигателями из нашего портфолио

Типоразмеры от K.

.37 до K..187 (трехступенчатые)

Также имеются двухступенчатые редукторы для очень малых вторичных оборотов
Исполнение со сниженным люфтом
Доступные исполнения:
- напольный монтаж или монтаж на фланцах
- Конструкции на фланце B5 или B14
- Со сплошным валом или с полым валом
- С полым валом со шпоночным соединением, усадочным диском, шлицевым полым валом или TorqLOC^®

Типоразмеры K..19–K..49 (двухступенчатые)

Малопотребляющая двухступенчатая конструкция с высокоэффективной передачей более 90%
Алюминиевый корпус типоразмеров K..19 и K..29 делает их особенно легкими
Типоразмеры K..39 и K..49 особенно прочны и устойчивы при кручении благодаря корпусу из серого чугуна
Три основные продольные балки обеспечивают оптимальное подключение к оборудованию клиента даже в экстремальных условиях монтажа
Доступные исполнения:
- для напольного и настенного монтажа с фланцами В5
- Со сплошным валом или с полым валом
- Полый вал со шпоночным соединением/усадочным диском/TorqLOC^® с полым валом

Трехфазные двигатели

Скомбинируйте цилиндро-конические редукторы с нашими двигателями переменного тока:

Трехфазные двигатели серии DR.

Закрыть таблицу

Конструкция	Класс эффективности	Количество полюсов	Питание кВт
DRS..	Стандарт эффективности IE1	2-,4- или 6-полюсный	0.18 – 225
DRE..	IE2, высокая эффективность	2-,4- или 6-полюсный	0.25 – 225
DRN..	IE3, эффективность преимум-класса	4-полюсный	0.75 – 200
DRP..	IE3, эффективность преимум-класса	2-,4- или 6-полюсный	0.37 – 160
DRU..	IE4, эффективность преимум-класса	4-полюсный	0.18 – 3

Здесь находится сохраненная таблица.

Серии DR…J (линейные двигатели с постоянным магнитом)

Закрыть таблицу

Конструкция	Класс эффективности	Питание кВт
DRE. .J	IE2, высокая эффективность	0.37 – 4.0
DRP..J	IE3, эффективность преимум-класса	0.37 – 4.0
DRU..J	IE4, эффективность преимум-класса	0.18 – 3.0

Здесь находится сохраненная таблица.

Технические данные

Цилиндро-конические мотор-редукторы серии K

с 4-полюсным двигателем DR63:

Закрыть таблицу

Редуктор		Двигатель
Типоразмер редуктора	Ma_макс. Редуктор Н·м	Типоразмер	Питание кВт
19	80	63S4 – 63L4	0.12 – 0.25
29	130	63S4 – 63L4	0.12 – 0.25
39	300	63S4 – 63L4	0.12 – 0.25
49	500	63S4 – 63L4	0. 12 – 0.25
37	200	63S4 – 63L4	0.12 – 0.25
47	400	63S4 – 63L4	0.12 – 0.25
57	600	63S4 – 63L4	0.12 – 0.25
67	820	63S4 – 63L4	0.12 – 0.25
77	1550	63S4 – 63L4	0.12 – 0.25
87	2700	–	–
97	4300	–	–
107	8000	–	–
127	13000	–	–
157	18000	–	–
167	32000	–	–
187	50000	–	–

Здесь находится сохраненная таблица.

с 4-полюсным двигателем DRS.. /IE1:

Закрыть таблицу

Редуктор		Двигатель
Типоразмер редуктора	Ma_макс. Редуктор Н·м	Типоразмер	Питание кВт
19	80	71S4 – 90M4	0.18 – 1.5
29	130	71S4 – 100M4	0.18 – 3
39	300	71S4 – 100LC4	0.18 – 4.0
49	500	71S4 – 132M4	0.18 – 7.5
37	200	71S4 – 100M4	0.18 – 3
47	400	71S4 – 100LC4	0.18 – 4
57	600	71S4 – 132M4	0.18 – 7.5
67	820	71S4 – 132MC4	0.18 – 9.2
77	1550	71S4 – 160M4	0.18 – 11
87	2700	71M4 – 180LC4	0.55 – 30
97	4300	80M4 – 225MC4	1.1 – 55
107	8000	90L4 – 225MC4	2.2 – 55
127	13000	132S4 – -225MC4	5,5- 55
157	18000	160M4 – 315L4	11 – 200
167	32000	160M4 – 315L4	11 – 200
187	50000	160M4 – 315L4	11 – 200

Здесь находится сохраненная таблица.

с 4-полюсным двигателем DRE.. /IE2:

Закрыть таблицу

Редуктор		Двигатель
Типоразмер редуктора	Ma_макс. Редуктор Н·м	Типоразмер	Питание кВт
19	80	80S4 – 90M4	0.37 – 1.1
29	130	80S4 – 100M4	0.37 – 2.2
39	300	80S4 – 132S4	0.37 – 4.0
49	500	80S4 – 132MC4	0.37 – 7.5
37	200	80S4 – 100LC4	0.37 – 3
47	400	80S4 – 100LC4	0.37 – 3
57	600	80S4 – 112M4	0.37 – 3
67	820	80S4 – 160S4	0.37 – 7.5
77	1550	80S4 – 160MC4	0. 37 – 11
87	2700	80S4 – 180LC4	0.37 – 22
97	4300	80S4 – 225M4	0.37 – 45
107	8000	100M4 – 225M4	2.2 – 45
127	13000	132M4 – 280M4	5.5 – 90
157	18000	160M4 – 315L4	9.2 – 200
167	32000	160M4 – 315L4	9.2 – 200
187	50000	160M4 – 315L4	9.2 – 200

Здесь находится сохраненная таблица.

с 4-полюсным двигателем DRN.. /IE3:

Закрыть таблицу

Редуктор		Двигатель
Типоразмер редуктора	Ma_макс. Редуктор Н·м	Типоразмер	Питание кВт
19	80	80M – 90S	0. 75 – 1.1
29	130	80M – 100LS	0.75 – 2.2
39	300	80M – 112M4	0.75 – 4.0
49	500	80M – 132M4	0.75 – 7.5
37	200	80M – 100L	0.75 – 3
47	400	80M – 100L	0.75 – 3
57	600	80M– 112M	0.75 – 4
67	820	80M– 132M	0.75 – 7.5
77	1550	80M – 160L	0.75 – 15
87	2700	80M – 200L	0.75 – 30
97	4300	80M – 225S	0.75 – 37
107	8000	100LS – 250M	2.2 – 55
127	13000	132S – 280M	5.5 – 90
157	18000	132L – 315H	9.2 – 200
167	32000	132L – 315H	9. 2 – 200
187	50000	132L – 315H	9.2 – 200

Здесь находится сохраненная таблица.

с 4-полюсным двигателем DRU..J/IE4:

Закрыть таблицу

Редуктор		Двигатель
Типоразмер редуктора	Ma_макс. Редуктор Н·м	Типоразмер	Питание кВт
19	80	71SJ4 – 80SJ4	0.18 – 0.55
29	130	71SJ4 – 90MJ4	0.18 – 1.1
39	300	71SJ4 – 90LJ4	0.18 – 1.5
49	500	71SJ4 – 100LJ4	0.18 – 3
37	200	71SJ4 – 90LJ4	0.18 – 1.5
47	400	71SJ4 – 100MJ4	0. 18 – 2.2
57	600	71SJ4 – 100MJ4	0.18 – 2.2
67	820	71SJ4 – 100MJ4	0.18 – 2.2
77	1550	71SJ4 – 100LJ4	0.18 – 3
87	2700	71MJ4 – 100LJ4	0.37 – 3
97	4300	71MJ4 – 100LJ4	0.37 – 3
107	8000	—	—
127	13000	—	—
157	18000	—	—
167	32000	—	—
187	50000	—	—

Здесь находится сохраненная таблица.

Сфера применения

Плиточные конвейеры
Ленточные конвейеры
Цепные транспортеры
Подъемные механизмы
Ножничные подъемные столы
Грузовые подъемники
Ходовые приводы и приводы подъемников в транспортно-складских системах

Наверх

Как подобрать коническо-цилиндрический мотор-редуктор: Статьи

Все производители приводной техники предлагают цилиндро-конические редукторы общепромышленного и специального исполнения. Высокая степень стандартизации компонентов, размеров, стыковых узлов, обеспечивает их отличную совместимость с отечественными электродвигателями АИР и производственным оборудованием. При выборе руководствуются характеристиками крутящего момента, передаточного числа, габаритов и рекомендованной сферы применения.

Цилиндрические редукторы обладают самым высоким КПД. У червячного редуктора КПД намного ниже, но есть одно качество — смещение оси входного и выходного вала на 90 градусов. Это позволяет компактно разместить электродвигатель в приводной установке. Совместить такое качество червячного редуктора с цилиндрическим, призван коническо-цилиндрический редуктор. Рассмотрим их подробнее.

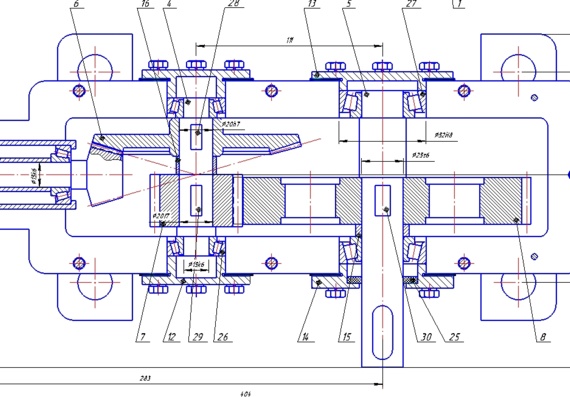

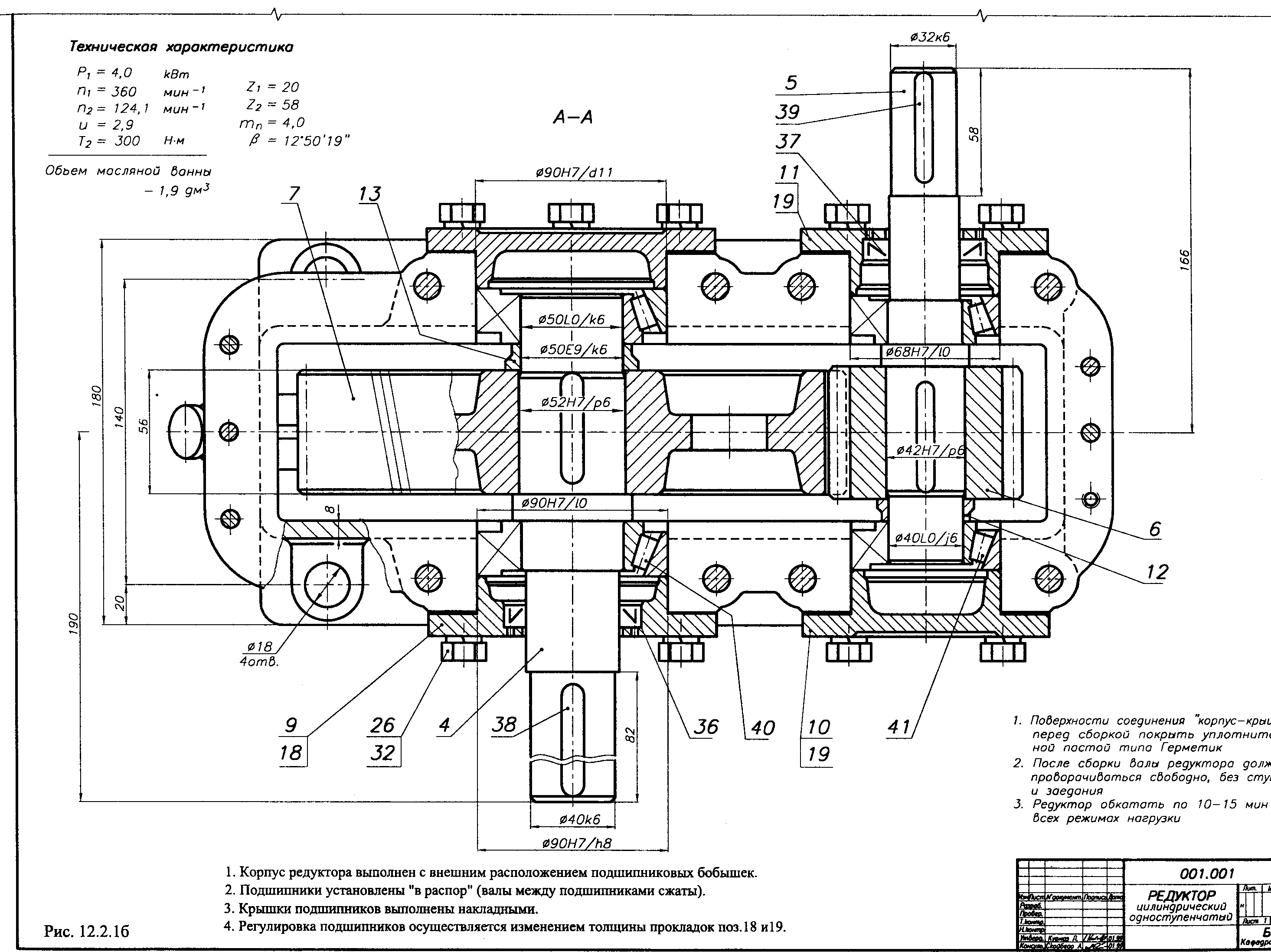

Оптимальная кинематическая схема цилиндро-конических редукторов

Кинематическая схема цилиндро-конического редуктора может иметь несколько вариантов. Самый распространенный из них — первая коническая ступень и 1-3 последующих цилиндрических ступени. Другой вариант — высокоскоростная цилиндрическая ступень, промежуточная цилиндрическая и выходная коническая. Широкое применение имеют редукторы первого варианта, когда конической сделана именно первая ступень. Дело в том, что изготовление конических шестерен, более сложное, чем цилиндрических. Зуборезный станок должен обрабатывать переменный профиль каждого зуба с высокой точностью. Если же зубчатые венцы сделать цилиндрическими, то профиль остается постоянным и обработка значительно упрощается. Сложная в изготовлении коническая ступень имеет минимальные размеры. Размер зубчатых колес в коническо-цилиндрических редукторах возрастает по мере приближению к выходному валу с высокой нагрузкой. В одной ступени оба зубчатых колеса имеют одинаковый размер зубьев. Изменение размера возможно только между ступенями.

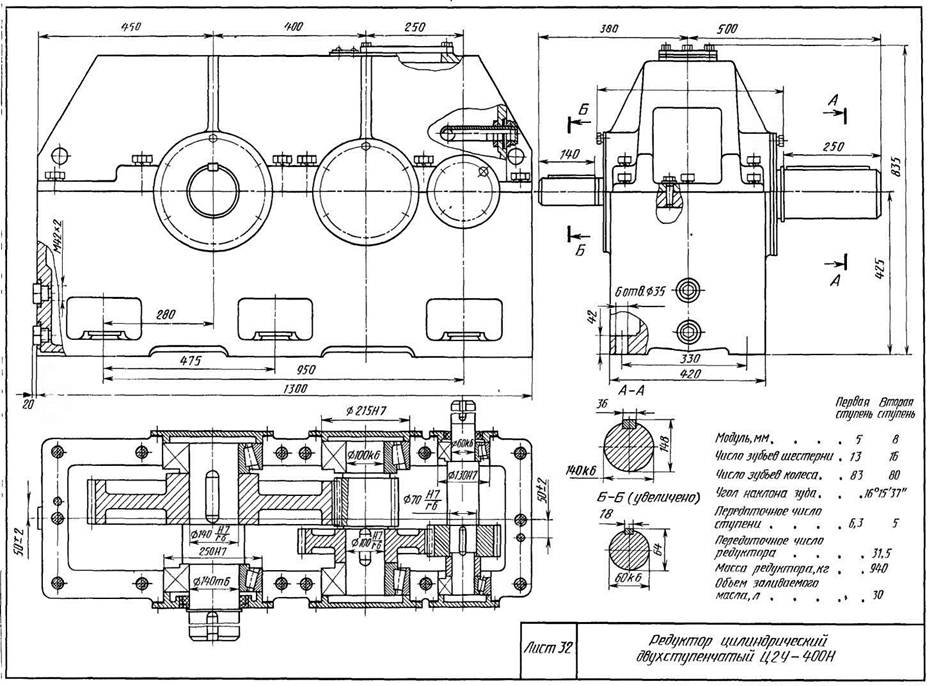

Конструкционное исполнение

Для любого редуктора самое оптимальное исполнение — герметичный картер с частичным заполнением маслом. Он изолирует части редуктора от пыли, которая даже в чистых производственных помещениях довольно быстро накапливается в масле, ухудшая его характеристики и ускоряя износ. Картер делается из конструкционного чугуна, или из алюминия. Внешнее покрытие — синяя алкидная эмаль. Коническо-цилиндрические мотор редукторы имеют картеры изготовленные из высокопрочных чугунов марок GG200 до GG250;.

В картере весьма критичен размер гнезд для подшипников, расстояние и соосность между ними. Эти места обрабатываются с высокой точностью на станках с ЧПУ. Также обрабатывается крепежная поверхность лап и стыков крышки картера на плоскошлифовальных станках. Остальные части картера для экономии в технологическом процессе не обрабатываются. Картер имеет удобную конструкционную компоновку с верхней крышкой. При заказе редукторов , компания производитель обеспечивает различные варианты сборки для одной и той же модели. Входной вал расположен постоянно на первой конической ступени. С выходным валом возможны варианты: полый вал, со стяжной муфтой, со шлицевым соединением. При заказе эти характеристики дополнительно уточняются.

Какие мотор-редукторы можно приобрести в нашей компании

Сегодня наша компания предлагает цилиндро-конические мотор-редукторы серии K по оптимальным ценам. На складе имеются все типоразмеры с различными передаточными отношениями и мощностями. Установив такой агрегат на своё оборудование, вы получите существенное увеличение производительности и снижение затрат на ремонт и обслуживание.

В таблице ниже представлены основные типоразмеры с характеристиками.

Тип	Диаметр выходного вала, мм
K37	30
K47	35
K57	40
K67	40
K77	50
K87	60
K97	70
K107	90
K127	100
K157	120
K167	140
K187	180

Области применения

Коническо-цилиндрические мотор-редукторы имеют высокие показатели КПД и могут применяться во всех областях производства. Основными сферами применения считаются:

Строительство;
Машиностроение;
Металлообработка;
Энергетика;
Сельское хозяйство;
Животноводство.

KAN Спиральный и конический редуктор

Источник изображения:
https://www. worldwideelectric.net

Цилиндрические и конические редукторы серии «KAN» предлагают широкий диапазон мощности и выходного крутящего момента для широкого спектра применений. Стандартную конструкцию пинольного ввода NEMA серии «KAN» легко модифицировать — используйте готовый двигатель с С-образной поверхностью и начните работу.

Вот некоторые из основных характеристик серии KAN

Диапазон мощности от 3/4 до 30 л.с.
Отношение 5:1 — 120:1
Размер коробки 37–97
Прецизионные шестерни для лучшего вращения и более тихой работы
Фланцы, предназначенные для двигателей NEMA с C-образной поверхностью
Полная совместимость с линейными редукторами большинства европейских производителей
Моментный рычаг (продается отдельно)
Полностью чугунные корпуса для неоспоримой прочности и надежности
2 года гарантии

Литература по продукту:

Брошюра о продукции

Руководство пользователя и инструкции по установке

Руководство по смазке

Ознакомьтесь с нашей статьей 9006 3 Редуктор серии HDRF от World Wide Electric

Не стесняйтесь Свяжитесь с нами если у вас есть вопросы, нужна дополнительная информация или если вы заинтересованы в покупке электродвигателя.
