Провод одножильный – в качестве токопроводящего элемента используется только одна жила, имеющая сечение из стандартного ряда.
Провод многожильный – токопроводящим элементом являются (чаще всего) переплетенные между собой несколько проводников, имеющие суммарное сечение в стандартных величинах. Среди проводящих жил может вплетаться непроводящая нить (обычно напоминающая капрон) для увеличения эластичности кабеля.
Провод одножильный.Учитывая, что одно и то же свойство провода может стать как достоинством, так и недостатком (в зависимости от требований при монтаже), мы не станем повторять распространённую ошибку в описании каждого из двух видов. Мы просто укажем их особенности, помогающие сделать правильный выбор.
1. Провод одножильный
Часто ему отдают предпочтение из-за сравнительно невысокой цены (в сравнении с многожильным проводом равного сечения).
Более высокая жёсткость позволяет выполнить разводку в щитке значительно красивее, чем петлями из гибкого кабеля. К тому же жёсткие зачищенные концы не требуют опрессовки при установке в автоматические выключатели и другие приборы.
Подключение светильников, розеток и выключателей (при условии использования одного-двух проводников с моножилой) происходит проще и быстрее, чем многожильными проводами.
Скрутка, состоящая из нескольких жёстких жил, легче подвергается обжиму клеммами или сварке, что является основными требованиями по ПУЭ.
При установке в штробу или пластиковый короб, более жёсткий кабель «держит форму», оставаясь на своём месте.
Силовые кабели больших сечений предпочтительнее выбирать из числа одножильных из соображений цены и механической прочности.
В большинстве случаев, вопреки мнению некоторых «доморощенных» электриков, надёжнее и эффективнее использовать именно одножильные провода.
2. Провод многожильный
При укладке в пластиковые кабель-каналы (или короба) более гибкий многожильный.
Многожильный провод легче «вписывается» в угловые повороты. В один такой канал проще уложить несколько плоских гибких кабелей, чем жёстких одножильных собратьев такого же сечения.
Гибкий многожильный провод значительно легче «упаковывается» в коммутационные коробочки, под розетки и выключатели. Этот фактор имеет решающее значение при больших количествах соединений в одной коробке.
При использовании специального оборудования для опрессовки и наконечников, контакты становятся не менее прочными и надёжными в сравнении с одножильными проводами.
Все проводники имеют «поверхностную проводимость» (или «скин-эффект»), подразумевающую неравномерность в распределении тока по сечению: электрический ток «вытесняется» к поверхности проводника. Так как суммарное значение площадей поверхности у множества проволок в многожильном проводе больше, чем в одножильном, то и его проводимость ощутимо выше, а нагрев при этом – ниже.
Указанные выше различные свойства одножильных и многожильных проводов сами диктуют целесообразность их применения.
Стационарная проводка в квартире, как и прокладка силовых кабелей средних и больших сечений, предпочтительно выполняется одножильными проводами. В промышленности именно такими проводами электроэнергия поставляется в сеть. На железной дороге все контактные провода производятся только одножильными, обеспечивая надёжное энергоснабжение подвижного состава.
Но там, где особенно важна устойчивость к многократным изгибам и вибрациям, оправданным является применение многожильных гибких проводников. Особенно это относится к бытовым и промышленным удлинителям, передающим питание к подвижным устройствам и агрегатам, электропроводке в автомобилях, проводам наушников и аудиосистем.
Какой провод лучше: одножильный или многожильный?
Перейти к списку
Все статьи /
тесли
tesli
провод
эксперт
многожильный
одножильный
инфо
какой провод лучше
Провод и кабель состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции.
Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

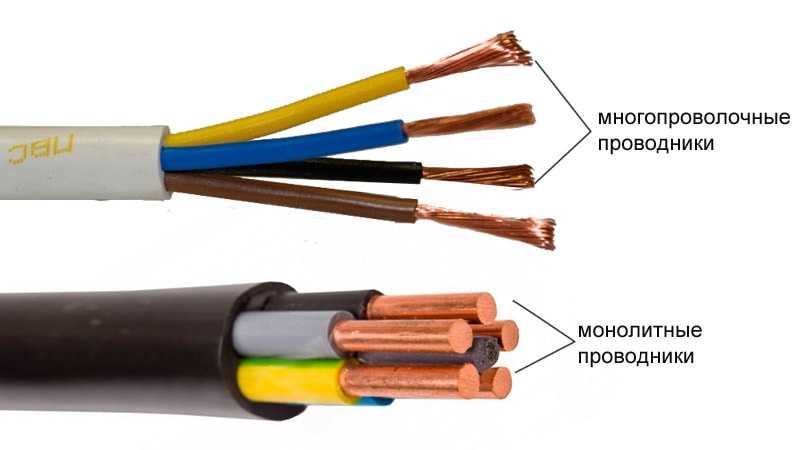

- Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.
- Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.
Однопроволочные и многопроволочные провода отличаются классом гибкости. Это понятие характеризует способность кабеля к изгибам без повреждений. Всего 6 классов гибкости, где 1 — самый жёсткий, а 6 — самый гибкий. Например, у одножильного провода ПВ-1 — класс гибкости 1, а у провода с мягкой многопроволочной жилой ПВ-4 — класс гибкости 4. В этом конкретном случае класс гибкости заложен в маркировке.
В общем случае многожильные провода лучше подходят для питания нестационарного или подвижного электрооборудования.
При стационарной прокладке их удобно укладывать в кабельных каналах, они легче проходят повороты и изгибы.
Для проводки в доме и прокладке в штробе лучше подходят одножильные кабели. Они выдерживают большие механические нагрузки типа сдавливания и растяжения, да и подвижность при таком способе прокладки совершенно не нужна.
В щитке с автоматами и УЗО соединения легче и лучше проводить однопроволочными изолированными проводами типа ПВ-1. Так они будут жёстко стоять на своих местах, не переломятся при случайных рывках, например, при замене автомата. Плюс к тому такие провода будут жёстко держать ту форму, которую вы им придадите.
В информационных сетях, например, для видеонаблюдения, телефонии, интернета обычно используются специальные кабели с однопроволочной жилой, а для питания этих устройств — многожильные проводники. Либо они питаются прямо по кабелю связи.
Для подвижного оборудования используют шнуры, пример — дрели и другой электроинструмент, утюги, настольные лампы.
В утюгах шнур покрыт тканевой оплеткой, для дополнительной защиты от высокой температуры и трения.
