Какой антенный кабель нужен для цифрового телевидения в квартире: Какой телевизионный кабель лучше выбрать для телевизора

Автор:Иван

Телевизионный кабель представляет собой провод, предназначенный для передачи цифрового сигнала на телевизор. В зависимости от вида качество передачи импульсов будет разным.

Содержание

• 1

  Как устроен телевизионный кабель

• 2

  Виды

  • 2.1

    Коаксиальный кабель

  • 2.2

    Композитный кабель

  • 2.3

    Компонентный кабель

  • 2.4

    HDMI, DVI кабели

• 3

  Как выбрать хороший кабель

  • 3.1

    Для цифрового и кабельного ТВ

  • 3.2

    Для спутниковой антенны

  • 3.3

    Для прокладки внутри помещения

  • 3.4

    Для наружной прокладки

• 4

  Обзор популярных моделей

• 5

  Рекомендации по подключению

• 6

  Видео «Как обжать телевизионный кабель?»

• *

  Комментарии и Отзывы

Открытьполное содержание

[ Скрыть]

Как устроен телевизионный кабель

Шнур, подключение которого осуществляется к телевизору, имеет следующее устройство:

1. Внутренний провод. Элемент обычно выполняется из одножильного либо многожильного проводника, медной трубки. Качество материала определяет дальность передачи сигнала вещания, а также радиус изгиба изделия.
2. Диэлектрическая составляющая, выполненная в виде прослойки. Предназначается для обеспечения неподвижности самого провода. В зависимости от производителя диэлектрическая прослойка может выполняться из фторопласта, полиэтилена или поливинилхлорида. В некоторых изделиях используется воздушная прослойка. Качество материала, из которого выполнена эта составляющая, определяет параметр сопротивления, а также затухания проходящих по проводнику импульсов.
3. Внешний проводник. Элемент выполнен в виде оплетки. Она может изготовляться из фольги, гофрированной трубки или алюминиевой пленки. Некоторые производители используют проволоку из стали для создания внешнего проводника. Качество, из которого выполнен проводник, определяет уровень защиты сигнала от внешних помех.
4. Наружная оболочка. Предназначена для защиты внутренней составляющей провода.

Все телевизионные кабели для антенны высокой четкости имеют практически идентичное устройство. Отличаются только материалы, из которых выполняются структурные составляющие.

Виды

Вкратце разберем разновидности изделий.

Коаксиальный кабель

Этот тип проводников самый распространенный из тех, которые используются для обустройства телевизионных сетей. В любом телевизоре есть выход для подключения провода. Одна из особенностей проводника — низкое качество характеристик. Использование коаксиальных кабелей актуально для подключения домашних антенн к ТВ устройствам. По конструкции в таких изделиях компоненты электромагнитного поля всегда устанавливаются между проводниками, они изолированы относительно друг друга. Благодаря этому конструкция обеспечивает максимальную защиту от воздействия внешних помех и способствует снижению вероятности потери поля на излучение.

В коаксиальных телекабелях передача импульса всегда производится по внутреннему проводнику.

Канал chipdip. представил подробный обзор коаксиального кабеля и рассказал о выборе проводов.

Композитный кабель

Изделие композитного типа конструктивно включает в себя три проводника. Один из них предназначен для передачи видеосигналов, а остальные два — для стереоимпульсов. Композитные кабели используются для подключения различных видеоустройств к телевизору либо монитору. Тип провода позволяет передавать только аналоговые импульсы. Подключать кабель к оборудованию надо с учетом цветов проводника и штекеров.

Компонентный кабель

Компонентные изделия относятся к категории проводников первого поколения. Если нужен кабель, который сможет качественно транслировать цифровые импульсы для спутникового телевидения, то компонентный вариант будет самым оптимальным. Конструктивно состоит из трех шнуров, каждый из которых передает видеосигналы. Комплектация таких проводов независимо от производителя должна включать в себя специальный набор для подсоединения звуковых дорожек. Процедура подключения проводника к телевизору осуществляется с учетом цветов.

HDMI, DVI кабели

Использовать такой тип проводов следует для передачи видеоимпульсов высокого качества. Если телевизор оборудован выходом HDMI, то рекомендуется подключать кабель именно к этому разъему, чтобы обеспечить максимально качественный контакт. Что касается DVI изделий, то они используются для передачи видеосигналов, при этом аудиодорожки проводником не применяются, для них предназначен HDMI выход. Такой тип кабелей нашел широкое применение в компьютерных технологиях, он используется для подключения игровых приставок и другого аналогичного оборудования.

О подключении HDMI проводника к телевизору рассказал Алексей Виноградов.

Как выбрать хороший кабель

Общие параметры выбора изделия:

1. Если надо купить провод, обратите внимание на величину волнового сопротивления. Для качественной передачи сигналов она составит не меньше 75 Ом. Чем выше параметр, тем качественнее передается сигнал.
2. Посмотрите на срез проводника. На нем вы увидите наружную и внутреннюю жилы, а также два экрана, выполненные в виде стальной оплетки и алюминиевой фольги. Качественные проводники оснащаются плотным фольгированным слоем. Фольга уложена внахлест, а если края отклеиваются от оболочки, лучше воздержаться от покупки такого товара.
3. Обратите внимание на изолирующий слой, он должен иметь большой диаметр, иначе внутрь проводника будет попадать влага. Если слой изоляции не плотный, то провод отработает недолго.
4. Оцените качество оплетки. На ней не должно быть дефектов, поскольку их наличие приведет к появлению помех. Особенно часто они проявляются при просмотре телевидения в плохую погоду.
5. Уточните у продавца, из какого материала изготовлена основная жила. Она может выполняться из меди или металлических сплавов, но особой разницы в этом нет. Кабели, жилы которых изготовлены из металлических сплавов, имеют более низкую стоимость. Но качество передачи импульсов в них аналогичное тому, которое достигается при использовании медных жил.
6. Диаметр проводника составит не менее 3,5 мм. Чем выше параметр, тем больший диапазон приема сигнала сможет обеспечить изделие. При использовании кабелей с меньшим диаметром можно дополнительно применять усилитель. Это понизит вероятность появления потерь, а также увеличит общий коэффициент полезного действия системы.
7. Если перед вами качественное изделие, то оно будет иметь два слоя экранирования — медную составляющую и фольгу.
8. При использовании проводников в регионах с экстремальными погодными условиями есть смысл остановить выбор на кабелях с пропиткой. Благодаря ее наличию обеспечивается защита внутренних компонентов проводника от воздействия температурных перепадов и влаги.
9. Для получения качественного результата лучше отдать предпочтение изделиям от проверенных производителей.

Не рекомендуем покупать телевизионные кабели с одним слоем экранирования, поскольку работа таких изделий не соответствует нормам передачи импульсов, что приведет к снижению качества изображения.

О выборе проводников для подключения к телевизору рассказал канал AllCables.

Для цифрового и кабельного ТВ

Практика показывает, что делить провода для кабельного и цифрового телевидения нецелесообразно. Покупать проводники для отдельных типов ТВ нет смысла. Дело в том, что частотные каналы связи, помимо эфирного и телевизионного, не особо отличаются между собой. Рабочие частоты умещаются в диапазоне от 49 до 800 МГц. Для работы в таких условиях подходят все типы проводников марки SAT, DG или РК.

А если длина кабеля составит не более тридцати метров, то потребители даже не столкнутся с проблемой потери или затухания сигнала. В качестве бюджетного варианта для подключения телевизора можно использовать проводники RG-6, а также любые продукты из семейства Cavel.

Для спутниковой антенны

При необходимости подключить спутниковую антенну надо учитывать, что рабочая частота каналов у спутников намного выше, диапазоны измеряются в тысячах МГц. Поэтому проводник, качественно передающий сигналы, должен обладать высокой помехозащищенностью. Учтите, что при работе в условиях высокой частоты потери сигналов будут весомыми, чем длиннее кабель, тем их больше. По проводу осуществляется передача специальных сигналов, а также напряжения для конвертерного гетеродина.

Спутниковые каналы связи характеризуются высокой чувствительностью к радиопомехам, значит проводнику нужно качественное экранирование. Также важно при покупке учитывать такой параметр, как устойчивость наружной оболочки изделия. В результате того, что спутниковая тарелка всегда располагается вне дома, часть проводника будет на улице. На его работу и срок службы могут оказывать влияние внешние факторы, в частности, осадки и погода.

Для спутниковой антенны рекомендуем покупать провод, характеризующийся:

• небольшим затуханием;
• высокопрочной жилой;
• качественным экраном;
• эффективной оболочкой, которая будет обладать углеродным слоем защиты.

Mihail B рассказал о подготовке телевизионного провода для подключения к спутниковой антенне.

Для прокладки внутри помещения

Если нужно прокладывать кабель в квартире, то можно остановить свой выбор на обычных проводниках для цифрового телевидения. Такие провода могут пропустить увеличенное число радиоволн на любых частотных диапазонах. Поскольку изделие будет укладываться в помещении, такие характеристики, как устойчивость к воздействию низких температур и ультрафиолетовых лучей, неважны.

Для наружной прокладки

Если телевизионный кабель будет прокладываться на большие расстояния по улице, то остановите выбор на специальном проводнике, оснащенном несущей жилой. Причем последняя будет стальной, а не медной. Использование таких проводов актуально, когда они висят между домами. Уличные кабели устойчивы по отношению к воздействию низких температур и ультрафиолетовым лучам. Если изделие не предназначено для работы в таких условиях, то спустя определенное время его внешний слой потеряет прочность и будет хрупким. В итоге через появившуюся трещину он может напитаться влагой, которая выведет из строя телевизор.

Обзор популярных моделей

Наиболее качественные модели проводников:

1. RG-6U. Один из востребованных типов проводников. Получил популярность среди потребителей благодаря низкой цене и высоким свойствам. Кабели RG-6U часто используются для замены старых проводников типа РК. Основной недостаток заключается в быстром износе и поломке, если провод прокладывается по улице. В основе изделия лежит медный проводник, продукты RG-6U характеризуются наличием двойного слоя экранирования. Изоляционная составляющая выполнена из специального полиэтилена, а в качестве внешнего проводника применяется лента из алюминия. Оболочка изделия изготавливается из полиэтилена черного или белого цвета, первый вариант лучше использовать для укладки по улице, а второй — в помещениях.
2. SAT-50. Вариант относится к категории более качественных изделий. Представляет собой антенный провод, в котором внутренний проводник выполнен из меди, его размер составляет 1 мм. Экранирующий слой изготовляется из полиэстера и алюминия, в кабеле он выполняется в виде медной оплетки. Величина сопротивления в таких проводниках составляет 75 Ом. По утверждению производителя, ресурс эксплуатации в среднем составляет около пятнадцати лет.
3. DG-113. Стоимость этого изделия более высокая, но и кабели имеют хорошие характеристики. Изделие обладает повышенным параметром экранирования, в таких продуктах он составляет от 90 Дмб. Это способствует передаче высококачественных импульсов. По факту сбои и помехи практически не наблюдаются. Ресурс эксплуатации составит не менее десяти лет.
4. SAT-703. Один из качественных проводников. Изделие позволяет осуществить передачу импульсов, его целесообразно использовать для подключения к спутниковым тарелкам. Практика показывает, что провода SAT-703 отлично справляются со своими задачами в условиях улицы, поэтому их можно использовать для внешней прокладки. Это достигается благодаря устойчивости к температурным перепадам. В качестве основы применяется центральная жила, а сам проводник характеризуется наличием двойного экранирования. Ресурс эксплуатации в среднем составляет от пятнадцати лет.
5. RG-59U. Востребованный тип проводников, его использование способствует качественной передаче высокочастотных импульсов на большие расстояния. Оснащается двойным слоем экранирования. В основе кабеля лежит внутренний провод, выполненный из стали. Такая конструкция обеспечивает высокую прочность и гибкость изделия, что важно при монтаже кабельных сетей. Ресурс службы в среднем составляет около десяти лет.

1. Изделие RG-59U в разрезе

2. Проводник SAT-703

3. Кабель DG-113 в разрезе

4. Изделие SAT-50 в разрезе

Рекомендации по подключению

Нюансы, которые следует учесть при подключении:

1. Коаксиальные изделия рекомендуется прокладывать как можно дальше от электрооборудования. Речь идет о холодильниках, утюгах, микроволновках, посудомоечных машинах и т. д.
2. Телевизионные сети можно укладывать вместе со слаботочными проводами. Имеются в виду кабели для подключения сети, телефонии и т. д.
3. Выполняя установку, необходимо снизить количество соединений и мест спаек кабелей. Для качественной передачи сигнала нужен целый проводник, при наличии соединения его качество значительно снизится.

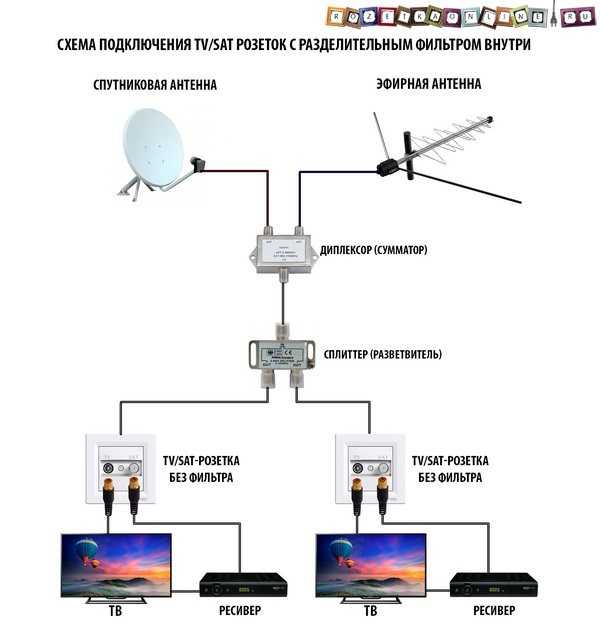

4. Если имеются разветвления, то для них применяются качественные разветвители. Их надо покупать отдельно, сооружать устройства своими руками не нужно.
5. При наличии загиба его следует выполнить так, чтобы проводник изгибался под прямым углом.
6. Покупая изделие, нужно учитывать расход электроцепей на изгибы и спуски.
7. Подключение коаксиальных кабелей в щитовых может осуществляться только путем пайки. При наличии оголений эти места надо заизолировать.
8. Монтаж усилительных устройств и разветвительных механизмов производится в защищенном месте. У пользователя должен быть доступ к нему, это упростит процедуру обслуживания. Укладка компонентов выполняется в монтажные кабельные короба. Желательно, чтобы канал был выполнен из затухающей пластмассы.

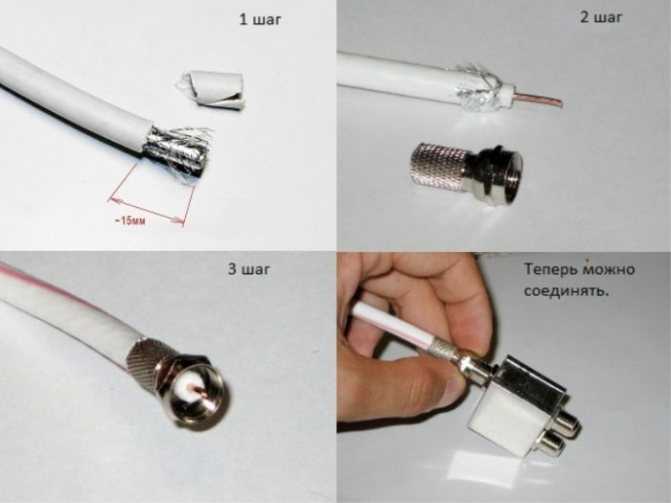

Видео «Как обжать телевизионный кабель?»

Антон Баитов рассказал о процедуре подготовки ТВ-проводника для подключения к телевизору.

 Загрузка …

Смотреть ТВ бесплатно: как установить беспроводную комнатную антенну

Беспроводное телевидение существует уже много лет, и оно встроено прямо в ваш телевизор – вам нужна только антенна. Местные каналы, транслируемые в вашем районе, транслируют спортивные состязания, новости и телепередачи от ABC, CBS, Fox, NBC, PBS и других компаний с превосходным качеством изображения HD. А в ближайшие годы кросс-совместимый стандарт NextGen TV будет способен на еще большее, включая трансляции в формате 4K и по запросу!

Самое приятное во всем этом — цена: практически бесплатно. В отличие от сервисов потокового вещания кабельного или прямого эфира, трансляция через антенну не требует от вас постоянной платы, и если вы живете в районе с приличным приемом OTA в помещении, вы можете получить телевидение менее чем за 20 долларов. В зависимости от того, где вы живете,  может нужно больше потратиться на наружную антенну, но стоит сначала поэкспериментировать с дешевой моделью.

Неудивительно, что OTA является одной из первых остановок для тех, кто хочет перерезать шнур или дополнить свой пакет потоковой передачи. Антенный телевизор прост в настройке. Вот с чего начать.

Подробнее:  Лучшие предложения для потокового вещания: экономьте на Netflix, Disney Plus, HBO Max, Paramount Plus, Hulu и других

Это дешево. Почему бы не попробовать?

Сара Тью/CNET

Комнатные антенны настолько недороги, что мой лучший совет — просто купить одну, подключить ее к телевизору и посмотреть, какие каналы вы можете использовать. Мастер канала Флатенна. В ходе тестирования я обнаружил, что количество и сила каналов не увеличиваются в зоне плохого покрытия при замене на более дорогую модель, даже с усилителем усиления. Другими словами, если более дешевые внутренние антенны не работают, то, скорее всего, ничего похожего не получится. Это потому, что ваше местоположение является единственным важным фактором, влияющим на то, получаете ли вы прием или нет — ваша технология антенны в лучшем случае занимает второе место.

См. Flatenna в Channel Master

Если у вас возникли проблемы с приемом, вы, вероятно, добьетесь некоторого улучшения с помощью наружной антенны. Однако они стоят дороже, и, поскольку для них обычно требуется доступ к крыше или чердаку, вам может потребоваться профессиональная помощь.

Мы не тестировали внешние антенны на CNET, но модели с высоким рейтингом от Antennas Direct стоят от 70 долларов. Попробуйте получить антенну, совместимую как с UHF, так и с VHF, поскольку, хотя большинство каналов перешли на UHF с появлением цифровых передач, некоторые устаревшие станции все еще используют VHF.

Независимо от того, какую модель вы приобретете: внутреннюю или наружную, большинство доступных на сегодняшний день антенн также позволяют принимать следующую версию OTA под названием NextGen TV.

Смотрите это: Как перерезать шнур за 10 долларов: установка комнатной антенны

02:03

Советы по установке антенны

Учитывая сложность (и потенциальную опасность) установки антенны на крыше, мы В этой статье мы остановимся на внутренних антеннах. Вот что вам нужно:

• Комнатная антенна
• Клей (дополнительно) — лучше всего использовать замазку для плакатов
• Тюнер, встроенный в телевизор или внешний блок, например, цифровой видеомагнитофон

Большинство современных комнатных антенн плоские и предназначены для быть установлен высоко на окне, желательно обращенным в сторону широковещательной антенны. Итак, как вы определяете, какой это путь?

В дополнение к продаже своих одноименных устройств, Antennas Direct также является отличным ресурсом для перерезания шнура и предлагает карты на основе вашего местоположения, а также направления ближайших антенн. Держите под рукой компас или приложение Google Карты! Существует также приложение Antenna Point для Android и iOS.

Antennas Direct предлагает карту, показывающую, где находятся ближайшие к вам радиовышки.

Скриншот Ty Pendlebury/CNET

Некоторые антенны снабжены клейкими полосками для крепления, но если у вас их нет, вам понадобится малярная лента или замазка для плакатов. Старайтесь не использовать клейкую ленту, так как она может испачкать ваши стены или окна.

Установите антенну как можно выше, потому что соседние дома и постройки могут блокировать телевизионный сигнал. Поэкспериментируйте с размещением — если окно не работает, попробуйте стену, так как это может дать вам лучший прием. Старайтесь держать антенну подальше от магнитных металлов, таких как защитные решетки и радиаторы, если это возможно.

Многие комнатные антенны имеют длинный съемный коаксиальный кабель, но если ваш телевизор и точка наилучшего приема находятся слишком далеко, вам может понадобиться более длинный кабель. Как только у вас будет достаточно провисания в кабеле, подключите свободный конец коаксиального кабеля к задней панели вашего телевизора или цифрового видеорегистратора. Закрутите красиво и плотно. Наконец, теперь вы можете настроить тюнер на поиск доступных каналов.

Сколько каналов вы можете получить?

Местные телешоу и станции, которые можно увидеть здесь в интерфейсе OTA Sling TV через AirTV 2.

Сара Тью/CNET

Независимо от того, используете ли вы встроенный в телевизор тюнер или внешний блок, например TiVo Edge, вы все равно будете принимать OTA TV в виде цифрового сигнала: аналоговые сигналы были отключены в 2009 году. В настройках меню вашего устройства, вы должны найти раздел «Канал» или «Настройка», и оттуда вы сможете активировать настройку «Авто». Затем тюнер на телевизоре или DVR найдет все доступные каналы, и, если у него есть программа передач, он упорядочит для вас все предстоящие шоу в виде сетки.

Если вы живете в районе с хорошим приемом, вы сможете принимать как минимум основные сетевые каналы и их филиалы, включая местную станцию ​​PBS. У вас могут возникнуть некоторые проблемы из-за естественных или искусственных препятствий, в зависимости от того, где находится ваш дом, и поиска проблемного канала на
Google
могу сказать вам, если это общий.

В дополнение к сайту Antennas Direct, упомянутому выше, FCC поддерживает страницу Карты приема DTV, которая находит каналы, доступные в вашем районе, на основе вашего адреса. Оно оценивает каждую станцию ​​в соответствии с частотой и мощностью сигнала, но, в отличие от приложения Antenna Point, оно не сообщает вам, в каком направлении находится антенна.0003

Если вы живете в районе с плохим приемом, вы можете попробовать модель со встроенным усилителем. Но имейте в виду, что это может перегрузить ваш тюнер, и вы можете получить гораздо меньше каналов. Если у вас есть модель с усилителем, попробуйте сначала без него.

Поскольку вы принимаете цифровые сигналы, а не аналоговые, у вас не будет снега в случае неоптимального приема. Если у вас плохой прием или его нет, вы получите либо скачкообразную или пиксельную картинку, либо вообще ничего, только черноту.

Наконец, если вы получаете хорошее изображение и решите, что хотите использовать антенное телевидение, возможно, вы захотите инвестировать в антенный видеорегистратор. Это позволит вам планировать и записывать шоу для последующего воспроизведения, пропускать рекламу и даже транслировать телевизор с антенны за пределами дома.

Подробнее: Лучшие антенные видеорегистраторы для обрезки шнура

Переделанный Amazon Fire TV — наш любимый антенный видеорегистратор.

Sarah Tew/CNET

См. Recast Fire TV на Amazon

Нужна ли мне новая антенна для NextGen TV?

NextGen TV, также известный как ATSC 3.0, — это версия бесплатного OTA TV следующего поколения, которая будет доступна в некоторых регионах страны сейчас и в ближайшие несколько лет. Среди других улучшений он будет поддерживать видео 4K HDR и обратный интернет-канал, который будет использоваться для видео по запросу.

Чтобы получить Next Gen TV, вам не понадобится новая антенна, ваша дешевая антенна прослужит долго. Это хорошая новость.

Плохая новость заключается в том, что вам понадобится новый телевизор или внешний тюнер. Телевизоры с ТВ-тюнерами NextGen уже есть, но они в основном дорогие, и сейчас доступна только пара тюнерных коробок.

Как подключить антенну или кабель к телевизору высокой четкости

Аудиозапись

Прежде чем вы сможете смотреть что-либо на HD-телевизоре, вам необходимо передать телевизионный сигнал на ваш телевизор. Самый распространенный способ — через антенну или кабельную коробку. Поскольку большинство эфирных телевизионных станций
транслируя сигнал HD, вы можете получать версии большинства сетевых шоу в высоком разрешении, используя старую добрую антенну с кроличьими ушками, если вы живете в городе или пригороде.

Первый шаг для подключения антенны — найти входной порт на HDTV. Найдите вход VHF/UHF. Обычно он находится сбоку или сзади вашего HDTV. Ваша антенна крепится кабелем
— у него разъем F. Это часть в конце, и это похоже на разъем, с которым вы, вероятно, знакомы, если вы когда-либо подключали кабельную линию к телевизору. Винт на разъеме может быть
немного сложно для первых двух поворотов. Как только вы начнете, он легко закручивается.

Если вы подписаны на услугу кабельного или спутникового телевидения, ваши каналы HD и не HD, вероятно, поступают с ресивера, который вы подключаете к HDTV. В большинстве случаев вы покупаете или арендуете
непосредственно у поставщика услуг. У вас есть несколько вариантов подключения этого ресивера.

Первый шаг — подключить коробку к кабелю; он приносит телевизионный сигнал в ваш дом. У вас должен быть кабель с радиочастотным разъемом на конце, похожий на кабель, который вы использовали.
с антенной. Прикрепите это к коробке на разъеме, отмеченном как вход.

Теперь у вас есть несколько вариантов подключения приставки к HDTV. В самом простом используется второй радиочастотный кабель. Просто подключите кабель к выходному разъему ресивера и входному разъему вашего телевизора. Этот
разъем подает на ваш телевизор как видео, так и аудиосигналы. Опять же, вы должны найти все входные разъемы вашего телевизора на задней панели телевизора.

Для лучшего качества видео проверьте, есть ли в вашей кабельной приставке S-видео или компонентный выход. Кабель S-video имеет четыре контакта на каждом конце, которые вставляются в ресивер и телевизор. Компонент
Кабели состоят из трех отдельных кабелей, соединенных вместе. Концы окрашены в красный, синий и зеленый цвета. Просто подсоедините конец кабеля к входному разъему того же цвета.

S-видео и компонентные разъемы не так просты, как RF-соединение, потому что они только передают видео. Это означает, что вам нужно использовать отдельный кабель с красными и белыми штекерами RCA, чтобы получить
звук с кабельной приставки на телевизор.

Просто вставьте красный и белый разъемы в разъемы аудиовыхода того же цвета на кабельной коробке. Затем сделайте то же самое с разъемом аудиовхода на нашем HDTV.

Все разъемы RF, S, видео и компонентный передают аналоговый сигнал. Это хорошее качество, но чтобы получить максимальную отдачу от вашей системы, вы можете подумать о цифровом соединении.
