Для создания надежной электрической цепи широко используются пружинные или винтовые клеммники. Оба варианта надежны и предусмотрены специальными правилами, тогда как пока еще более привычная скрутка запрещена. Главное требование к ним — обеспечение надежного и безопасного соединения при минимальной потере тока.

Плюсы и минусы винтовых соединений
Особенности зажимных моделей
Шинные распределительные блоки

Плюсы и минусы винтовых соединений

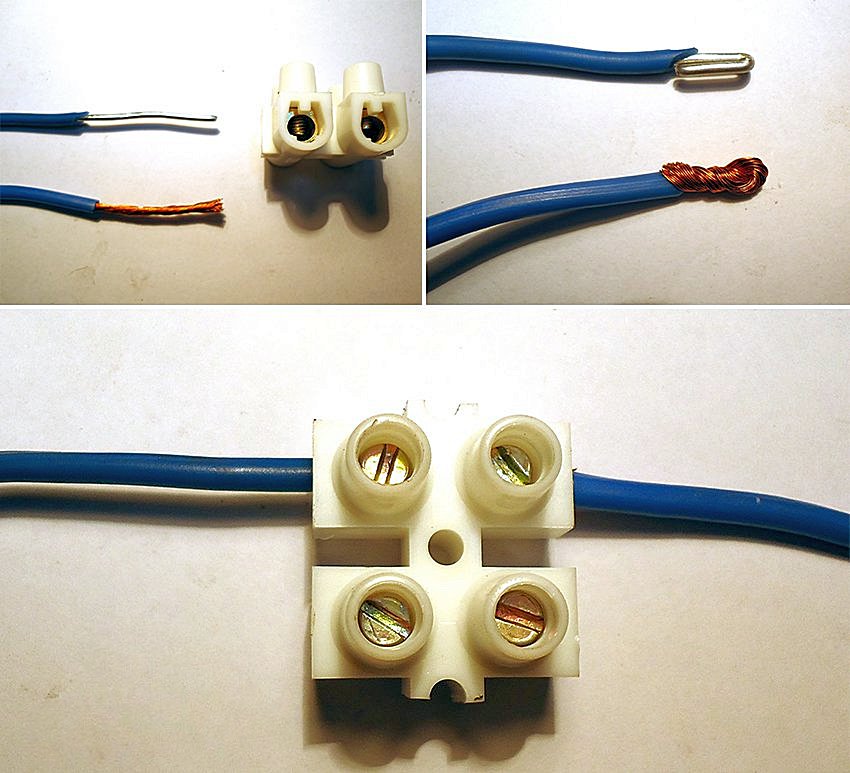

Винтовой клеммник — это трубка (медная, латунная или сделанная из аналоговых материалов) с зажимами в предохранительной коробке изолятора (в основном — пластмассовом). Смонтированное с их помощью соединение будет защищено от всех внешних факторов, а использовать деталь можно и повторно.

Применяя такие соединения, нужно знать и учитывать следующее:

Сам зажим обеспечивается давлением винта через шайбу на провод. Вторая жила крепится таким же образом с другого конца трубы. Контакт между ними устанавливается через проводящие стенки. По сути, провода просто вставляются в трубку с двух сторон, а винты аккуратно закручиваются отверткой.
Помимо отвертки, нужен нож (или специальное полуавтоматическое приспособление) для зачистки проводов от изолирующего слоя. Зачищенная часть должна полностью войти в отведенную часть трубы. Если соединение является многожильным, понадобятся и наконечники.
Во время эксплуатации винтовое соединение и надежность контакта могут ослабнуть. Время от времени контакты нужно проверять и в случае необходимости подтягивать винты.
В момент крепления есть опасность передавить жилу (особенно если она мягкая, алюминиевая). Чтобы нейтрализовать возможные проблемы, провод при помещении его внутрь следует сдвоить.
На зажимах, помеченных с помощью зеленых винтов, имеются зубчики. Эти модели предназначены для проводов заземления.
Винт позволяет быстро как закрепить, так и открепить провод. Но когда общая цепь является большой и соединений требуется много, на такие операции нужно и немало времени.

Использование винтовых соединений на основе латуни дает возможность сводить в цепь разные виды проводов и при этом почти стопроцентно гарантировать отсутствие окисления.

Особенности зажимных моделей

Самозажимные клеммники — приспособления с тем или иным видом пружин в пластмассовом корпусе. Они не подходят для больших электрических напряжений, но и в быту с такими параметрами встретиться можно нечасто. Сами же эти модели незаменимы для монтажа цепи в сложных, неудобных местах.

Эти приспособления имеют такие достоинства и недостатки:

Хорошо переносят вибрацию, не допуская ухудшения или прерывания контакта.
Не могут использоваться для совмещения гибких жил.
Подходят для неоднократного крепления (при необходимости пружинку можно поддеть плоской отверткой).
Имеются модели, предусматривающие автоматическую фиксацию — достаточно попасть проводами в отверстия. Это удобно при серьезных объемах работ.
Механические расходники лишь немногим сложнее в применении — здесь не нужна элементарная отвертка.

Считается, что такие крепления дают в среднем более долговечный и надежный контакт. В любом случае не только о скрутках, но и о пайке можно будет забыть. По цене же они почти не отличаются от винтовых.

Шинные распределительные блоки

Для применения в бытовых условиях существует два наиболее распространенных вида электрических клеммников.

Бесспорным достоинством как пружинных, так и винтовых является простота в обращении и самом монтаже. Но в некоторых случаях применяются смешанные соединения и целые шинные блоки.

Нужно назвать некоторые аспекты их применения:

Они необходимы для соединения большого количества разных по характеристикам проводов и могут быть основаны как на винтовом, так и на пружинном принципе.
Могут применяться в квартире или доме, но главное их назначение — «работа» в распределительных щитках. Поэтому они не имеют, как правило, дополнительной изоляции и довольно велики по размеру.
Некоторые комплексные шины предполагают возможность легкого отделения необходимого количества креплений, что удобно в ситуациях, когда необходимы разные виды монтажа — от одного до нескольких проводов.
Параллельные внутренние перемычки надежно изолируют соседние провода друг от друга, что исключает замыкание.

Шины, вопреки распространенному мнению, могут использоваться не только профессиональными монтажниками, электриками. Правила работы с ними существенно не отличаются от тех, что применяются в случаях с единичными крепежами.

Отечественные производители предлагают сейчас богатый выбор качественных изделий. Но крепления могут иметь разные характеристики надежности, на которые следует обращать внимание. В большинстве бытовых условий эта разница вряд ли будет иметь серьезное значение, но лучше все-таки следовать инструкциям.

Винты с внутренним шестигранником объяснил | Essentra Components US

Главная
//

Крепежные компоненты
//

Объяснение винтов с головкой под торцевой ключ
//

Ресурсы продукта

Винты с внутренним шестигранником содержат в головке шестигранную головку. Способ определить, является ли винт винтом с внутренним шестигранником, — это инструмент, необходимый для его затягивания и ослабления. Общее эмпирическое правило простое: если вам нужен торцевой или шестигранный ключ, или специальный внутренний гаечный ключ, то его можно классифицировать как винт с внутренним шестигранником.

Винты с внутренним шестигранником известны под разными названиями:

Винт с головкой под торцевой ключ или винт с головкой под торцевой ключ
Винт с шестигранной головкой или винт с шестигранной головкой

Болт с внутренним шестигранником

или болт с внутренним шестигранником
Винты с внутренним шестигранником

Винты с шестигранной головкой и винты с шестигранной головкой

Что такое винт с шестигранной головкой? Это то же самое, что винт с шестигранной головкой? Имена похожи, и их не следует путать. Вы можете увидеть различия здесь:

Винт с внутренним шестигранником

Только шестигранник
Для регулировки требуется шестигранный ключ
Идеально подходит для ограниченного пространства

Винт с шестигранной головкой

Сплошная шестигранная головка – без гнезда
Для регулировки требуется ключ
Место, необходимое для использования гаечного ключа

Приводы с внутренним шестигранником сопротивляются выворачиванию лучше, чем другие приводы. Вы можете узнать больше о различных типах винтов, доступных в статье Что такое головки винтов, приводы и резьба?

Преимущество винтов с головкой под торцевой ключ

Винты с головкой под ключ предпочтительнее, когда нельзя использовать болты и гайки. Шестигранник означает, что винт имеет шесть несущих сторон. По сравнению с другими винтами, винты с внутренним шестигранником того же размера позволяют достичь более высокого крутящего момента и усилия зажима. Это, в свою очередь, позволяет вам использовать меньше винтов с головкой под торцевой ключ, чем если бы вы использовали другие винты.

Меньшее количество аппаратных средств снижает вес готового приложения. Если это приоритет — подумайте об автомобилестроении — тогда винты с внутренним шестигранником идеальны. Меньшее количество необходимых винтов также снижает ваши затраты и время, необходимое для сверления отверстий и врезки в поверхности.

Типы винтов с внутренним шестигранником

На выбор предлагается несколько типов винтов с внутренним углублением. В то время как стандартные винты с внутренним шестигранником легко найти, вы также можете рассмотреть нестандартные винты с внутренним шестигранником. Это винты, в некотором роде модифицированные по сравнению с установленными стандартами. Наша команда опытных инженеров может спроектировать и прототипировать винты от вашей концепции. Узнайте больше о наших индивидуальных решениях.

1. Винты с внутренним шестигранником – стандартные

Головка в 1,5 раза больше номинального диаметра резьбы, что делает ее меньшего диаметра, чем у большинства других головок машинных винтов. При использовании этот винт утапливают в раззенкованное отверстие так, чтобы головка находилась на одном уровне с поверхностью закрепляемого компонента. Этот результат — чистый внешний вид. На крышке гнезда нет выступов, за которые можно было бы зацепиться за кожу или одежду, поэтому их часто используют в спортивном снаряжении.

2. Винты с полукруглой головкой под ключ

Винт с шестигранной головкой под ключ иногда называют куполообразными или круглыми винтами. Они характеризуются своей широкой, несущей нагрузку поверхностью, которая помогает им сопротивляться расшатыванию. Внешний вид популярен в эстетических целях, а отсутствие острых краев придает этим винтам определенную степень безопасности. Выпуклая головка позволяет прикладывать больший крутящий момент, чем обычно, для большей силы зажима. Для достижения наилучших результатов используйте стопорную шайбу для фиксации на месте.

3. Винты с потайной головкой под ключ

Также называются винтами с потайной головкой под шестигранник. Плечо наклонено под углом 82 градуса, если вы работаете с дюймовыми винтами, и около 90 градусов, если вы работаете с метрическими винтами. Гнездо с плоской головкой предназначено для установки либо на одном уровне с его поверхностью, либо чуть ниже. Области применения различаются в зависимости от размеров винтов с потайной головкой. Например, более короткие варианты идеально подходят для легких условий эксплуатации, где требуется прочное соединение. В противном случае вы найдете эти винты, используемые в автомобильной промышленности, промышленном оборудовании, креплениях и электронных приложениях.

4. Установочные винты с внутренним шестигранником

Используются для создания сжимающей нагрузки, противоположной растягивающей нагрузке, создаваемой болтами и большинством других винтов. Установочные винты с внутренним шестигранником удерживают детали под чашкой — вогнутый, полый конец — сопротивляясь вращению или боковому движению и выдерживая вибрацию. Выбирая размер винта с головкой под торцевой ключ, имейте в виду, что диаметр винта должен составлять примерно половину вала. Установочные винты предназначены для легких нагрузок. В экстремальных условиях лучше всего подходят винты с головкой под торцевой ключ.

5. Винты с буртиком под шестигранник

Частично гладкий стержень допускает некоторое вращение и движение вокруг оси винта, в то время как на резьбовом конце обычно используется гайка для фиксации положения винта. Винты с буртиком под торцевой ключ обычно используются, когда предварительно нарезанные отверстия необходимо выровнять с некоторым допуском. Используется в оборудовании и машинах с компонентами, которым требуется возможность и пространство для поворота, скольжения или поворота.

Какие материалы?

Винты с внутренним шестигранником изготавливаются из стали, нержавеющей стали, алюминия, латуни и пластика. Для прочности пластиковые винты с головкой под торцевой ключ обычно изготавливаются из нейлона, нейлона 6/6 или PEEK® и являются отличной заменой винтов для металла.

Алюминиевые винты с головкой под торцевой ключ легкие, что делает их идеальным выбором для применения в автомобилестроении, особенно если учесть, что они имеют лучшее соотношение прочности и веса среди всех распространенных металлов. Алюминий также устойчив к коррозии. Тем не менее, в сложных условиях винты с внутренним шестигранником из нержавеющей стали лучше справятся с окислением.

Стальные винты с головкой под торцевой ключ часто покрывают цинком или никелем для защиты от коррозии.

Сталь является дорогим вариантом из-за ее устойчивости и долговечности, поэтому сначала убедитесь, что другой материал не может выполнять эту работу с меньшими затратами.

Твердая латунь более устойчива к коррозии, чем нержавеющая сталь, поэтому это отличный вариант, если вы используете его на открытом воздухе, например, двери или садовую мебель. Материал с латунным покрытием не так устойчив к коррозии, что важно иметь в виду. Латунь также имеет эстетическую привлекательность, но требует ухода. В то время как латунь устойчива к коррозии, ни один материал не может противостоять окислению на 100%. При неправильном уходе может появиться черный налет.

Обзор материалов

Приоритет	Пластик	Алюминий	Нержавеющая сталь	Оцинкованная или никелированная сталь	Латунь
Прочность	✔		✔	✔
Легкий	✔	✔	✔
Стойкий к коррозии	✔	✔	✔	✔	✔
Эстетика			✔		✔

Размер винтов с внутренним шестигранником

Для подавляющего большинства винтов, включая колпачки с внутренним шестигранником, длина обычно измеряется от головки до кончика. Это тот случай, когда мы говорим о коротких или длинных винтах с углублением под ключ и даже об очень длинных винтах с углублением под ключ, которые обычно используются в качестве винтов с гнездом для стены.

Как и большинство винтов, головки доступны либо в дюймах, называемых стандартными, либо в метрических единицах измерения длины и диаметра. Вы можете узнать больше о размерах, а также о стандартах, проверив В чем разница между метрическими и стандартными крепежными элементами? Мы объясняем, как измерить винты в разделе Что такое головки винтов, приводы и резьба?

Загрузите бесплатные САПР и попробуйте их перед покупкой

Бесплатные САПР доступны для большинства решений, которые вы можете скачать. Вы также можете запросить бесплатные образцы, чтобы убедиться, что вы выбрали именно то, что вам нужно. Если вы не совсем уверены, какое решение лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Какими бы ни были ваши требования, вы можете рассчитывать на быструю доставку. Запросите бесплатные образцы или загрузите бесплатные CAD прямо сейчас.

Вопросы?

Напишите нам по адресу [email protected] или свяжитесь с одним из наших экспертов для получения дополнительной информации об идеальном решении для вашей области применения 800-847-0486 .

Статьи, которые вам также могут понравиться

сопутствующие товары

Смотрите наш выбор

Стержни и шпильки

Смотрите наш выбор

Установочные винты и их типы

Что может выделить вас как качественного производителя, так это ваше знание специализированного оборудования, используемого для уникальных целей. Одной из таких специализированных застежек является установочный винт с головкой под торцевой ключ — он не широко доступен у большинства поставщиков крепежных изделий.

Знакомство с редкими застежками может помочь вам упростить процессы, которые в противном случае потребовали бы сложных решений для выполнения того же действия.

Что такое установочный винт?

Установочные винты используются, когда один компонент должен быть закреплен внутри другого без каких-либо выступов, которые могут снизить эффективность оборудования. Например, крепление узла шестерни и вала с помощью обычного болта с шестигранной головкой может быть неэффективным, так как шестигранная головка может создавать неудобства для плавной работы узла. В таких ситуациях, когда выступы нежелательны, установочный винт может эффективно скрепить компоненты вместе, не мешая операциям.

Установочный винт можно узнать по характерному корпусу без головки. Весь корпус застежки имеет резьбу и бывает разных размеров. Для надежной фиксации установочного винта используется специальный внутренний гаечный ключ или шестигранный ключ. Как только компоненты закреплены, установочный винт оказывает зажимное усилие, чтобы зафиксировать компоненты на месте.

Типы установочных винтов

Установочные винты имеют различные типы вершин в зависимости от требуемых характеристик. Несколько примеров его типов наконечников: обычная чашка, чашка с накаткой, плоская, овальная, конусная, полусобачья и с мягким наконечником.

Вот несколько плюсов и минусов различных типов установочных винтов.

9011

	Гладкая чашка	Рифленая чашка	Плоская	Овальная	Конус	Полу-собака	-02	-02 903 1 Нейлоновый наконечник	Латунный наконечник
Постоянная фиксация	да	да			да	да		да	да
Высокая сила сжатия					да	1	1
Вибростойкий		да
Многоразовое использование без повреждения резьбы и поверхности			да	да			да
Подходит для отверстий	1 8	8 900				да
Подходит для канавок				да		да			9 1 1114 90 используется как регулировочный винт 9Да 115 Можно использовать в качестве точек подвеса		да	1
Можно использовать на мягком металле				да			да	80118	да
Можно использовать как для твердых, так и для мягких материалов	да	да			да	9 0115	да	да
Можно использовать под любым углом				да				да		29 Установочные винты с головкой: Прямой паз: Установочный винт с прямым шлицем, как следует из названия, можно использовать с плоской отверткой для вставки и удаления. Чтобы удерживать его на месте, требуется очень небольшой крутящий момент, но в основном он находит свое применение в очень простых приложениях. Шестигранная головка: Головка установочного винта имеет шестигранную выемку, и для ее установки требуется специальный шестигранный ключ или шестигранный ключ. Часто он защищен от несанкционированного доступа и может использоваться с более сложными требованиями. Квадратная головка: Установочный винт с квадратной головкой, также известный как отвертка Робертсона или скрулокса, поставляется с квадратным выступом на инструменте. Инструмент, а также головка имеют конусы, что делает установку крепежа очень простой. Внешний шестигранник: При использовании отвертки с внешним шестигранником необходимо использовать шестигранный инструмент или специальный ключ с комбинированными или регулируемыми головками. Этот тип головки предпочтительнее квадратного гнезда в местах с ограниченным пространством вокруг установочного винта. Внешний квадрат: Для любой операции требуется четырехсторонний разводной ключ или гаечный ключ с открытым зевом. Bristol Spline: Этот установочный винт имеет четыре или шесть шлицов на головке. Однако это не делает крепеж устойчивым к взлому. Канавки вырезаются с помощью протяжки с прямоугольными углами, придавая внешним углам драйверов небольшой подрез. Как только крутящий момент приложен в правильном направлении, возможность расщепления крепежа полностью исключается. В ITA Fasteners мы не ограничиваемся только наиболее широко используемыми крепежными элементами. Мы являемся специализированными производителями даже самых редких крепежных изделий, таких как установочные винты. Наша превосходная репутация основана на том, что у наших клиентов есть все необходимое, даже если это один из самых редких крепежных элементов, доступных на рынке. Опубликовано 01.12.2022 в Популярное от admin Метки: Комментарии Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Работает на WordPress
