Клеммы для соединения проводов: разновидности и применение

Содержание

Особенности

При проведении капитального ремонта, человек меняет в своем доме все, в том числе и проводку. Устанавливается новая распределительная коробка, где необходимо провести разводку проводов. Чтобы это сделать качественнее, лучше всего использовать клеммники. Это отличное устройство, которое обеспечит плотную фиксацию на весь период эксплуатации.

Сегодня выпускаются новые виды этого изделия, которые в разы превосходят винтовые. Чтобы произвести монтаж и разводку, человеку потребуется минимум времени. Во многом это стало возможным благодаря самозажимным клеммам.

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью. Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно. В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

Для первой группы специальное оборудование не требуется.
Для второй группы уже нужны определенные умения и профессиональные инструменты.

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.

Причины неисправности и главные элементы

Поломка проводов – распространенное явление и чаще всего приходит неожиданно. Наиболее популярные проблемы:

Плохой контакт с различным оборудованием;
Кратковременное пропадание света;
Сильное тепловыделение в некоторых участках.

Чтобы предотвратить поломку, необходимо своевременно обнаружить проблему и предпринять соответствующие меры по ее устранению. Для фиксации лучше всего использовать клеммники, так как они способны обеспечить человека надежно и долговечно. Кроме того, они просты в монтаже, что позволит использовать их в домашних условиях без особых проблем.

Сегодня в магазинах встречаются сотни разновидностей топовых компанией, которые отличаются ценой и техническими параметрами. Но кроме этого, различие может заключаться в способе фиксации.

Все клеммы состоят из двух элементов:

Пластмассового корпуса, который выполнен в виде ячеек;
Латунного патрубка, который обладает резьбовым отверстием с двух сторон.

Когда происходит фиксация кабеля, то человеку важно помнить о том, что патрубок может отличаться диаметром, особенно, если планируется соединять толстые провода. Поэтому сначала необходимо правильно подобрать размер. Такой монтаж может использоваться в любой сфере: от домашнего хозяйства до ремонта проводки автомобилей, что делает изделие универсальным. Чаще всего элемент используют при соединении лампы с коротким проводником.

Важно знать и отрицательные стороны такой фиксации:

Самозажимные варианты рассчитаны на эксплуатацию конкретных кабелей. Они не подойдут для соединения элементов, у которых повышено сечение.
Если человек купил одноразовые клеммники, то следует помнить, что их нельзя использовать для фиксации гибких проводов, так как они не предназначены для этого.
Также стоит понимать, что продукт боится воздействия высоких температур. Если он будет постоянно эксплуатироваться в такой среде, то со временем пружина ослабнет, отчего уменьшится контактное давление, а плотность соединения потеряется.
Клеммы обеспечивают хорошую фиксацию, но если есть возможность и опыт для проведения пайки, то лучше сделать ее, так будет гораздо надежнее.

Главным достоинством элемента является возможность соединения медных и алюминиевых проводов. Кроме того, используя клеммники, шанс окисления контактов уменьшается в разы. Это стало возможным благодаря тому, что винт настолько плотно зажимает кабель, что контакт между жилами становится невозможным.

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

безопасность соединения;
исключается возникновение искры;
долговечность и надежность в процессе работы;
высокая степень жесткости;
простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка. Во время монтажа важно знать, как соединить провода в распределительной коробке.

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками.

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

простая технология;
доступные материалы.

Минусы:

нельзя соединять провода из алюминия и меди;
не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

зачистить изоляцию на 4 см;
раскрутить проводники на 2 см;
соединить до стыка незакрученных жил;
закручиваются провода только пальцами;
затянуть скрутку можно при помощи плоскогубцев;
оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

обесточить дом или квартиру;
очистить проводки от изоляции на 4 см и более;
раскрутить проводки на 2 см;
соединить до стыка нераскрученные провода;
закрутить жилы пальцами;
затянуть скрутку плоскогубцами;
заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения.

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки.

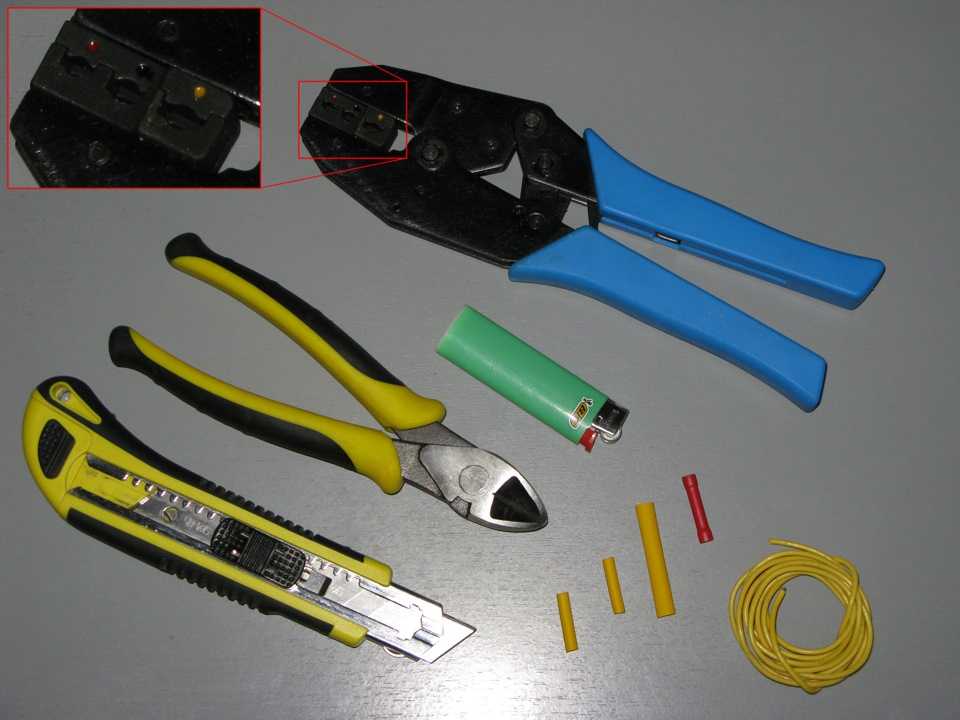

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции. Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм² по 35мм².

К достоинствам винтовых колодок можно отнести:

Не требуется специальный инструмент (нужна только отвертка).
Возможность многократного использования.
Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

Высокое переходное сопротивление.
Невысокая надежность (при вибрации ослабевают).
Ограничения по материалу проводов.
Длительность монтажа.
Требуется определенный навык для затяжки.
Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

От колодки отрезать необходимое количество клемм (обычным ножом).
Зачистить изоляцию соединяемых проводов (на 5-12мм).
Вставить зачищенные концы проводов в клеммы;
Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники. При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель	Тип	Характеристики	Цена,руб
Tridonic	EKL 0 S	450V,32A,12пар,4мм², белый.	55,64
Legrand	Nybloc 034211	250V,24A,12пар,4мм², черный.	209,00
Korner	OK 432-PLP-BN	450V,32A,12пар,4мм², белый.	118,68
Tridonic	EKL 3 S	750V,76A,12пар,16мм², белый.	158,78
Legrand	Nybloc 034211	250V,76A,12пар,16мм², белый.	540,49
Werit	112-11521	250V,63A,12пар,16мм², белый.	299,23

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт.

Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм2, соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5мм для проводников 0,2…1мм², шириной 6мм для проводников 1…2,5мм. Большая площадь контакта позволяет выдерживать токи до 24А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки.

одноразовая модель Scotchlok

К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом. Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

Преимущества ножевых клеммников:

Экономия времени на монтаж.
Зачистка и обжимка провода не требуется.
Безопасное соединение за счет рычага с защелкой.
Надежность, компактность.
Не требуется специальный инструмент.
Не требуются специальные навыки.
Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену. Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
3M	7000031438Scotchlok	1,5-2,5 мм²	14. 36
3M	7000031482 Scotchlok	3x(0.5-1.5мм²)	38.30
3M	7100003139 Scotchlok	2,5-4,0 мм²	17.78

Кольцевые

Кольцевые клеммы предназначены под винты. Многие кольцевики выпускаются с небольшим разъемом для зажима по типу вилки. Они рассчитаны под конечное сечение в 4 раза меньше, чем на замкнутое кольцо.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

PUSH WIRE (неразъемные одноразовые).
CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника. Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм². Они рассчитаны на напряжение номинальное 220В и ток 32А. Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения. Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно. Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

Наличие отдельного гнезда для каждого проводника.
Прочное, качественное соединение.
Низкое переходное сопротивление.
Возможность состыковки проводов из различных материалов.
Защита от коррозии, а также других внешних воздействий.
Не требуется специальных инструментов.
Не требуется специальных навыков.
Возможность многоразового применения.
Не требует ежегодного обслуживания.
Устойчивость к вибрациям.
Свободный доступ для измерительных инструментов.
Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи. Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
WAGO	222-412	2х0,08 – 4мм², 32А, медь	15,80
WAGO	222-415	5х0,08 – 4мм², 32А, медь	31,50
WAGO	273-248	8х0.5-2.5 мм², 24А, медь/алюминий с пастой Alu-Plus	21,70
WAGO	273-503	3х1,5-4 мм², 32-24А. медь/алюминий	34,10
Phoenixcontact	ST 1,5 – 3031076	Проходная, 0,08-1,5мм², AWG 28 – 16, Ширина: 4,2 мм, 17,5 А	22.97
Phoenixcontact	SP 2,5/ 1-L 3043019	Вставные,1 полюс , 0,08 мм² – 4 мм², AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А	91. 59

Штыревики

Штыревые соединения похожи на электровилку и розетку. Вилка маркируется символом F2A, а розетка — F2B. Монтаж возможен на проводах диаметром 1,25 – 6,64 мм. Часто применяются в схемах с малым током. Хвостовик защищен изоляционным материалом.

Муфтовые зажимы

Берется трубочка, на её концах сверлятся по два отверстия, в них нарезается резьба. Вставляются провода, зажимаются болтиками. Есть винтовые или безвинтовые зажимы.

Можно обойтись и без болтов, просто эти места сильно сжимаются плоскогубцами. Чаще используются для скрепления одножильных проводов сечением до семнадцати миллиметров.

Иностранные клеммы

Пока их надежность уступает российским образцам. Заслуживают внимания электротехнические зажимы WAGO. Фирмой изобретены интересные устройства по типу интерфейсов – границы раздела двух систем для зажимов.

Один из них переводится как «прижать провод». Снимите минимум оплетки и протолкните оголенную часть под клемму. Защелка не выпустит провод назад, кроме как с прокруткой в обратную сторону. Другой конструктив — Power cage clamp – в виде двойного сложного устройства с сильной пружиной и шиной для тока. Подходит под любой провод. Внимательно рассмотрите фото клеммных зажимов этой подгруппы от WAGO.

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
Все соединения должны располагаться в доступных местах.
Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
Изоляция соединительных элементов должна соответствовать изоляции проводников.
Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

вставные;
гибридные;
мини и микро клеммы;
клеммы с предохранителями;
клеммы с размыкателями;
многовыводные;
многоярусные;
проходные и другие;

Для всех разновидностей правила монтажа едины.

Обзор клеммников Wago и принцип их работы

Часто для подключения электрооборудования используют клеммники wago. Они идеально подходят для соединения проводов внутри распределительных коробок и щитов. Зажимами можно фиксировать как одножильные, так и многожильные провода. В зависимости от предназначения выпускается много разных серий, но все они подразделяются на изделия одноразового и многоразового использования.

Многоразовые клеммники

Серия 222 указывает на многоразовое использование зажима. Это означает, что провод можно вводить и изымать из гнезда. Чтобы зафиксировать или освободить жилу, достаточно провернуть оранжевый рычажок. С конца провода снимают 10 мм изоляции, поднимают рычажок и после ввода жилы в гнездо отпускают его. Пружинный механизм прочно зажмет любую жилу сечением до 4 мм2. Вот и все, соединение готово. Чтобы изъять проводник из гнезда, достаточно приподнять флажок и потянуть на себя жилу.

Одноразовые клеммники

Серия 773 указывает, что зажим ваго является одноразовым. Причем он предназначен только для одножильных проводов. Чтобы соединить многожильный провод, необходимо его предварительно опрессовать наконечником.

Одноразовые зажимы могут быть заполнены токопроводящей смазкой. Она не дает алюминиевым жилам окисляться. О наличии смазки можно узнать по черному корпусу зажима, но может быть и темно-серым.

Чтобы выполнить соединение, оголенный край провода с небольшим усилием вставляют внутрь гнезда зажима, где механизм автоматически закусывает его. Так как изделие считается одноразовым, на корпусе отсутствует рабочий рычажок.

Иногда умудряются из одноразовых зажимов извлекать жилу путем прокручивания с определенным усилием. Однако после таких действий зажимная пластина деформируется, что не дает гарантии качественного следующего соединения.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Видеообзор

Клеммы для соединения проводов: разновидности и производители. Все, что необходимо знать о клеммах

Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее

Какие кабели и провода использовать для проводки в квартире — Какой кабель использовать для домашней сети, как рассчитать нагрузку

Как правильно паять многожильные и одножильные провода паяльником

Монтаж открытой электропроводки и обзор возможных ошибок

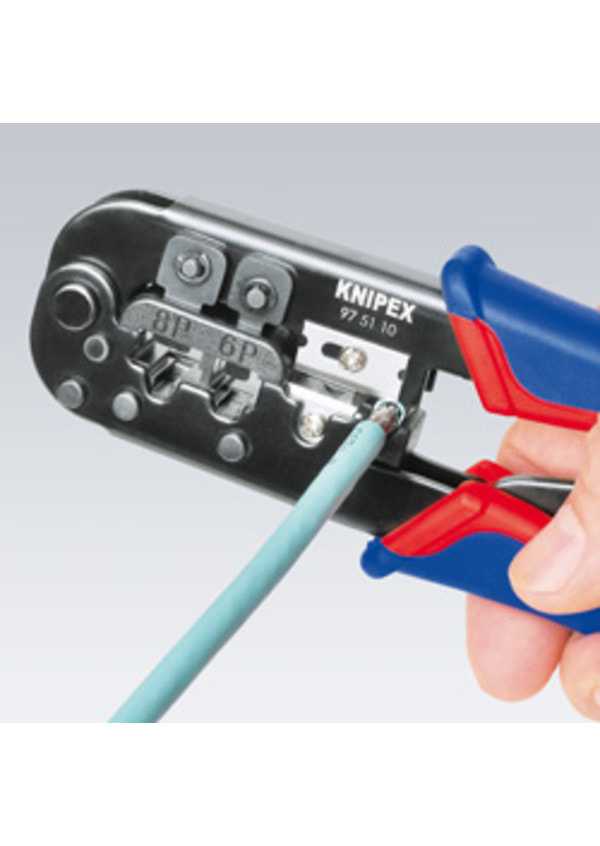

Инструмент для снятия изоляции с проводов и кабеля: клещи, кабельные ножи, стрипперы для зачистки проводки

Соединение проводов на клеммах и на «скрутках».

Главная О ремонте Преимущества соединений проводов на клеммах перед соединениями на «скрутках».

Допустим вы самостоятельно занимаетесь ремонтом ванной комнаты. Вы завели кабель в ванную, либо решили использовать старый существующий. Далее вам необходимо запитать от этого кабеля, например розетку, светильник над зеркалом, вентилятор, потолочные светильники — т. е. необходимо выполнить несколько соединений. В любом случае делаем соединения проводов в распределительной коробке. Но теперь вопрос — как? Каким способом? Существует два наиболее распространенных способа:

1. Скручиванием;

2. На клеммах.

Рассмотрим особенности обоих способов. При скручивании проводов важно не повредить (не надрезать) сам металл провода при снятии изоляции. Потому что при последующем скручивании возможен надлом провода в месте надреза. А надлом это уменьшение сечения, которое вызывает нагрев провода , расплавление изоляции и как следствие замыкание. Далее так же важно правильно скрутить провода: достаточно плотно друг к другу и достаточно сильно. Если этого не обеспесить возможен нагрев провода в месте скрутки и как следствие опять же— замыкание. Но главный недостаток этого способа в том, что он пригоден только для соединения одножильных проводов. Сделать качественное надежное соединение многожильных проводов методом скручивания — в принципе не возможно!

Фото 1. Виды клемм

При соединении на клеммах аккуратно зачистить провод тоже важно. Но если вы слегка заденете жилу ножом ничего страшного не произойдет — в дальнейшем вам не придется ее гнуть, увеличивая вероятность надлома. (Лучше конечно же снимать изоляцию устройством для зачистки проводов. Но так как в домашних условиях обычно такого устройства не бывает, то можно воспользоваться и обычным ножом.) Все что вам останется — вставить провода в клемму и ваше соединение готово! Клеммы бывают на винтах, самозажимные и с рычагом (см. фото 1). Клемма на винтах это устаревшее устройство и его лучше не использовать. Дело в том что для соединения проводов с сечением жил 1,5 -2 кв. мм необходимы маленькие винтовые клеммы. И зажимающие винты в этих клеммах тоже очень маленькие — 2 — 2,5 мм в диаметре. По этому при затяжке такого винта очень легко сорвать резьбу, причем вы этого срыва можете не почувствовать. А между тем , соединение окажется слабым и вы уже догадываетесь к чему это может привести. Да, к замыканию!

Самозажимные клеммы и клеммы с рычагом не требуют ни каких дополнительных действий, которые требуют контроля. Соединение проводов делается быстро и надежно! Отличаются эти два вида клемм друг от друга тем что клеммами с рычагом можно соединять многожильные, одножильные и те и другие провода одновременно. А самозажимными клеммами можно соединить только одножильные провода.

Более общее описание электромонтажных работ во время ремонта ванной комнаты смотрите здесь.

Вставной провод и винтовые соединители на выключателях и розетках

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 20.04.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Если вы внимательно осмотрите стандартный бытовой настенный выключатель или розетку, вы заметите, что помимо винтовых клемм на боковой стороне устройства есть ряд прорезей или отверстий в задней части корпуса. Это вставные соединения проводов, разработанные таким образом, что вы можете соединять провода, просто вставляя оголенный конец провода в отверстие, где провод удерживается пружинным зажимом. Это, конечно, быстрый и простой метод, но это не лучший способ установить связи. Стандартные винтовые клеммы лучше.

Смотреть сейчас: Вставные провода и винтовые соединители

Проблема с вставными проводными соединениями

Профессиональные электрики почти никогда не используют вставные разъемы, и тому есть причина. Ни один профессионал не хочет, чтобы его вызвали на работу, чтобы исправить плохое соединение, а вставные проводные соединения имеют гораздо больше шансов выйти из строя, чем стандартные соединения с винтовыми клеммами.

Каждый вставной разъем включает в себя очень маленький подпружиненный металлический зажим внутри корпуса переключателя или розетки. Этот зажим предназначен для надежного захвата оголенного провода после того, как он вставлен в отверстие, и его можно освободить, только если вы вставите кончик небольшой отвертки в размыкающий паз рядом с отверстием.

Однако это соединение заведомо ненадежно и на самом деле не обеспечивает степень контакта металл-металл, необходимую для хорошего электрического соединения. Провода во вставных соединителях могут легко проворачиваться в отверстии и постепенно высвобождаться. И само количество контактов металла с металлом очень и очень мало для вставных соединений, что может привести к перегреву устройства. Когда происходит перегрев, он еще больше ослабляет соединение, что в конечном итоге приводит к полному разрыву соединения. После того, как устройство отсоединено и снова подключено один или два раза, пружинные зажимы изнашиваются и теряют способность захватывать провода.

Любой электрик или домовладелец, который регулярно использует вставные проводные соединения, очень скоро научится избегать их в будущем. Это один из случаев, когда старый способ является лучшим.

Винтовые клеммы лучше

Другим стандартным вариантом подключения проводов является традиционный способ: закрепить провода под винтами клемм по бокам выключателя или розетки. Этот метод занимает немного больше времени и требует некоторой практики для освоения. Обычно это означает формирование оголенного конца провода в петлю по часовой стрелке вокруг винтовой клеммы, а затем плотное затягивание винта, чтобы зажать провод. В розетках и выключателях некоторых типов оголенные провода вставляются в небольшую скобу, а затем затягиваются винты, чтобы надежно зажать провод.

Винтовые клеммы любого типа можно отсоединять и снова подсоединять сколько угодно раз — они никогда не изнашиваются. Винтовые клеммы способны обеспечить более плотное соединение с проводами, что не только предотвращает отсоединение проводов, но и создает лучшее электрическое соединение. Электричество проходит через плотное соединение более свободно, чем через слабое соединение.

Вставные клеммы с зажимными винтами

Некоторые выключатели и розетки предлагают лучшее из обоих миров: вставные фитинги с винтовыми зажимами для затягивания соединения. Они обеспечивают быструю установку без необходимости сгибания проводов и добавляют второй уровень защиты, позволяя зажимать вставленный провод с помощью винта. Хотя они кажутся отличным вариантом, вставные клеммы с зажимными винтами не обеспечивают такого же надежного соединения, как петля по часовой стрелке. Часто сгибание и втягивание проводов обратно в коробку ослабляет соединение.

Прикрепление клеммы провода к зажимному разъему

2. Как сделать простой электролизный аппарат:

Простое практическое руководство по электромонтажу — присоединение клеммы провода к разъему зажима аккумулятора

(…ПРОДОЛЖЕНИЕ с предыдущей страницы)

Теперь прикрепим еще один оголенный вывод куска провода к разъему зажима аккумулятора. Сдвиньте изолятор ручки с ручки зажима, на котором есть отверстие со скобой (для крепления провода) и обжимной наконечник (для плотного удержания изолированной части провода). Пропустите провод через изолятор.

Зажим батареи и другой оголенный конец провода

Затем пропустите провод через два отверстия и вокруг кронштейна, как показано на рисунках ниже.

Оголенный конец провода протягивается через отверстие…

…и через отверстие

Оберните провод вокруг себя, чтобы получилась петля, и туго скрутите петлю, чтобы получить плотное соединение.

Петля провода туго скручена

Наконец, закрепите изолированную часть клеммы провода, обжав обжимную клемму на рукоятке зажима.

Провод закрепляется путем обжима проволочной обмоткой на контактной клемме зажима

После того, как вы наденете изолятор обратно на рукоятку, ваш комплект для подключения анода готов к использованию. На картинке ниже. вы можете увидеть два комплекта подключения анодов, которые я использовал для этого урока. В один комплект входит белый разъем «папа-мама». Я сделал это для более поздних замен тех клипс, которые стали бы слишком корродированными после многократного использования или случайно погруженными в электролит.

Два дополнительных соединительных комплекта для АНОДОВ

Большинство зажимов для зарядных устройств имеют довольно слабое соединение между проводом и клеммой зажима. Кроме того, если в обжимном соединении используется неизолированный провод, в конечном итоге и там произойдет некоторая коррозия; таким образом, увеличивая электрическое сопротивление. Когда это произойдет, соединение будет перегреваться, возможно, вплоть до расплавления изоляции. Во избежание несчастного случая регулярно очищайте зажимы и зажимы типа «крокодил» наждачной бумагой, при необходимости отсоединяйте провод от разъемов (используйте шило, чтобы открыть обжим) для очистки.

ПРИМЕЧАНИЕ. Если вы подключаете электропроводку на лодке или автомобиле, все соединения должны быть ПРОПАЯНЫ (см. подробности в разделе «Пайка» на стр. 32) для обеспечения безопасности и производительности. Вы можете захотеть пропаять все соединения между проводами и разъемами в вашей установке для электролиза, если вы собираетесь использовать ее на регулярной основе.

Вернуться к странице 9 или странице 10 моего руководства «Электролиз монет»

4) Катод — отрицательный электрод и разъемы катода

При электролизе электрод, подключенный к отрицательной (черной) клемме зарядного устройства, называется катодом. Катод подключается к железному предмету, подлежащему удалению от ржавчины. Некоторые энтузиасты погружают катод вместе с железным предметом, но я бы не рекомендовал этого делать (подробнее см. в разделе «Правильное размещение электродов» на стр. 19).).

В качестве катода может быть выбран сам зажим зарядного устройства, дополнительные соединительные комплекты (подробности см.
