Реле времени, таймер. Настройка и схема подключения.
Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.
Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме
Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.
Технические характеристики
Параметр | Значение |
---|---|
Номинальное рабочее напряжение | 220V |
Частота питающей сети | 50/60Hz |
Сохраняет работоспособность, при питающем напряжении в пределах | 180V-250V |
Потребляемая мощность реле | не более 2VA |
Допустимый ток переключающего контакта, при активной нагрузке | 16А |
Допустимый ток переключающего контакта, при реактивной нагрузке | 8А |
Минимальный шаг программирования | 1 минута |
Максимальный шаг программирования | 168 часов |
Число программ включения/отключения | 16 циклов |
Механическая износостойкость, циклов вкл/откл | 10000000 |
Электрическая износостойкость, циклов вкл/откл | 100000 |
Время сохранения данных программирования, при отключении питания | до 150 часов |
Точность хода часов в течении суток, при температуре +25°С | ≤1 секунда |
Габаритные размеры (ВхШхГ) | 86,5х36х65,5 мм |
Диапазон рабочих температур, °С | -10°С~+40°С |
Относительная влажность | 35~85% |
Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

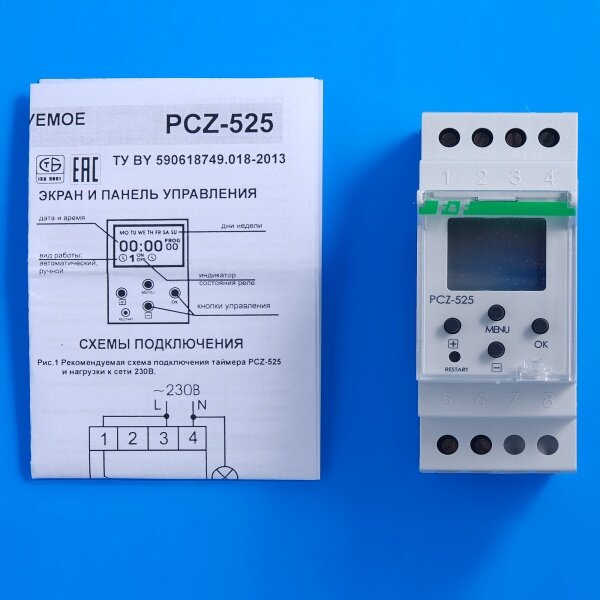

Лицевая панель реле времени
Назначение кнопок управления и индикации реле времени
Назначение кнопок и индикации | Надпись |
---|---|
Индикация включения контакта | ON |
Кнопка программирования | |
Кнопка настройки дня недели | D+ |
Кнопка настройки часа | H+ |
Кнопка настройки минут | M+ |
Кнопка настройки и текущего времени | |
Кнопка сброса всех данных | RESET |
Кнопка управления режимами (ON, AUTO, OFF) | MANUAL |
Жидкокристаллический дисплей
Данные жидкокристаллического дисплея
В верхней части дисплея:
дни недели
MO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.
Настройка дня недели осуществляется кнопкой D+
В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.
Настройка циклов осуществляется кнопкой
В нижней правой части дисплея:
режим управления
ON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL
Настройка реле времени
Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.
Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.
После настройки текущего времени и дня недели, приступаем к программированию реле времени.
Программирование реле времени
Включение программирования осуществляется кнопкой(далее по тексту программирование).
1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

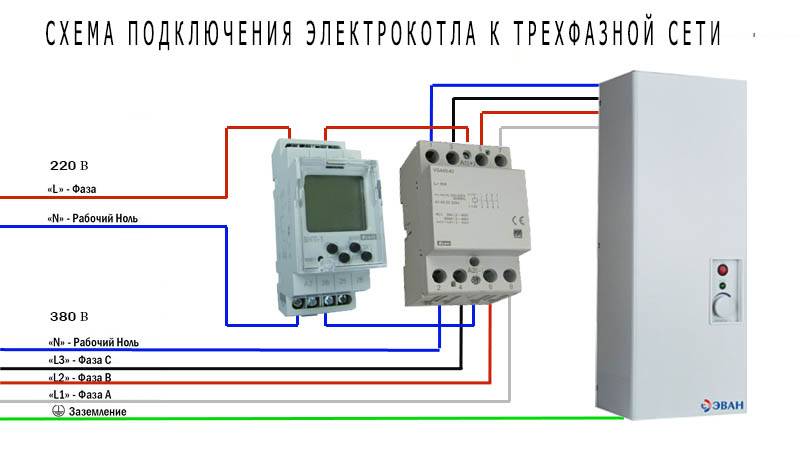

Схема подключения реле времени
Примерная схема подключения реле времени и нагрузки
Скачать инструкцию (паспорт) реле времени
Пошаговую инструкцию по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать здесь
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки
скачать инструкцию (паспорт) реле времени, на русском языке
скачать инструкцию (паспорт) реле времени, на английском языке
