Изготавливая удлинитель, лучше придерживаться общепринятых норм. Для мощной техники вилка неразборная. Разберем по порядку, внесем пару свежих идей по поводу изготовления собственными руками надежных соединений: как выбрать кабель, где позаимствовать розетку. В результате надеемся – читатели поймут, как сделать удлинитель самостоятельно.

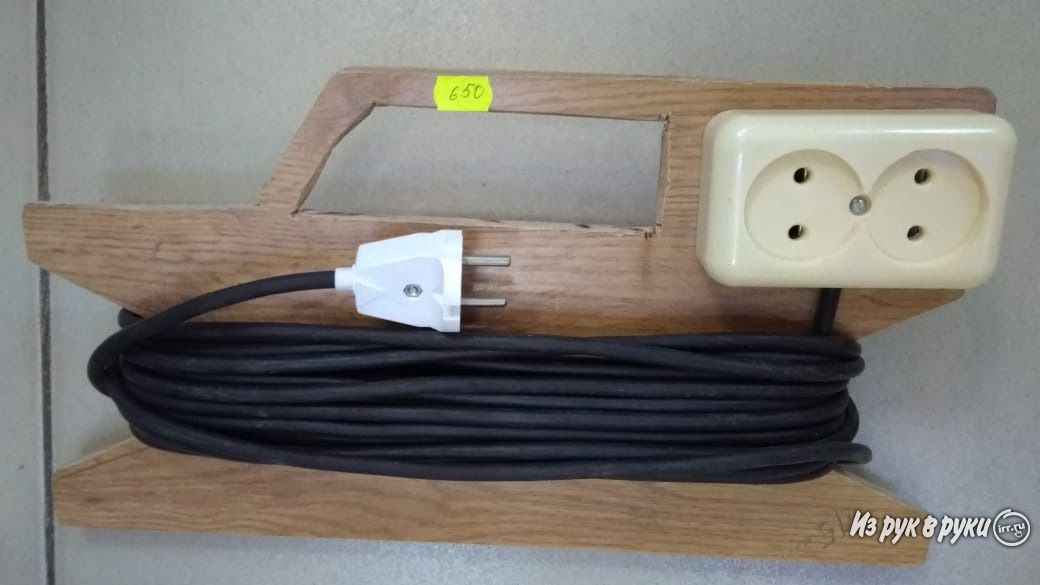

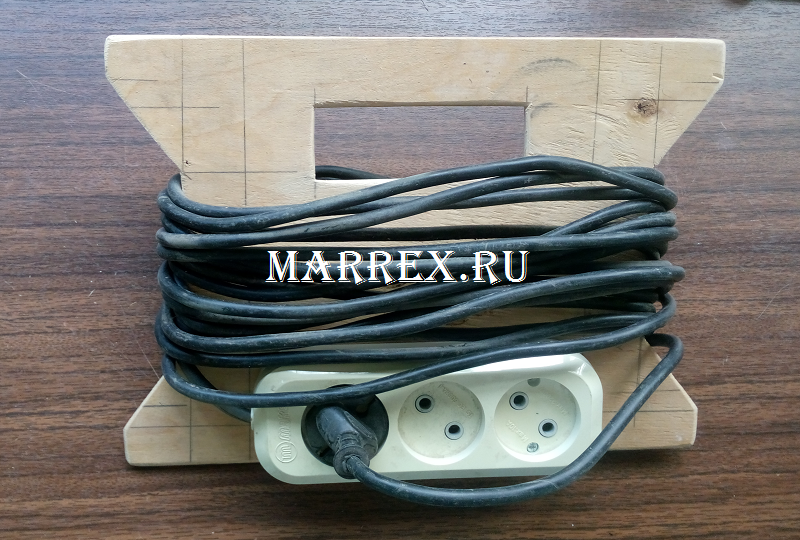

Стильный удлинитель

Выбор кабеля удлинителя

Первый вопрос, встающий на повестке. Нужен кабель. Задумайтесь, для чего решаем сделать удлинитель электросети:

  1. Во-первых, невозможность купить удлинитель по нужным параметрам. Чаще это длина кабеля.
  2. Во-вторых, специальный удлинитель удобен измерять мощность бытовых приборов (220 вольт, 380 вольт) при помощи токовых клещей. Требуется, чтобы жилы выделенного измерениям участка шли раздельно. В указанном случае становится возможным измерить уровень магнитного поля проводника (идущие вместе создают интерполяцию, делая процесс невозможным).
  3. Иногда удлинитель используют стационарной розеткой. Любопытно, никакие документы минимальную высоту не регламентируют. Разрешается ставить розетки на плинтус.

По выбору кабеля удлинителя ПУЭ излагает факты и предписания.

Объединение нулевого защитного и рабочего проводников невозможно

Не допускается для переносных потребителей объединять нулевой защитный, рабочий проводники. Не допускается клемму заземления сажать на нуль. Хотя в стационарных розетках запрета нет. Полагаем, связано с защитой.

Розетки, предназначенные для включения оборудования, используемого в уличных условиях, защищаются дифференциальным автоматом. Заметьте – заранее не знаем область применения удлинителя. Одновременно объединение защитного и нулевого проводников нарушает принцип работы. В результате человека, работающего на улице, может убить раньше, нежели сработает защита по сверхтоку.

Выбор кабеля

По приведенной выше причине удлинитель разумно оснащать кабелем на три жилы. В противном случае однозначно нарушаются условия эксплуатации большей части оборудования. А электрический инструмент? Лишен клеммы заземления, выпущены предписания, по которым делать запрещено. Электрический инструмент по упомянутым нормам снабжен усиленной изоляцией (второй класс безопасности II), спокойно работайте в сырых помещениях, на снегу при условии: удлинитель добротно изолирован. Как минимум предусматриваются шторки на гнездах, не пойдет дешевая розетка, придется выломать элемент (заедает).

Розетки и вилки

Наверное, доныне используете оборудование СССР. Старые вилки не всегда подходят европейским розеткам. Не хочется стычной соединитель уродовать, воспользуемся лазейкой: допустимо применять розетки обычные с заземлением на основе. В результате появляется универсальный прибор, работать с которым допустимо в любых условиях. Набирайте удлинитель необходимыми элементами.

Сечение кабеля удлинителя

Кабель H05VV-F

Для бытовых электроприемников, согласно ПУЭ, сечение не менее 0,75 квадратных миллиметров меди. Обратите внимание на фото. Виден участок кабеля H05VV-F типичного удлинителя с маркировкой. 3G означает наличие трех жил, рядом написано сечение меди – 1 квадратный миллиметр. Удлинитель удовлетворяет требованиям ПУЭ. Для промышленных приемников по меди 1,5 квадратных миллиметра.

На практике сечение выбираем с большим запасом, ориентируясь потребностями. Характеристики кабеля H05VV-F нормируются ГОСТ IEC 60227-5. Из ссылки на ГОСТ 22483 узнаем соответствие меж калибрами AWG, сечением меди, позволит заказывать на Алиэкспресс. Легко заметить, отсутствуют таблицы по максимальным токам, аналогичная информация приведена старой версией ПУЭ (шестое издание). Не думаем, что смена законодательства нанесла урон законам природы, смело рекомендуем цифры читателям. Из таблицы 1.3.4 узнаем, для кабелей с ПВХ-изоляцией, медной жилой сечением 0,75 квадратных миллиметра допустимый ток составляет 15 А. В переводе на мощность 230 х 15 = 3,45 кВт.

Не предлагается сварочный аппарат включать в удлинитель. Следовательно, минимальное сечение меди лучше не использовать, брать с запасом. Удлинитель снабжен несколькими розетками. Становится возможной работа одновременно двумя и более приборами, сложно учесть реальную потребляемую мощность. На максимальном токе сварочные аппараты, например, демонстрируют параметры рабочего цикла, характеризующиеся длительностью отдыха и активности.

Помимо прочего касательно выбора сечения жил учтите: в трехфазных цепях допускается использовать провод, где нулевой (рабочий, защитный) проводник тоньше других. ПУЭ разрешает использовать кабели, пока не будет изменено законодательство с явным запретом делать. В прочих случаях толщина нулевого проводника не тоньше фазных.

Класс гибкости жил

Обращаем внимание: жилы высокого класса гибкости. Удлинитель не считается стационарным оборудованием, предположительно, придётся пользоваться в разнообразных условиях. Жилы не должны ломаться при бесконечных изменениях положения.

Достигается особенностями конструкции. В первую очередь, набором сечения множеством мелких проволочек. Подробнее можно почитать ГОСТ 22483. Зачем? ПУЭ говорит: присоединение жил низкого класса гибкости (однопроволочных) допускается под винт только стационарных установок. Правило косвенно говорит: в случае удлинителя применять другой кабель.

Выше класс гибкости, тем лучше. Заказывая провод ПВ, ПВС, обращаем внимание на фактор. Класс жилы укладывается в диапазон 2 – 4. Понятно, лучше брать последний. Меньше шансов, облома жилы частым перегибанием (класс задает минимальный радиус).

Дополнительные требования

К установочным аппаратам освещения, штепсельным розеткам, предъявляются дополнительные требования. Касается защитных контактов. Защитным контактом розетки называется штырь, образующий с гнездами треугольник, не позволяющий включить прибор неправильным образом. Электрически эта часть надежно заземлена.

В результате знаем местонахождение фазы. Следовательно, обеспечим разрыв при помощи выключателя, располагающегося на проводе. Обеспечивается защита против выхода фазы на патрон, когда необходимо. Видимое на европейских розетках – заземляющий контакт.

Обратите внимание: вилка большинства мощных бытовых приборов снабжена глубоким отверстием под защитный контакт. Хотя техника не относится к освещению. Производитель реализует универсальность стычных соединителей оборудования.

Ограничения по использованию электрических удлинителей

Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.

Кабель с частично снятой изоляцией для измерения тока клещами

Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.

Фазы розетки и удлинителя

Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.

Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.

Надпись симметричной вилки

Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:

  • Тщательно заделываем провод согласно инструкции.
  • Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.

Разновидности удлинителей

Не видим труда своими руками сделать удлинитель для наушников. Сегодня предостаточно на рынке разборных разъемов USB, медный шнур на четыре жилы достанем в любой точке мира (используя Алиэкспресс). Шины питания идут боками: можно видеть, выдвинуты вперед, чтобы избежать потери информации при размыкании контактов. Внутри проходят по двум проводам данные. Кабель лучше брать без соединений, цельным куском, затухание слабого сигнала будет минимальным. Отличным вариантом считаем достать экранированный кабель: безусловно, увеличит дальность связи.

Обжимные клещи

Витая пара подойдет для USB. Частоты будут несколько иными, на малых дистанциях незаметно. Можете сделать удлинитель модема при наличии обжимных клещей. Показанные фото взяты в DNS, годятся для 8 и 6-позиционных разъемов (подойдут телефонистам).

Наконец, никаких сложностей с jack-коннекторами аудио. Наверное, замечали: на фронтальную панель системного блока иногда выходит моно… Кусать локти? Просто загляните внутрь, сделайте правильную разводку платы, установив нужные перемычки, протяните кабель с нужным числом жил до материнки. Весь секрет: просто некоторым производителям лень делать, толкают дешевку. Полагаем, теперь каждый читатель понял, как самому сделать USB удлинитель, цель обзора достигнута.

Прощаемся, полагаем, полученные знания реально пригодятся на практике, когда в очередной раз потребуется сделать удлинитель своими руками.
