Коротко о том, как разобрать EarPods
- 13 Декабря, 2019
-
Android -
Александра Паль
Если не страшно остаться без наушников от Apple или вам жалко отдавать их в мастерскую, то эта статья способна вам помочь решиться разобрать устройство самостоятельно или убедиться, что все-таки лучше отнести «аирподсы» в сервис ремонта (что желательно в данном случае). Заодно познакомитесь с устройством наушников и выясните, как разобрать EarPods.
Стоит отметить, что есть EarPods как с lightning, так и с 3.5 mm Jack — разъемом для подключения. Так как iPhone из года в год модернизируется, то в последнее время в набор со смартфоном от Apple стали входить EarPods с lightning — коннектором, а разъем 3.5 mm на новых моделях iPhone вообще перестал существовать. Так что в данной статье разберем наушники с lightning-коннектором.
Разбирать будем «снизу-вверх»: сначала рассмотрим устройство lightning-разъема, затем панели контроля и динамиков. Итак, как разобрать EarPods?
Первый шаг: обзор внешнего вида и характеристик
Ни для кого не секрет, что гарнитура от Apple включает в себя ряд полезностей. Это, например, распознавание речи (Siri же пользуетесь?), шумоподавление. В первую очередь распаковываем наши «аирподсы».
Стоит отметить, что если вы пользуетесь гарнитурой с lightning-коннектором, то не сможете одновременно заряжать телефон. Зарядка использует тот же порт, что и проводные EarPods. Рассмотрим панель управления.

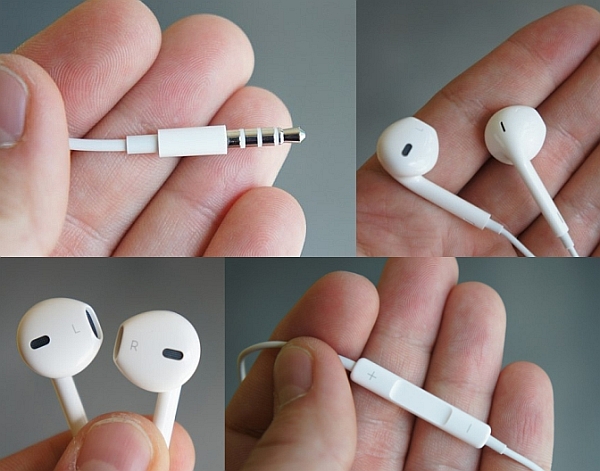

Как видно на слайде, мы можем регулировать громкость двумя кнопками и отвечать на вызовы клавишей посередине. С задней стороны панели находится микрофон, с помощью которого осуществляется запись голоса.
На наушниках есть маркировка — R и L (правый и левый).
Итак, приступаем к решению вопроса касательно того, как разобрать EarPods.
Второй шаг: разбираем lightning-коннектор
Если ваши наушники в исправном состоянии, лучше не разбирайте их. Статья носит ознакомительный характер и не является практическим руководством. Мы просто разберем наушники, чтобы вы увидели, как они устроены внутри.
В первую очередь нужно отрезать штекер от молнии. Разрезаем его по шву при помощи канцелярского ножа.
Внутри видим стальной рукав, он нужен для лучшей защиты от механического воздействия. Снимем печать, чтобы посмотреть на плату питания. Под стальной пластиной оказался толстый слой клея, который придется также убрать.
Вот мы и добрались до печатной платы. Обратите внимание, что чипа идентификации может и не быть в дешевой китайской подделке.
Вот что оказалось внутри: стальной рукав для защиты, специальный клей, плата питания, штекер, изоляция, провода.
Третий шаг: разбираем панель управления
Для регулирования громкости звука в наушниках, вызова ассистента, совершения и принятия звонков EarPods предоставляет пользователю функциональное средство контроля — кнопки.
Корпус панели управления крепится на защелках, так что его можно легко открыть. И здесь не обошлось без стальной пластины. В данном случае она предназначена для сохранения формы корпуса: очень тонкая (что делает ее почти невесомой) и упругая.
Когда вы нажимаете на крышку пульта, стальная пластина деформируется, изгибается и касается определенного участка на плате. При этом выстраивается определенный маршрут (цепь) передачи сигнала, что позволяет нам контролировать систему. С обратной стороны на стальном корпусе есть отверстие для записи голоса. Под стальной пластиной расположены 3 кнопки.
Перед тем как разобрать «аирподсы», подумайте хорошенько о том, хватит ли вам знаний починить самостоятельно этот девайс.
Последний шаг: разбор динамиков EarPods
Итак, мы дошли до главного вопроса: как открыть наушники Apple?
Так как пластины корпуса наушника крепко сцеплены между собой, отсоединить их можно только скальпелем с острым и тонким лезвием. Затем нужно удалить клей по краям.
Внутри корпуса компактно разместились диафрагма, катушка и магнит. Диафрагма в данном случае — это бумажный конус (как кажется на первый взгляд, а на самом деле это тонкая пленка с большим количеством ворсинок), окаймленный слоем резины (полимера), благодаря чему осуществляется распространение звуковых волн в пространстве при колебаниях.
Внутренняя часть устройства состоит из металлического каркаса и среднего магнита. Под диафрагмой есть катушка — самый главный элемент. Магнит статичен, но электромагнит (катушка) то притягивается, то отталкивается от него, заставляя диафрагму совершать колебания и распространять звуковые волны. От динамика к цепи проходят 2 провода с задней стороны.
Заключение
Итак, теперь вы знаете, как разобрать EarPods. Можно было бы, конечно, посмотреть на цепь и микроконтроллеры в корпусе наушника, но не будем уходить глубже в тему. Давайте же на этой замечательной ноте завершим разбор наушников EarPods и полюбуемся проделанной работой.
Похожие статьи
Инструкции
Как снять ускоренное видео на смартфон
IOS
Как сбросить учетную запись Apple ID: способы, инструкции и рекомендации
Приложения
Приложение iTunes. Как отключить подписку
Инструкции
Инкрементальная загрузка: описание, порядок использования, отзывы
Обзоры
Все цвета «Айфон-7»: обзор и фото
IOS
Есть ли NFC в iPhone 6: как настроить
Ремонт и обслуживание AirPods — Служба поддержки Apple (RU)
Как получить сервисное обслуживание AirPods?
Запланировать визит
Назначьте встречу в авторизованном сервисном центре компании Apple
Свяжитесь с нами
Побеседуйте с консультантом службы поддержки Apple
Получить обслуживание
Набор услуг
Замена наушника AirPods в случае потери
Потеряли один из наушников AirPods или зарядный футляр? Вы можете приобрести на замену левый или правый наушник AirPods, а также зарядный футляр. На замену вы получите новое устройство.
Соглашение AppleCare+ для наушников не покрывает случаи потери или кражи наушников AirPods.
Обслуживание аккумулятора
Мы можем предоставить платную услугу замены аккумулятора ваших наушников AirPods. Гарантийное обслуживание не включает ремонт аккумуляторов, изношенных вследствие регулярного использования.
Если у вас оформлено соглашение AppleCare+ для наушников и емкость аккумулятора продукта стала меньше 80 % от исходной, замена аккумулятора выполняется бесплатно. Соглашение AppleCare+ распространяется как на AirPods, так и на зарядный футляр.
Сколько это будет стоить?
За отдельную плату можно заменить один наушник AirPods (левый или правый) или зарядный футляр. В авторизованных сервисных центрах компании Apple установлены свои цены, поэтому уточняйте примерный расчет стоимости ремонта.
Если у вас оформлено соглашение AppleCare+, вы вносите плату за инцидент только один раз, чтобы покрыть замену одного или обоих наушников AirPods с зарядным футляром или без него. Стоимость обслуживания по каждому обращению в рамках программы AppleCare+ будет одинаковой, независимо от выбранного сервисного центра.
Выбор сервисного центра
Похоже, у вас отключен JavaScript.
На этой странице используются безопасные скрипты, прогнозирующие размер оплаты услуг. Включите JavaScript в браузере и перезагрузите страницу.
Все цены указаны в рублях и включают НДС.
У вас есть соглашение AppleCare+?
В вашем регионе для данного продукта доступно соглашение AppleCare+. Соглашение AppleCare+ дает право на сервисное обслуживание аккумулятора. Это означает возможность его бесплатной замены, если при тестировании продукта обнаружится, что емкость аккумулятора составляет менее 80 % от исходной.
Соглашение AppleCare+ также включает право на сервисное обслуживание при случайных эксплуатационных повреждениях. За сервисное обслуживание по каждому обращению взимается дополнительная плата. Кроме того, оно включает Программу экспресс-замены.
Подробнее о соглашении AppleCare+ в России
Подробнее о Программе экспресс-замены
Гарантия
Ограниченная гарантия Apple покрывает обслуживание AirPods и аксессуаров Apple из комплекта поставки продукта в случае дефектов производства в течение одного года с даты покупки продукта. На аксессуары Apple, приобретенные отдельно, распространяется ограниченная гарантия Apple на аксессуары. Включает адаптеры, запасные кабели и беспроводные зарядные устройства или чехлы.
Наша гарантия дополняет права, предоставляемые законом о защите прав потребителей.
В зависимости от проблемы вы также можете иметь право на сервисное обслуживание в рамках соглашения AppleCare+. Применяются Условия и положения, включая сборы. Доступность функций и опций может отличаться в зависимости от страны или региона.
Если ваш случай не покрывается, с вас взимается плата. Если проблему с AirPods невозможно устранить, вам может потребоваться оплатить полную стоимость замены.
Проверить состояние права на сервисное обслуживание
Условия ограниченной гарантии Apple
Ознакомьтесь с законодательством о защите прав потребителей в вашей стране или регионе
Гарантия
Мы даем гарантию на обслуживание, в том числе на замененные компоненты, сроком на 90 дней или на оставшийся период гарантии Apple либо соглашения AppleCare в зависимости от того, какой срок больше. Эта гарантия дополняет ваши права, предоставляемые законом о защите прав потребителей.
Оборудование для замены, которое компания Apple предоставляет в рамках ремонта или замены, может содержать новые или бывшие в употреблении оригинальные запасные части Apple, которые прошли проверку и соответствуют функциональным требованиям Apple.
Условия и положения Apple о проведении ремонта
Ознакомьтесь с политикой конфиденциальности Apple
Разборка наушников Apple EarPods — iFixit
Опубликовано: 18 сентября 2012 г.
- Избранное: 132
- просмотров: 645.3k
Опубликовано: 18 сентября 2012 г.
- Избранное: 132
- просмотров: 645.3k
Разборка
Эта разборка не руководство по ремонту. Чтобы отремонтировать наушники Apple EarPods, воспользуйтесь нашим руководством по обслуживанию.
-
Что может быть лучше для нового и улучшенного iPhone, чем набор новых и улучшенных наушников?!? Вот некоторые из горячих новых функций новейшего слухового аксессуара Apple:
.
-
Модернизированный корпус для лучшей посадки в ушах и распределения звука.
-
Внешние акустические вентиляционные отверстия для усиления басов.
-
Встроенный микрофон и пульт управления громкостью.
-
Диафрагмы динамиков из двойного материала для сокращения потерь звука и увеличения мощности.
-
Стандартная проблема с любым новым iPhone 5, iPod Touch 5-го поколения или iPod Nano 7-го поколения.
Редактировать
-
Если вам интересно, наушники EarPods имеют номер модели MD827LL/A.
-
Apple утверждает, что их новые наушники EarPods работают на том же уровне, что и наушники, которые стоят на сотни долларов дороже, но эти создатели милых битов обойдутся вам всего в 29 долларов (плюс налог, если применимо).
-
Назовите нас скептиками, если хотите, но мы не уверены, как этого можно добиться с помощью установки с одним драйвером.
Редактировать
-
Первое, что мы замечаем (и уже знаем), это полностью переработанная форма наушников EarPods. Apple, кажется, считает, что втиснуть в ухо идеально круглый наушник не умнее, чем попытаться продеть квадратный штифт в круглое отверстие.
-
С наушниками EarPods в ушах прохожим на самом деле довольно сложно сказать, что ваши наушники — это не просто старые добрые наушники Apple Earbuds.
-
Если кто-то может сказать, то он либо хорошо разбирается в деталях, либо находится слишком близко к вашему лицу.
-

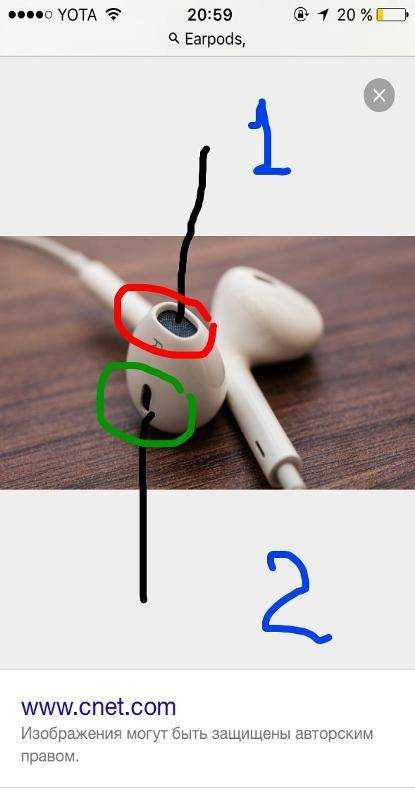

Следующей заметной конструктивной особенностью наушников EarPods является то, что порт основного динамика направлен вперед, а не прямо в ушной канал.
-
Лучше ли слушать звук, который не направлен прямо на барабанную перепонку? Мы не знаем, но таков вердикт акустиков Apple, и им платят большие деньги за то, что они делают.
Редактировать
-
org/HowToDirection»>
Компания Apple позаботилась о долговечности новых наушников EarPods. Обратите внимание на новый дизайн пульта (слева), который включает большую обмотку кабеля рядом с пультом, чем у предыдущих наушников (справа), чтобы уменьшить нагрузку на провода.
Если вы используете наушники EarPods с iPhone или iPod, скорее всего, вы будете часто носить их в кармане или рюкзаке, что может сильно повредить соединения.
Чтобы сделать новые наушники EarPods более устойчивыми к воздействию воды и пота , дизайнеры Apple убрали внешнюю решетку микрофона.
Как справедливо заметил пользователь iFixit, предыдущая решетка микрофона была только для галочки! Мы подтвердили, что в пластике нет отверстий. Спасибо Тодд!
Редактировать
-
Наконец-то пришло время взломать этих маленьких парней; это ведь разборка.
-
Мы предпочитаем использовать наши гитарные медиаторы, чтобы измельчить пару наушников EarPods, а не гитару (которая, вероятно, будет отлично звучать через наушники EarPods).
Редактировать
-
На нижней стороне крышки дистанционного управления видны три кнопки и микрофон. Здесь нет ничего удивительного, так как на пульте есть три кнопки.
-
С помощью еще немного
уговороврезки мы можем удалить гибкую печатную плату в пульте EarPods. -
Микрофон в пульте EarPods имеет маркировку 2F17 045.
-
Будет ли этот микрофон похож на один из трех микрофонов внутри iPhone 5? Вероятно. Будет ли это то же самое? Все раскроется в срок
-
Мы также обнаружили еще одну микросхему с маркировкой TI25ASGVI 079, которую Chipworks считает АЦП Texas Instruments или устройством, используемым для регулировки громкости.
-
Все эти компоненты кажутся большими на наших фотографиях, но в жизни они совсем маленькие. Вот так выглядит доска по сравнению с десятицентовой монетой США.
Редактировать
-
Для справки, вот как выглядит внутренности старого пульта:
две вертушкитри кнопки и микрофон. -
Плата управления в старых наушниках не так герметична и защищена, как в новых наушниках EarPods, что приводит к распространенной жалобе среди посетителей тренажерного зала, которые обнаруживают, что их милые наушники не так хорошо работают, когда их обливают потом.
-
На микрофоне написано: S262 9164.
Редактировать
-
С такой плотной посадкой между двумя половинками наушников EarPods просто разъединить их было невозможно. Мы знали, что нам нужно делать.
-
Обычно мы не разрезаем вкладыши, но когда мы это делаем, мы предпочитаем лезвия X-Acto #11.
-
Это не то, что вы хотели бы попробовать дома. Как только эти капсулы открыты, они не закрываются обратно, если вы не хотите использовать клей.
Редактировать
-
Хотя обновленный пульт дистанционного управления — это хорошо, настоящая инновация EarPods заключается в динамиках.
org/HowToDirection»>
Как и большинство динамиков, динамики наушников EarPods состоят из диафрагмы/конуса, звуковой катушки, постоянного магнита и корпуса.
Бумага или пластик? Звуковая катушка поддерживается композитной диафрагмой, состоящей из бумажного конуса и полимерного подвеса. Это первая итерация наушников Apple, в которых используются бумажные диффузоры, а не полностью пластиковые.
Самая захватывающая и наиболее широко разрекламированная особенность наушников EarPods — уникальная каплевидная форма корпуса.
Тем не менее, когда эти ребята открыты, все начинает выглядеть очень похоже на другие наушники.
Компания Apple провела много времени, изучая уши людей, поэтому, надеюсь, их внешний дизайн принесет дивиденды в отделе слухового совершенства.
Редактировать
-
Для меломанов вот вид спереди и сзади (сверху и снизу соответственно) разделенных динамиков.
-
Переход Apple на бумажные диффузоры динамиков может быть источником рекламируемого ими улучшенного отклика на низких и средних частотах.
org/HowToDirection»>
Мы также обнаружили, что корзина динамика имеет гораздо более изысканный вид, чем у предыдущих моделей (см. сравнение на следующем шаге), с тонкой сеткой, покрывающей заднюю часть, и симметрично расположенными вентиляционными отверстиями.
Корзина является критически важным компонентом, так как она должна быть жесткой, чтобы поддерживать постоянное качество звука, но при этом оставаться достаточно открытой, чтобы не препятствовать движению воздуха за вибрирующей диафрагмой.
Редактировать
-
Едва ли горошины в стручке, разные версии наушников Apple демонстрируют некоторые радикальные изменения внутренней конструкции и дизайна драйверов.
-
Сверху имеем:
-
Наушники для iPhone предыдущего поколения
-
Наушники для iPod первого поколения
-
Apple EarPods нового поколения
-
Наиболее заметные различия между наушниками EarPods — это именно то, что вы ожидаете — радикально переработанный корпус и новый материал для диффузора динамика.
Редактировать
-
Основная цель iFixit — долговечность и ремонтопригодность, а также их влияние на отходы электроники.
-
Новые наушники Apple EarPods значительно улучшены в плане долговечности:
-
Новый пульт дистанционного управления лучше защищен от повреждения водой и оснащен оберткой, предотвращающей натяжение, для увеличения срока службы кабеля.
org/HowToDirection»>
Бумажные конусы динамиков более устойчивы к разрывам, чем пластиковые, что снижает вероятность выхода из строя драйверов.
Но, к сожалению, эти продукты все еще относятся к разряду одноразовых. Поиск запчастей практически невозможен, и было бы сложно убедить кого-то разобрать наушники вместо покупки новой пары. Они никогда не будут прежними, если их разобрать.
Редактировать
Как отремонтировать наушники-вкладыши: пошаговое руководство
Криса Вудфорда. Последнее обновление: 19 января 2022 г.
наушники у меня есть
когда-либо купленные прожили больше пары лет. Почему? Поскольку
кабели почти всегда ослабевают и рвутся из-за постоянного движения.
Некоторые производители наушников используют более прочные кабели и усиливают
места, где кабели соединяются с штекером и самими телефонами
но даже с армированием тросы рано или поздно могут порваться.
Когда это происходит, большинство людей яростно бросают свои наушники в
мусор и неохотно купить еще одну пару. Но если вы умеете пользоваться паяльником,
на самом деле их довольно легко ремонтировать. Шаг за шагом, вот как…
Фото: пара недорогих наушников обычно рано или поздно выходит из строя либо в месте соединения кабеля с телефоном, либо в месте его соединения с штекером.
Будьте осторожны!
Вам понадобится нож или ножницы, горящая спичка и горячая
паяльник.
Пожалуйста, примите соответствующие меры предосторожности с этими горячими, острыми, опасными предметами, только припоем.
в хорошо проветриваемом помещении и т. д. . Если вы молодой человек, попросите помощи у взрослых.
Если ваши наушники сломались, вы можете не слишком беспокоиться о том, чтобы рискнуть, пытаясь их починить.
Но имейте в виду: возможно (хотя и маловероятно), что вы повредите хрупкие компоненты наушников, если не будете
паять осторожно. Используйте радиатор или паяльник на короткие промежутки времени, чтобы уменьшить вероятность теплового повреждения.
Также возможно, что если вы не отремонтируете наушники правильно, вы можете повредить любое аудиооборудование, к которому вы их подключаете.
Мы не несем ответственности за любые несчастные случаи, травмы или бедствия, которые могут возникнуть в результате использования вами информации, представленной здесь. Вы следуете этим инструкциям исключительно на свой страх и риск .
Предметы, которые вам понадобятся
Вам понадобятся следующие вещи, так что подготовьте их:
- Ваши сломанные наушники-вкладыши.
- Запасной штекер (ниже я расскажу, где его взять).
- Паяльник и припой. (Если совсем не умеешь паять,
попробуйте посмотреть пятиминутное руководство по пайке Коллина Каннингема. Если вы знаете, но давно этого не делали,
вы можете освежить в памяти очень короткое видео
Как паять, Майк Аллен.
Чтобы получить более подробное руководство, попробуйте
Руководство Adafruit по отличной пайке.
Если пайка для вас в новинку, имеет смысл потренироваться в соединении старых проводов.
вместе перед ремонтом наушников.) - Тиски для безопасного удержания предметов во время пайки. (Или несколько зажимов бульдога, как я описываю ниже.)
- Несколько спичек или зажигалка.
- Складной нож, ножницы или кусачки.

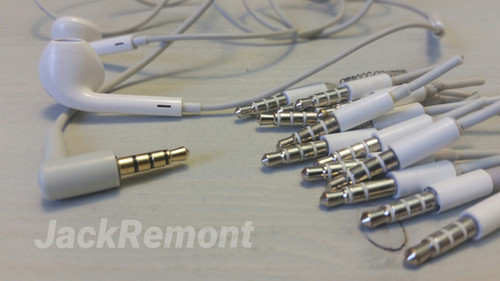

Добавление нового штекера
- С помощью ножниц или ножа отрежьте старый штекер. Буквально, просто
перережьте провод как можно ближе к вилке (потому что вы не хотите
без необходимости укорачивайте провода наушников). Если это формованная вилка, выбросьте ее — она бесполезна. - Для замены потребуется купить новый штекер. Предполагая, что вы
заменяют один из меньших штекеров на стандартной паре наушников
или наушники, то, что вам нужно, называется штекер 3,5 мм стерео , и вы можете легко купить его
онлайн в магазине электронных запчастей или в магазине электроники, если
у тебя есть рядом. Убедитесь, что вы получаете стерео один; моно вилки выглядят очень похоже.
Если вы заменяете одну из вилок большего размера, эти инструкции остаются в силе.
применить, но вам, очевидно, нужно купить замену, которая соответствует размеру вашей оригинальной вилки.
Тот, что у меня здесь, имеет завинчивающийся внешний корпус и
зажим вверху для фиксации кабеля на месте: он останавливается
Вы вырываете кабели из вилки, если слишком сильно дергаете за провод.
Зажим — хорошая идея, если вы не хотите пройти через это
тренируйтесь снова через несколько недель! Один быстрый момент, на который стоит обратить внимание: сменный штекер
почти наверняка будет значительно больше, чем формованная вилка, которую вы заменяете.
Это просто неизбежно: крошечные штекеры, вставленные в такие вещи, как наушники iPod на фабриках, припаяны и
лепят машины с «шустрыми пальцами»! - Подготовьте кабель. Стереокабель для наушников состоит из двух кабелей.
проходя через него, один для левого канала и один для правого. Эти
обычно окрашены в красный и зеленый цвета. Каждый из этих кабелей окружен
медным проводом (земля). Зачистите красный и зеленый кабели, чтобы
иметь около половины дюйма до дюйма чистого и блестящего оголенного провода. Держите красный и зеленый
провода отдельно, но скрутите два комплекта медных проводов вместе — так вы
иметь три провода вместо четырех. - Иногда вы найдете кабели наушников, которые подключены немного по-другому. Один из стерео кабелей
будет иметь красный или зеленый провод внутри, окруженный обычным проводом медного цвета. Другой кабель будет
иметь зеленый или красный кабель, окруженный красным и зеленым «полосатым» проводом. В этом случае красный и
зеленый «полосатый» провод — это ваша земля, эквивалентная медному проводу в другом кабеле. Таким образом, вы обматываете его медным проводом, получая красный провод, зеленый провод и третий провод, представляющий собой смесь медного провода, красного и зеленого проводов. Я надеюсь, что это ясно. - Теперь зажгите спичку и ненадолго нагрейте концы
все три провода спалить изоляционное покрытие. Обычно это какой-то
краска или пластик; постарайтесь не вдыхать пары во время горения. если ты не сделаешь
На этом шаге провода не будут иметь надлежащего электрического соединения при пайке и
наушники не будут работать. Не сжигайте слишком много, иначе вы тоже сделаете провода
черный и ломкий. Пусть пламя ненадолго (не более пары секунд) поиграет на проводе.
секунд или около того), а затем выдуть его. Когда я говорю кратко, я имею в виду кратко ;
ты не готовишь стейк! Если ваши провода почернели и стали ломкими, значит, вы их пережарили и
видимо нужно укоротить кабель и начать заново. (Конечно, вы можете продолжать укорачивать кабель,
но не увлекайтесь, иначе вы сделаете кабель слишком коротким для удобного использования.) - Отвинтите корпус штекера, и вы увидите три
клеммы для трех проводов в вашем кабеле. - Теперь, , прежде чем припаивать провода, нужно продеть кабель через верхнюю (пластиковую) часть штекера (другими словами, крышка), чтобы после этого ее можно было снова привинтить к металлическому основанию. Этот шаг очень легко забыть, а если вы забудете, вам придется снова отсоединять провода и повторять процесс, что (поверьте мне) очень раздражает.
- Если вы знаете, как «лужить» оголенные провода, лучше сделать это сейчас. Лужение означает, что вы слегка
покройте оголенные кабели припоем, чтобы обеспечить лучшее соединение и лучший электрический контакт. Вот
хорошее описание
лужения. - Также, прежде чем паять, запомните золотое правило: пайка — это не то же самое, что сварка. Припой — это не клей для металлов: в отличие от сварки, он предназначен для создания хорошего и надежного электрического соединения, а не для склеивания двух металлов. Очень важно сделать хорошее механическое соединение между проводами и клеммами (просунув провода через отверстия и пару раз обернув их) перед пайкой.
- На этом этапе, если хотите, можете проверить проводку. Вставьте наушники в музыкальный плеер и с проводами
касаясь контактов, посмотрите, слышите ли вы стерео. Вам нужно будет очень плотно прижать провода к контактам.
Вы можете услышать «мерцание» или треск при покачивании проводов на контактах, но не беспокойтесь — это должно произойти.
исчезают, когда вы надежно припаиваете их на место. Если вы ничего не слышите, вы можете проверить, что провода правильно подготовлены, залужены и подключены правильно. - Теперь вы можете припаять три провода к трем контактам.
провод заземления медного цвета (на схеме показан оранжевым) идет к большому внешнему контакту (который часто
соединяется с кабельным зажимом вверху). Зеленый провод идет к центральному терминалу.
Красный провод идет к оставшейся клемме.
Таким образом, со сменной вилкой, подобной той, что на фотографиях здесь, вы должны подключить ее, как показано ниже: провод заземления (оранжевый) идет к большому
нижняя клемма, зеленый провод будет идти к клемме слева, а красный провод
к тому, что справа. (Но учтите, что клеммы вашей вилки могут располагаться не так, как у меня!) - Поддерживать такую маленькую штекерную вилку во время пайки может быть довольно сложно. Но, что бы вы ни
сделать, Ни при каких обстоятельствах не держите и не прикасайтесь к нижней части разъема, пока вы припаиваете верхнюю часть : тепло пройдет через электрические контакты примерно за секунду и обожжет ваши пальцы.
Я знаю — я совершал эту ошибку не раз! Либо используйте тиски, либо какой-либо другой метод надежного крепления вилки к старому столу (например, большой зажим-бульдог). Вы можете импровизировать по-разному, но убедитесь,
Ваш новый штекер совершенно надежен и неподвижен, прежде чем вы подумаете о пайке: если он двигается как
вы припаиваете, или по мере того, как припой остывает, вы получите «холодный стык» (плохое и ненадежное соединение). - Если вы перепутаете красный и зеленый провода, ваши наушники все равно будут работать, но
левый и правый каналы будут переключаться.
Иногда может быть трудно понять, правильно ли вы это сделали. Один из способов проверить
это слушать какую-то музыку, которая, как вы знаете, играет определенные пассажи или инструменты в основном на
левый или правый канал с динамиками или другими телефонами.
(Если гитарное соло Слэша звучит у вас в левом ухе до того, как вы припаяетесь, вы хотите, чтобы оно было в левом ухе).
уха после этого.) Затем проверьте свою работу, прослушав ту же музыку с
ваши отремонтированные телефоны. - Если вы действительно хотите быть уверены в своей стереосистеме, вы можете проверить левый и правый каналы с помощью этого небольшого звукового тестера, который я сделал. В начале вы услышите короткое звуковое сообщение в обоих наушниках. Тогда вы должны услышать щипковую ноту только в левом наушнике, а затем ноту только в правом наушнике.
Ваш браузер не поддерживает аудио элементы.
- Когда пайка будет завершена, аккуратно поместите все три припаянных провода внутрь зажима в верхней части вилки и плотно обожмите их плоскогубцами.
Это защищает паяные соединения и предотвращает их поломку, когда вы тянете за кабель. - Остался последний сложный шаг. Возможно, вам придется сдвинуть все спаянные соединения вместе к центру, чтобы они плотно прилегали внутри.
тот случай, когда ты снова облажаешься. Важно убедиться, что три провода находятся на достаточном расстоянии друг от друга, когда
они спаяны и сдвинуты вместе. Если они где-нибудь соприкоснутся, вы либо потеряете звук в
один или оба наушника или получить моно вместо стерео. Если вы столкнулись с этой проблемой и
Вы не можете это исправить, попробуйте обернуть небольшое количество изоляционной ленты вокруг или между проводами
так что, даже если они соприкоснутся, они не смогут установить электрическое соединение. - Прикрутите крышку, протестируйте наушники, и вы будете приятно удивлены!
- Если они не работают, то почему? Если вы уверены, что с пайкой все в порядке, проблема, вероятно, в том, что только что припаянная
провода соприкасаются внутри вилки. Так что отвинтите заглушку и попробуйте свои наушники, немного отодвинув кабели друг от друга. Если
теперь они работают, вы должны убедиться, что кабели не прижаты друг к другу внутри вилки. Вы всегда можете использовать немного
изолентой, чтобы держать их отдельно. В качестве альтернативы вы можете покрыть места пайки
термоусадка, но это хлопотный процесс на проводах
это мало и не то, что я когда-либо считал необходимым делать. - Если проблема в пайке, всегда можно отсоединить кабели и попробовать еще раз. Очистите штекер, расплавив старый припой паяльником, немного укоротите кабель и повторите описанный выше процесс.
Фото: 1) Такой штекер на замену стоит в разы дешевле новой пары наушников.
2) Отвинтите корпус, и вы увидите три клеммы, к которым вы снова подключите кабель. Есть небольшие отверстия в
клеммы, через которые вы проталкиваете провода, прежде чем припаять их на место. Теоретически можно повторно использовать
подключайте так снова и снова, просто удаляя из него старые кабели. На практике может быть сложно
чтобы удалить весь старый припой и отломать клеммы, если вы согните их слишком много раз, поэтому я бы
настоятельно рекомендуем вам вместо этого купить новую вилку.
Фото: Провода внутри стереокабеля. Зачистите кабель, чтобы вы
иметь около 2,5 см (1 дюйм) провода. Соедините два медных провода заземления вместе, чтобы у вас было три провода.
вместо четырех.
Фото: Если нет тисков, можно импровизировать! Я предпочитаю использовать один или несколько больших зажимов типа «бульдог» для зажима.
что я надежно припаиваю к старой столешнице. Ключевыми моментами здесь являются: 1) Элемент, который вы паяете, должен быть надежно закреплен, чтобы
он не двигается, когда вы к нему прикасаетесь; 2) Вы должны убедиться, что у вас достаточно свободного пространства вокруг предмета для пайки.
гладить снизу или сбоку. Вот почему я использовал здесь три клипа вместо одного; 3) Вы не должны прикасаться к металлическому зажиму, удерживающему предмет, который вы паяете, потому что он также поглотит достаточно тепла, чтобы обжечь вас; 4) Припой может стекать вниз, а металлические зажимы оставлять следы, поэтому не делайте этого на своем лучшем обеденном столе.
Ремонт путем соединения двух сломанных пар наушников вместе
Если у вас есть две сломанные пары наушников, вы можете соединить их вместе, чтобы
сделать единую рабочую пару — и сделать это намного проще, чем добавить новый штекер.
Предположим, у одной пары сломан разъем, а у другой сломаны наушники. Просто перерезать провода
обеих пар пополам (или куда угодно) и соедините секцию рабочего наушника от одной пары с секцией рабочего штекера от другой пары.
Фото: Подготовьте и залудите провода, прежде чем скручивать их вместе, а затем припаивать.
Вам нужно будет отрезать, зачистить и подготовить провода, как
Я описал выше, и вам также нужно будет правильно соединить провода от одной пары наушников с проводами в
другую пару (что может быть сложно, если они разного цвета) перед пайкой.
Также необходимо заклеить места пайки термоусадкой или изоляционной лентой.
чтобы оголенные провода не соприкасались и не замыкались. В качестве альтернативного ремонта (примерно в том же духе) купите себе удлинитель для наушников и вместо этого припаяйте его к сломанным наушникам.
Фото: Припой — не клей. Перед тем, как спаять две пары сломанных наушников вместе, убедитесь, что вы очистили оголенные провода и плотно скрутили их вместе, чтобы получить прочное механическое соединение (которое нелегко разъединить). Когда вы припаиваете такое соединение, нагревайте его снизу и наносите припой сверху, чтобы он втекал в соединение, как вода, впитывающаяся в губку. После того, как вы наложили некоторую изоляцию, вы можете дополнительно укрепить соединение, если хотите: оберните его прочной проволокой (например, согнутой скрепкой), а затем добавьте дополнительную изоляцию сверху.
Соединения, которые вы создаете, скорее всего, будут весьма уязвимы, когда вы будете тянуть за кабель, и ваш ремонт может не продлиться так долго, если вы не укрепите соединение по-настоящему хорошо.
Фиксация кабеля на конце наушников
Это намного сложнее, чем просто заменить штекер, но
по сути та же операция. Даже если только один наушник или вкладыш
сломан, вам действительно следует отрезать кабель от обоих наушников или
наушники, укоротить на сколько нужно, а потом отремонтировать оба
телефоны. Если вы этого не сделаете, у вас будет один из проводов стерео.
немного короче и несет немного больший ток, чем другой и
это может повредить как ваши наушники, так и все, к чему они подключены.
То, как именно вы разбираете наушники или вкладыши, зависит от
бренд к бренду. Взгляните на нашу основную статью о
наушники для некоторых справочных фотографий, которые могут помочь.
Что делать, если в кабеле больше проводов?
Трех- и четырехжильные кабели для наушников на сегодняшний день являются наиболее распространенными, но вы можете открыть свой
и найти внутри еще больше проводов; наушники с пятью или шестью кабелями известны. Если ваши наушники
имеют более трех или четырех проводов, обычно есть два объяснения:
Если у вас есть пара обычных наушников и пяти- или шестижильный кабель, наиболее очевидным объяснением будет то, что часть проводов не используется: по какой-то причине производители использовали многожильный кабель но подключил только три или четыре провода. В этом случае вам нужно будет использовать мультиметр (или метод проб и ошибок), чтобы выяснить, какой из проводов вам нужно подключить. Если повезет, вы сможете открыть вкладыши или наушники на стороне прослушивания, чтобы узнать, какие провода куда подключены и передают звуковые сигналы; затем вы можете выяснить, что вам нужно сделать на конце разъема.
Добавить комментарий
