В современных интерьерах часто используют зональное освещение — например, отдельно подают свет на обеденную зону и зону отдыха. Чтобы включать разное количество лампочек на одной люстре или подсвечивать отдельные зоны комнаты, вам понадобится двухклавишный выключатель. Правилами его подключения с нами поделился специалист по эксплуатации зданий и сооружений Александр Воробьев.

Задача двухклавишного выключателя заключается в разделении питания на две независимые линии, которые будут приводится в действие клавишами. Конечно, любую работу с электричеством лучше доверить специалистам.

Правила безопасности

Главные требования при работе с электричеством:

Проводите работы только в светлое время суток при достаточном количестве естественного света. Если освещения все-таки не хватает, используйте фонарик.

Перед началом работы убедитесь в отсутствии напряжения в сети. Самый надежный вариант — отключить питание на распределительном щитке в подъезде. Если у вас нет доступа к общему щитку, отключите питание на электрощитке в квартире.

Проверьте, действительно ли отключено электропитание, при помощи индикаторной отвертки, коснувшись ей одного из проводов в щитке. Если на индикаторе загорится красная лампочка, это означает, что питание не отключено. В таком случае вам точно придется вызывать электрика.

Даже работая с обесточенными проводами, лучше обезопасить себя: надевайте электрозащитные перчатки и используйте инструменты с прорезиненными рукоятками.

Убедитесь, что вы помните цветовую маркировку проводов: синий — ноль, коричневый — фаза, желто-зеленый — заземление. Соединять их нужно строго по цветам, иначе произойдет короткое замыкание или провода даже загорятся.

Как самому подключить розетку

Узнайте больше

Какие инструменты понадобятся для работы

двухклавишный выключатель

детектор напряжения

лазерный нивелир или строительный уровень

перфоратор и алмазная коронка D68

стамеска и молоток

подрозетник

гипсовый или цементный раствор

плоскогубцы и плоская или крестовая отвертка с прорезиненными рукоятками

индикаторная отвертка

клеммы

строительный нож

белая изолента

дюбель-хомуты

Как правильно подключить двухклавишный выключатель там, где его не было

Перед тем как начать работы по установке выключателя, вам нужно найти распределительную коробку, к которой вы будете подключаться.

Как найти распределительную коробку в квартире

Свернуть

Распределительная коробка — это контейнер из негорючего пластика, который находится в стене, чаще всего над розеткой: снаружи — только крышка. В распределительной коробке есть все основные соединения и ответвления электропроводов. Именно к ней вы будете подключаться, чтобы установить новый выключатель.

Если при визуальном осмотре стен вы не видите ни одной распредкоробки, это не значит, что ее нет, а означает, что строители позаботились об эстетике и аккуратно спрятали распредкоробку под слоем штукатурки. Для того чтобы ее найти, вам понадобится специальный прибор — детектор напряжения.

Приложите детектор к стене непосредственно над розеткой и медленно ведите его по стене вертикально вверх. Детектор будет издавать звуковой сигнал, обозначающий, что там находятся провода под напряжением. Потом звуковой сигнал пропадет, что будет означать, что провода «уходят» в сторону. По звуковому сигналу детектора найдите место пересечения проводов. Постучите пальцами по стене в этом месте — вы услышите, что звук поменялся с глухого бетонного на звонкий пластиковый. Именно здесь и находится распределительная коробка.

Обратите внимание: распределительная коробка может находиться над розеткой с другой стороны межкомнатной стены, т. е. в соседней комнате.

После того как вы определились с местонахождением ближайшей распредкоробки, можно начинать соединение выключателя с двумя клавишами:

Выберите место для выключателя. На стене нарисуйте разметку — место самого выключателя и расположение каналов в стене, по которым провода будут идти к выключателю от распределительной коробки.

Индикаторной отверткой проверьте, не проходит ли на месте разметки скрытая проводка. Для этого переведите отвертку в режим «Н» и приложите кнопкой к стене. Водите отверткой по разметке: если внутри есть проводка, индикатор просигналит.

В распределительной коробке выберите ноль и фазу, идущие от одного автомата освещения. Для этого в квартирном электрощитке отключите автомат с надписью «освещение» либо, если электрощиток старого образца, отключите питание полностью. После этого проверьте индикаторной отверткой, действительно ли провода обесточены, коснувшись индикатором проводов в распределительной коробке. На фазовый провод в распредкоробке наклейте белую изоленту и отметьте на ней, что это фаза. Эта информация пригодится вам, когда эти провода встретятся в подрозетнике с фазовыми проводами светильников.

С помощью перфоратора и специальной круглой насадки по бетону сделайте в стене отверстие для подрозетника на месте будущего выключателя. При помощи стамески и молотка выбейте бетон из центра получившегося отверстия.

Проштрабите стену по разметке от распределительной коробки к месту расположения выключателя при помощи перфоратора. Внутри штрабы дрелью просверлите отверстия диаметром 6 мм и глубиной 4–5 мм через каждые 60 см, чтобы можно было поставить дюбель-хомуты для крепления кабеля. Проложите кабель в штрабы так, чтобы он был углублен в поверхности стены не меньше чем на 10 мм. Пока ничего в распредкоробке не подключайте!

Проштрабите стену от выключателя к светильнику и проложите трехжильный кабель (ноль, фаза, заземление) по штрабе. Закрепите кабель дюбель-хомутами. Когда вы зашпатлюете штрабу и кабель «спрячется» в стене, из стены должен торчать свободный конец кабеля — не меньше 5–10 см кабеля. Это нужно для удобства подключения механизма выключателя.

Приступаем непосредственно к подключению двухклавишного выключателя. С задней стенки подрозетника есть перфорированные отверстия — выдавите их (можно воспользоваться строительным ножом). Аккуратно заправьте провода в подрозетник и зафиксируйте его в стене гипсовой или бетонной смесью. Оголите нулевые провода на кабелях, идущих от распредкоробки и светильника, примерно на 2–3 см, соедините их между собой при помощи специальных клемм. То же самое проделайте с проводами заземления.

Возьмите механизм выключателя. Подключите фазовые провода, идущие от выключателя к светильнику и от распредкоробки к выключателю. Для этого вставьте концы фазы в отверстия механизма выключателя: фазы от светильника — в два отходящих контакта (вы найдете нужные отверстия в нижней части механизма выключателя), таким образом вы распределите свет на две клавиши выключателя. Фазу от распредкоробки вставьте в отверстие входящего контакта — он находится в верхней части механизма выключателя.

Зафиксируйте механизм двухклавишного выключателя шурупами на стене, предварительно выровняв его по уровню.

Установите декоративную панель выключателя, вставьте клавиши.

В распределительной коробке подключите фазовый провод от выключателя к нужной вам фазе, приходящей из щитка (вы ранее отметили ее белой изолентой). Чаще всего провода в распредкоробке соединены скруткой, а на конце запаяны. Срежьте место спайки проводов. Распрямите нужные вам провода, добавьте свой провод, крепко скрутите оголенные концы проводов и наденьте изоляционный колпачок.

Вкрутите лампочку в светильник. После этого включите электричество в щитке и включите свет — все должно работать. Подсоединение выключателя света с двумя клавишами выполнено.

Как заменить выключатель с двумя клавишами на другой такой же

Не забудьте обесточить квартиру, отключив питание на электрощитке. Чтобы подсоединить новый выключатель, аккуратно снимите пластиковые клавиши выключателя, поддев их тонким концом отвертки или ножом. То же самое проделайте с декоративной панелью выключателя.

Выкрутите шурупы, фиксирующие выключатель на стене. Достаньте его из подрозетника. Открутите шурупы, которыми зажаты провода, и освободите их.

Возьмите механизм нового выключателя и вставьте два фазовых провода от светильника в отверстия отходящих контактов в нижней части механизма выключателя, закрепите их шурупом. Таким образом вы распределите режимы света на две клавиши выключателя. То же самое проделайте с проводом, идущим от распредкоробки.

Заправьте провода в подрозетник и прикрепите механизм выключателя к стене при помощи шурупов. Установите декоративную панель и две клавиши.

Как заменить одноклавишный выключатель на двухклавишный

Не забудьте перед работой обесточить квартиру. Замена одноклавишного выключателя на двухклавишный подразумевает добавление нового источника света. Здесь есть два алгоритма подключения.

Если речь идет о люстре, которая будет работать в двух режимах свечения, то подключать двухклавишный выключатель взамен одноклавишного будем так:

Проведите от источника света к выключателю четырехжильный кабель, где пометьте изолентой первую и вторую фазы для удобства дальнейшего подключения.

Далее выполните те же действия для подключения механизма выключателя, как уже было описано выше. Чтобы соединить двухклавишный выключатель, заведите провода в подрозетник и зафиксируйте его в стене. Нулевой и заземляющий провода соедините соответственно с нулевым и заземляющим проводами при помощи специальных клемм. Фазовые провода (1 и 2) вставьте в отверстия механизма выключателя, заведите его на разные клавиши, чтобы можно было отдельно включить один режим освещения или другой. Фазовый провод от распредкоробки подключается в подходящий контакт выключателя, он находится в верхней части механизма двухкнопочного выключателя. Зафиксируйте выключатель в подрозетнике, установите декоративную панель и вставьте клавиши.

Если вы хотите подключить второй источник света к одному выключателю — например, второй настенный светильник, — придется добавить в выключатель еще одну фазу, идущую от другого светильника. Что для этого нужно сделать:

Разберите выключатель, отметьте фазу, которая приходит из распредкоробки.

Нанесите разметку местоположения нового светильника. Проверьте при помощи индикаторной отвертки, чтобы на месте разметки будущего выключателя и канала от нового светильника не было скрытой разметки.

Проштрабите стену от нового источника света до выключателя. Дрелью просверлите отверстия в штрабе для закрепления кабеля дюбель-хомутами. Проложите и закрепите кабель.

Подключаем выключатель. Провода нового кабеля подведите к новому механизму двухкнопочного выключателя: ноль — к нулю, землю — к земле, а фазовые провода распределите по выводам клавиш.

Поставьте выключатель в подрозетник и зафиксируйте в нем шурупами. Добавьте декоративную панель и клавиши. Монтаж двухклавишного выключателя завершен.

Как установить двухклавишный выключатель на месте трехклавишного

Если у вас уменьшилось количество источников света и появилась необходимость замены трехклавишного выключателя на двухклавишный:

В начале работы не забываем о технике безопасности и отключении напряжения на электрощитке. Разберите механизм выключателя, отключите третий фазовый провод, который использовался для работы третьей клавиши, обмотайте оголенный конец провода изолентой и оставьте в стене.

Подключите оставшиеся две фазы к механизму двухклавишного выключателя. Зафиксируйте выключатель в подрозетнике, поставьте декоративную панель с клавишами.

Подключение двойного выключателя на месте розетки

Обесточьте квартиру. Выкрутите шуруп, закрепляющий розетку в подрозетнике, и достаньте механизм.

Сделайте разметку расположения светильников и каналов, ведущих к ней. Проверьте все индикаторной отверткой.

Проштрабите каналы и проложите кабель от светильников к розетке. После закройте штрабу шпатлевкой.

Схема подключения двухклавишного переключателя будет следующая. С помощью клемм соедините нулевые провода с нулевыми, заземление — с заземлением. Возьмите механизм выключателя. Вставьте фазовые провода от светильников в отходящие контакты механизма выключателя, таким образом подключая обе клавиши. Фазовый провод, идущий от распредкоробки, вставьте в отверстие входящего контакта, который находится в верхней части механизма. Закрепите переключатель на стене.

Выключатель должен разрывать именно фазу, а не ноль. В случае если будет разрываться ноль, свет также будет выключаться и разница будет будто бы незаметна. Но источник света при этом остается под напряжением даже в выключенном состоянии, и вы рискуете получить удар током даже при замене лампочки. Будьте осторожны и подключайте правильно!

Узнайте больше:

Как подключать светодиодные ленты: быстро, просто, правильно

8 проверенных способов повесить телевизор на стену из гипсокартона

Что мне с этим делать? Тест на знание советских инструментов

08.06.2022

Товары из статьи

Отвертка плоская 130 мм 100-500 В Sparta инди…

Детектор напряжения КВТ (79134) KT 100 PROLIN…

Перчатки латексные диэлектрические Эконом (1 …

Набор диэлектрического инструмента 1000 В КВТ…

Выключатель Legrand Valena 694265 двухклавишн. ..

Коронка алмазная Trio-Diamond (400068) по кер…

Перфоратор электрический Makita HR2470 780 Вт…

Стамеска Hesler 32 мм эргономичная рукоятка

Молоток слесарный Hesler 800 г деревянная руч…

Клемма на 3 провода Wago 222-413 0,08-2,5 кв….

Подрозетник Schneider Electric для бетона d68…

Шпаклевка гипсовая Knauf Фуген 5 кг

Смесь цементно-песчаная (ЦПС) М150 Петролит 2…

Уровень лазерный ADA CUBE 2-360 Basic Edition…

Уровень магнитный Matrix 100 см 3 глазка

Нож строительный Hesler 18 мм с ломающимся ле…

Изолента КМ ПВХ белая 19 мм 20 м одностороння…

Дюбель-хомут для круглого кабеля Tech-Krep 5-…

Как подключить двухклавишный выключатель . Электропара

Электрические выключатели предназначены для управления
светом – регулируя положение клавиш, можно отключить или включить группу
лампочек в люстре или светильнике. Наиболее востребованными являются
двухклавишные выключатели, они подходят для люстр с количеством ламп от 3 до 6.
В данной статье вы можете узнать, как подключить двухклавишный выключатель
света.

Прежде всего, нужно разобраться в особенностях механизма.
Все выключатели крепятся к проводам с помощью самозажимных клемм или винтовых
зажимов. Безусловно, первый вариант предпочтительнее, поскольку самозажимные
клеммы обеспечивают прочный контакт и не требуют регулярного обслуживания. Если
же производитель использовал винтовые зажимы, концы проводов нужно будет
поместить в клеммную колодку и стянуть винтами. Данный способ менее надежен,
поскольку придется периодически осматривать соединения и в случае необходимости
подтягивать их. Кстати, ослабление винтов часто приводит к выходу выключателя
из строя – контакты отходят и напряжение перестает поступать на прибор.

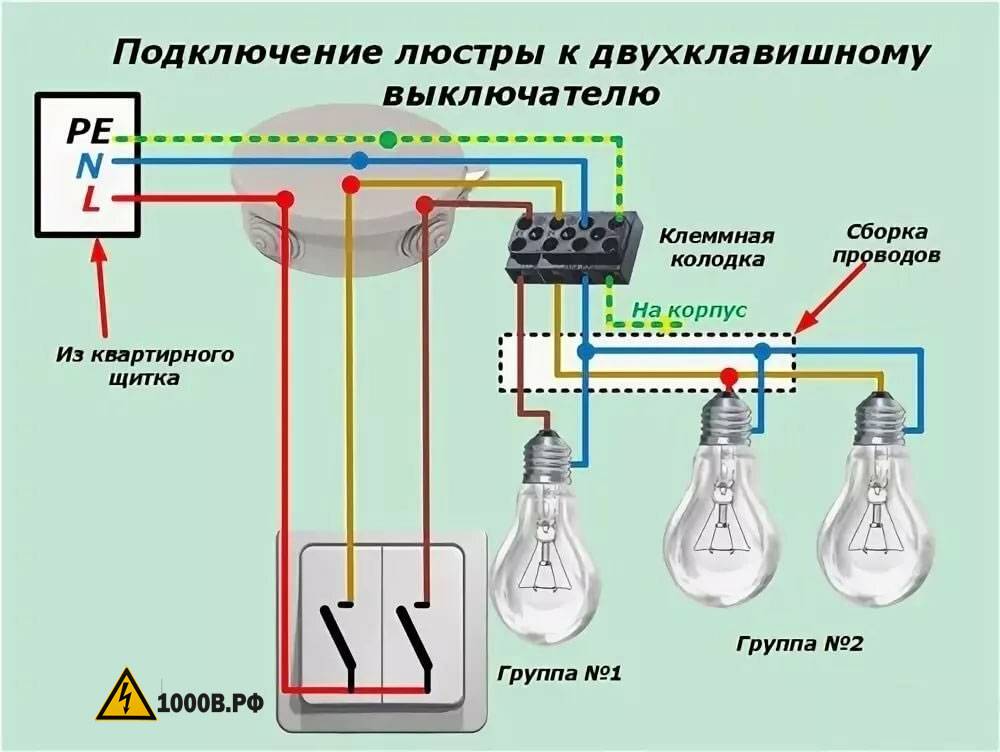

Схема подключения
двухклавишного (двойного) выключателя позволит выполнить установку без
ошибок. На схеме четко определен принцип работы выключателя, который
представляет собой два одноклавишных выключателя, заключенных в один общий
корпус. Заземляющий провод (наиболее часто имеет желто-зеленую окраску) и
нулевой провод (ноль) подключаются непосредственно к лампочкам люстры или
светильника, а фазный провод (фаза) сначала проходит через двухклавишный
выключатель. Во время выключения одной из клавиш происходит разрыв цепи (фазы),
таким образом и регулируется яркость освещения.

Перед установкой следует подготовить необходимый набор
инструментов. Это:

Отвертки (крестовая, индикаторная)
Острый нож для снятия изоляции с провода
Пассатижи
Уровень и карандаш

Самое время приступить к подключению двухклавишного
выключателя. На первом этапе следует обесточить рабочее помещение, для этого
нужно использовать автоматический выключатель. В жилых домах и квартирах почти
всегда в щитке присутствует несколько автоматов. Если в данный момент свет не
очень нужен, лучше отключить все рычаги. Ну а если на кухне готовится еда, или
есть другие существенные причины не выключать свет, нужно попробовать отжимать
рычаги и попутно проверять наличие электричества в рабочей комнате. Вообще
очень важно не перепутать автоматы – они не всегда устанавливаются на
конкретную комнату. Может быть так, что один автомат отвечает за розетки, а
второй за выключатели. Вот почему проверять наличие напряжения в сети следует
только в месте установки выключателя.

Далее нужно привести в порядок монтажную коробку (если
выключатель устанавливается на стену при скрытой проводке). Концы проводов
обрезаются так, чтобы оставалось около 10-15 см (вдруг при контрольной зачистке
провода он обломится, придется наращивать). Зачищаем провода (снимаем изоляцию
на пару сантиметров). Профессиональные электрики быстро справятся с этой
задачей, но человек неопытный может несколько раз случайно обрезать провод, вот
почему нужно оставлять достаточный запас длины. Провода вставляются в клеммы
выключателя согласно схеме, которая обычно указывается на тыльной части
прибора. Если схемы нет, фазный провод идет на клемму «L», а ноль и заземление идут в клемму со
стрелочками.

Если используется блок с двумя выключателями (модуль), нужно
учитывать, что каждый из одноклавишных выключателей в составе данного блока
нужно подключать отдельно, ведь они не зависят друг от друга.

После того, как провода подключены к выключателю, нужно
аккуратно «утопить» их в установочной коробке, избегая резких движений, чтобы
не сломать жесткие жилы. После этого можно закрепить выключатель на стене,
выровняв его по уровню. Если есть рамка, устанавливаем ее, и только на
последнем этапе вставляем клавиши и проверяем работоспособность сборки.

Как подключить выключатель света с двумя ключами + Фото

В этой статье вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих зданиях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они установлены, форма выключателей варьируются от страны к стране. Выключатели бывают различных видов: одноклавишные или многоклавишные, для установки в помещении или на улице и т. д. Установка и подключение автоматического выключателя — несложная задача при условии, что вы понимаете основные принципы устройства электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

Содержание:

Подготовительные работы
Соединительные провода к выключателю света

В этой статье мы шаг за шагом покажем вам, как установить коммутатор. Для этого вам понадобится:

Приборы:

Индикатор напряжения;
плоскогубцы;

отвертка

;

нож

;
уровень;
защитные перчатки и очки.

Консультация:

Перед началом работы отключите электричество в своей квартире;
Прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что питание отключено;
если сомневаетесь, если не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вы должны сделать, это отключить питание. Некоторые считают, что достаточно отключить только ту цепь, на которой предполагается установить выключатель, но мы настоятельно рекомендуем полностью отключить вашу квартиру.

С помощью индикатора напряжения на каждом проводе убедитесь, что вы можете безопасно прикасаться к ним. Перед началом работы лучше несколько раз проверить.

Отключение электроэнергии.

Следующим этапом проекта является очистка подлеска (установочной коробки) от краски, мелких фрагментов гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о недавно отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше предварительно оценить состояние розетки, чтобы убедиться, что новый выключатель можно установить и правильно отрегулировать.

Подготовка розетки для установки выключателя.

После того, как вы купили новый выключатель, его необходимо разобрать отверткой или просто руками, в зависимости от его типа и производителя. Эта операция незаменима, так как вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки переключения и рамку.

Переключатель в разобранном виде.

Теперь нужно подключить проводку. С помощью плоскогубцев отрежьте лишнюю длину проводов — они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы легко подключить выключатель. Провода не следует оставлять слишком длинными, иначе их будет сложно разместить внутри розетки.

Обрезка проволоки.

Сократив провода до нужной длины, можно переходить к следующему шагу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачистка большой длины опасна, так как оголенные провода могут случайно коснуться во время работы, что приведет к короткому замыканию.

С помощью плоскогубцев прикрепите конец каждого провода к L-образной форме (или C-образной форме для некоторых переключателей с боковыми винтами).

Совет: Самый простой и эффективный способ зачистки провода — это использование специальных плоскогубцев для снятия изоляции.

Снятие изоляции с проводов.

Соединительные провода к выключателю света

Вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, желто-зеленый — заземление. провода должны быть подключены к определенному разъему.

Как подключить выключатель? Есть небольшие отличия в подключении одно- и двухклавишных выключателей. Главное помнить: фаза должна быть разомкнута, фазный провод подключается к разъему с маркировкой L (обычно внизу выключателя).

Подключение проводов к выключателю.

После того, как вы вставили конец каждого провода в разъем, закрепите их винтами, используя для этого отвертку. Убедитесь, что провода надежно закреплены, иначе переключатель не будет работать должным образом.

Подключение проводов к выключателю.

Еще раз проверьте, правильно ли подключены провода и надежно ли они закреплены. На рисунке ниже вы можете увидеть, как подключить двухклавишный выключатель света.

Как подключить выключатель с двумя ключами.

После подключения проводов их необходимо согнуть, чтобы «спрятать» в коробку. Убедитесь, что осталось достаточно места для размещения переключателя. Если проблем нет, можно закрепить выключатель в коробке винтами. Не спешите затягивать винты, сначала проверьте, насколько хорошо выровнен переключатель.

Размещение выключателя в коробке.

Для выравнивания переключателя используйте уровень, лазер или спирт. На рисунке ниже вы можете увидеть технику этой операции.
Если вы заметили горизонтальное отклонение, ослабьте винты и отрегулируйте положение переключателя.

Переключатель уровня.

Не забудьте надежно закрепить выключатель в конце с помощью винтов. Только не переусердствуйте, иначе рискуете сорвать резьбу винтов или повредить переключатель.

Монтажный переключатель.

Следующим шагом является установка рамки и кнопок переключателя на место. Для этого вам не нужны инструменты, только пальцы. Небольшое нажатие, и элементы, удаленные в самом начале, снова появляются на своих местах.

Эта операция, пожалуй, самая простая. Кроме того, она предвещает скорое завершение работы.

Настройка кнопок переключения.

Осталось включить питание на электрощите. Включите свет новым, только что установленным выключателем, чтобы убедиться, что ваш труд не был напрасным, и что все работает как надо. Загорелся свет? Итак, теперь вы знаете, как подключить выключатель света.

Установлен коммутатор.

Отзывы о душевых кабинах Erlit (Эрлит), их практичность и удобство в использовании

Какая чистка духовки лучше — сравнение, плюсы и минусы разных систем

Отзывы о котлах Navien, газовые настенные, дизельные, конденсационные модели Navien

Которые очистка духовки лучше — сравнение, плюсы и минусы разных систем

Вам будет интересно

Переключатель с ключом IP40, SPDT, 5 A, 2-сторонний

Посмотреть все Переключатели с ключом

43 В наличии для доставки в течение 7 рабочих дней

tickДобавлено

Посмотреть корзину

Цена (без НДС) Каждый

$56,15

(кроме НДС)

$64,57

(включая НДС)

штук	За штуку
1 — 4	5
5 +	46,21 $

RS Артикул:: 877-1870
Производитель:: RS PRO

COO (страна происхождения):: TW

Технические паспорта

Лист данных docPdfRS Pro

Законодательство и соответствие

COO (страна происхождения):: TW

Подробная информация о продукте

RS PRO IP40 2-позиционный ключевой переключатель, однополюсный, двухпозиционный (SPDT), 5 A

Ограничение доступа к оборудование и сохранить рабочие пространства защищены с помощью этого ключевого переключателя RS PRO.

Как правильно подключить выключатель на свет с двумя клавишами: Как подключить двухклавишный выключатель — «Петрович.Знает»
