Схемы подключения и основные правила монтажа УЗИП

03.03.2022

В статье отвечаем на вопросы: «Как выбрать схему подключения УЗИП?» и «Какие правила нужно соблюдать при монтаже УЗИП?»

Для однофазной или трёхфазной электрической сети в зависимости от типа системы заземления TN-C, TN-S и ТТ применяются различные схемы подключения УЗИП:



Как выбрать схему подключения УЗИП?

Схема подключения УЗИП в сеть зависит от расположения источника помехи и точки заземления PEN или N проводников. В общем случае перенапряжения (ПН) делят на синфазные (несимметричные) и противофазные (симметричные). Синфазные помехи воздействуют на изоляцию или оборудование между проводниками и заземлением (по схеме провод-земля), противофазные − между проводниками одной кабельной линии (по схеме провод-провод).

Соответственно, противофазные помехи характерны для участков сети, на которых один из проводников заземлён, то есть разные провода находятся в разных условиях с точки зрения развития перенапряжений. Синфазные помехи характерны для участков, на которых проводники находятся в одинаковых условиях.

В зависимости от вида ожидаемых помех применяется одна из двух схем включения УЗИП на примере однофазной сети с системой заземления TN-S:

А) от противофазных ПН (провод-провод)

Б) от синфазных ПН (провод-земля)

Для защиты от синфазных ПН УЗИП ставятся между линией (нейтралью) и землей (L/PE, N/PE). Для защиты от противофазных ПН УЗИП ставятся между линейными проводниками (L/L, L/N)

Схему установки УЗИП общепринято обозначать как «X+Y». Если Y=0, то все УЗИП устанавливаются между проводниками сети и РЕ-проводником. Если Y=1, то один УЗИП подключается между заземлением и нулевым проводником, остальные УЗИП подключаются между фазными проводниками и нулевым.

На схемах рисунка 1 поясняется эффективность применения УЗИП, включённых в трёхпроводную однофазную сеть для защиты оборудования по схеме «1+1» или «2+0», в зависимости от типа воздействующих помех. Рассматриваются условные случаи, когда перенапряжение развивается только по фазе (противофазные помехи) или только по проводнику (синфазные помехи).

УЗИП подключено по схеме «1+1»:

1. перенапряжение развивается по фазе > ΔU = U_p;

2. перенапряжение развивается с земли > ΔU = U_p.

Напряжение ΔU, приложенное к оборудованию, равно остаточному напряжению УЗИП, т.е. его уровню защиты.

УЗИП подключено по схеме «2+0»:

3. перенапряжение развивается по фазе > ΔU = 2U_p. Напряжение ΔU, приложенное к оборудованию, равно удвоенному остаточному напряжению УЗИП.

4. перенапряжение развивается с земли > ΔU = U_p. Напряжение ΔU, приложенное к оборудованию, равно нулю, поскольку происходит выравнивание потенциалов фазного и нулевого проводников относительно земли.





Таким образом, для сети TN-S схема «1+1» («3+1») рекомендуется как наиболее универсальная в случаях, когда источник перенапряжения не определён. Схема «2+0» («4+0») применяется. когда перенапряжение развивается с земли.

Основные правила монтажа УЗИП


Правила выбора и монтажа УЗИП в электроустановках зданий описаны в пункте 534.2 ГОСТ Р 50571.5.53-2013.







Правило №1 При монтаже УЗИП – использовать короткие соединительные проводники. Провод – это индуктивное сопротивление. При срабатывании УЗИП происходит падение напряжения на индуктивности соединительных проводников в момент прохождения через них импульсного тока. Возникающие напряжения суммируются с напряжением защиты УЗИП, что приводит к увеличению напряжения, приложенного в итоге к защищаемому оборудованию.


С целью уменьшения индуктивности в качестве заземляющего проводника УЗИП мы используем плоский провод типа ПЗ 10-300. На импульсе за счет скин-эффекта провод прямоугольного сечения будет иметь меньшую индуктивность по сравнению с проводом круглого сечения.


Правило №2


Минимальная площадь сечения заземляющих проводов УЗИП с учетом того, что они выполнены из меди или аналогичного материала, должна составлять 4 мм² (требование ГОСТ Р 50571.5.53-2013). Максимальное сечение не превышает 35 мм², что определяется возможностями бугельных разъемов, применяемых в УЗИП.


Надо отметить, что сечения проводников, выбранных для сети по условию нагрева от тока кз, достаточно и для подключения УЗИП. Потому что за время от 20 до 350 мкс протекания импульса тока молнии провод не успеет перегреться. Тем более, что расчет проводов УЗИП начинают не с рабочей температуры, а с температуры окружающей среды.





Правило №3

Не заземлять УЗИП на дин-рейку. Надежность такого соединения низкая, оно не пригодно для отвода импульсных токов большой амплитуды. Правильно же соединить РЕ-вывод УЗИП с шиной заземления или болтом заземления щитка.




Эксплуатация УЗИП


УЗИП не требует специального обслуживания. В начале и конце грозового сезона необходимо произвести осмотр щитка, проверить все соединения.


Если у УЗИП есть индикатор состояния рабочего модуля, то надо удостовериться, что УЗИП находится в рабочем состоянии (цвет индикатора зеленый). Красный цвет окошка свидетельствует о необходимости замены съемного рабочего модуля. Но это нештатная ситуация. В нормальном состоянии УЗИП – устройство многократного действия, после срабатывания оно остается в рабочем состоянии.

30.11.2021

Особенности каскадной защиты оборудования


УЗИП класса I, пропуская значительный ток молнии, обладает достаточно высоким уровнем защиты, опасным для аппаратуры. Для более глубокого ограничения напряжения требуется установка последующих ступеней защиты – УЗИП класса II и III, такая схема защиты называется каскадной. Важной задачей при каскадной схеме защиты является координация работы УЗИП разных её ступеней.

Читать далее

05.03.2021

О применении УЗИП для защиты сети освещения


Сеть освещения с точки зрения грозозащиты обладает рядом особенностей: значительной протяженностью и низкой электрической прочностью изоляции. Функции системы освещения могут затрагивать вопросы безопасности и коммерческой эффективности предприятий. В данной статье предпринята попытка разработать систему обоснования применения УЗИП с целью защиты сетей освещения от грозовых перенапряжений. Решение такой задачи должно быть основано на экономическом расчете, исходными данными к которому является оценка рисков, связанных с повреждением оборудования.

Читать далее

10.12.2020

Устройство защиты от импульсных перенапряжений в сети НН КТП


Ограниченные возможности изоляции электрооборудования низкого напряжения противостоять грозовым перенапряжениям обуславливают необходимость применения устройств защиты от импульсных перенапряжений (УЗИП). В частности, проблема ограничений грозовых перенапряжений возникает при эксплуатации электрооборудования 0,4 кВ комплектных трансформаторных подстанций (КТП). Причиной грозовых перенапряжений в этом случае являются удары молнии, как непосредственно в КТП, так и в отходящие (0,4 кВ) и питающие (6–20 кВ) линии. В результате исследований показана возможность возникновения опасных перенапряжений в сети 0,4 кВ трансформатора путём их передачи с высоковольтной обмотки. Для защиты от данного вида перенапряжения даны рекомендации по выбору и применению УЗИП.

Читать далее

06.11.2020

Применение УЗИП для защиты сети освещения


Руководитель направления низковольтных защитных устройств Нататья Кутузова, совместно с коллегами из других компаний и образовательных учереждений написала подробную статью о применение УЗИП для защиты сети освещения для журнала Электроэнергия

Читать далее

19. 08.2020

Особенности разработки переходных пунктов для соединения высоковольтных воздушных и кабельных ЛЭП


В состав каждого переходного пункта входит набор необходимого электротехнического оборудования, от правильности выбора которого зависит надежность и безопасность дальнейшей эксплуатации. Применение унифицированных решений, например, комплектных переходных пунктов ПКПО-КВ, позволяет исключить ошибки при проектировании и избежать аварийных ситуаций при эксплуатации.

Читать далее

28.01.2020

Supply Chain и логистика


Логист Стримера, Александр Лесман рассказывает о Supply Chain, логистике в НПО Стример и Streamer AG и планах на будущий год.

Читать далее

04.12.2019

Опасности молнии на линиях электропередачи: китайский опыт

В статье описан опыт борьбы с молнией в Китае. Что такое эффективность молниезащиты, по каким показателям она измеряется? Как повысить грозоустойчивость воздушных линий и какие бывают устройства молниезащиты.

Читать далее

24.11.2019

Современное решение для соединения высоковольтных воздушных и кабельных линий


Инновационные комплектные переходные пункты для соединения ВЛ и КЛ на опоре появились в портфеле продукции АО «НПО «Стример» в середине 2017 года и активно внедряются на линии электропередачи классов напряжения 35 и 110 кВ.

Читать далее

20.11.2019

Финансирование следующего глобального инвестиционного цикла T & D: 2020-2040

Предлагаем вам отредактированную версию отчета Goulden Reports — известной консалтинговой компании, проводящей исследования и собирающих данные по нескольким отраслям.

Читать далее

01. 11.2019

Разрядники в сравнении с ОПН (УЗПН). Основные различия


Удары молнии в элементы воздушных линий электропередачи (ВЛ) или рядом с ними могут приводить к перекрытиям линейной изоляции, и как следствие, повреждениям элементов ВЛ и отключениям линий. В настоящее время, для защиты ВЛ от негативных последствий грозовых воздействий применяют разрядники (длинно-искровые и мультикамерные) и нелинейные ограничители перенапряжений (ОПН), в исполнении для установки на ВЛ -УЗПН.

Читать далее

28.10.2019

Интервью с Хенриком Нордборгом (Nordborg Henrik)

Хенрик Нордборг — профессор физики и руководитель программы бакалавриата «Возобновляемые источники энергии и экологические технологии» в Университете прикладных наук в Рапперсвиле, Швейцария.

Читать далее

11.10.2019

Где испытывают продукцию “Стримера”?

В Санкт-Петербурге у компании «Стример» есть собственный испытательный центр, в котором находится уникальная испытательная установка  ГИН-300К. Она позволяет одновременно воспроизводить два типа абсолютно разных воздействий — импульс молнии и напряжение, которым подвергаются  молниезащитные разрядники. Благодаря ей мы можем испытывать разрядники в условиях, максимально приближенных к реальным.

Читать далее

06.09.2019

Заземление экранов кабеля на переходном пункте, выполненном на опоре: опыт заземления экранов на ПКПО-КВ

Заземление экранов кабеля — обязательная процедура при строительстве кабельных линий электропередачи и связи.

Читать далее

29.08.2019

Концевая кабельная муфта в составе комплектного переходного пункта для соединения высоковольтных воздушных и кабельных линий: особенности выбора муфт и их последующего монтажа

В состав каждого переходного пункта входит набор электротехнического оборудования. Правильность его выбора определяет надежность и безопасность эксплуатации. Применение унифицированных решений комплектных переходных пунктов ПКПО-КВ, позволяет исключить ошибки при проектировании и избежать аварийных ситуаций при эксплуатации.

Читать далее

19.08.2019

Как отличить оригинальный разрядник от контрафактного?


Содержание:

Чем опасен контрафакт, самый подделываемый разрядник на рынке, негативные последствия от использования контрафактных устройств.

Почему качество контрафакта ниже, кто и как производит контрафакт, как испытывается контрафактная продукция

Как отличить оригинальный разрядник от контрафактного, особенности оригинальной упаковки, особенности исполнения деталей, маркировка и название.

Читать далее

25.07.2019

Транспортировка разрядников


Содержание:


— Упаковка разрядников

— Как перевезти разрядник

— Проверка разрядников

— Хранение разрядников

Читать далее

06. 06.2019

Модули TRANSEC — надежный и безопасный способ сушки твердой изоляции маслонаполненных силовых трансформаторов под напряжением.

Силовые трансформаторы и автотрансформаторы (СТ) — важные элементы электрических сетей и энергосистем, обеспечивающие надежность и экономичность их функционирования. Большинство силовых трансформаторов в России используются с более длинным сроком службы, чем указан в ГОСТе 11677-85. Часто они вынуждены работать в 1,5-2 раза больше.

Читать далее

04.06.2019

«Умная» энергетика: комплектные переходные пункты


Инновационные комплектные переходные пункты для соединения ВЛ и КЛ на опоре появились в портфеле продукции АО «НПО «Стример» в середине 2017 года и активно внедряются на линиях электропередачи классов напряжения 35 и 110 кВ.

Читать далее

24.05.2019

Как подключить разрядник?


Содержание:

— Как правильно подключить разрядник РМКЭ-10

— Как установить разрядник РМК-10

— Установка РМКЭ-35-IV-УХЛ1

—  Выводы

Читать далее

17. 05.2019

Разрядники напряжением 6 — 10 кВ


Содержание:

— Как работает разрядник

— Параметры выбора разрядников и особенности их монтажа

— Виды разрядников

Читать далее

Схема подключения УЗИП — 3 ошибки и правила монтажа. Защита от импульсных перенапряжений.

Для всех нас стало нормой, что в распределительных щитках жилых домов, обязательна установка вводных автоматических выключателей, модульных автоматов отходящих цепей, УЗО или дифф.автоматов на помещения и оборудование, где критичны возможные утечки токов (ванные комнаты, варочная панель, стиральная машинка, бойлер).

Помимо этих обязательных коммутационных аппаратов, практически никому не требуется объяснять, зачем еще нужно реле контроля напряжения.

УЗИП или реле напряжения

Устанавливать их начали все и везде. Грубо говоря оно защищает вас от того, чтобы в дом не пошло 380В вместо 220В. При этом не нужно думать, что повышенное напряжение попадает в проводку по причине недобросовестного электрика.

Вполне возможны природные явления, не зависящие от квалификации электромонтеров. Банально упало дерево и оборвало нулевой провод.

Также не забывайте, что любая ВЛ устаревает. И даже то, что к вашему дому подвели новую линию СИПом, а в доме у вас смонтировано все по правилам, не дает гарантии что все хорошо на самой питающей трансформаторной подстанции – КТП.

Там также может окислиться ноль на шинке или отгореть контакт на шпильке трансформатора. Никто от этого не застрахован.

Именно поэтому все новые электрощитки уже не собираются без УЗМ или РН различных модификаций.

Что же касается устройств для защиты от импульсных перенапряжений, или сокращенно УЗИП, то у большинства здесь появляются сомнения в необходимости их приобретения. А действительно ли они так нужны, и можно ли обойтись без них?

Подобные устройства появились достаточно давно, но до сих пор массово их устанавливать никто не спешит. Мало кто из рядовых потребителей понимает зачем они вообще нужны.

Первый вопрос, который у них возникает: ”Я же поставил реле напряжения от скачков, зачем мне еще какой-то УЗИП?”

Запомните, что УЗИП в первую очередь защищает от импульсов вызванных грозой. Здесь речь идет не о банальном повышении напряжения до 380В, а о мгновенном импульсе в несколько киловольт!

Никакое реле напряжения от этого не спасет, а скорее всего сгорит вместе со всем другим оборудованием. В то же самое время и УЗИП не защищает от малых перепадов в десятки вольт и даже в сотню.

Например устройства для монтажа в домашних щитках, собранные на варисторах, могут сработать только при достижении переменки до значений свыше 430 вольт.

Поэтому оба устройства РН и УЗИП дополняют друг друга.

Защита дома от грозы

Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.

Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя оборудования это еще чревато и развитием пожара.

Даже когда молния ударяет относительно далеко от ВЛ, в сетях возникают импульсные скачки, которые выводят из строя электронные компоненты домашней техники. Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.

Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.

Сюда входят как силовые цепи так и слаботочка:

• интернет
• TV
• видеонаблюдение
• охранная сигнализация

Все эти провода принимают на себя последствия грозового удара. То есть, все ваши километры проводки получают гигантскую наводку, от которой не спасет никакое реле напряжения.

Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.

Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше ТП питается не по кабельной линии 6-10кв, а воздушной ВЛ или ВЛЗ (СИП-3), то влияние грозы на среднем напряжении, также может отразиться и на стороне 0,4кв.

Поэтому не удивляйтесь, когда в грозу в вашей многоэтажке, у многих соседей одновременно выходят из строя WiFi роутеры, радиотелефоны, телевизоры и другая электронная аппаратура.

Молния может ударить в ЛЭП за несколько километров от вашего дома, а импульс все равно прилетит к вам в розетку. Поэтому не смотря на их стоимость, задуматься о покупке УЗИП нужно всем потребителям электричества.

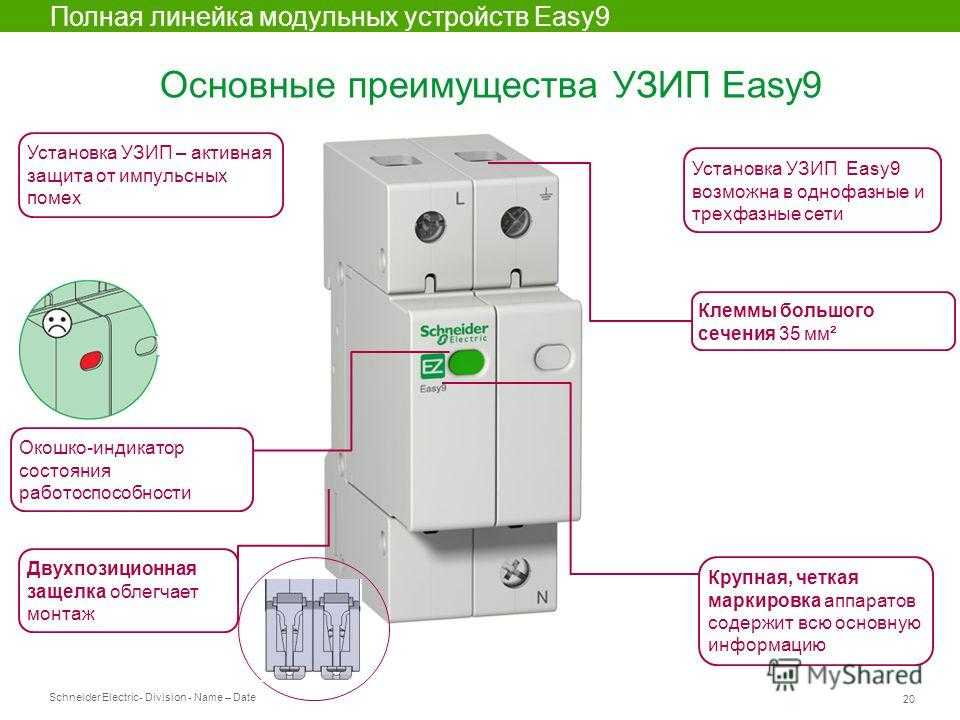

Цена качественных моделей от Шнайдер Электрик или ABB составляет примерно 2-5% от общей стоимости черновой электрики и средней комплектации распредщитка. В общей сумме это вовсе не такие огромные деньги.

Классы УЗИП

На сегодняшний день все устройства от импульсных перенапряжений делятся на три класса. И каждый из них выполняет свою роль.

Модуль первого класса гасит основной импульс, он устанавливается на главном вводном щите.

После погашения самого большого перенапряжения, остаточный импульс принимает на себя УЗИП 2 класса. Он монтируется в распределительном щитке дома.

Если у вас не будет устройства I класса, высока вероятность что весь удар воспримет на себя модуль II. А это может для него весьма печально закончится.

Поэтому некоторые электрики даже отговаривают заказчиков ставить импульсную защиту. Мотивируя это тем, что раз вы не можете обеспечить первый уровень, то не стоит вообще на это тратить денег. Толку не будет.

Однако давайте посмотрим, что говорит об этом не знакомый электрик, а ведущая фирма по системам грозозащиты Citel:

То есть в тексте прямо сказано, класс II монтируется либо после класса 1, либо КАК САМОСТОЯТЕЛЬНОЕ УСТРОЙСТВО.

Третий модуль защищает уже непосредственно конкретного потребителя.

Если у вас нет желания выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех зонах 1+2+3 или 2+3.

Такие модели тоже выпускаются. И будут наиболее универсальным решением для применения в частных домах. Однако стоимость их конечно отпугнет многих.

Схема электрощита с УЗИП

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком — вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом — УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора учета находятся:

• реле напряжения УЗМ-51 или аналог
• УЗО 100-300мА – защита от пожара
• УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки
• простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Схемы подключения

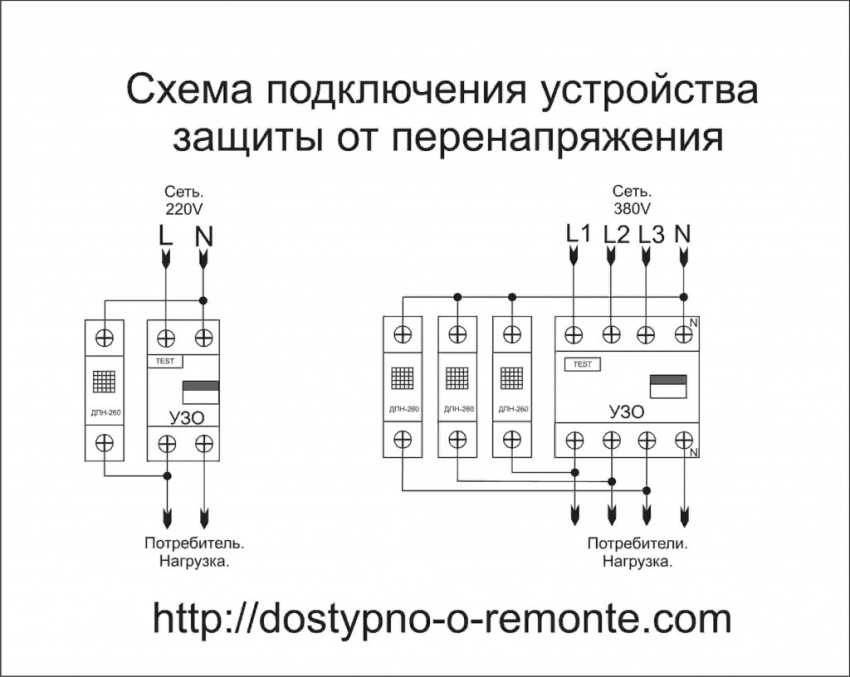

Вот основные схемы подключения УЗИП в зависимости от исполнения систем заземления на примере моделей от Schneider Electric. Схема подключения однофазного УЗИП в системе TT или TN-S:

Здесь самое главное не перепутать место подключения вставного картриджа N-PE. Если воткнете его на фазу, создадите короткое замыкание.

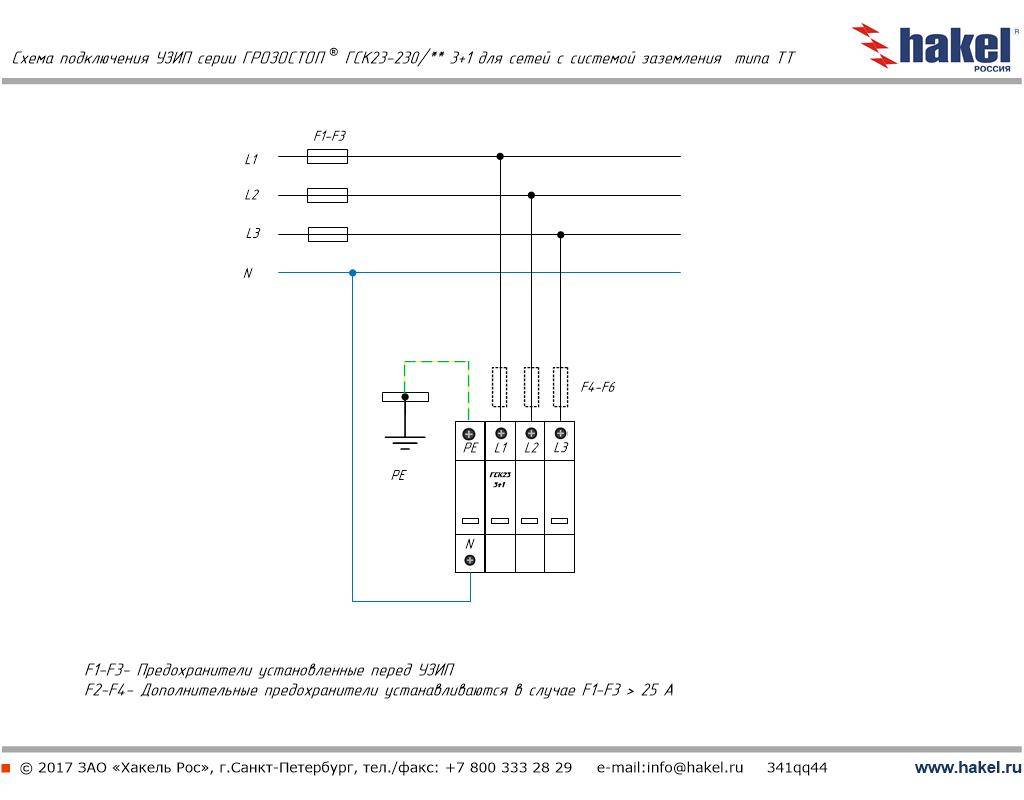

Схема трехфазного УЗИП в системе TT или TN-S:

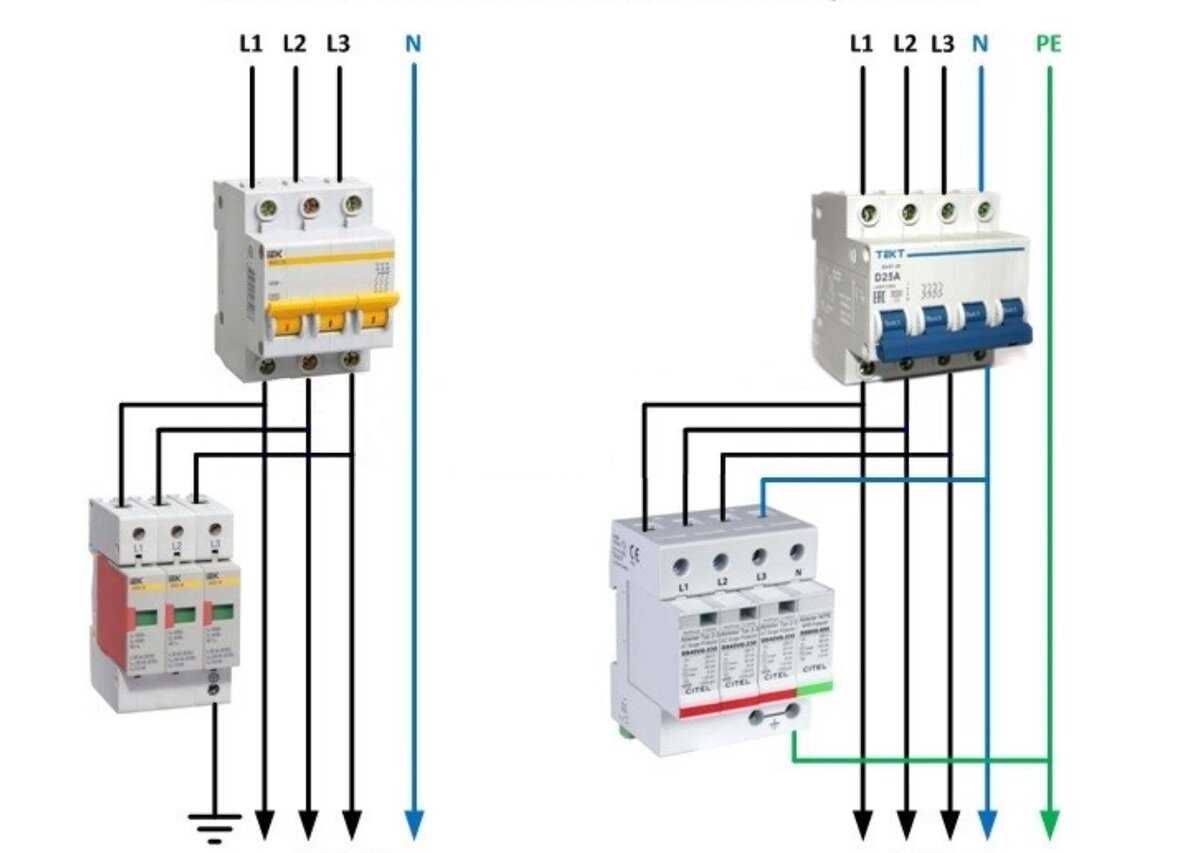

Схема подключения 3-х фазного устройства в системе TN-C:

На что нужно обратить внимание? Помимо правильного подключения нулевого и фазного проводников немаловажную роль играет длина этих самых проводов.

От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!

А вот подобные схемы для УЗИП от ABB OVR. Однофазный вариант:

Трехфазная схема:

Давайте пройдемся по некоторым схемкам отдельно. В схеме TN-C, где мы имеем совмещенные защитный и нулевой проводники, наиболее распространенный вариант решения защиты – установка УЗИП между фазой и землей.

Каждая фаза подключается через самостоятельное устройство и срабатывает независимо от других.

В варианте сети TN-S, где уже произошло разделение нейтрального и защитного проводника, схема похожа, однако здесь монтируется еще дополнительный модуль между нулем и землей. Фактически на него и сваливается весь основной удар.

Именно поэтому при выборе и подключении варианта УЗИП N-PE, указываются отдельные характеристики по импульсному току. И они обычно больше, чем значения по фазному.
Помимо этого не забывайте, что защита от грозы это не только правильно подобранный УЗИП. Это целый комплекс мероприятий.

Их можно использовать как с применением молниезащиты на крыше дома, так и без нее.

Особое внимание стоит уделить качественному контуру заземления. Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно. Хорошее сопротивление заземления должно составлять 4 Ом.

Принцип действия

Принцип действия УЗИП основан на ослаблении скачка напряжения до значения, которое выдерживают подключенные к сети приборы. Другими словами, данное устройство еще на вводе в дом сбрасывает излишки напряжения на контур заземления, тем самым спасая от губительного импульса дорогостоящее оборудование.

Определить состояние устройства защиты достаточно просто:

• зеленый индикатор – модуль рабочий
• красный – модуль нужно заменить

При этом не включайте в работу модуль с красным флажком. Если нет запасного, то лучше его вообще демонтировать.

УЗИП это не всегда одноразовое устройство, как некоторым кажется. В отдельных случаях модели 2,3 класса могут срабатывать до 20 раз!

Автоматы или предохранители перед УЗИП

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

Запомните, что этот автомат защищает в первую очередь не разрядник, а именно вашу сеть.

При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.

Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.

Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.

Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.

Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.

Ошибки при подключении

1Самая распространенная ошибка — это установка УЗИП в электрощитовую с плохим контуром заземления.

Толку от такой защиты не будет никакого. И первое же “удачное” попадание молнии, сожгет вам как все приборы, так и саму защиту.

2Не правильное подключение исходя из системы заземления.

Проверяйте техдокументацию УЗИП и проконсультируйтесь с опытным электриком ответственным за электрохозяйство, который должен быть в курсе какая система заземления используется в вашем доме.

3Использование УЗИП не соответствующего класса.

Как уже говорилось выше, есть 3 класса импульсных защитных устройств и все они должны применяться и устанавливаться в своих щитовых.

Институт мира США

Поиск экспертов, проектов, публикаций, курсов и многого другого.

Расширенный поиск

Поиск USIP.org

Тип контента
Сообщение в блогеЦентрЮжный Суданский мирный процесс Цифровая библиотека ЭлементСобытиеВнешние новостиСтипендияТема обсужденияГлобальные курсы кампусаГлоссарий ТерминГрантПубликация INPROLЦелевая страницаНовостиСтраницаЧеловекПроектыПубликацияСтраница общественного образованияРесурс библиотекиУведомление о сайте

страны
Африка-Ангола-Бенин-Ботсвана-Буркина-Фасо-Бурунди-Камерун-Кабо-Верде-Центральноафриканская Республика-Чад-Коморские Острова-Кот-д’Ивуар-Демократическая Республика Конго-Джибути-Экваториальная Гвинея-Эритрея-Эфиопия-Габон-Гана- Гвинея-Гвинея-Бисау-Кения-Лесото-Либерия-Мадагаскар-Малави-Мали-Мавритания-Маврикий-Мозамбик-Намибия-Нигер-Нигерия-Руанда-Сан-Томе и Принсипи-Сенегал-Сейшельские острова-Сьерра-Леоне-Сомали-Южная Африка-Юг Судан-Судан-Свазиленд-Танзания-Гамбия-Республика Конго-Того-Уганда-Замбия-ЗимбабвеАмерика-Антигуа и Барбуда-Аргентина-Багамы-Барбадос-Белиз-Боливия-Бразилия-Канада-Чили-Колумбия-Коста-Рика- Куба-Доминика-Доминиканская Республика-Эквадор-Сальвадор-Гренада-Гватемала-Гайана-Гаити-Гондурас-Ямайка-Мексика-Никарагуа-Панама-Парагвай-Перу-Сент-Китс и Невис-Сент-Люсия-Сент-Винсент и Гренадины-Тринидад и Тобаго-США-Уругвай-ВенесуэлаАзия-Афганистан-Австралия-Бангладеш-Бутан-Бруней-Бирма-Камбоджа-Китай-Федеративные Штаты Микронезии-Фиджи-Индия-Индонезия-Япония-Казахстан-Кирибати-Кыргызстан-Лаос-Малайзия-Мальдивы- Маршалловы Острова-Монголия-Науру-Непал-Новая Зеландия-Северная Корея-Пакистан-Палау-Папуа-Новая Гвинея-Филиппины-Самоа-Сингапур-Соломоновы Острова-Южная Корея-Шри-Ланка-Суринам-Таджикистан-Таиланд-Восточный Тимор-Тонга-Туркменистан -Тувалу-Узбекистан-Вануату-ВьетнамЕвропа-Албания-Андорра-Армения-Австрия-Азербайджан-Беларусь-Бельгия-Босния-Герцеговина-Болгария-Хорватия-Кипр-Чехия-Дания-Эстония-Финляндия-Франция-Грузия-Германия-Греция- Гренландия-Святой Престол (Ватикан)-Венгрия-Исландия-Ирландия-Италия-Косово-Латвия-Лихтенштейн-Литва-Люксембург-Македония-Мальта-Молдова-Монако-Черногория-Нидерланды-Норвегия-Польша-Португалия-Румыния-Россия-Сан Марино-Сербия-Словакия-Словения-Испания-Швеция-Швейцария-Турция-Украина-ВеликобританияБлижний Восток и Северная Африка-Алжир-Бахрейн-Египет-Иран-Ирак-Израиль и Палестинские территории-Иордания-Кувейт-Ливан-Ливия-Марокко -Оман-Катар-Саудовская Аравия-Сирия-Тунис-Объединенные Арабские Эмираты-Йемен

Области проблем
Гражданско-военные отношенияЭкономикаАнализ и предотвращение конфликтовДемократия и управлениеОкружающая средаОбразование и обучениеНасилие на выборахХрупкость и устойчивостьГендерГлобальное здоровьеГлобальная политикаПрава человекаПравосудие, безопасность и верховенство законаПосредничество, переговоры и диалогНенасильственные действияМирные процессыПримирениеРелигияНасильственный экстремизмМолодежь

Сортировать

Актуальность

Дата

Нет содержимого, соответствующего критериям фильтрации.



Распечатать страницу

Как связаться с USIP

USIP распространяет различные информационные бюллетени и объявления с последним анализом, публикациями и событиями. Вы также можете следить за USIP и нашей работой по всему миру в социальных сетях.



Информационные бюллетени

Подпишитесь на номер , чтобы получать обновления от USIP на свой почтовый ящик.

• Еженедельный бюллетень : наш флагманский еженедельный бюллетень содержит последние аналитические материалы, публикации, события и важные события USIP.
• Events Weekly : информация о предстоящих событиях, основные моменты прошлых событий, а также ссылки на очерки и мультимедиа из общедоступных программ USIP, рассылаемые по вечерам в воскресенье.
• Объявления о мероприятиях : приглашения на публичные мероприятия и веб-трансляции USIP, рассылаемые по мере необходимости.
• Новости государственного образования : ежемесячный бюллетень от нашего отдела государственного образования, а также другие периодические объявления о новых ресурсах и возможностях для учителей, учащихся и широкой общественности.
• Подписаться по интересующей теме

Есть вопрос?

Свяжитесь с нами через форму ниже.

Информационно-разъяснительная работа USIP | Институт мира США

Распечатать страницу

Основанный на своем учредительном мандате от Конгресса, Институт мира США напрямую служит американскому народу, связывая общественность по всей территории США с ресурсами и опытом USIP. Эти программы включают в себя виртуальные и личные выступления в сообществах по всей стране, а также проведение общественных групп в штаб-квартире USIP в Вашингтоне, округ Колумбия. Все они проистекают из приверженности USIP расширению понимания американской общественностью роли США в миростроительстве и ее роли. важное значение для национальной и глобальной безопасности.

Бюро динамиков

Бюро докладчиков USIP связывает национальные сети и местные организации в Соединенных Штатах с ведущими экспертами USIP для виртуальных и личных выступлений по темам, имеющим отношение к миссии Института. Это часть давнего обязательства USIP по информированию американской общественности о роли США в миростроительстве во всем мире.

The Speakers Bureau поддерживает различные типы мероприятий для публичной аудитории, включая круглые столы, виртуальные, гибридные и личные мероприятия, начиная от:

• тематические обсуждения
• брифинги по текущим событиям
• знакомство с работой института
• виртуальных туров по Тропе мира на Национальной аллее
• и более.

Члены группы общественного образования координируют свои действия с потенциальными организаторами мероприятия, чтобы согласовать предложенную тему и формат с нужным экспертом USIP, а также обеспечить дополнительный стратегический вклад и поддержку для обеспечения максимального успеха мероприятий.

Предстоящие события

Возвращайтесь в ближайшее время, чтобы узнать о новых событиях!

Запрос динамика

Чтобы получить дополнительную информацию или запросить спикера для американской организации, свяжитесь с Эллисон Стурма из отдела общественного образования.

Посетите нашу штаб-квартиру в Вашингтоне, округ Колумбия

Группа общественного образования предоставляет виртуальные и ограниченные очные образовательные программы о USIP и ее работе для преподавателей, студентов, организаций и групп в США:

• Введение в USIP : Познакомьтесь с Институтом мира США — его историей, миссией и работой по всему миру в часовой интерактивной программе, организованной сотрудниками USIP виртуально или в нашей штаб-квартире в Вашингтоне, округ Колумбия,

.

• Слушайте эксперта USIP : Виртуально подключитесь к эксперту USIP, чтобы получить брифинг по конкретной стране или теме, представляющей интерес для вашей группы.
• Виртуальный тур по Тропе мира на Национальной аллее : Исследуйте Тропу мира на Национальной аллее с помощью виртуального тура, который проводится удаленно в прямом эфире сотрудниками USIP. Начиная с USIP и прослеживая путь до дюжины других ключевых мест в окрестностях, Тропа мира на Национальной аллее привносит «линзу мира» в опыт посещения Национальной аллеи, рассказывая истории о ключевых фигурах, учреждениях и моменты в истории, которые демонстрируют приверженность Америки делу мира. На протяжении всего виртуального тура у вас будет возможность узнать о работе USIP и обсудить мирные темы.
• Чтобы запросить любую из вышеперечисленных виртуальных программ или запросить посещение нашей штаб-квартиры, отправьте форму запроса группового посещения, и мы свяжемся с вами.

Другие способы оставаться вовлеченными

• Ежегодное мероприятие USIP, посвященное Дню мира, — это возможность подчеркнуть непреходящую актуальность Международного дня мира, отмечаемого 21 сентября, и вдохновить на действия во имя мира, как большие, так и малые.
