Как пользоваться обжимными клещами для наконечников проводов видео: КВТ Обжимной инструмент: пресс-клещи, кримперы, прессы ПГР

Содержание

Анбик — Обжим проводов наконечниками ☑

 Самое распространненое оборудование для соединения проводов, кабелей, муфт и штекерами это паяльник. Перед использованием паяльника внутренние жилы защищаются и припаиваются в гильзах и на концах контактов. Это очень популярный способ, но у него есть ряд серьезных недостатков. Прежде всего что данное паяное соединение неоднородно по качеству. Также провода по отдельности нельзя припаять идеально и из-за этого теряется сигнал и становится возможным короткое замыкание. Что может привести не только к плохому сигналу, но и к самому настоящему пожару. Во-вторых, при частом соединении проводов такое паяное соединение со временем ухудшается и не может выдерживать нагрузку как ранее. При близком расположении жил появляется проблема с нехваткой места. В популярных вилках и обычных розетках жили находятся рядом с друг другом и пайка совершенно не удобна. Можно расплавить защиту соседнего провода, можно залить пайкой провод, можно вызвать короткое замыкание простой ошибкой и неакуратностью. Для решения всех этих проблем электрики придумали способ соединения через опрессовку. Она популярна в различных индустриях, например очень популярна для автомобильны проводов.

Что такое опрессовка проводов?

Решение всех недостатков обычной пайки нашли простое как швейцарские часы. Все проводники и кабели специальным «обжимом» запресовывают в гнездо или разъем. Профессиональные «обжимные инструменты» (кримпер, пресс-клещи или инструмент для опрессовки/обжима клемм и наконечников) могут регулировать давление обжима и толщину проводов. Получается удобная, надежная замена обычной пайке. Конец коаксиального провода вставляется в наконечник и с помощью специальных плоскогубц сжимается и фиксируется для будущего соединения.

Cabeus HT-TK-04 Набор инструментов ( инструмент обжимной для кабельных наконечников, отвертка, сменные насадки 5 шт. )

Таким образом можно создавать различные наконечники у кабельных коннекторов:

  • гильзы,
  • кольцевые,
  • вилочные,
  • штыревые наконечники,
  • стыковые соединители.

В продаже есть огромное количество наконечников для проводов под обжим. Как и оборудование: клещи или гидравлический пресс для обжима. Также у нас есть наборы наконечников для обжатия. Клещи для обжима наконечников проводов rj 45 и rj 12 можно приобрести на нашем сайте.

Cabeus HT-TK-01 Набор инструментов

Как подготовить провода к обжиму?

Начинают обжим многожильных проводов с резки кабеля в нужном месте. Рез должен быть ровным, аккуратным, сделанным под прямым уголом и без физических повреждений. После начинаем готов рез к обжиму. Снимаем изоляцию на длину до 1-2 см. Длина определяется точкой подключения. Важно не повредить при этом проводник. Чаще всего используют стриппер для очистки провода. После очистки с помощью клещей или гидравлического пресс обжимаем провода нужным наконечником или контактом.

Cabeus HT-203M Многофункциональный инструмент для зачистки и обрезки кабелей d=0. 5-6 мм, диаметр обрезаемых винтов в миллиметрах

Cabeus HT-318 Инструмент для зачистки и разделки витой пары, 110 тип

Как нужно опрессовывать кабельные наконечники — порядок действий?

  1. Выбирают наконечник и соединитель по типу использования в зависимости от нужного соединения. Также от потребностей электрика зависит выбор сечение, тип провода, материал. Вариантов много в зависимости как будут использовать в дальнейшем.
  2. Существует 7 способов обжима: компрессионный фитинг, овальная, трапециевидная, круглая и квадратная, обертывание жилы кабеля изоляцией,  шестигранная опрессовка. Самая популярная и чаще используемая — компрессионный фитинг. Он подходит для неизолированных медных, вставных и необработанных вариантов.
  3. Защищать проводник нужно до длины по ширине обжатия кабеля. В зависимости от наконечника и метода обжима.
  4. После защистки проводник необходимо очистить от примесей, окислителей, пыли.
  5. Чаще всего обжимать нужно тем инструментом, который рекомендуем производитель. Таким образом можно получить более качественное соединение и минимальный уровень брака. У профессиональных инструментов существуют различные насадки для разных размеров и параметров. Можно с помощью такого инструмента обжимать провода 2.5 наконечником как и 1.5 и даже 6 мм2.
  6. Хороший обжим это когда матрицы полностью вошли и сработал защита от пережатия на гидравлическом прессе.
  7. Для последующего удобного использования обжитого кабеля его нужно промаркировать.
  8. Важно сохранять направление обжима — направление опрессовки к основному телу кабеля.

Как пользоваться обжимом для наконечников проводов?

Видео обжима наконечников проводов

Рейтинг клещей для обжима наконечников проводов

Cabeus HT-268 Инструмент обжимной для RJ-45, RJ-12

 Cabeus HT-L2182R Инструмент обжимной для RJ-45, профессиональный

Cabeus HT-236N3 Инструмент обжимной для экранированных коннекторов RJ-45 (8р8с) с хвостовиком

Cabeus HS-236Q1 Инструмент обжимной для экранированных коннекторов RJ-45 (8р8с) с хвостовиком

Cabeus HT-2010NT (HT-022) Инструмент обжимной 3 в 1 для RJ-45, RJ-11/12 с тестером для витой пары

Cabeus HT-N468B Инструмент обжимной для RJ-45, RJ-12, профессиональный

Cabeus HT-2008AR Инструмент обжимной для RJ-45, RJ-12, RJ-11 (8P8C, 6P6C, 4P4C), профессиональный, с храповым механизмом

Cabeus HT-500 Инструмент обжимной для RJ-45, RJ-12, профессиональный

Cabeus HT-568 Инструмент обжимной для RJ-45 (8р8с), RJ-11/12 (6р6с, 6р4с, 6р2с)

Обжимные клещи – какие выбрать, рейтинг лучших, как пользоваться и сделать своими руками?

Популярность ручных инструментов свидетельствует о том, что большинство этих простых приспособлений очень удобны и практичны в применении уже много десятилетий. Их активно используют как в бытовых условиях, так и в профессиональной деятельности. К таким инструментам относятся обжимные клещи. Их также часто называют кримперами.

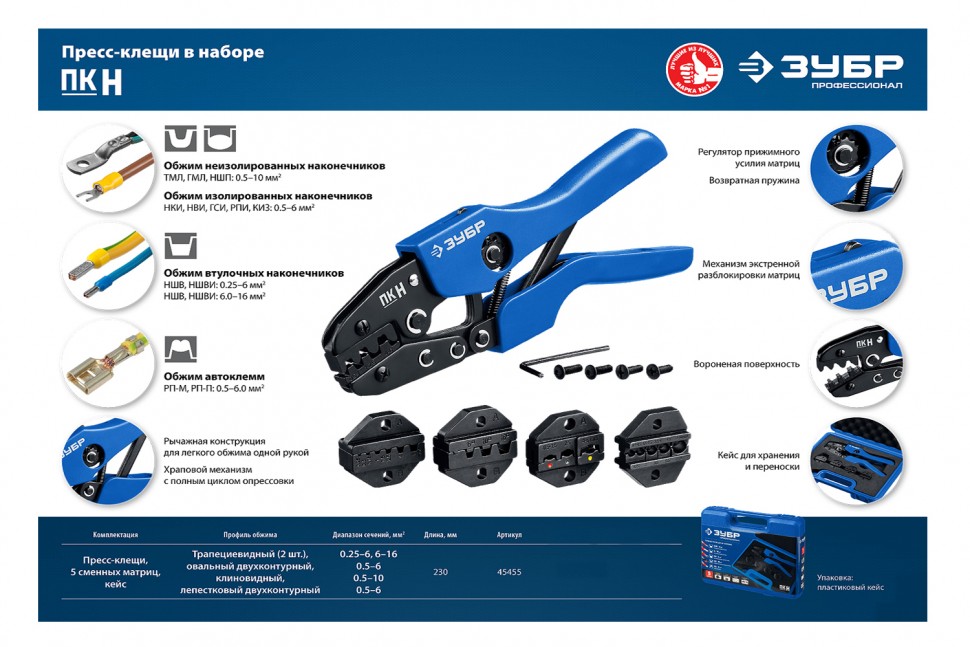

Что такое обжимные клещи?

Этот инструмент представляет собой более усовершенствованные плоскогубцы. Такое электромонтажное опрессовочное приспособление очень удобно в работе. Используя кримпер для обжима, можно отказаться от сварки, что делает процесс обработки проводов более быстрым. Этот инструмент имеет множество разновидностей.

Устройство обжимных клещей

Инструмент – это нечто среднее между плоскогубцами и клещами, но его особенностью является определенное устройство матриц (губок). Он предназначен для многочисленных видов втулок и коннекторов, поэтому обжимные клещи для проводов разных видов очень эффективны. Научиться пользоваться ими может каждый.

Как работают обжимные клещи?

Схожесть конструкций делает принцип работы всех типов клещей почти аналогичным. Есть некоторые различия между классами инструментов, потому перед применением может понадобиться дополнительная настройка под определенный вид разъема. В моделях профессиональных можно регулировать давление опрессовки.

Как работают обжимные клещи для проводов, пользователи часто понимают интуитивно: когда сводятся ручки кримперов, губки, сжимаясь, сдавливают втулку, зажатую между ними. В итоге она деформируется, приобретая нужную форму. Популярность кримперов объясняется их доступной ценой и высокой эффективностью, ведь можно осуществить качественное прессование наконечников провода, не прикладывая больших усилий.

Для чего нужны обжимные клещи?

Кримперы активно применяют электромонтеры и автомеханики. Последние используют обжимные клещи для наконечников проводки в авто. Инструмент применяют и для пресса контактов стандартной проводки, и для специфических коннекторов с необычными разъемами. Есть несколько типов задач, с которыми кримперы успешно справляются:

  1. Подготовка проводящих ток жил для их фиксации в розеточных клеммах и электрических приборах.
  2. Соединение двух и более кабелей.

Виды обжимных клещей

Инструменты делят на два типа: ручной и гидравлический. Обжимные клещи для клемм эффективны при работе с кабелями небольшого сечения в рамках от 6-ти до 10-ти мм². Конструкция проста, но в последнее время появились усовершенствованные модели ручных кримперов. Особенно удобны те, которые имеют механизм фиксации. Ими обжимать провод можно в несколько подходов, если не хватает силы. Встречаются в продаже модели с рычагами, призванными облегчить рукам нагрузку.

Гидравлические обжимные клещи эффективны, когда ручной инструмент бесполезен – для соединения линий магистральных. Там встречаются провода с большим сечением, в такой ситуации этот вид инструмента незаменим. Клещи оснащены цилиндром гидравлическим, сжимающим губки кримперов с усилием, на которое не способны мышцы человека.

По конструкции клещи делят на следующие виды:

  • двух-;
  • четырех-;
  • шестигубочные.

Обжимные двухгубочные клещи напоминают плоскогубцы. Единственное отличие – наличие рельефных губок, которые бывают съемными или несъемными. Их используют для соединения клеммников и гильз наконечников. Большинство моделей имеют съемные матрицы, потому сфера их применения весьма велика. Четырех- и шестигубочные применяют только для обработки гильзовых наконечников. Это узконаправленные инструменты. Такие обжимные клещи для гильз обеспечивают поверхностям плотное прилегание. Это препятствует окислению материала.

Какие выбрать обжимные клещи?

Все зависит от задач¸ которые необходимо выполнить:

  1. Если часто обжимаете разъемы, зачищаете контакты или обрезаете проводку, обратите внимание на универсальные двухгубочные клещи со съемными матрицами, которые позволят работать с разными типами проводок.
  2. Гидравлические обжимные клещи для кабельных наконечников из меди или алюминия отлично подойдут. Соединение кабелей с большим сечением тоже возможно лишь с их помощью.
  3. Если стремитесь купить почти универсальный инструмент «на все случаи жизни», присмотритесь к наборам, в которых присутствуют клещи и несколько пресс-форм.

Выбирайте инструмент с учетом его функциональности, производителя, нелишним будет изучить отзывы. Вот основные критерии выбора:

  1. Вес. Обжимные качественные клещи должны быть тяжелыми и чувствоваться в руке. Легкий инструмент свидетельствует о плохом качестве металла, из которого он изготовлен.
  2. Отсутствие люфтов, смещений и перекосов. Приглядитесь внимательно – инструмент должен быть симметричным.
  3. Конструкция. Простые обжимные клещи прослужат гораздо дольше, чем сложные инструменты с системой рычагов, которые облегчают мышцам рук нагрузку.
  4. Расположение лезвий. Если они находятся близко к рукоятке, высок риск пореза при работе с инструментом.
  5. Удобство. Важно, чтобы клещи было удобно держать в руке. Желательно отдать предпочтение модели с прорезиненными или рельефными ручками.
  6. Способ обжима. Есть модели с вертикальным и горизонтальным обжимом. Выбирайте тот инструмент, с которым будет удобнее работать.
  7. Глубина реза. Если работаете с проводами разного диаметра, лучше купить клещи с регулировкой высоты.

Губки для обжимных клещей

Матрицам при выборе инструмента нужно уделить особое внимание. Очень удобны съемные губки для обжимных клещей. Их при необходимости можно приобрести отдельно от самого инструмента с целью увеличения его функциональности. Эти детали различают:

  • по форме – для скругления секторных жил используют круглые, а для опрессовки наконечников – шестигранные;
  • по размерам – от него зависит сечение кабеля, который подходит для прессования.

Рейтинг обжимных клещей

В продаже сейчас можно найти множество достойных моделей, но приведем в пример самые лучшие:

  1. На первом месте универсальный кримпер немецкого производителя Cimco Click ‘n’ Crimp серии 106000. Инструмент изготовлен из прочной термообработанной стали и оснащен тремя съемными матрицами. Цена – $176.
  2. Множество положительных отзывов снискали и обжимные клещи Stanley FMHT0-96230. Они радуют качеством сборки, их удобно держать в руках во время работы благодаря прорезиненным рукояткам. Отлично снимают изоляцию. Цена – $25.
  3. TOPTUL DKAA2226 – усиленные автоматические обжимные пресс-клещи оснащены микрорегулируемой ручкой и настраиваемой стопорной системой. Обладают эргономичной ручкой для комфортной работы. Цена – $14.

Как пользоваться обжимными клещами?

Процесс работы с инструментом очень прост, но специалисты рекомендуют немного попрактиковаться, ведь для качественной обжимки нужна определенная сноровка. Обжимные клещи для наконечников проводов применяют следующим образом:

  1. Наденьте на провод гильзу/наконечник.
  2. Подведите к ней матрицу приспособления.
  3. Сомкните ручки.

Как обжать провода без обжимных клещей?

Сейчас в продаже есть универсальные инструменты. Обжимные клещи для интернет-кабеля, проводов разного диаметра и зачистки контактов могут представлять собой одно функциональное приспособление с дополнительными функциями. Есть действенные способы, дающие возможность обойтись без специализированного инструмента. Хотя их применение не гарантирует, что контакт будет надежным и долговечным. Первый способ таков:

  1. Поместите кусочек олова внутрь наконечника.
  2. Нагрейте его горелкой (хотя можно обойтись строительным феном).
  3. Вставьте туда облуженный кабель.

Второй способ требует наличия молотка, наконечника любого типа, кувалды или тисков и кернера (или 200-миллиметрового гвоздя):

  1. Вставьте в провод наконечник.
  2. Положите его на твердую поверхность – тиски или кувалду.
  3. Сделайте точечные углубления на наконечнике при помощи размеренных ударов молотка по кернеру.

Обжимные клещи своими руками

Если стремитесь максимально сэкономить, изготовьте инструмент своими руками. Обжимные клещи для «витой пары» и обжима гильз на проводе можно сделать на основе старых плоскогубцев. Для этого:

  1. Приварите обыкновенную гайку, поместив ее между зубцами инструмента.
  2. Зачистите сварные швы.
  3. Разрежьте гайку пополам.
  4. К одной из ручек приварите две параллельные полосы.
  5. С другой стороны между ними приварите гайку удлиненную.
  6. В нее вкрутите длинный болт.
  7. Затем к шляпке болта приварите вороток из металлического прутка.

Чтобы было удобно работать, рекомендуется зажать будущие кримперы в тисках. Если плоскогубцы старые и очень ржавые, перед применением их важно разработать. Такие самодельные обжимные клещи примитивны, но надежны. Далеко не так универсальны, как заводские модели, но гарантированно прослужат много лет.



Что такое инструмент для обжима проводов? (И на что следует обратить внимание перед покупкой)

Эта статья изначально была частью нашего Руководства по подаркам для инструментов стоимостью до 30 долларов США , серия , потому что многие редукторы не имеют специального набора обжимных инструментов, часто полагаясь на другие инструменты ( как плоскогубцы) для выполнения работы — с переменным успехом. И хотя профессиональные обжимные инструменты могут легко стоить 100 долларов, для случайных работ по обжиму электрических проводов у вас не будет проблем с поиском качественных обжимных инструментов менее чем за 30 долларов.

Что такое инструмент для обжима проводов?

Хороший инструмент для обжима проводов совершенно необходим для правильного обжима электрических соединений и установки клемм как в автомобиле, так и в доме.

Функция обжимного инструмента восхитительно проста: он, по сути, сжимает металлическую втулку разъема вокруг жилы провода, создавая прочное и надежное электрическое соединение (продолжайте прокручивать, чтобы увидеть его изображение в действии).

Обжим является альтернативой пайке. Но если вы умеете обращаться с паяльником, вам, вероятно, понравится эта статья: Соединение обходчика: как сделать надежные электрические соединения в жгуте проводов вашего автомобиля

снимите изоляцию провода , вставьте оголенный проводник в обжимную втулку соединителя/терминала, а затем сожмите инструмент вокруг обжима, чтобы надежно зафиксировать соединение. Многие разъемы также объединяют термоусадочная муфта , активируемая термопистолетом , чтобы также изолировать и зажать провод. (Image/OnAllCylinders)

Но многие люди часто используют обычные плоскогубцы для обжима, что не является хорошей альтернативой. Использование неподходящего обжимного инструмента может сломать и деформировать разъем, порвать изоляцию провода или перерезать проводник внутри — так рождаются электрические гремлины.

Итак, делаете ли вы провода для свечей зажигания или устанавливаете громкую стереосистему, специальный инструмент для обжима проводов — это разумный способ обеспечить правильное выполнение работы.

Мы не будем тратить здесь время на сборку проводов зажигания, потому что мы уже создали подробное руководство: Как сделать нестандартные комплекты проводов для свечей зажигания хотя мнения расходятся, это считается оптимальным типом соединения для использования в автомобиле. (Image/OnAllCylinders)

Выберите обжимной инструмент, разработанный для конкретной задачи

Но при покупке инструмента для обжима проводов необходимо учитывать несколько моментов. Во-первых, обжимные клещи часто разрабатываются для определенного сечения провода или типа клеммы/разъема. Например, обжимные устройства для проводов зажигания двигателя кардинально отличаются от обжимных устройств, предназначенных для установки разъемов ТВ/видео на коаксиальный кабель.

Иногда для самих разъемов требуются другие специализированные инструменты, вот хороший пример: Как собрать всепогодные разъемы Deutsch DT

Инструмент слева предназначен для коаксиальных разъемов RF, инструмент справа может работать с традиционным проводом Клеммы и разъемы видны в корпусе органайзера здесь. (Изображение/OnAllCylinders)

Прежде чем покупать обжимной инструмент, оцените, какой тип разъема или клеммы вы обжимаете. Хорошей новостью является то, что многие производители инструментов выпускают универсальные обжимные устройства для установки широкого спектра основных клемм, таких как изображенные выше.

В этой статье мы говорили о ручных обжимных станках, хорошо подходящих для проводов меньшего диаметра (от 20 до 10 калибра), которые обычно используются в домашних и автомобильных электрических системах. Для более крупных работ, таких как кабели аккумулятора, вы можете использовать ударный обжимной инструмент, например, представленный здесь: Как использовать ударный обжимной инструмент Moroso

рабочая лошадка, обратите внимание на специальные метки на кристаллах для проводов 22-14 AWG и 12-10 AWG. (Изображение/OnAllCylinders)

Понимание американского калибра проводов (AWG)

Размер провода (диаметр) является еще одним важным фактором. Вообще говоря, устройства, которые требуют больших токовых (амперных) нагрузок, требуют провода большего диаметра, измеренного в американском калибре проводов (AWG).

Если вы новичок в автомобильных электрических системах, вам также может быть полезна эта статья: Основные советы, хитрости и инструменты для подключения вашего автомобиля

Это немного нелогично, но чем больше номер датчика AWG, чем меньше провод. Другими словами, провод 20 AWG тоньше, чем провод 10 AWG. В чем смысл?

Но главный вывод здесь заключается в том, что вам понадобится инструмент для обжима проводов, соответствующий калибру проводов, с которым вы работаете. Как правило, большая часть автомобильной проводки находится в районе от 16 до 10 AWG, но всегда проверяйте, чтобы убедиться.

Ниже приведена таблица, в которой указаны основные размеры AWG, с которыми вы, скорее всего, столкнетесь при выполнении большинства домашних и автомобильных работ:

Сравнительная таблица калибров проводов и диаметров проводов

Калибр проводов
(AWG)0093

Диаметр проволоки
(дюймы)
4-0 0,460
3-0 0,409
2-0 0,364
0 0,329
1 0,289
6 0,162
8 0,128
10 0,101
12 0,081
14 0,064
16 0,050

Инструмент с храповым механизмом и другие конструкции обжимных инструментов

Многие обжимные станки для проволоки в нижней части ценового диапазона имеют одну точку поворота, аналогичную паре обычных плоскогубцев или ножниц. Хотя эти обжимные клещи часто прекрасно подходят для таких работ, как установка разъемов питания для стереосистемы или набора противотуманных фар, для более точных применений многие техники используют обжимные клещи с храповым механизмом.

На этом обжимном инструменте с храповым механизмом, предназначенном для использования на телевидении и радио, вы можете увидеть несколько точек поворота с заклепками, а также специальные обжимные матрицы для коаксиального кабеля RG 59U и 6U. (Изображение/OnAllCylinders)

Обжимные устройства с храповым механизмом используют механизм внутри инструмента, обеспечивающий плотное и полное смыкание губок вокруг обжима. Обычно обжимные клещи с храповым механизмом используются для установки телевизионных или радиочастотных разъемов или для крошечных клемм ECU — работы, требующие чистого и ровного обжима для обеспечения надежной передачи данных и предотвращения повреждения тонких проводников.

Этот обжимной инструмент с храповым механизмом специально разработан для разъемов F-типа, которые вы увидите в типичной системе кабельного/спутникового телевидения. (Изображение/OnAllCylinders)

Сколько стоят инструменты для обжима проводов?

После этих ключевых соображений последним показателем покупки является цена. Поскольку вы, вероятно, найдете обжимные станки для проводов в самых разных ценовых категориях, вам придется решить, как часто вы будете использовать обжимной инструмент. Для профессиональных техников совершенно разумно выбрать тот, который будет выдерживать ежедневное использование в течение тысяч операций обжима. В качестве альтернативы, для домашних любителей, экономно использующих его, есть множество доступных вариантов обжима проводов.

***

Автомобильная проводка OnAllCylinders Podcast Episode

Для недавнего выпуска подкаста мы встретились с экспертами по проводке по адресу Painless Performance , чтобы обсудить все об автомобильной проводке 101, включая обжим. Если вы новичок в автомобильных электрических системах, вам стоит ознакомиться с:

Наконечники электрических кабелей Процедура обжима для начинающих

Поиск

Дом Практическая электрика Процедура обжима электрических кабельных наконечников для начинающих

Кабельные наконечники:

Электрические кабельные наконечники Ref: RPG

Кабельные наконечники представляют собой электрические разъемы, которые используются для подключения кабелей к электроприборам. Кабельные наконечники обеспечивают правильный электрический контакт между ними. Кабельные наконечники бывают разных размеров. Размер указан на картинках. Кабельные наконечники должны быть правильно обжаты с помощью обжимных инструментов с подходящими обжимными насадками. Они постоянны.

Инструменты автоматизации — набор инструментов для обжима разъемов RJ45

Размер электрических наконечников

[wp_ad_camp_1]
Давайте посмотрим, как обжимать кабельные наконечники на кабелях.

  • Снимите изоляцию с кабеля, не разрезая кабельные зачистки. Используйте острое лезвие для снятия изоляции с кабеля
  • .

  • Паста Обжимная паста. Обжимная паста используется для устранения воздушного зазора между кабельными лентами. Увеличивает натяжение между кабелем и наконечниками.
  • Правильно подберите обжимную насадку на обжимном инструменте. Вставьте кабельный наконечник в кабель и вставьте его в область обжима в обжимном инструменте.
  • Нажимайте до тех пор, пока обжимной инструмент не будет нажат. Продолжать. Надавливание на кабель + наконечник до конца соединения кабеля + наконечника.

Процедура обжима

Видео об обжиме кабеля 1:

[wp_ad_camp_1]

Видео об обжатии электрического кабеля:
