Как подключить бензиновый генератор к сети дома

Использование генератора электроэнергии в доме может производиться 2 путями: через подключение электроприборов непосредственно в розетку агрегата через удлинитель и через интеграцию генератора в общую электросеть помещения. Если первый способ годится для нечастого и кратковременного пользования (например, на даче или на природе), то второй способ используется при длительных перебоях с электричеством или при его полном отсутствии на объекте. В этой статье речь пойдет о генераторах как об основном или резервном источнике электропитания в загородном доме или в любом другом здании (в магазине, цехе, на производственных объектах) и об их правильном подключении.

Перед тем, как подключать электростанцию к домовой сети, нужно решить несколько задач:

1.
   Понять, насколько необходимо резервное питание. Оценить, насколько критично будет отключение электричества или требуется постоянное питание (например, если в доме запущен сервер или просто дорогая техника)
2.
   Определить место для агрегата с учетом безопасной эксплуатации и близкого расстояния к точке подсоединения.
3. Просчитать необходимую мощность для всех электроприборов в доме, которые могут использоваться. Также необходимо учесть возможные потери на линии и оставить небольшой запас мощности (20–30%).
4. Определиться с выбором использования автоматики или ручного управления.

Использование автоматических систем управления и защиты выйдет дороже за счет себестоимости и необходимости дополнительных мер защиты проводки от сильных скачков напряжения при переключении с общей сети на генератор и наоборот. Более щадящей мерой будет использование ручного управления, когда вы самостоятельно производите переключение.

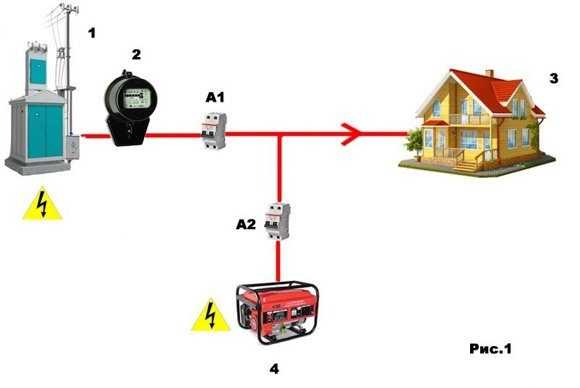

При подключении генератора производится работа с 3 сетями:

1.
   общая сеть, через которую дом получает электричество;
2. внутренняя сеть дома;
3. проводка генератора.

Почему нельзя подключать генератор через розетку

Подключение через разъем – достаточно простая процедура, однако не стоит отдавать ей предпочтение при подсоединении генератора к общедомовой электросети, так как это влечет множество проблем:

• Возможность перегрузки в точке подсоединения – так как вся нагрузка полностью ложится только на одну розетку, это чревато быстрым перегревом, оплавкой и даже ее возгоранием.
• Отсутствие в электролинии отдельного автомата, который отвечал бы за безопасность и аварийное отключение при возникновении опасных ситуаций.
• Невнимательность человека – при включении агрегата иногда забывают отключить автомат ввода. Это влечет за собой перегрузку и активацию блока защиты
• Возможность поломки генератора при пуске электротока по линии и его попадании на контакты работающего агрегата. В этом случае может потребоваться серьезный ремонт или полная замена электростанции.

Способы подключения генератора к сети

Существует 3 способа правильного подключения электростанции к домовой сети.

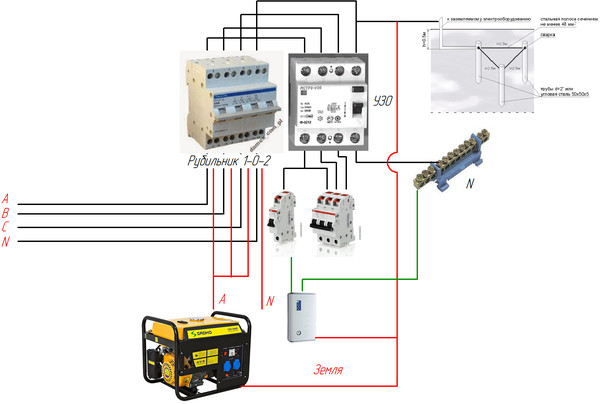

Перекидной (реверсивный) рубильник (ручное управление)

Это прибор, который будет отвечать за безопасное подключение. Преимущества такого типа управления:

• Простота конструкции – рубильник оснащен 3 режимами – 1-0-2. 1 — питание от общей сети, 0 — замыкание всех контактов, 2 — питание от генератора.
• Простота подсоединения – к верхней части рубильника с левой стороны подключается общая сеть, с правой – генератор. Снизу провода-перемычки формируют ввод в общедомовую линию. Для безопасности системы рекомендуется добавить автоматы к каждой линии. Они обеспечивают отключение системы при перегрузках и других критичных ситуациях.
• Доступная цена – рубильники такого типа стоят в пределах 500 р.

Запуск генератора с перекидным рубильником:

1. отключение автомата ввода,
2. рубильник устанавливается в положение 2,
3. отключение автомата нагрузки,
4. запуск генератора (прогрев агрегата перед полноценной работой выполняется в течение 4 минут),
5. на рубильник подается ток,
6. включение автомата нагрузки.

Заземление генератора в этом случае обязательно. Для этих целей в землю вколачивают металлический прут длиной от 2 м и соединяют его через медный провод к соответствующей клемме на генераторе.

Данный вариант также применяется для подключения к трехфазной сети однофазного генератора. На схеме ниже показано, как правильно произвести подсоединение агрегата к электролинии.

Полуавтоматический блок АВР (автоматики ввода резерва) на контакторах

•
  В данном случае используется самый простой вариант блока АВР с приоритетом на магистральную сеть.
•
  Для общей системы вам потребуется:
•
  Автоматы АВР на полупроводниках (2 шт.), которые соединяются между собой;
•
  Кабель сечением не меньше 4 мм². Длина кабеля определяется удаленностью конструкции от генератора;
•
  Автоматы, отключающие линии;
•
  Металлический ящик – размеры зависят от габаритов устанавливаемого электрооборудования и места монтажа.

Схема подключения:

1.
   В ящике собираются все элементы системы: устанавливаются автоматы, к ним подключаются блоки АВР, после выполняется проверка правильности подключения.
2. Подсоединение элементов цепи наглядно показано на схеме:

3. Заземление генератора.

Запуск системы:

1.
   При отсутствии электропитания в общей сети запускается генератор и автоматически произойдет переключение линии благодаря замыканию контактора.
2.
   При появлении тока в общей сети переключение с генератора на централизованное электроснабжение произойдет автоматически. При этом вам следует лишь заглушить генератор ради экономии топлива.

Для удобства управления и защиты системы можно дополнительно установить реле, которое будет выключать агрегат при активации общей сети, и включать его с задержкой в 4 минуты, чтобы генератор успел прогреться.

Блок автоматического управления

Такой тип подключения считается самым лучшим на сегодняшний день. Подробная схема подключения показана на картинке ниже.



Для этого типа подключения необходимо подобрать генератор с автозапуском для построения полностью автоматизированной системы. А чтобы избежать проблем с частым доливом топлива, можно дополнительно приобрести бензобак большого объема.

Принцип работы системы:

1.
   При прекращении подачи тока в общей сети блок быстро реагирует на изменения и запускает сигнал АВР, который, в свою очередь, активизирует генератор. После запуска агрегату дается 4 минуты для прогрева, после этого электричество поступает в общедомовую сеть.
2.
   После возобновления подачи тока от общей магистрали генератор автоматически выключается.

Основные правила использования генератора в доме

Соблюдение этих правил позволит избежать опасных ситуаций и выхода из строя оборудования.

1.
   Перед тем как подключить бензиновый генератор к сети, обеспечьте хорошую вентиляцию в помещении, где он будет установлен. Особенно это касается моделей с воздушным охлаждением.
2.
   Помещение должно быть отапливаемым и защищенным от сырости и влаги.
3.
   Не размещайте агрегат вблизи отопительных приборов и других источников тепла, в том числе прямых солнечных лучей.
4.
   Перед дозаправкой генератор следует выключить.
5.
   Если вы разлили топливо вблизи электростанции, тщательно вытрите его.
6.
   После соединения контактов не должно оставаться никаких оголенных проводов.
7.
   При установке обязательно заземляйте агрегат.
8.
   Во время работы генератора соблюдайте технику безопасности: не подходите к агрегату в одежде со свободно висящими краями, с распущенными волосами, так как вентилятор может затянуть их внутрь.
9. Перед каждым включением генератора необходимо обязательно проверять исправность всех механизмов и узлов системы, а при обнаружении неисправности своевременно ремонтировать или заменять отработавшие элементы.

Как правильно подключить генератор к дому: дизельный и бензиновый

Марка

Модель

Оставьте ваши контактные данные:

По телефону

На почту

Уточните удобное время для звонка:

День/дата

• День/дата
• Сегодня
• Завтра
• 22
• 23
• 24
• 25
• 26
• 27

Часы

• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20

Минуты

• 10
• 20
• 30
• 40
• 50

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

Оставьте ваши контактные данные:

Уточните удобное время для звонка:

День/дата

• День/дата
• Сегодня
• Завтра
• 22
• 23
• 24
• 25
• 26
• 27

Часы

• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20

Минуты

• 10
• 20
• 30
• 40
• 50

Прямо сейчас

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

Оставьте ваши контактные данные:

Выберите машину:

Марка

• Сначала выберите дилера

Модель

• Сначала выберите марку

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

Sample Text

Оставьте ваши контактные данные:

Выберите машину:

Марка

• Сначала выберите дилера

Модель

• Сначала выберите марку

Уточните удобное время для тест-драйва:

День/дата

• День/дата
• Сегодня
• Завтра

• 22
  апреля

• 23
  апреля

• 24
  апреля

• 25
  апреля

• 26
  апреля

• 27
  апреля

• 28
  апреля

• 29
  апреля

• 30
  апреля

• 01
  мая

• 02
  мая

• 03
  мая

• 04
  мая

Часы

• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20

Минуты

• 00
• 10
• 20
• 30
• 40
• 50

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

X

Оберіть мовну версію сайту.
За замовчуванням autocentre.ua відображається українською мовою.

Слава Україні! Героям слава!

Ви будете перенаправлені на українську версію сайту через 10 секунд

Как подключить генератор к дому без автоматического переключателя

Если вы живете в районе с частыми отключениями электроэнергии, возможно, стоит иметь дома генератор. Вы можете положиться на генератор как на резервное электричество и не слишком нервничать, когда отключается электричество.

Возможно, вам известен генератор с безобрывным переключателем, который является защитным устройством. Это тип автоматического выключателя, который обычно находится в электрическом щите.

Тем не менее, в этой статье мы узнаем, как подключить генератор к дому без переключателя.

5 способов подключения генератора к дому без автоматического переключателя

1. Через распределительную коробку : Вы можете подключить генератор к распределительной коробке. Используйте отдельный выключатель с проводом для подключения генератора. При необходимости главный выключатель отключит питание генератора.
2. К главному электрическому щиту : Вы также можете подключить генератор к главному электрическому щиту. Используйте вспомогательную панель вместо подключения генератора к панели.
3. Через безобрывной переключатель : Другой вариант — использование безобрывного переключателя. Это устройство, которое соединяет генератор с главным электрическим щитом. Переключатель прерывает подачу питания, когда это необходимо, и вместо этого переводит его на главную панель.
4. Через реле : Реле может прерывать подачу питания от любого устройства в доме при скачке напряжения или проблемах с электричеством. Подключить генератор можно с помощью реле. Когда вы подключаете реле к генератору, переключатель устройства может включаться и выключаться автоматически.
5. Через силовой инвертор : Это самый простой способ подключения через силовой инвертор, который представляет собой устройство, преобразующее мощность постоянного тока генератора в мощность переменного тока. Ваша бытовая техника может затем использовать эту мощность.

Не забывайте соблюдать необходимые меры предосторожности при использовании любого из этих методов. Если вы не уверены, пригласите профессионала, чтобы помочь вам.

Какие инструменты вам нужны?

Вот некоторые из инструментов, которые необходимо иметь под рукой при подключении генератора без переключателя.

1. Комплект розеток на две розетки
2. Круглая вилка с тремя контактами и провод
3. Тестер потребляемой мощности
4. Удлинитель
5. Ручная дрель
6. Осциллирующие инструменты
7. Винт с крестообразным шлицем
8. Защитное снаряжение
9. Металлический водонепроницаемый бокс
10. Герметик
11. Генераторная установка

Пошаговый процесс подключения генератора к дому без автоматического переключателя

1. Отключите автоматический выключатель, так как это позволит безопасно работать с генератором. Это устранит риск удара током. При необходимости можно даже отключить питание от основного источника.
2. Затем выключите главный выключатель. На нем будут написаны слова «ГЛАВНЫЙ». Если вы видите выключатели внутри коробки и не знакомы с основным, выключите все выключатели, чтобы быть в большей безопасности.
3. Найдите магистраль, ведущую в ваш дом, и отсоедините медный провод. Отвинтите зажим провода сбоку от провода, чтобы отсоединить его.
4. Далее откручиваем разъем от провода с помощью обычного винта. Если вы не уверены, как выглядит разъем, найдите квадратный металлический предмет, соединенный с проводом.
5. Теперь возьмите медный провод от магистрали и соедините его с черным проводом, который будет выходить из генератора. Для работы безобрывного переключателя необходимо подать питание на устройство.
6. После этого необходимо подключить белый провод от магистрали и подключить к белому проводу от генератора.
7. Теперь возьмите заземляющий провод от магистрали и соедините его с заземляющим проводом от генератора.
8. Наконец, ищите красный провод и он от генератора к автомату защиты. Вы должны оставить главный выключатель выключенным.

Вот и все. Генератор подключен к вашему дому. Все, что вам нужно сделать, это включить главный выключатель. Если лампочки не загораются, вероятно, провод оторвался. Проверьте то же самое и зафиксируйте ослабленные провода.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Факты о подключении портативного генератора к дому

То, как вы подключаете свой генератор к вашему дому, определяет, что вы можете использовать, и безопасность подключений

Лучший способ подключения портативного генератора к вашему дому В случае отключения электричества самый безопасный и простой способ обеспечить дом резервным аварийным питанием — использовать систему резервного генератора. Автоматический переключатель ввода резерва управляет источником электроэнергии в доме, переключая его между электроснабжением и питанием от резервного генератора по мере необходимости. Запуск и передача нагрузки выполняются автоматически. Генератор работает на муниципальном природном газе или сжиженном нефтяном газе из бытового резервуара для хранения.

В тех случаях, когда резервный генератор нецелесообразен или не может быть установлен по какой-либо причине, портативный генератор может обеспечить питание во время отключения.

Портативный генератор в сравнении с резервным генератором

Варианты подключения портативных устройств

• Удлинители на 120/240 В
• Шнур генератора к безобрывному переключателю

120-вольтовые удлинители: Подключение приборов к портативному генератору с помощью удлинителей является наиболее простым вариантом. Вставьте шнур в розетку генератора. Подключите прибор к удлинителю. Этот метод отлично подходит для таких приборов, как холодильники и морозильники или дренажный насос, который сохраняет подвал сухим во время шторма. Однако постоянно подключенные устройства не будут получать питание таким образом. В эту категорию попадают приборы без шнура и вилки, такие как печи, центральные кондиционеры, электрические плиты, электрические водонагреватели и большинство скважинных насосов.

Удлинители генератора

Удлинители на 120/240 В: Эти удлинители могут иметь несколько розеток на одном конце и одну розетку на 120/240 В на другом. Также возможно питание 120/240-вольтового прибора, такого как электрическая сушилка.

Совет: шнур на 30 ампер имеет другую вилку, чем шнур на 50 ампер. Купите удлинитель, соответствующий розетке генератора.

Никогда не подключайте генератор к дому через электрическую розетку. Обратное питание опасно и незаконно. Никогда не подпитывайте свой дом генератором.

Ручной переключатель — лучший способ подключить основные цепи к генератору. Автоматические выключатели на специальной панели, управляемой выключателем, распределяют электроэнергию по цепям, выбранным при установке. Во время отключения портативный генератор подает электричество по специальному кабелю генератора, который соединяет генератор с входной коробкой, которая подает питание на выключатель.

Как использовать портативный генератор для домашнего электроснабжения

Безопасное аварийное питание — переключатель



Причина для переключения передачи проста. Ручной или автоматический переключатель изолирует дом от инженерных сетей, когда генератор подает питание в дом. Без переключателя вполне возможно случайно запитать инженерные сети генератором. Трансформатор, питающий дом, преобразует мощность генератора с 240 вольт до 69 000 вольт.

Более чем достаточное напряжение, чтобы убить или серьезно ранить соседа или работника коммунальных служб.

Если вы случайно подключите линию электроснабжения с помощью вашего генератора и ваши действия приведут к травме или смерти работника коммунальной службы, вы будете нести ответственность за эти действия. Никогда не подпитывайте свой дом, и вы случайно не подведете инженерные коммуникации.

Не существует механизма безопасности при обратном питании дома, чтобы предотвратить незаконное и опасное обратное питание коммунального предприятия. Выключить главный выключатель недостаточно.

Этот кабель генератора к входной коробке ручного переключателя позволяет генератору питать печь, небольшой центральный кондиционер, скважинный насос или другое устройство с проводным подключением.

Портативный генератор Основы ручного ввода резерва

Ручные устройства ввода резерва

Ручное устройство ввода резерва полностью соответствует своему названию. Это ручное устройство, которое требует, чтобы человек переключил переключатель с утилиты на генератор. Когда это происходит, цепи, питаемые генератором, изолируются от линий электроснабжения и подключаются к линиям генератора. Возврат переключателя в сеть меняет действие на противоположное и снова подключает питание сети.

Когда происходит отключение электроэнергии, домовладелец выносит портативное устройство на улицу, чтобы поместить его в безопасное место, где не будет собираться стоячая вода или выхлопные газы попадут в дом. Специальный силовой кабель подключается к панели генератора и к входной коробке. Когда ручной переключатель находится в положении генератора, а главный выключатель генератора выключен, домовладелец запускает генератор. После прогрева включается главный выключатель генератора. Отдельные цепи в безобрывном переключателе готовы к питанию.

Когда утилита восстанавливает питание, происходит обратный процесс. Переключатель ручного переключения возвращается в сервисный режим, чтобы восстановить подачу электроэнергии в дом. Главный выключатель генератора выключен, что отключает питание кабеля и панели розеток. Наконец, генератор выключают, дают ему остыть и убирают.

Совет: После отключения питания от генератора закройте топливный кран и дайте ему сжечь оставшийся бензин. Это помогает содержать карбюратор в чистоте.

Планирование установки ручного переключателя резерва

Размер удлинительного шнура

Используйте только наружные удлинители с проводом соответствующего сечения. Размер удлинителей зависит от тока, который может обеспечить розетка генератора. Если в розетке есть автоматический выключатель на 20 ампер, то она может обеспечить 20 ампер тока, а удлинитель 12 калибра является минимальным размером.
