Как подключить перекрестные выключатели: Принцип работы проходных и перекрестных переключателей

Содержание

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек.


Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя


Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

  • Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
  • Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.
  • Предыдущий пункт относится и к межэтажным лестничным пролетам.
  • В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.


    • Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.


    Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.


    Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

    Что такое проходной выключатель?


    Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

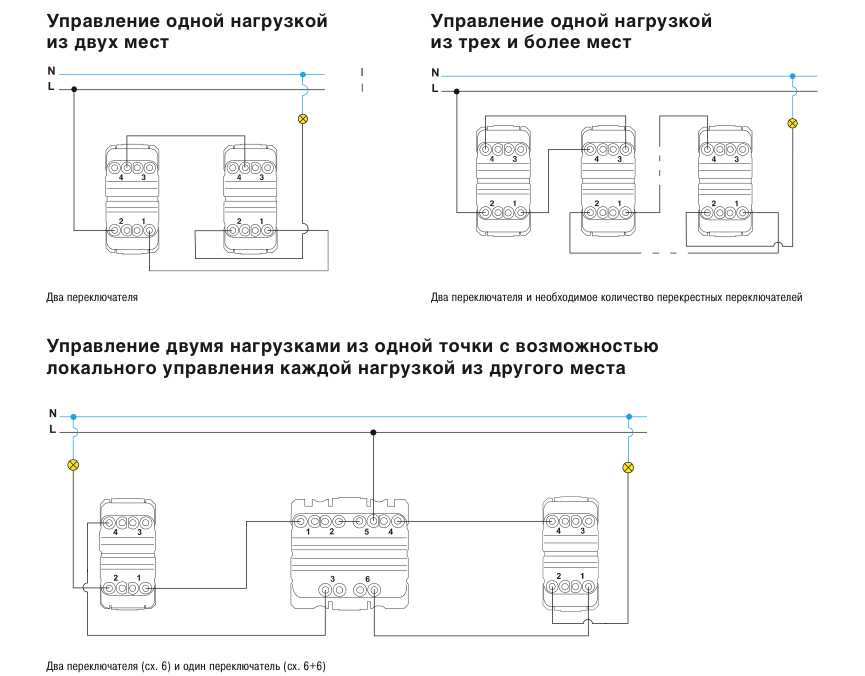

    Как управлять механизмом из двух точек?


    Схема подключения предполагает корректное соединение трех контактов.



    Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.


    Как подключается этот механизм?

    Если координация предполагается из двух зон:

    • Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.

    • После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.


    Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

    На каком принципе это работает?


    В системе задействованы три контакта:

    • К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.
    • Два других взаимно соединяются жилами аналогичных цветов.
    • В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

      • Как управлять механизмом из трех зон?


      Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.



      Основные требования инструкции по подключению:

      • Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).

      • Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.


      Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.


      Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

      • Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.

      • Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.

      • Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.


      Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.



      Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.


      Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

      Итоги


      Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

      схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

      Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.

      Содержание

      • 1 Проходные выключатели

      • 2 Для чего применяется перекрёстный выключатель

      • 3 Разновидности переключателей

        • 3. 1 Клавишные

          • 3.1.1 Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)

        • 3.2 Поворотные перекрёстные

          • 3.2.1 Внешний вид поворотных переключателей (фотогалерея)

        • 3.3 Накладные и встроенные

        • 3.4 Характеристики перекрёстных переключателей

          • 3.4.1 Основные характеристики

      • 4 Монтаж проходных и перекрёстных переключателей

        • 4.1 Последовательность действий

      • 5 Видео: как подключить проходной выключатель

      • 6 Видео: как подключить перекрёстный выключатель

      Проходные выключатели

      Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

      Схема подключения проходных выключателей для независимого управления освещением из двух точек

      Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

      Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

      Для чего применяется перекрёстный выключатель

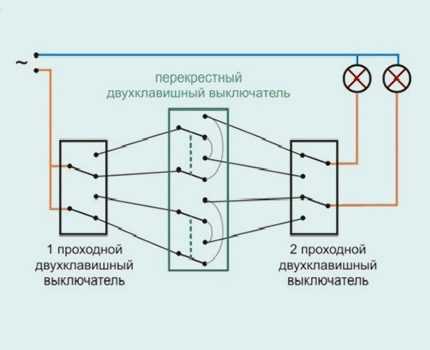

      Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

      Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

      Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

      Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

      Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

      Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

      • высокая стоимость;
      • выключатели этих типов быстро выходят из строя;
      • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
      • выключатели с датчиками движения могут реагировать на движение животных, птиц.

      Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.

      Разновидности переключателей

      По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

      Клавишные

      Переключатели такого типа применяются наиболее часто.

      Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

      • у обычного одноклавишного 2 контакта;
      • у проходного -3;
      • у перекрёстного — 4.
      Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)
      У одноклавишного проходного выключателя 3 контакта
      У обычного одноклавишного выключателя 2 контакта
      У одноклавишного перекрестного выключателя 4 контакта

      Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

      Поворотные перекрёстные

      Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

      Внешний вид поворотных переключателей (фотогалерея)
      Применяется в складских помещениях
      Применяется как украшение интерьера
      Используется в жилых помещениях
      Управляет 2-мя цепями
      Используется в помещениях с повышенной влажностью и для уличного освещения

      Накладные и встроенные

      По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

      Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

      Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

      Характеристики перекрёстных переключателей

      На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

      Основные характеристики
      Напряжение 220–230 В
      Сила тока 10 А
      Материал
      корпуса      		 термопласт
      поликарбонат
      пластик

      Модели с корпусами, защищающими от влаги и пара, стоят дороже.

      Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt. com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.

      Монтаж проходных и перекрёстных переключателей

      Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

      Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

      Последовательность действий

      Монтаж освещения выполняется в следующем порядке:

      1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
      2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
      3. Установить переключатели на своё постоянное место.
      4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

        Подключение проводов

      5. Убедиться, что освещением можно независимо управлять из 2-х точек.
      6. Отключить цепь от питающей сети.
      7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

        Подключение в разрыв двухжильного кабеля

      8. Подключить цепь к питающей сети.
      9. Убедиться, что освещением можно независимо управлять из 3-х точек.

      Как узнать, выключены ли светильники, если внезапно отключилось электропитание?

      При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».

      Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

      Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

      Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.

      Видео: как подключить проходной выключатель

      Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

      Видео: как подключить перекрёстный выключатель

      Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».

      Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.

      • Автор: Виктор Коршунов
