Маркировка кабелей из сшитого полиэтилена

С 1996 года российское предприятие «АББ Москкабель» освоило и вы­пускает силовые кабели с изоляцией из сшитого полиэтилена (СПЭ) рассчитан­ные на напряжение 10-35 кВ и 110-220 кВ. В отличие от кабелей с бумажной пропитанной или маслонаполненной изоляцией, кабели с изоляцией из СПЭ обладают наилучшими механическими и электрическими свойствами и самым длительным сроком службы среди дру­гих типов кабелей выпускаемых серийно. Срок службы кабеля 110 кВ без про­боев составляет минимум 55 лет.

















Маркировка кабеля с изоляцией из СПЭ

Буква, сочетание букв Значение буквы или сочетания букв Пример
А алюминиевая жила АПвП 1×95/16-10
гж герметизация жилы АПвП 1х120(гж)/35-10
Пв изоляция из сшитого (вулканизированно­го) полиэтилена ПвВ 1×95/16-10
П оболочка из полиэтилена АПвП 1×150/25-10
Пу — для 10 кВ усиленная оболочка увели­ченной толщины из полиэтилена; — для ПО кВ кВ усиленная оболочка из полиэтилена сгребрами жесткости; АПвПу 1×2240/35-110
В оболочка из ПВХ пластиката АПвВ 1×185/35-10
Внг оболочка из ПВХ пластиката пониженной горючести АПвВнг 1×185/35-10
ч (после обозначения оболочки) продольная герметизация экрана водоблокирующими лентами АПвПч 1×185/35-10
двойная герметизация АПвП2ч 1×300/50-110

Цифры

1 число жил 1×185/35-10
185 сечение жилы в мм
35 сечение экрана мм
10 номинальное напряжение в кВ

Вулканизации полиэтиленовой изоляции в азотоной среде позволяет улучшить качество наложения изоляции и обеспечивает высокие технические требования, по сравнению с кабелями в бумажной изоляции:











Сравнительные характеристики кабеля со СПЭ–изоляцией и кабеля с бумажной изоляцией

  Кабель со СПЭ- изоляцией Кабель с бумажной изоляцией
10 кВ 20-35 кВ
Длительно допустимая температура, оС 90 70 65
Допустимый нагрев в аварийном режиме, оС 130 90 65
Предельно допустимая температура при протекании тока К3, оС 250 200 130
Температура при прокладке без предварительного подогрева не ниже, оС -20 0 0
Относительная диэлектрическая проницаемость (при 20 оС) 2,4 4,0 4,0
Коэффициент диэлектрических потерь (при 20 оС) 0,001 0,008 0,008
Разница уровней на трассе прокладки, м не ограничено 15 15

Кабель СПЭ 1кв 10кв 35кв 110кв

Кабели с изоляцией из сшитого полиэтилена в России имеют сокращенное обозначение СПЭ (в Англии — XLPE, в Германии VPE, в Швеции PEX). У таких кабелей лучшие электрические и механические свойства по сравнению с КЛ из бумажно-пропитанной изоляции.

Давайте разберемся в чем их существенные отличия и какова конструкция.

Кабели СПЭ до 1кв

Конструкция кабелей из сшитого полиэтилена и обычных до 1кВ, зачастую трудно отличимы. Вот, например марка АПвБбШв-1.

Этот вид очень похож на марку АВБбШв изготовленной из ПВХ пластиката.

Однако имеет одно существенное отличие:

  • толщина фазной изоляции у кабеля из сшитого полиэтилена, меньше чем у обычного ПВХ

Зачастую более чем на 25%.

Другие технические характеристики кабелей СПЭ на 0,4кв:

Номинальный токТолщина изоляцииДопустимый ток КЗСечения нулевых жилТолщина наружной оболочки

А вот вся остальная конструкция практически не отличается.

  • защитный покров в виде шланга вокруг жил
  • бронелента
  • внешний покров из шланга поливинилхлоридного пластиката

Если они так похожи между собой, как их отличить неопытному монтеру или электрику? Есть два способа:

  • по толщине изоляции жил, как говорилось выше. И то если вы имеете перед собой одновременно два кабеля, чтобы их сравнить.
  • обыкновенным поджиганием этой самой изоляции

Достаточно посмотреть, как она горит. Если изоляция ПВХ, то горение будет сопровождаться с выделением большого количества копоти.

Если это кабель СПЭ, то пламя будет слегка голубоватое без большой копоти, но с активным расплавлением самого полиэтилена.

Марки кабеля более 1кв

Наиболее распространенные марки кабелей с изоляцией из сшитого полиэтилена 6-10-35-110кв:

  • ПвП, АПвП — для прокладки в земле
  • ПвПу, АПвПу – с усиленной оболочкой при сложных трассах
  • ПвПг, АПвПг – для прокладки в траншеях с влажным грунтом

Более подробно рассмотрим из чего состоит кабель на 10кв АПвП или ПвП из сшитого полиэтилена.

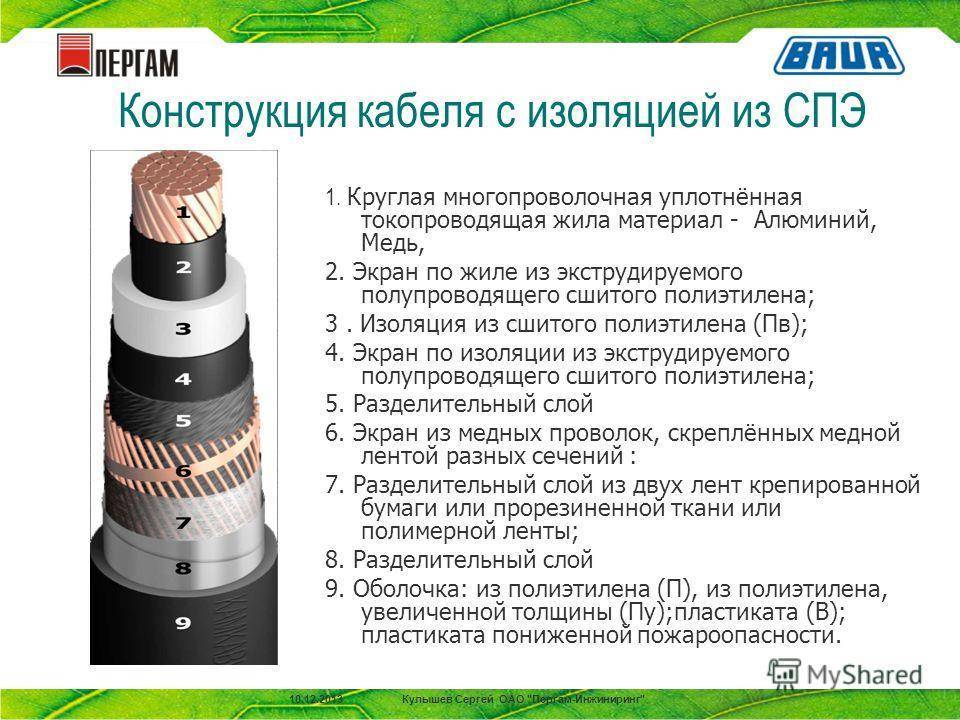

Конструкция

В середине расположена токоведущая жила из алюминия или меди.

Поверх нее нанесен токопроводящий слой, который состоит из того же самого сшитого полиэтилена, но в него включены специальные добавки, основная часть из которых — это сажа.

Сажа добавлена для того, чтобы получить полупроводящий слой, выполняющий функцию выравнивания электромагнитного поля.

Без него, на отдельных жилах напряженность может быть увеличена до 30% по сравнению с остальными. А это способно вызвать частичные разряды между изоляцией и жилой.

Далее идет основная изоляция. Ее толщина зависит от напряжения.

Поверх основной изоляции также накладывается полупроводящий слой. Сажи в нем до 40%.

После идут различные защитные материалы:

  • подложка

Она может быть выполнена из кабельной бумаги или из нетканого материала с полупроводящими свойствами

  • экран из медных проволок
  • в противоположную сторону наложения проволок, на экран накручивается лента медной фольги

Ее функция обеспечить контакт между проволоками, для того чтобы распределить равномерно ток протекающий по ним.

  • еще один защитный слой из кабельной бумаги или ленты нетканого материала

Он удерживает экран в плотно намотанном состоянии.

  • поверх всего этого накладывается оболочка из защитного полиэтилена

Здесь уже применяется обычный полиэтилен со свойствами светостабилизации и хорошей механической прочности.

В другой конструкции кабеля АПвПуг-10 две новые буквы обозначают:

У

усиленная оболочка

Она по свойствам такая же как и обычная, но большей толщины.

Кабеля с усиленной оболочкой прокладываются по сложным трассам, в трубах и там, где имеется большее количество пересечений с другими кабелями, водопроводами или иными инженерными сооружениями.

Г

наличие под экраном герметизирующего слоя

Этот слой препятствует распространению воды вдоль кабеля при повреждении внешней оболочки. По своим свойствам эта водоблокирующая лента напоминает детский памперс.

То есть, при попадании воды во внутрь кабеля, эта лента разбухает и препятствует дальнейшему распространению влаги.

В отличие от изделий с бумажной изоляцией, здесь не возможна ситуация, когда кабель буквально всасывает в себя влагу на протяженности нескольких десятков метров.

Если в названии присутствует индекс “”, то это означает двойную герметизацию. Одна водоблокирующая лента обеспечивает продольную герметизацию, а внешний слой, выполненный из алюмополимерной ленты – поперечную.

Причем этот защитный слой, может полностью защитить кабель от незначительных трещин на внешней изоляции.

Трехфазные кабеля АПвПуг-10 фактически представляют из себя собранные воедино однофазные модели в общей защитной оболочке.

При этом многим электрическим характеристикам такие кабеля соответствуют обыкновенным видам с бумажно-пропитанной изоляцией.

Главное их отличие и достоинство заключается в том, что даже при повреждении внешних покровов и попадании воды на основную изоляцию (экран, подложки), кабель спокойно будет продолжать работать.

В отличии от обычных КЛ, где внешний дефект в итоге очень быстро сказывается на самих жилах.

Изоляция жил из сшитого полиэтилена не гигроскопична и поэтому обеспечит нормальную работу электроустановки. Фактически зафиксированное время работы кабеля СПЭ, с поврежденной и разрушенной внешней защитной оболочкой, на реальном объекте — порядка 5 лет.

Разница и сравненение кабеля с СПЭ изоляцией 6-35кв и кабеля с бумажной изоляцией:

Основные технические характеристики для высоковольтных кабелей из сшитого полиэтилена (сечение, толщина изоляции, вес, номинальный ток):

6-10кв20кв35кв110кв220кв

Дополнительные характеристики (токи КЗ, сопротивление, емкость, вместимость барабанов):

Допустимые токи КЗ для КЛ 6-10-35квПоправочные коэффицентыСопротивление жил кабеляЕмкость кабеляЗначение тока утечкиИндуктивное сопротивление жилВместимость кабельных барабанов

Кабель СПЭ с ПВХ оболочкой

Марки кабеля ПвВ и АПвВ – это изделия с внешней оболочкой из поливинилхлоридного пластиката. Она применяется для прокладки в пожароопасных помещениях и там, где выставляются дополнительные условия по пожарной безопасности.

У них в аббревиатуре появляется дополнительная маркировка:

Нг

не поддерживающий горения

Некоторые переводят как ”не горючий”, но это не совсем верно. Он горит при воздействии прямого огня. Однако стоит огонь убрать, и поддерживать горение далее он не будет.

Такие кабеля в основном прокладываются внутри помещений. Для прокладки их в земле необходимо, чтобы влажность грунта не превышала 14%.

индекс Ls

с оболочкой пониженного дымовыделения

Например АПвВнг(В) – Ls 10.

Буква ”В” в скобках – кабель для эксплуатации в пожароопасных помещениях. Буква ”А” – во взрывоопасных. Иногда для огнезащитного барьера используется стеклолента.

Кабель АПвВнг(А) – Ls FRHF 10.

  • FR – огнестойкий
  • HF – без галогенный

Самый опасный галоген в кабелях это хлор. При горении вышеуказанная марка кабеля выделяет минимум дыма, горит только внутри пламени и не распространяет при пожаре вредных веществ.

Преимущества кабеля СПЭ

  • высокая надежность, так как фазы расположены раздельно
  • высокая электрическая прочность и низкие диэлектрические потери
  • гибкость и высокая механическая прочность, даже без брони наружных покровов
  • меньший вес за счет отсутствия металлической оболочки и стальной брони
  • большая пропускная способность по току. Жилы кабеля могут спокойно нагреваться до 90 градусов в рабочем режиме и до 250 С в послеаварийном.
  • большие строительные длины

При необходимости можно прокладывать протяженные трассы КЛ вообще без единой соединительной муфты.

В крупных городах средняя длина кабеля 6-10кв от ТП до ТП составляет около 900 метров.

Для таких трасс не составляет труда изготовить кабель СПЭ длиной, что называется от наконечника до наконечника.

  • прокладка на трассах с какой угодно разностью уровней

В особенности это касается выходов из подземной части КЛ с подъемом по опоре и переходом в воздушную линию.

Не нужно беспокоиться о стекании маслонаполненной изоляции и высыхании отдельных отрезков КЛ.
