Кабель КГЭ-ХЛ 3х50+1х16+1х10 — 6кВ — Цены, диаметр, вес и др. характеристики
Кабельная энциклопедия → Кабели гибкие и шнуры для горных работ → Кабель КГЭ-ХЛ — 6кВ
ГОСТ 31945-2012, ТУ 16.К73.02-88
КГЭ-ХЛ 3х120+1х35+1х10 — 6кВ
КГЭ-ХЛ 3х35+1х10+1х6,0 — 6кВ
КГЭ-ХЛ 3х50+1х16 — 6кВ
Расшифровка
К
Г
Э
—
ХЛ
3
х
50
+
1
х
16
+
1
х
10
—
6кВ
кабель
гибкий
эластичный экран
холодостойкое исполнение
3 основные жилы
номинальное сечение жилы 50 мм2
1 жила заземления
номинальное сечение жилы 16 мм2
1 вспомогательная жила
номинальное сечение жилы 10 мм2
номинальное напряжение 6 кВ
Конструкция
1. Три многопроволочные медные круглые основные жилы номинальным
сечением 50 мм2, соответствующие 5 классу по ГОСТ 22483-2012.
Одна многопроволочная медная круглая жила заземления номинальным
сечением 16 мм2, соответствующая 5 классу по ГОСТ 22483-2012.
Одна многопроволочная медная круглая вспомогательная жила номинальным
сечением 10 мм2, соответствующая 5 классу по ГОСТ 22483-2012.
2. Экран из электропроводящей резины номинальной толщиной 0,4 мм
под изоляцией основных жил.
3. Изоляция из резины номинальной толщиной:
— 4,0 мм у основных жил;
— 2,5 мм у вспомогательной жилы.
Жила заземления не имеет изоляции.
4. Экран из электропроводящей резины номинальной толщиной 0,4 мм
поверх изоляции основных жил.
5. Разделительный слой из синтетической плёнки.
Допускается отсутствие разделительного слоя.
6. Двухслойная оболочка из резины суммарной номинальной толщиной 5,0 мм.
Внешний слой оболочки из холодостойкой резины.
Технические характеристики
| Номинальное переменное напряжение | основных жил 6 кВ частотой 50 Гц |
| вспомогательной жилы 0,38 кВ частотой 50 Гц | |
| Испытательное переменное напряжение | основных жил 15 кВ частотой 50 Гц |
| вспомогательной жилы 2 кВ частотой 50 Гц | |
| Время выдержки при испытании | 5 мин |
| Длительно допустимая токовая нагрузка | 235 А |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Сопротивление экрана при 20 °С | не более 300 Ом/км |
| Строительная длина | не менее 200 м |
| Допустимая температура нагрева жил | 80 °С |
| Минимальный радиус изгиба | 6 наружных диаметров |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 3 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 4 309,0 кг/км |
| Наружный диаметр | 53,9 мм |
| Минимальный барабан |
№ 14а — 120 м
№ 17 — 290 м |
Макс. длина в бухте |
11 м |
| Калькулятор массы |
км → 0 кг |
Купить из наличия
| КГЭ-ХЛ 3х50+1х16+1х10 — 6кВ | Москва | 4,330 | км |
| КГЭ-ХЛ 3х50+1х16+1х10 — 6кВ | Екатеринбург | 1,000 | км |
| КГЭ-ХЛ 3х50+1х16+1х10 — 6кВ | Новокузнецк | 0,190 | км |
| КГЭ-ХЛ 3х50+1х16+1х10 — 6кВ | Томск | 0,100 | км |
Производители
| ООО «Камский кабель», Пермь |
| ООО «Томсккабель», Томск |
Цены из заявок
Уже 30 дней нет предложений на КГЭ-ХЛ 3х50+1х16+1х10 — 6кВ.
Кабельные муфты
|
3 РКВТп-6 (25-50) без наконечников ЗЭТАРУС zeta20240 |
|
3РКВТП-6-25/50 Кама |
|
3РКВТП-6-25/50-б/н Кама |
|
3РКНТП-6-25/50 Кама |
|
3РКНТП-6-25/50-б/н Кама |
| показать ещё 10 ↓ |
|
3РСТ-6-25/50 Кама |
|
eks-6РР-RE-3х35/70-М Sigma |
|
eks-6СЛХ-3х50-КГ-гм Sigma |
|
eks-92-AV/MC-3х50-гм Sigma |
|
rek-6КвТК-3х50-КГ-тм Sigma |
|
rek-6КнТК-3х50-КГ-тм Sigma |
|
rek-6КХЛ-КГ-3х35/50 Sigma |
|
rek-6КХЛ-КГ-3х35/50-М Sigma |
|
rek-6КХЛ-КГ-3х50-тм Sigma |
|
РКВНтп-6-35/50-бн ПЗЭМИ rkvntpx6x035x50 |
Кабель КГЭ-ХЛ: цена, характеристики, применение

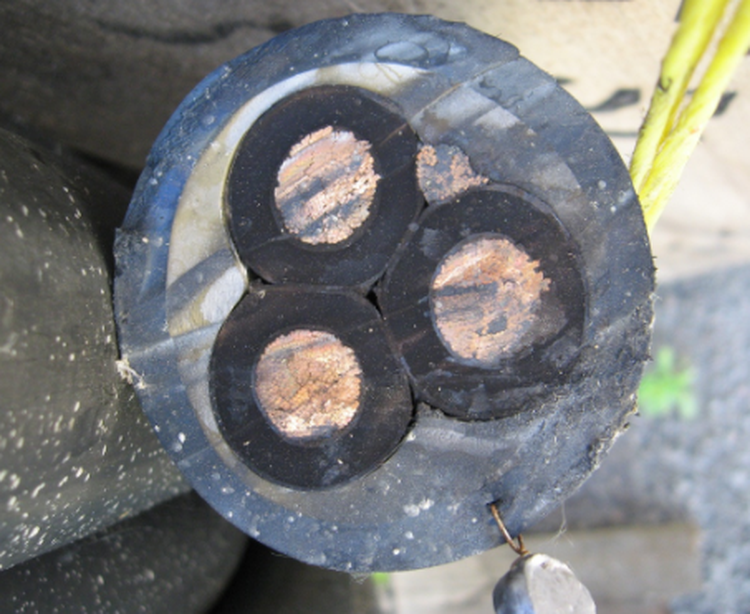

Конструкция кабеля КГЭ-ХЛ
- Многопроволочная токопроводящая жила из медных луженых проволок.
- Внутренний полупроводящий экран, выполненный из резины (электропроводящая резина РЭМ-1).
- Изоляция токопроводящей жилы (резина РТИ -1 на основе бутадиенового и натурального каучука).
- Жила заземления.
- Вспомогательная жила.
- Обмотка, выполненная из полиэтилентерефталатной пленки (ПЭТ-Э).
- Резиновая внутренняя оболочка (резина на основе бутадиенового и изопренового каучуков).
- Наружная оболочка из резины (РШ-1, холодостойкое исполнение).
Область применения кабеля КГЭ-ХЛ
-
Гибкий кабель КГЭ ХЛ используется для присоединения передвижных механизмов (экскаваторов и других), а также электроустановок к электросетям с изолированной нейтралью. Токопроводящие многопроволочные жилы с малым шагом скрутки в кабель обеспечивают гибкость кабеля, а двухступенчатое экранирование позволяет гарантировать автоматическое отключение линии при замыкании одной фазы на землю.
Технические характеристики кабеля КГЭ-ХЛ
- Кабель КГЭ ХЛ может эксплуатироваться в диапазоне температур: от -40 °С до +50 °С.
- При прокладке минимальный радиус изгиба составляет 6 наружных диаметров.
- Номинальная частота: не более 400 Гц.
- Срок службы гибкого экскаваторного кабеля: не менее 3 лет.
- Разработан для районов с холодным климатом.
Цена, наличие
Внимание, уточняйте цену и наличие по телефонам филиала в Вашем регионе.
Москва
+7 (499) 350-84-01
Санкт-Петербург
+7 (812) 309-56-65
Екатеринбург
+ 7 (343) 384-55-83
Краснодар
+ 7 (861) 203-36-35
Нижний Новгород
+ 7 (831) 429-06-30
Телефоны в других регионах
|
Количество и сечение жил, шт х кв.мм |
Заказать
|
Номинальный наружный диаметр, мм |
Масса кабеля, кг/км |
||
|
основных |
вспомогательных |
заземления |
|||
|
КГЭ-ХЛ 3х10 |
— |
— |
Заказать |
|
|
|
КГЭ-ХЛ 3х16 |
— |
— |
Заказать |
|
|
|
КГЭ-ХЛ 3х25 |
— |
— |
Заказать |
|
|
|
КГЭ-ХЛ 3х35 |
— |
— |
Заказать |
|
|
|
КГЭ-ХЛ 3х50 |
— |
— |
Заказать |
|
|
|
КГЭ-ХЛ 3х70 |
— |
— |
Заказать |
|
|
|
КГЭ-ХЛ 3х95 |
— |
— |
Заказать |
|
|
|
КГЭ-ХЛ 3х120 |
— |
— |
Заказать |
|
|
|
КГЭ-ХЛ 3х150 |
— |
— |
Заказать |
|
|
|
КГЭ-ХЛ 3х10 |
1х6 |
— |
Заказать |
41. |
2125 |
|
КГЭ-ХЛ 3х16 |
1х6 |
— |
Заказать |
43,8 |
2507 |
|
КГЭ-ХЛ 3х25 |
1х10 |
— |
Заказать |
46,4 |
3006 |
|
КГЭ-ХЛ 3х35 |
1х10 |
— |
Заказать |
50,2 |
3636 |
|
КГЭ-ХЛ 3х50 |
1х16 |
— |
Заказать |
53,9 |
4377 |
|
КГЭ-ХЛ 3х70 |
1х16 |
— |
Заказать |
63,3 |
5966 |
|
КГЭ-ХЛ 3х95 |
1х25 |
— |
Заказать |
66,5 |
7139 |
|
КГЭ-ХЛ 3х120 |
1х35 |
— |
Заказать |
72,0 |
8431 |
|
КГЭ-ХЛ 3х150 |
1х50 |
— |
Заказать |
77,6 |
9997 |
|
КГЭ-ХЛ 3х10 |
1х6 |
1х6 |
Заказать |
41. |
2170 |
|
КГЭ-ХЛ 3х16 |
1х6 |
1х6 |
Заказать |
43,8 |
2522 |
|
КГЭ-ХЛ 3х25 |
1х10 |
1х10 |
Заказать |
46,4 |
3014 |
|
КГЭ-ХЛ 3х35 |
1х10 |
1х10 |
Заказать |
50,2 |
3641 |
|
КГЭ-ХЛ 3х50 |
1х16 |
1х16 |
Заказать |
53,9 |
4309 |
|
КГЭ-ХЛ 3х70 |
1х16 |
1х16 |
Заказать |
63,3 |
5835 |
|
КГЭ-ХЛ 3х95 |
1х25 |
1х16 |
Заказать |
66,5 |
6998 |
|
КГЭ-ХЛ 3х120 |
1х35 |
1х16 |
Заказать |
72,0 |
8262 |
|
КГЭ-ХЛ 3х150 |
1х50 |
1х16 |
Заказать |
77,6 |
9802 |
2
2Похожие товары
- КГЭ-Т
- КГЭ
고무 절연 케이블.
고무 절연 케이블
KG — 고무 피복에 고무 절연이 있는 구리 연선이 있는 유연한 전원 케이블.
구리 도체(KG)가 있는 전력용 플렉시블 케이블 — 기능, 디자인, 응용 프로그램, 특성
KG 케이블은 최대 660V 의 교류 전압과 최대 400Hz 의 주파수 또는 최대 1000V 의 직류 전압을 사 용하여 모바일 기계 및 메커니즘을 네트워크에 연결하도록 설계되었습니다.
KG 케이블의 전류 전달 코어는 원형, 구리, 필연적으로 다중 와이어, 클래스 5 유연성입 니다.
분리층은 합성 필름입니다. 고무 접착이 없으면 필름없이 단열재를 적용 할 수 있습니다.
단열재는 단열 고무로 만들어집니다. 단열재의 색상은 견고하게 살았습니다. 세로 스트립 형태로 독특한 색상을 사용할 수 있습니다. 접지 도체의 절연은 황록색이거나 숫자 0으로 표시됩니다. 도체가 0인 유연한 케이블(KG)은 추가 문자 «n»으로 표시됩니다. 이 경우 중성선의 절연은 파란색입니다. 중성 도체가 없는 경우 파란색을 접지 도체를 제외한 모든 도체의 고유한 색상으로 사용할 수 있습니다. 1심 및 2심 케이블의 경우 심선의 색상이 표준화되어 있지 않습니다. 2-3개의 메인 코어와 1-2개의 보조 코어가 있는 케이블의 경우 문자 «c»가 이름에 추가됩니다.
16 꼬임 직경 이하의 피치로 절연 코어를 꼬는 것.
합성 필름, 활석 분말 또는 이와 유사한 재료가 꼬인 가닥 위에 적용됩니다. 코어가 외피와 달라붙지 않으면 필름 없이 제작이 가능하다.
외피는 호스 고무로 되어 있습니다. 단심 KG 케이블에서 절연체와 피복은 절연 보호 피복으로 대체될 수 있습니다.
작동 온도 범위 — -40 ~ +50 0 C
작동 보증 기간은 시운전일로부터 6 월이지만 제조일로부터 12 이내입니다. 서비스 수명 — 제조일로부터 4년.
최소 굽힘 반경은 8 케이블 직경입니다.
코어의 최대 허용 가열 온도는 +75 0 입니다.
주 도체 단면이 있는 KG 케이블의 구성 길이는 35제곱미터입니다. мм. 포함 — 최소 125 м, 제곱미터 50 мм. — 150м
가요성 케이블(KG)의 기후 버전 변형:
HL — 내한성, 추운 기후 지역에서 작동합니다. 작동 온도 — -60 ~ +50 0 C.
T — 열대성, 열대성 기후 지역에서 작동합니다. 작동 온도 -10 ~ +55 0 C. 쉘은 방부성 고무로 만들어졌습니다. 코어는 주석 함량이 40% 들어집니다.
테이블 데이터:
| 도체의 수 및 공칭 단면, мм 2 | 명사 같은 외경케이블, мм | 케이블 1km의 예상 무게, кг |
| 케이블 브랜드 KG | ||
| 1 x 2,5 | 6,7 | 80 |
| 1×4 | 8.0 | 110 |
| 1×6 | 9,0 | 150 |
| 1 х 10 | 11.1 | 230 |
| 1×16 | 12,4 | 310 |
| 1 х 25 | 14,6 | 450 |
| 1 х 35 | 16,4 | 590 |
| 1×50 | 19,0 | 820 |
| 1×70 | 21,5 | 1090 |
| 1×95 | 24,3 | 1400 |
| 1 х 120 | 27,7 | 1730 |
| 1 х 150 | 30,1 | 2070 |
| 1 х 185 | 32,7 | 2490 |
| 1 х 240 | 35,3 | 3150 |
| 1 х 300 | 40,1 | 3910 |
| 1 х 400 | 43,4 | 4980 |
| 2 х 0,75 | 8. 2
|
90 |
| 2 х 1,0 | 8,5 | 100 |
| 2 х 1,5 | 9.4 | 130 |
| 2 x 2,5 | 11.2 | 190 |
| 2×4 | 13,5 | 280 |
| 2×6 | 15,5 | 380 |
| 2 х 10 | 21,2 | 680 |
| 2 х 16 | 23,7 | 920 |
| 2×25 | 28,4 | 1340 |
| 2 х 35 | 31,2 | 1680 |
| 2×50 | 38,0 | 2450 |
| 2×70 | 42,2 | 3170 |
| 2×95 | 47,2 | 4040 |
| 2 х 120 | 50,7 | 4800 |
| 2 х 150 | 57,5 | 6050 |
| 3 x 0,75 | 8,9 | 110 |
| 3 x 1,0 | 9. 1
|
120 |
| 3 x 1,5 | 10.1 | 160 |
| 3×2,5 | 12,0 | 230 |
| 3×4 | 14,5 | 350 |
| 3×6 | 16,6 | 460 |
| 3 х 10 | 22,3 | 840 |
| 3×16 | 25,4 | 1130 |
| 3×25 | 30,4 | 1660 |
| 3×35 | 34,0 | 2150 |
| 3×50 | 39,5 | 2970 |
| 3×70 | 44,7 | 3930 |
| 3×95 | 50,6 | 5100 |
| 3 x 120 | 54,4 | 6150 |
| 3 x 150 | 63,0 | 7870 |
| 4 x 1,0 | 10. 1
|
160 |
| 4 х 1,5 | 11.1 | 200 |
| 4×2,5 | 13.2 | 290 |
| 4×4 | 16,0 | 420 |
| 4×6 | 18,4 | 590 |
| 4×10 | 24,3 | 1000 |
| 4×16 | 27,8 | 1400 |
| 4×25 | 33,7 | 2100 |
| 4×35 | 37,7 | 2730 |
| 4×50 | 43,8 | 3700 |
| 4×70 | 49,7 | 5000 |
| 4×95 | 56,6 | 6500 |
| 4 х 120 | 62,0 | 8120 |
| 4 х 150 | 69,2 | 9880 |
| 5 х 1,0 | 11. 1
|
190 |
| 5×1,5 | 12.2 | 240 |
| 5×2,5 | 14,5 | 350 |
| 5×4 | 17,8 | 530 |
| 5×6 | 20,5 | 720 |
| 5×10 | 26,8 | 1250 |
| 5×16 | 30,9 | 1700 |
| 5×25 | 37,4 | 2600 |
| 5×35 | 44,5 | 3440 |
| 5×50 | 50,1 | 4580 |
| 5×70 | 54,5 | 5870 |
| 5×95 | 63,3 | 7820 |
| 5×120 | 67,0 | 9360 |
| 2 х 0,75 + 1 х 0,75 | 8,9 | 110 |
| 2 х 1 + 1 х 1 | 9. 1
|
120 |
| 2 х 1,5 + 1 х 1,5 | 10.1 | 160 |
| 2 х 2,5 + 1 х 1,5 | 11,8 | 220 |
| 2 х 4 + 1 х 2,5 | 13,9 | 310 |
| 2 х 6 + 1 х 4 | 16,3 | 440 |
| 2 х 10 + 1 х 6 | 21,0 | 740 |
| 2 х 16 + 1 х 6 | 25,0 | 1070 |
| 2 х 25 + 1 х 10 | 30,0 | 1550 |
| 2 х 35 + 1 х 10 | 32,4 | 1890 |
| 2 х 50 + 1 х 16 | 37,9 | 2600 |
| 2 х 70 + 1 х 25 | 42,7 | 3400 |
| 2 х 70 + 1 х 35 | 42,7 | 3400 |
| 2 х 95 + 1 х 35 | 48,0 | 4500 |
| 2 х 120 + 1 х 35 | 54,4 | 5800 |
| 2 х 150 + 1 х 50 | 57,5 | 6510 |
| 3 х 2,5 + 1 х 1,5 | 13. 2
|
280 |
| 3 х 4 + 1 х 2,5 | 15,5 | 400 |
| 3 х 6 + 1 х 4 | 18,0 | 560 |
| 3 х 10 + 1 х 6 | 23,5 | 950 |
| 3 х 16 + 1 х 6 | 27,6 | 1300 |
| 3 х 25 + 1 х 10 | 33,1 | 1950 |
| 3 х 35 + 1 х 10 | 36,5 | 2400 |
| 3 х 50 + 1 х 16 | 42,4 | 3400 |
| 3 х 70 + 1 х 25 | 47,7 | 4500 |
| 3 х 95 + 1 х 35 | 53,9 | 5810 |
| 3 х 120 + 1 х 35 | 59,1 | 7280 |
| 3 х 150 + 1 х 50 | 64,9 | 8630 |
| 3 х 150 + 1 х 95* | 68,3 | 7500 |
| 3 х 150 + 1 х 120* | 68,3 | 7800 |
조명 및 전기 네트워크를 배치하 다양한 장비를 연결하고 전류를 전도 할 수있을뿐만 아니라 모든 부하를 견딜 수있는 특수 전선 및 케이블이 사용됩니다.
오늘날 제조업체는 서로 다른 재료(알루미늄 및 구리)로 만들어진 전선 및 케이블을 제공하 며 보호 피복이 있거나 없을 수 있으며 다양한 조건에서 사용됩니다. 구리 도체가 있는 가장 일반적으로 사용되는 전원 케이블: 실용적이고 다양하며 저렴합니 다. 우리는이 이야기 할 것을 제안합니다. 구조, 기능 및 응용 프로그램을 고려할 것입니다.

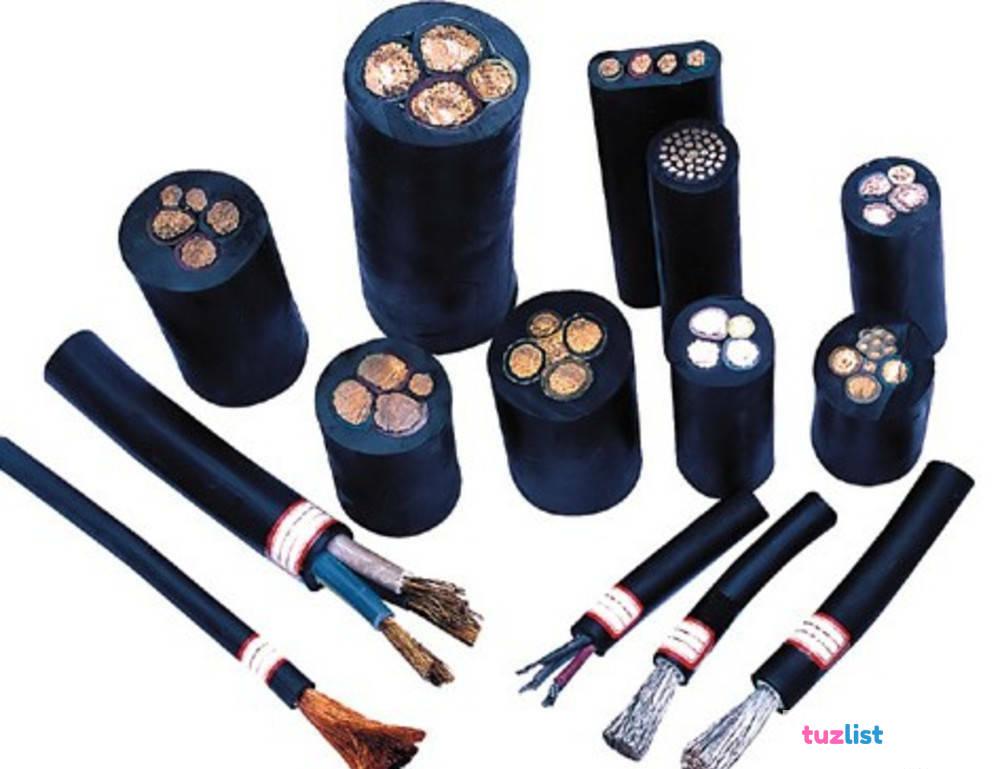

구리 도체가 있는 유연한 전원 케이블의 구조.
구리 도체가 있는 케이블 다른 브랜드거의 동일한 구조를 가지고 있으며 보호 및 기타 요소에 사용되는 재료가 다를 수 있습니다.
이 유형의 모든 케이블에는 구리로 만들어진 전도성 코어(1)가 있어야 합니다. 다중 와이어일 수 있습니다. 즉, 여러 구리 와이어로 구성될 수 있습니다. 케이블과 마찬가지로 전선은 둥글다.
유연한 연선 구리 케이블은 0.75 ~ 10제곱밀리미터의 여러 단면 옵션으로 만들 수 있습니 다. 그 안의 전도성 코어는 일반적으로 주석-납 합금 또는 단순히 주석으로 주석 도금된 구리 와이어로 꼬여 있다는 점은 주목할 가치가 있습니다.
절연되어야 합니다(2). 그것은 두께가 국가 표준에 의해 결정되는 특수 절연 고무로 만들어졌습니다.
또한 케이블은 몇 개의 절연 및 꼬인 코어인 트위스트를 사용합니다. 일부 제조업체는 코어 및 추가 고무 충전재를 사용하며 섬유질 재료 및 PVC 플라스틱도 찾을 수 있습니다.
섬유질 재료는 방부제로 코팅될 수 있습니다. 이러한 케이블은 열대 기후에서 사용하도록 만들어집니다. 또한 트위스트에 존재하는 절연 코어의 색상이 다를 수 있습니다. 동시에 모든 케이블(2심 이상)에는 가이드 심선과 카운팅 심선(색상으로 표시됨)이 있어야 하며 보조 심선(6)도 존재할 수 있습니다.
일부 케이블 브랜드에는 폴리에틸렌 테레프탈레이트 필름으로 만들어진 특수 분리 층( 4) 있습니다. 꼬인 코어 위에 적용됩니다.
어느 전원 케이블구리 도체가있는 경우 특수 호스 고무로 만들어진 외피가 있어야합니 다. 다를 수 있습니다. 예를 들어 열대 기후의 경우 케이블은 방부제 고무를 사용하고 다른 케이블은 기후 조건내 한성 고무를 사용할 수 있습니다. 이러한 고무 외피의 두께는 외피 아래의 케이블 지름이 10mm를 초과하지 않는 경우 1.3mm 이상 이어야 하며, 케이블 지름이 10mm보다 큰 경우 1.8mm여야 합니다.
(7) 옷(9)이 포함되어 있다는 점에 유의해야 합니다.
기능 및 기술적 특성.
제조업체는 최대 660V의 전압과 400Hz 주파수를 갖는 전기 네트워크에 모바일 메커니즘 을 연결하기 위해 구리 도체가 있는 전원 케이블을 사용할 것을 권장합니다. 1000V를 초과하지 않는 정전압 네트워크에서도 사용할 수 있습니다. 고전압 네트워크에 적합한 브랜드의 케이블도 있습니다.
케이블을 사용할 때 사용 규칙을 기억하는 것이 좋습니다. 구부릴 수 있지만 굽힘 반경은 다를 수 있습니다. 일부는 6을 초과해서는 안되고 다른 경우는 사용 된 케이블의 직경이 8입니다. 이러한 전원 케이블을 사용할 수 있는 온도는 섭씨 -40도에서 50도까지 다양합니다. 일부 브랜드의 경우 이러한 온도 값은 다를 수 있습니다. 예를 들어 특수 케이블은 열대 조건을 위해 생산되거나 반대로 서리에 강하고 다양한 저온 을 견딜 수 있습니다.
케이블의 코어를 꼬는 방법도 중요합니다. 올바른 방향으로만 꼬아야 합니다. 또한 코어의 단면적이 16mm 2 이상인 경우 특수 고무 코어 주위에 꼬여야 합니다.
또한 코어가 하나뿐인 케이블과 관련된 기능이 하나 더 있습니다. 제조업체는 종종 단열 및 보호 기능을 모두 수행하는 하나의 쉘만 남겨둡니다. 이러한 범용 외피의 두께는 일반적으로 외피와 단열재의 총 두께와 같습니다.
다른 브랜드의 구리 도체와 케이블 마킹 기능이 있는 전원 케이블 사용.
케이블 유형에 따라 380 ~ 660, 심지어 3000V까지 다양한 전압의 네트워크에 연결하는 데 사 용할 수 있습니다.
«T»로 표시된 케이블은 최대 섭씨 60도의 기온과 열대 기후에서 사용하도록 제조업체에 서 권장합니다. 상대 습도 98%. 이러한 전선과 케이블은 따뜻하고 습한 기후에서 고장나지 않으며 시간이 지남에 따라 산 화되거나 열화되지 않습니다.
절연을 위해 고무가 사용되는 구리 도체가 있는 연선은 일반적으로 이동식 및 고정식 메커니즘을 연결하는 데 사용됩니다. 전기 네트워크 400Hz의 주파수에서 660V 이하의 전압 또는 최대 1000V의 정전압. 이러한 케이블을 사용할 수있는 기후 조건은 «T»및 » HL». 그들은 제로 코어를 가질 수 있습니다 — 그 존재는 문자 «H»로 표시됩니다. 케이블에 보조 코어가 있는 경우 표시에는 문자 «B»도 포함됩니다. 메커니즘이 다른 케이블을 사용할 때는 이러한 기능을 고려해야 합니다.
다른 브랜드의 케이블 사용과 관련하여 제조업체는 목적에 따라 별도의 버전을 제공합 니다. 따라서 전원 구리 플렉시블 케이블 차폐 브랜드 GRSE는 광산 장비용으로 설계되었습니다. 콤바인, 커터 및 기타 장비의 메커니즘을 연결하는 데 사용할 수 있습니다. 이들의 주전원 전압도 660V를 초과해서는 안 됩니다. 가파른 낙하 경로(GRSHEP), 자주식 자동차(GRE) 등을 위해 설계된 특수 케이블도 있습니다.
에 용접기전기 홀더를 연결하기 위한 아크 용접의 경우 모바일 메커니즘을 네트워크에 연결하기 위해 KOG-1 및 KG(다양한 기후 조건용) 라는 명칭이 있는 케이블 브랜드가 사용됩니다. 6кВ 전압의 네트워크에 메커니즘을 연결하려면 КГЭ, КШВГ, КШВГД, КШВГДМ 등의 브랜드를 사용하는 것이 좋습니다.또한 다양한 기후 조건에 맞게 생산되며 특수 내열 고무를 생산에 사용할 수 있습 니다. 예를 들어, 이러한 케이블은 굴착기의 메커니즘과 다른 모바일 메커니즘을 연결하는 데 사 용됩니다.
그러나 고정 케이블 부설의 경우 일반적으로 КШВГТ-10이 사용됩니다. 이 브랜드는 최대 10kV의 교류 전압으로 네트워크에 연결할 수 있습니다. 그러나 220V의 표준 전압의 경우 일반적으로 ShRBE 브랜드의 케이블(고무 절연 및 차폐가 있는 광산 케이블)이 사용됩니다. 예를 들어 드릴링 도구 및 기타 메커니즘에 사용할 수 있습니다.
실내용과 실외용으로 설계된 케이블을 구분할 필요가 있습니다. 따라서 거리에서 직사광선으로부터 보호되는 장소에서 VVG 브랜드의 케이블, 공중 — NRG 및 방의 경우 — VRG 또는 NYM을 선택할 수 있습니다. 모두 국내에서 생산 다른 크기, 1개, 2개, 3개 또는 4개의 코어가 있습니다. 그들은 전기 네트워크 배치, 고정 및 모바일 장비 연결 및 기타 목적에 사용됩니다.
케이블 KG 전원 유연한 구리, 고무 절연이있는 다중 와이어는 최대 400Hz의 주파수로 660V의 교류 전압에서 모바일 메커니즘을 전기 네트워크에 연결하도록 설계되었습니다. 정전압 1000 Вт
설계:
도체 — ГОСТ 22483에 따른 구리, 다중 와이어, 원형, 클래스 5.
분리층은 합성피막으로 고 무 점착이 없는 상태에서 필름 없이 단열재 도포가 가능합니다.
절연 — 절연 고무.
고립 된 정맥은 독특한 착색 고체 또는 세로 스트립 형태입니다.
제로 코어의 절연은 파란색입니다. 중성 도체가 없으면 접지를 제외한 모든 도체의 색상에 파란색이 사용됩니다.
접지 도체는 녹색-노란색이거나 숫자 0으로 표시됩니다.
단심 및 2심 케이블의 색상은 표준화되어 있지 않습니다.
빨간색, 회색, 흰색 및 결합되지 않은 경우 녹색 및 노란색은 다중 코어 케이블의 코어 색상에 사용되지 않습니다.
꼬임 — 절연 코어는 꼬임 직경이 16 개 이하인 꼬임 피치로 꼬입니다.
분리층 — 꼬인 가닥 위 — 합성 필름, 활석 또는 기타 유사한 재료.
외장 — 고무 호스에서.
단심에서는 절연체와 외피를 절연 보호 외피로 교체할 수 있습니다.
절연 보호 피복의 공칭 두께는 절연 및 피복의 공칭 두께의 합과 같거나 절연 두께의 두 배입니다.
Код:
다양한 이동식 전기 설비에서.
온화한 기후의 지역에서 폐쇄 및 개방형 구조에서 작동하는 것이 가능합니다.
고무 절연체는 햇빛에 강하기 때문에 케이블을 옥외에서 사용할 수 있습니다.
Код:
케이블 작동의 온도 체계: -40° ~ +50° 섭씨.
작동 중 케이블의 최대 허용 인장 하중: 24,5 Н (2,5 кгс) 이하.
최소 허용 곡률 반경: — 8개의 외부 케이블 직경.
테스트 교류 전압정격 주파수 50Hz(시험 시간 5분): 15kV — 주도체의 경우, 2kV — 추가 도체의 경우.
보증 기간: 시운전일로부터 6 월, 제조일로부터 12 이내.
서비스 수명(제조일로부터): 4년
| 케이블 유형 | Диаметр, мм | кг/км |
| КГ 1×4 | 8,0 | 110 |
| КГ 1×6 | 9,0 | 150 |
| КГ 1×10 | 11,1 | 230 |
| КГ 1×16 | 12,4 | 310 |
| КГ 1×25 | 14,6 | 450 |
| кг 1×35 | 16,4 | 590 |
| кг 1×50 | 19,0 | 820 |
| кг 1×70 | 21,5 | 1090 |
| кг 1×95 | 24,3 | 1400 |
| КГ 1×120 | 27,7 | 1730 |
| КГ 1×150 | 30,1 | 2070 |
| кг 1×185 | 32,7 | 2490 |
| кг 1×240 | 36,8 | 3190 |
| кг 1×300 | 40,1 | 3910 |
| КГ 1×400 | 43,4 | 4980 |
| кг 2×0,75 | 8,2 | 90 |
| ЦГ 2×1,0 | 8,5 | 100 |
| КГ 2×1,5 | 9,4 | 130 |
| ЦГ 2×2,5 | 11,2 | 190 |
| КГ 2×4 | 13,5 | 280 |
| КГ 2×6 | 15,5 | 380 |
| кг 2×10 | 21,1 | 680 |
| кг 2×16 | 23,7 | 920 |
| кг 2×25 | 28,4 | 1340 |
| кг 2×35 | 31,2 | 1680 |
| кг 2×50 | 38,0 | 2450 |
| кг 2×70 | 42,2 | 3170 |
| кг 2×95 | 47,4 | 4040 |
| КГ 2×120 | 50,7 | 4800 |
| кг 2×150 | 57,5 | 6050 |
| КГ 3×0,75 | 8,9 | 110 |
| КГ 3×1,0 | 9,1 | 120 |
| ЦГ 3×1,5 | 10,1 | 160 |
| ЦГ 3×2,5 | 12,0 | 230 |
| КГ 3×4 | 14,5 | 350 |
| КГ 3×6 | 16,6 | 460 |
| КГ 3×10 | 22,3 | 840 |
| КГ 3×16 | 25,4 | 1130 |
| КГ 3×25 | 30,4 | 1660 |
| КГ 3×35 | 34,0 | 2150 |
| КГ 3×50 | 39,5 | 2970 |
| КГ 3×70 | 44,7 | 3930 |
| КГ 3×95 | 50,9 | 5100 |
| КГ 3×120 | 54,4 | 6150 |
| КГ 3×150 | 63,0 | 7870 |
| ЦГ 4×1,0 | 10,1 | 150 |
| КГ 4×1,5 | 11,1 | 200 |
| КГ 4×2,5 | 13,3 | 290 |
| КГ 4×4 | 16,0 | 420 |
| КГ 4×6 | 18,5 | 590 |
| КГ 4×10 | 24,4 | 1000 |
| КГ 4×16 | 27,8 | 1400 |
| КГ 4×25 | 33,7 | 2100 |
| КГ 4×35 | 37,7 | 2730 |
| КГ 4×50 | 43,8 | 3700 |
| КГ 4×70 | 49,7 | 5000 |
| КГ 4×95 | 56,6 | 6500 |
| КГ 4×120 | 62,0 | 8120 |
| КГ 4×150 | 69,2 | 9880 |
| КГ 5×1,0 | 11,1 | 190 |
| КГ 5×1,5 | 12,2 | 240 |
| КГ 5×2,5 | 14,6 | 350 |
| КГ 5×4 | 17,8 | 530 |
| КГ 5×6 | 20,2 | 720 |
| КГ 5×10 | 26,8 | 1250 |
| КГ 5×16 | 30,9 | 1700 |
| КГ 5×25 | 37,4 | 2600 |
| КГ 5×35 | 44,5 | 3440 |
| КГ 5×50 | 50,1 | 4580 |
| КГ 5×70 | 54,9 | 5920 |
| кг 5×95 | 63,3 | 7820 |
| КГ 5×120 | 67,0 | 9360 |
| ЦТ 2×0,75+1×0,75 | 8,9 | 110 |
| ЦГ 2×1+1×1 | 9,1 | 100 |
| ЦГ 2×1,5+1×1,5 | 10,1 | 160 |
| ЦГ 2×2,5+1×1,5 | 11,8 | 220 |
| ЦГ 2×4+1×2,5 | 13,9 | 310 |
| КГ 2×6+1×4 | 16,3 | 440 |
| КГ 2×10+1×6 | 21,0 | 740 |
| КГ 2×16+1×6 | 25,0 | 1070 |
| КГ 2×25+1×10 | 30,0 | 1550 |
| КГ 2×35+1×10 | 32,4 | 1890 |
| КГ 2×50+1×16 | 37,9 | 2600 |
| ЦГ 2×70+1×25 | 42,7 | 3400 |
| кг 2×95+1×35 | 48,6 | 4500 |
| КГ 2×120+1×35 | 54,4 | 5880 |
| КГ 2×150+1×50 | 58,1 | 6590 |
| ЦГ 3×2,5+1×1,5 | 13,2 | 280 |
| ЦГ 3×4+1×2,5 | 15,5 | 400 |
| КГ 3×6+1×4 | 18,0 | 560 |
| КГ 3×10+1×6 | 23,5 | 950 |
| КГ 3×16+1×6 | 27,6 | 1300 |
| КГ 3×25+1×10 | 33,1 | 1950 |
| КГ 3×35+1×10 | 36,5 | 2400 |
| КГ 3×50+1×16 | 42,4 | 3400 |
| КГ 3×70+1×25 | 47,7 | 4500 |
| КГ 3×95+1×35 | 54,5 | 5890 |
| КГ 3×120+1×35 | 60,9 | 7280 |
| кг 3×150+1×50 | 64,9 | 8630 |
이 주제를 보십시오.
고무 절연체로 된 전원 케이블은 전송, 재분배 목적으로 사용됩니다. 전류최대 660V의 교류 전압과 최대 1000V의 정전압을 소비하는 영구적으로 설치된 기계 및 메 커니즘까지.
케이블의 특성은 디자인에 있습니다. 고무 사용으로 습도가 높은 실내에서도 사용 가능합니다.
고무 절연체의 케이블 구조
다른 전선과의 차이점
이 유형의 케이블은 다음과 같은 점에서 다른 유형과 다릅니다.
- 비틀림 저항;
- 유연성;
- 높은 수준의 방습성;
- 알칼리성, 산성 및 오일 환경에 대한 절연 저항;
г.
고무 절연체에 케이블 적용
고무 절연체의 연선 연선이 주로 사용되는 환경은 다양한 산업 분야의 전기장과 전력 산업 분야입니다. 변함없이 사용되는 것으로 광산, 지하실, 선박 구내에서 장기간 수분이 존재할 수 있는 곳 에서 사용됩니다. 고무 케이블은 광산의 수직, 수평 및 경사 작업에 적용할 수 있으며 다른 적용 장소에도 유 사하게 적용됩니다. 진동 현상이 있는 방에서 사용할 수 있습니다.
에 고무 케이블단상 및 3상 네트워크에서 사용이 가능하기 때문에 1에서 5까지의 코어 를 사용합니다.
케이블 코어의 양적 지표는 목적, 사용 조건, 위상 및 접지 여부에 직접적인 영향을 미 칩니다.
고무 절연체의 케이블 유형
|
|
|
- 킬로그램 — 로 만든 유연한 케이블 큰 수구리 도체. 유연성은 고무의 특성에 의해 제공되며 제품의 방향을 변경할 때 찢어짐에 대한 저항 을 잃 지 않습니다.
Добавить комментарий
