Электрический кабель для прокладки в земле

Главная

Обзоры и советы

Статьи

Электрический для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

Если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки ВБбШВ или с алюминиевыми жилами АВБбШВ, потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. При этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых, нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

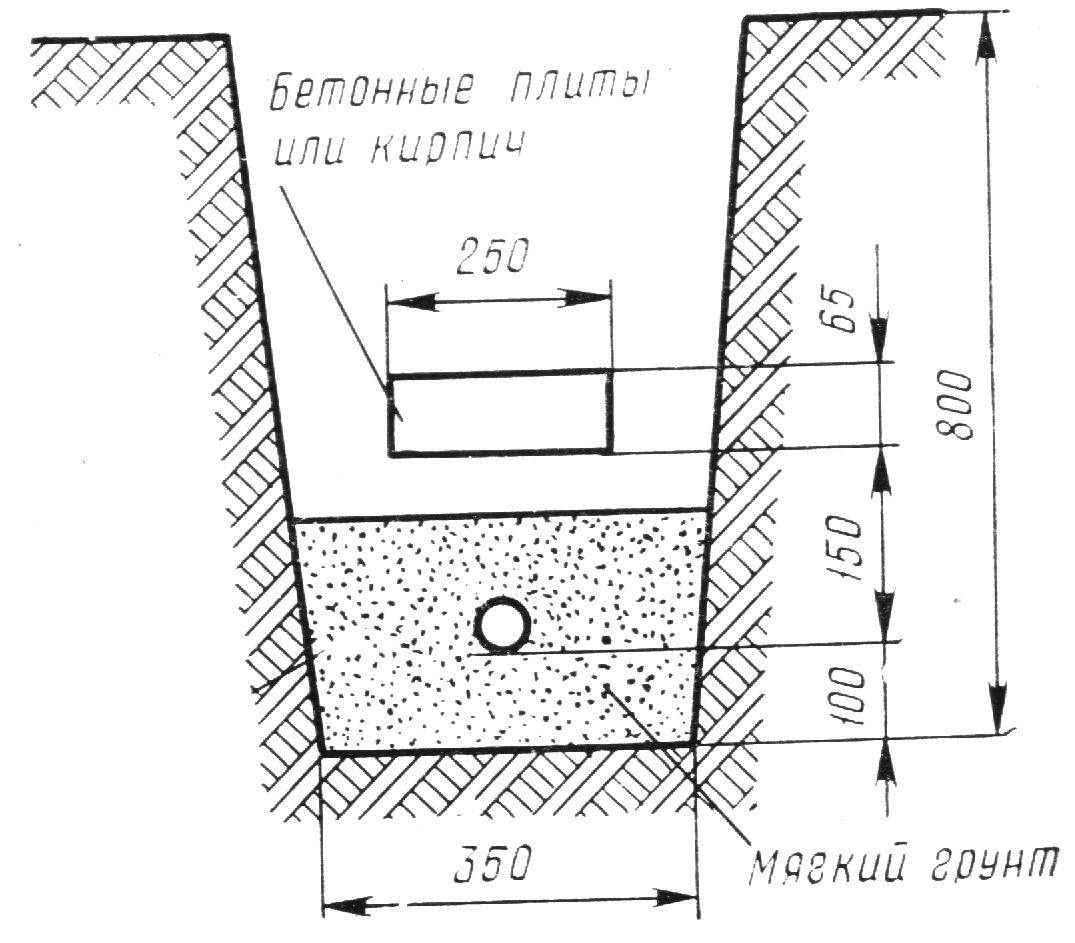

Во-вторых, нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих, нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых, нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых, нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых, нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых, нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых, кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых, нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых, поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых, нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Кабель для прокладки в земле

Кабель для прокладки в земле

Подземная прокладка кабельно-проводных изделий — это один из самых надежных способов обезопасить их от влияния неблагоприятных условий внешней среды, например, пониженных температур, ветра, солнечной радиации. Кроме того, убранные в грунт кабеля не портят эстетическое восприятие здания или сооружения. Важно помнить, что при укладке кабелей в землю следует соблюдать нормы ПУЭ и ПТЭЭП, а также о достаточно высокой трудоемкости этого процесса.

Для проведения земельного монтажа кабельных изделий следует с особым вниманием подобрать марко-размер. Прежде всего необходимо оценить тип грунтов, в которых планируется прокладка, их коррозионную активность, а также плановые условия использования кабелей. Факторы, влияющие на данную разновидность активности грунтов, разнообразны, повышенная влажность и кислотность усиливают коррозию больше всего.

Для подземного монтажа лучше всего применять кабели в бронезащите, они лучше других марок противостоят механическим повреждениям и усилиям на растяжение. Для примера, приведем несколько подходящих марок и расскажем об особенностях их прокладки.



Обзор марок силового кабеля для прокладки в земле

ВБбШв (в исполнении с алюминиевыми жилами — АВБбШв) или ВБШв по ГОСТ Р 53769–2010 считается наиболее распространенной маркой бронекабеля, который применяют для монтажа силовых линий в грунте. Конструкция марки усилена бронепокровом из стальных лент, поэтому при прокладке в земле не требуется дополнительная защитная труба. Броня отлично защищает изделие от грызунов и механического ущерба. Кабель может быть проложен и по воздуху, и в сырой местности. Важно помнить, что стальная бронезащита марки должна иметь обязательное заземление.

Достаточно популярными марками для монтажа в земле являются кабеля с медными или алюминиевыми жилами, проводящими ток, которые изолированны спецбумагой. Это СБ, СБл и СКл. Особенность конструкции данных марок — кроме брони, они оснащены дополнительной защитной металло-оболочкой, которая предовтращает попадание влаги на бумажный изоляционный слой. Особая форма жил, в виде сектора, снижает общий вес изделий и экономит пространство. К недостаткам марок относится невозможность их прокладки при значительном перепаде уровней силовой трассы (свыше 15 м). Дело в том, что при такой разнице уровней происходит стекание вязкой пропитки изоляции. В таком случае рекомендуется выбрать кабели с ПЭТ-изоляцией или же в бумажном изоляционном слое, но с нестекающей церезиновой пропиткой (ЦСП, ЦСБ, ЦСКЛ и другие).

Кабельные изделия в изоляции из СПЭ (сшитого полиэтилена) — отличная альтернатива кабелям предыдущего типа. Марки ПвБбШв, ПвП или ПвПг отличаются большей стоимостью (+5-60%), но могут быть проложены при значительной разнице уровней на трассе и не требуют прогрева перед монтажом при низких температурах.



Рекомендации при прокладке кабелей в грунте

•
  Если кабельное изделие не подвергается существенным нагрузкам в виде давления на землю, то использовать трубы ПНД или другие виды дополнительной защиты не обязательно.

•
  Кабельная трасса, проложенная в земле, не может пересекаться с другими, а также с различными сетями инженерии, монтироваться в непосредственной близости с зелеными насаждениями или под домовыми фундаментами.

•
  Рекомендованная глубина очищенной от мусора траншеи — от 0,8-0,9 м. Кабель укладывается на 10-12 см подушку из песка.

•
  Обязательно должна быть небольшая слабина кабельного изделия, поэтому оно прокладывается волнистой линией, сверху — слой песка, затем грунт, который следует плотно утрамбовать.
