Автоматический выключатель TeSys GV3P40 Schneider Electric
Похоже JavaScript оключен в вашем браузере.
Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.
- Избранное
- Сравнить
-
Поделиться
Артикул: 003.002.186
Производитель: Schneider Electric
Штрихкод: 3389119405393
Автоматический выключатель с комбинированным расцепителем TeSys GV3P40 предназначен для защиты и управления электродвигателей, мощностью 18.5кВт (при 400…415Vac 50/60Hz). Диапазон уставок тепловой защиты 30…40A.
Выключатель выполняет следующие функции:
− Защита от короткого замыкания и перегрузки.
− Управление включением/отключением электродвигателя.
22596.00₽
- Описание
- Номенклатура
- Аксессуары
- Документация
Основные характеристики
| Серия | TeSys |
| Наименование продукта | TeSys GV3 |
| Тип продукта | Автоматический выключатель |
| Краткое название устройства | GV3P |
| Область применения | Двигатель |
| Технология расцепителя | Термомагнитный |
Дополнительные характеристики
| Описание полюсов | 3P |
| Тип сети | Переменный ток |
| Категория применения | AC-3 в соответствии с IEC 60947-4-1 Категория А в соответствии с МЭК 60947-2 |
| Частота сети | 50/60 Гц в соответствии с IEC 60947-4-1 |
| способ установки | 35 мм симметричная DIN-рейка: закреплены Панель: привинченный (with 3 x M4 screws) |
| рабочее положение | Любое положение |
| Мощность двигателя, кВт | 18,5 кВт в 400/415 В переменный ток 50/60 Гц 22 кВт в 500 В переменный ток 50/60 Гц 37 кВт в 690 В переменный ток 50/60 Гц |
| Отключающая способность | 100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 6 кА Icu в 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 12 кА Icu в 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Icu] номинальная предельная наибольшая отключающая способность (на к. |
100 % в 230/240 V переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 % в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 % в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 % в 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 % в 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Тип управления | Поворотная ручка |
| [In] номинальный ток | 40 А |
| диапазон регулировки тепловой защиты | 30…40 А |
| Ток срабатывания электромагнитного расцеп | 560 А |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Номинальное напряжение изоляции | 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Ith] условный тепловой ток на открытом воздухе | 40 А в соответствии с IEC 60947-4-1 |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с МЭК 60947-2 |
| Мощность, рассеиваемая одним полюсом | 8 Вт |
| Механическая износостойкость | 50000 циклов |
| Электрическая износостойкость | 50000 циклов для AC-3 в 440 В In |
| Максимальная частота коммутации | 25 цикл/ч |
| Стандартное применение | Непрерывная в соответствии с IEC 60947-4-1 |
| момент затяжки | 5 Н-м в соединители EverLink с винтами BTR 25 мм² 8 Н-м в соединители EverLink с винтами BTR 35 мм² |
| Соответствие требованиям по изоляции | Да в соответствии с МЭК 60947-1 |
| Чувствительность к обрыву фазы | Да в соответствии с IEC 60947-4-1 |
| Высота | 132 мм |
| Ширина | 55 мм |
| Глубина | 136 мм |
| Вес нетто | 0,96 кг |
Условия эксплуатации
| Стандарты | EN/МЭК 60947-2 EN/IEC 60947-4-1 CSA C22.  2 No 60947-4-1UL 60947-4-1 |
| Сертификаты | IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL ABS |
| Защитное исполнение | TH |
| Степень защиты IP | IP20 в соответствии с МЭК 60529 |
| степень защиты IK | IK09 |
| Рабочая температура окружающей среды | -20…60 °C |
| Температура окружающей среды при хранении | -40…80 °C |
| Огнестойкость | 960 °C в соответствии с IEC 60695-2-1 |
| Рабочая высота | 3000 м |
Размеры
Расстояние до токоведущих частей X1=40мм для Ue≤ 500В
и X1=50мм для Ue≤ 690В
Принципиальная схема
Автоматические выключатели TeSys серии GV3P
| Модель | Номинальная мощность 3-фазных электродвигателей 50/60Гц по категории AC-3 | Диапазон уставок теплового расцепителя | Ток срабатывания электромагнитного расцепителя Id ± 20% | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 400/415В | 500В | 690В | |||||||||
| P | Icu | Ics | P | Icu | Ics | P | Icu | Ics | |||
| кВт | кА | % | кВт | кА | % | кВт | кА | % | A | A | |
| GV3P13 | 5. 5 |
100 | 100 | 7.5 | 12 | 50 | 11 | 6 | 50 | 9…13 | 182 |
| GV3P18 | 7.5 | 100 | 100 | 9 | 12 | 50 | 15 | 6 | 50 | 12…18 | 252 |
| GV3P25 | 11 | 100 | 100 | 15 | 12 | 50 | 18.5 | 6 | 50 | 17…25 | 350 |
| GV3P32 | 15 | 100 | 100 | 18.5 | 12 | 50 | 22 | 6 | 50 | 23…32 | 448 |
| GV3P40 | 18. 5 |
50 | 100 | 22 | 12 | 50 | 37 | 6 | 50 | 30…40 | 560 |
| GV3P50 | 22 | 50 | 100 | 30 | 12 | 50 | 45 | 6 | 50 | 37…50 | 700 |
| GV3P65 | 30 | 50 | 100 | 45 | 12 | 50 | 55 | 6 | 50 | 48…65 | 910 |
| GV3P73 | 37 | 50 | 60 | 45 | 12 | 50 | 55 | 6 | 50 | 62…73 | 1120 |
| GV3P80 | 45 | 50 | 60 | 45 | 12 | 50 | 55 | 6 | 50 | 70. ..80 |
1120 |
Вспомогательные элементы и аксессуары для GV3P40
GV3APN01
GV3APN02
GV3APN04
GVAED101
GVAD0101
GVAN20
GVAN11
GVAE11
GVAU385
GVAS225
GVAD1010
Аналогичные товары или товары на замену GV3P40
|
Инструкция по установке автоматического выключателя с магнитным расцепителем GV3-P-L |
|
|
Характеристики автоматического выключателя GV3P40 |
|
|
Каталог автоматических выключателей TeSys GV |
jpg»>

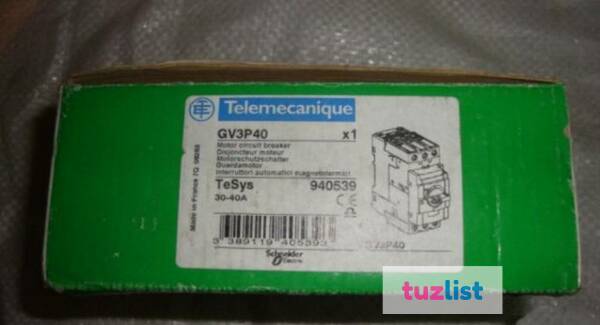

Автоматический выключатель Schneider GV3P40
- Холодильное оборудование
- Электрика
Автоматический выключатель Schneider GV3P40
21 819,60 P / шт
с НДС актуально на 29.04.23
цена не является публичной офертой.
| Артикул | GV3P40 |
| id товара | 17351 |
| Страна | Франция |
| Минимальный заказ | 1 шт |
| В наличии на складах | 10+ шт |
Выберите город доставки: Москва
Выберите способ доставки:
Деловые линии
| Склад | В наличии на складе | Цена за ед. без доставки |
Цена доставки | Срок доставки, дней | Сколько нужно, шт | Стоимость с доставкой | ||
|---|---|---|---|---|---|---|---|---|
| МО, Котельники | 10+ шт | 21819,60 |
||||||
| Иркутск | 1 шт | 39900,75 |
Общее описание
Автоматический выключатель GV3P40 с комбинированным расцепителем 40А и винтовым зажимом предназначен для защиты электродвигателей. Термомагнитная технология расцепителя. Рабочее напряжение: до 690 В переменного тока, 50/60 Гц.
Технические
характеристикиДополнительная
информацияКомплектующие
Характеристика
| Производитель | Schneider Electric |
| Тип | Автоматический выключатель |
| Серия | TeSys GV3 |
| Количество полюсов | 3 |
| Диапазон установок теплового расцепителя, А | 30. ..40 |
| Уставка электромагнитного расцепителя (Id +-20%), A | 560 |
| Рабочее напряжение | до 690 В, 50/60 Гц |
| Отключающая способность (Icu), kA | >100 |
| Размеры (Д*Ш*В), мм | 136*55*132 |
| Рабочая температура | -20…60 °C |
| Тип привода | Поворотная ручка |
Дополнительная информация
Технические характеристики GV3P40 (0.06Mb)
