Как в Щитке Подключить Автомат: Поэтапная Инструкция

Перфекционизм для электриков важен не меньше, чем для эстетов

Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.

Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.

Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.

Содержание

  • Порядок подключения автоматов – что нужно помнить всегда
  • Подключение к автомату проводов
    • Как присоединить к автомату многожильный провод
    • Допускается ли пайка проводов при подключении автомата
  • Порядок установки устройств в щитке

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Как поменять автомат в щитке — работа с электричеством всегда требует ответственного отношения к делу

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Выдержка из ПУЭ – всегда при возникновении вопросов нужно обращаться за помощью к технической документации

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

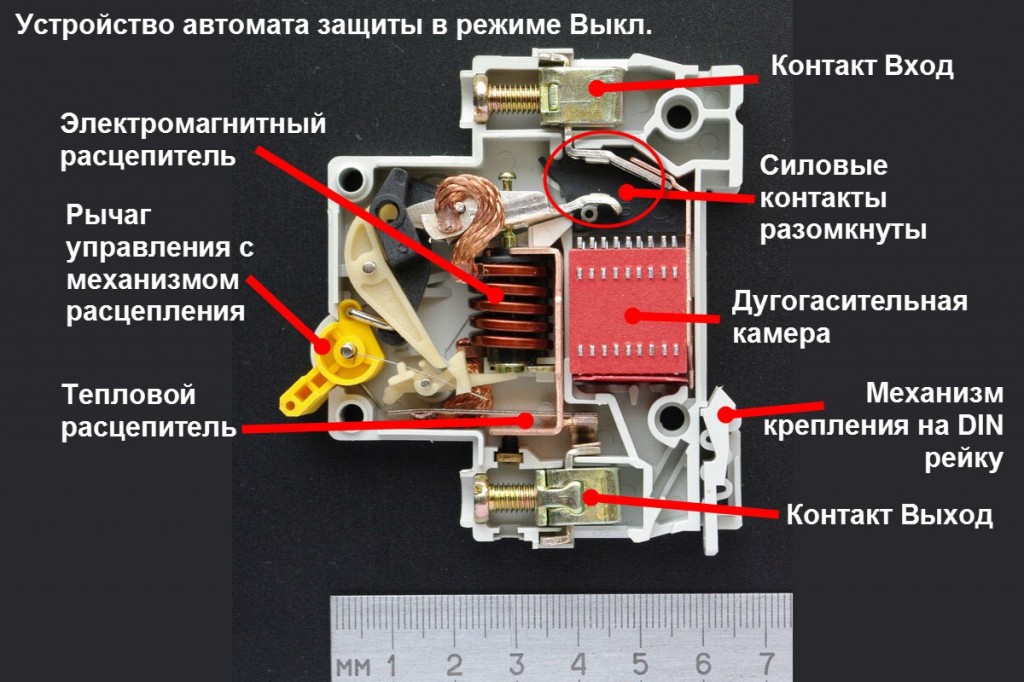

Перед вами однополюсной автомат в разрезе

  • Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Как подключить автоматы в щитке — схематическое обозначение разных типов контактов на автомате

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

  • Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
  • Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

Как подключаются автоматы в щитке: ABB – однополюсной автомат

  • Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
  • В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
  • Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Параллельная схема подключения автомата в щитке

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

  • Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Зачищенный от изоляции провод – используйте специальный инструмент, чтобы не повредить металлическую жилу

  1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
  2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.
  • Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Неразрывная перемычка заводского производства – плоские выводы фиксируются очень надежно

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

Электрик установил провода разного сечения – заметно оплавление изоляции на черных проводах

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

Из-за локального перегрева изоляция провода и корпус автомата оплавились – цена неправильной установки пожар и все вытекающие последствия

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

  • Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.
  1. Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
  2. Для этого зачистите не 1, а 2  см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Выводы многожильных проводов стоит оконцевать – наконечника разных размеров

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Подключение автомата в щитке – запаянное соединение под высокой нагрузкой будет ненадежным

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фото Описание

Шаг 1 – установка DIN рейки

 Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.

Шаг 2 – установка шин

 На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края.

Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.

Шаг 3 – установка автоматов

 Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.

Шаг 4 – подключения нуля

 Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза.

Совет! Нередко плохие электрики пренебрегают цветовой маркировкой, так что перед подключением обязательно проверьте все выводы.

Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.

Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)

 Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.

Шаг 6 – подключение диф автомата

 Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении?

На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.

Шаг 7 – подключение проводов, идущих от комнат

 Далее  автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам,  розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом.

Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений.

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.

Видео в этой статье помогут в изучении темы.

Подключение автоматов в распределительном щите.

Распределительный щит трудно представить без современных модульных устройств защиты, таких как устройства защитного отключения и автоматические выключатели. Советы профессионалов и практические рекомендации о том, как быстро и безопасно подключить в щиток автоматы. Подключение автоматических выключателей и УЗО в распределительном щите требует определенных знаний. Во-первых, нужно грамотно спроектировать электропроводку, выбрать местоположение, выбрать корпус и комплектующие. Далее выполнить монтаж оборудования и подключить щиток к кабелю электропитания.



Щиток электрический под счетчик и автоматы: выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.



Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.



Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.



При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.



Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.



Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.



Обычно при монтаже щитка используют:

  • Вводной автомат. Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.
  • Счётчики электроэнергии. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.
  • Устройство защитного отключения (УЗО). УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).
  • Автоматы линейные. Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.
  • Дифавтомат защиты. Может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.
  • DIN-рейка. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
  • Соединительные шины. Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.
  • Распределительные шины. Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.



Подключение автоматов в щитке: вход сверху или снизу

Первое с чего бы начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный.

На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форуме куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:



3.1.6. Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.



Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем УЗО, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.



Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.





Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например, автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.



Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.



Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса.

С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.



По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.



Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать.



«Залезая» в электрощиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.



Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ.

Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.



Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.



Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например, обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник, и ты знаешь, что нижние контакты без напряжения.



Подключение автоматических выключателей защиты

После того как автомат выбран его необходимо подключить. Подключение автоматических выключателей является не сложной задачей и под силу каждому.



Устанавливаются автоматические выключатели в бокс для автоматов электрических. Для надежного фиксирования автомата в электрощите его садят на специальную din-рейку. Провода в контактных зажимах автомата фиксируются при помощи болтовых контактов.



Во время установки в электрощитах и подключении питающих или отходящих линий, необходимо затягивать болтовые контакты аккуратно, без чрезмерных усилий.

Затягивание контактов не должно сопровождаться с деформацией корпуса автомата, так как это может привести к нарушению положений токоведущих частей внутри корпуса автомата, что может стать причиной чрезмерному перегреву автомата и выходу его из строя даже при незначительных нагрузках.



При подключении автомата необходимо соблюдать общепринятое правило: сверху автомата подключается вход (питание), а снизу подключается выход (нагрузка).



В будущем, когда возникнет необходимость замены, или подключению к рабочему автомату дополнительных проводов, вы всегда будете знать к какому контакту подключена нагрузка и питание.

Перед подключением жил кабеля к зажимам автомата с него снимается внешняя изоляция где-то 10-15 см после чего кабель становится более гибким и легко сгибается внутри электрощита. Это упрощает монтаж особенно если в щите устанавливается много автоматов. Далее с проводов снимается внутренняя изоляция примерно на 5-10мм.

Для необходимости подключения к автомату проводов малого сечения или многожильного провода желательно применять специальные наконечники.



Как подключаются одно-, двух-, трех- и четырехполюсные автоматы

В однофазных сетях напряжением 220 В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы.



  1. К однополюсным автоматическим выключателям подключается только фазный провод — L.
  2. К двухполюсным подключаются оба провода, фазный — L и нулевой провод — N.
  3. Трехполюсные автоматы применяются в 3-х фазных сетях. К зажимам таких автоматов подключают три фазы источника питания L1, L2, L3.
  4. Четырехполюсные автоматы применяются в местах обусловленные правилами ПУЭ. Как правило это четырехпроводные сети с глухозаземленной нейтралью, в которой используется три фазы L1-L2-L3 и нулевой рабочий – N (система TN-S ).



Основные ошибки при подключении автоматов

Разберем ошибки, которые наиболее часто встречаются:

  • подключение концов жил гибкого многожильного провода без оконцевания;
  • попадание изоляции под контакт;
  • подключение жил разных сечений на одну клемму;
  • пайка концов жил.



Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.





Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.



Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.





Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.



Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.



Пример подключения автоматических выключателей перемычками из разных сечений кабеля:

  1. На первый автомат приходит «фаза» проводом 4 мм2,
  2. а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.



Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2. 5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.





Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.





И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?



При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.



Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.



Как правильно подключить электросчетчик и автоматы

Для безопасной работы вашего щитка применяйте несложные правила:

  • используйте для монтажа однопроволочный монолитный провод;
  • при использовании гибкого провода применяйте наконечники;
  • используйте неразрывные перемычки;
  • применяйте U-образный загиб для увеличения площади контакта.



Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.





Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.





Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.





Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.



Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.



Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.



Как объединить несколько групповых автоматов в таком случае? Сделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.



Как это сделать:

  1. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
  2. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.



The Machine (2023) — IMDb пьяное прошлое настигает его через 20 лет, когда он и его отца похищают те, кого Берт обидел 20 лет назад, будучи пьяным во время семестра колледжа за границей в России. Пьяное прошлое Берта настигает его через 20 лет, когда он и его отец похищаются теми, кого Берт обидел 20 лет назад, будучи пьяным в пьяном виде. семестр в колледже за границей в России. Пьяное прошлое Берта настигает его через 20 лет, когда он и его отец похищаются теми, кого Берт обидел 20 лет назад, будучи пьяным во время семестра в колледже за границей в России.

  • Режиссер
    • Питер Атенсио
  • Сценаристы
    • Кевин Бигель
    • Скотти Лэндис

    • 0 Хэмилл 2 Старз

  • 8 021 Берт Крайшер
  • Джесс Габор
  • Посмотреть производство, кассы и компанию info

    • ПОПУЛЯРНОСТЬ

    • Режиссер
      • Питер Атенсио
    • Сценаристы
      • Кевин Бигель
      • Скотти Ландес
    • Звезды
      • Марк Хэмилл
      • Берт Крайшер
      • Джесс Габор

    Скоро в продаже

  • 1Критический обзор
  • Смотрите больше на IMDbPro

    • Видео3

    Трейлер 2 :17

    Смотреть Официальный трейлер

    Трейлер 2:18

    Смотреть Машину

    Трейлер 2:11

    Смотреть Машину

    Фото16

    Лучшие кадры

    Марк Хэмилл

    • Альберт Крайшер

    Берт Крайшер

    Джесс Габор

    Стефани Курцуба

    Джимми Татро

    Мартин Форд 21 Губка

    Мерседес Де Ла Круз

    Рита Бернард-Шоу

    • Эшли

    Роберт Маасер

    • Алексей

    Ива Бабич

    Брайан Каспе

    Амели Чайлд Вильерс

    • Татьяна

    Теа Вагнер

    • Мэдисон

    Сет Сьостранд

    Милорад Капор

    • Стерн Гангстер

    Петерсен Агент ЦРУ в отставке

    • Директор
      • Питер Атенсио
    • Писатели
      • Кевин Бигель
      • Скотти Лэндис
    • Весь актерский состав и съемочная группа
    • Производство, кассовые сборы и многое другое на IMDbPro

    Больше похоже на это

    В сумерках тише

    Зло Дракулы

    Человек-мотылек

    Только по приглашению

    Склеп зла

    6 Wheels from Hell!

    Танк

    Зомби-путешественник

    Шесть

    Черный демон

    Череп

    О моем отце

    Сюжетная линия

    02 Войдите, чтобы оценить и посмотреть список для персонализированных рекомендаций

    Войти

    Детали

    • Дата выпуска
      • 26 мая 2023 г. (США)
    • Страна происхождения
      • США

        Английский язык 2
    • Места съемок
      • Белград, Сербия
    • Компании-производители
      • Взболтать, но не перемешивать
      • Balkanic Media
    • См. другие кредиты компании на IMDbPro

    Технические характеристики

    • Цвет
    • Микширование звука
      • Dolby Atmos
    • Соотношение сторон
      • 2. 35 : 1

    Новости по теме

    4 на эту страницу

    Предложить редактирование или добавить отсутствующий контент

    Top Gap

    Под каким названием The Machine (2023) был официально выпущен в Индии на английском языке?

    Ответить

    Еще для изучения

    Недавно просмотренные

    У вас нет недавно просмотренных страниц

    The Machine Shop – Концертный зал Machine Shop расположен по адресу: 3539 S. Dort Hwy. во Флинте, штат Мичиган, и с 2002 года организует лучшие концерты живой музыки в жанрах рок, металл и вне закона.
