Что значит экранированный кабель и сфера его применения

Выберите ваш город

Что значит экранированный кабель и сфера его применения

Практически в любом крупном строительстве требуется грамотная организация совместной прокладки кабелей различного назначения. Все промышленные, офисные, производственные, и торговые объекты имеют такие комбинированные траншеи для всех видов кабелей. Электрические шумы и излучения могут нарушать работоспособность отдельных каналов. Ситуацию не меняет изоляция отдельных жил и внешняя оболочка — такой защиты недостаточно для обеспечения бесперебойной работы электрооборудования. В условиях высокой концентрации разнотипных каналов, для исключения сбоев потребуется экранирование проводов.

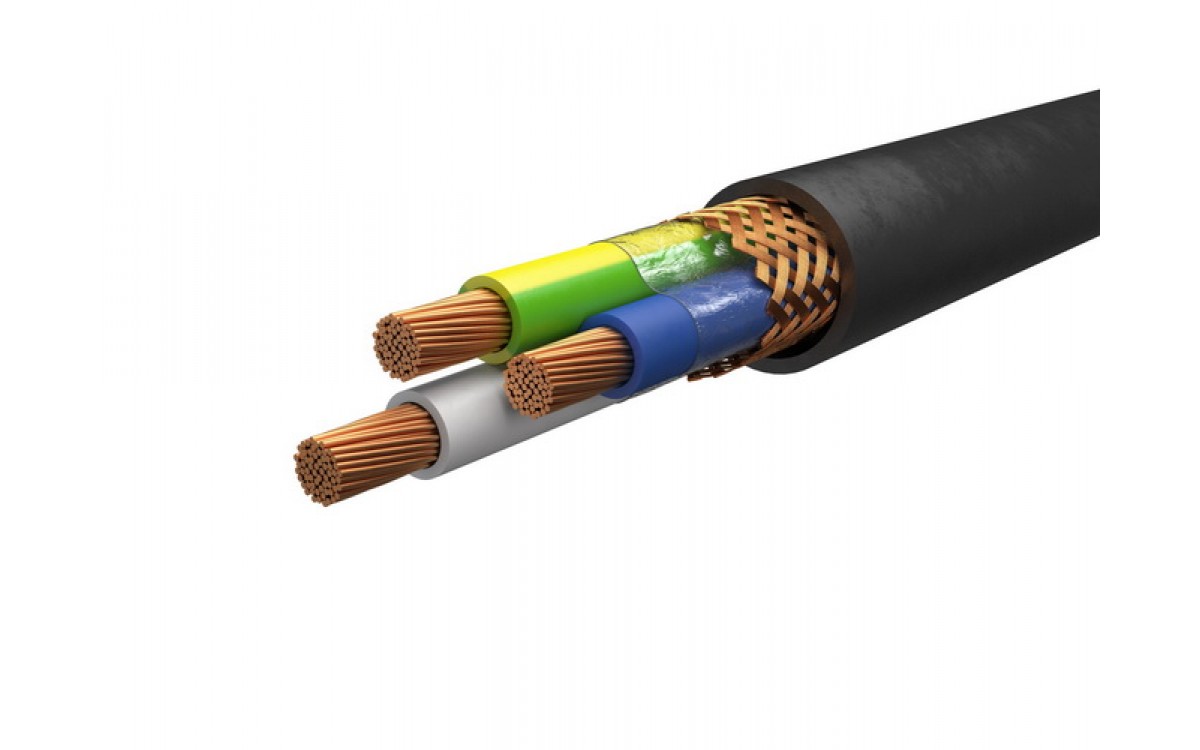

Для чего нужен экран в кабеле

Электромагнитные излучения — не самая главная проблема при эксплуатации. Провода начинают выполнять функции антенны, что влечет за собой увеличение наведенных излучений. Если кабели изолированы специальным экраном, то это защищает их от внешних воздействий, и не даёт собственному магнитному полю создавать помехи для расположенных поблизости приборов и других линий. Дополнительным преимуществом такой конструкции является заземление кабеля, и минимизация рисков появления разности потенциалов при стыковке отрезков муфтам. Это, пожалуй, главное отличие экранированного кабеля от неэкранированного.

Сами экраны могут быть произведены из различных материалов:

• 1. Фольгированные.
• 2. Из медной оплетки.
• 3. Полимерные соединения.
• 4. Электропроводящая бумага.

Также возможна комбинация из нескольких материалов.

Что значит экранированный кабель и какой лучше выбрать

Под каждую задачу следует выбирать свою разновидность экрана для проводки. Оптимальные характеристики подбираются в зависимости от целевого назначения линии. В проводах с заявленным напряжением до 3 кВ экранирование жил производится с помощью изоляционного материала на основе фольги или с применением медной оплетки. Для более чувствительных к помехам каналов передачи данных, дополнительно у основному слою экрана применяют комбинированные пары.

Как проверить экранированный кабель

Чтобы точно понять, какой образец находится у вас в руках, следует обратить внимание на маркировку на внешней стороне оплетки. В отличие от простых кабелей, разновидность с экраном будет иметь символ «Э» в аббревиатуре. Обратите внимание, что при значении напряжения более 6кВ, любые провода по умолчанию должны быть в экране-изоляции, поэтому буквенного обозначения с буквой «Э» может не быть в наименовании и маркировке.

Основные разновидности

Исходя из целей эксплуатации выделяют два основных типа кабелей — с алюминиевой или медной основой. Их, в свою очередь, подразделяют на:

• 1. Силовые с напряжением до 220 кВ / 50 Гц. Исходя из потенциального уровня напряжения в жилах выбирают либо внешнее экранирование (поверх изоляции), либо внутреннее. Место расположения экрана играет важную роль для обеспечения эффективной защиты от электромагнитного излучения и других помех.
• 2. Разновидность для передачи данных на различные устройства. Так называемые, контрольные кабели, должны быть качественно защищены от внешних воздействий во избежание искажения передаваемой информации.

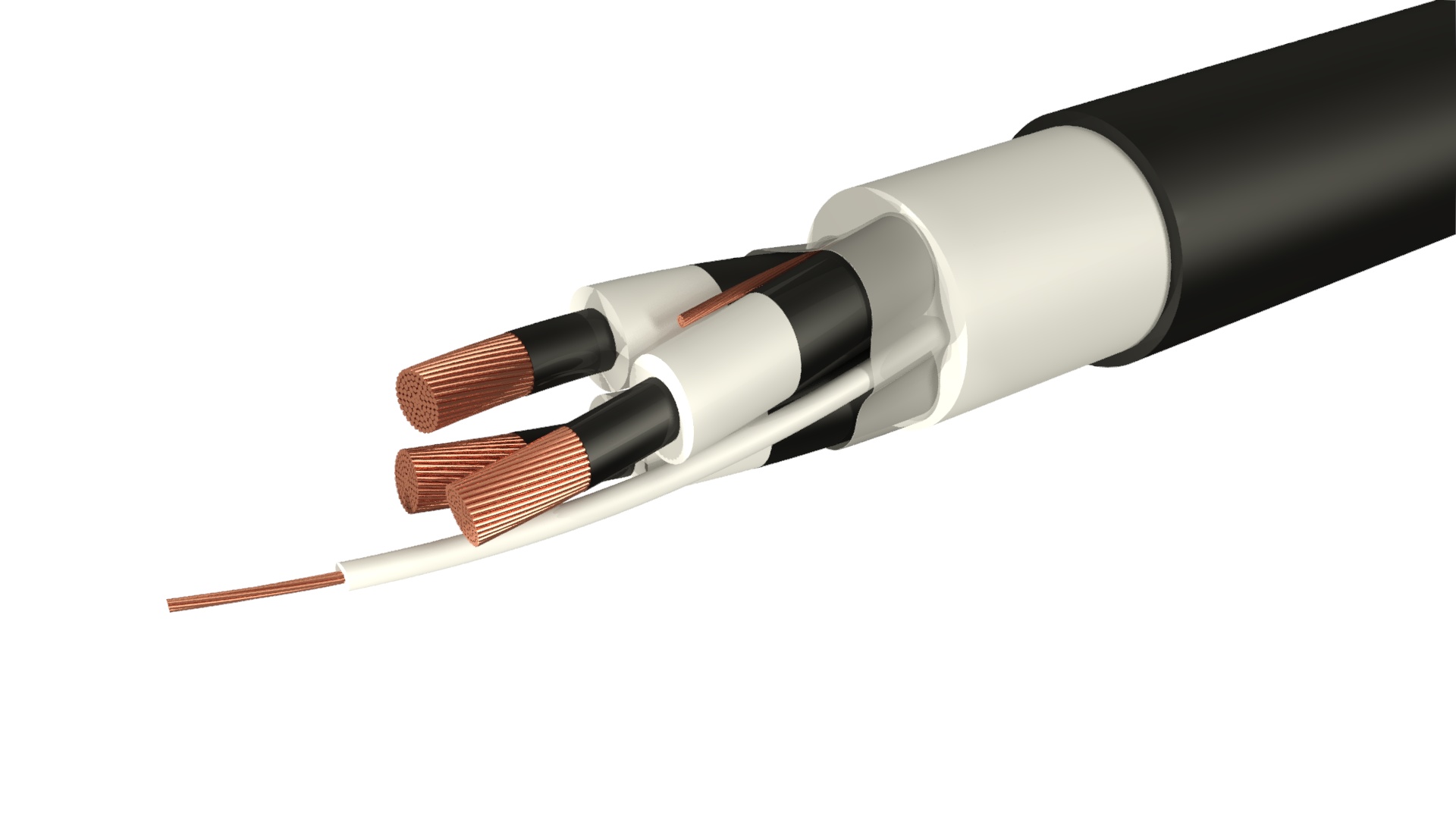

• 3. Совмещённый вариант, в котором скомбинированы в одну оплетку и силовой и контрольный тип. Обычно этот вид кабелей применяется для управления и питания движущихся частей различных механизмов и машин. Обычно внешняя часть выполнена из специального резинового защитного материала. Экранирование в данном случае просто необходимо для бесперебойной работы всей системы, ведь переменный ток в жилах силовых проводов может создавать проблемы в передаче данных.
• 4. Вид изделий, передающий сигналы и команды блокировки, который преимущественно используется в организации систем сигнализации и охраны. Для обеспечения должного уровня безопасности обязательным условием является защита от всех потенциальных внешних электромагнитных воздействий.
• 5. Специальный вид для телефонии и интернета. Передача информации не должна быть подвержена сбоям из-за различных излучений извне. Поэтому при организации системы связи применяют только экранированные кабели. Такие изделия производятся для эксплуатации внутри помещений и во внешних условиях.

Запрос цены
«», м.

Оформить заявку

Выберите свой город из списка

Экранированный кабель — Megatron

Экранированные кабели: виды кабеля по назначению​

Область применения экранированного кабеля напрямую влияют на его технические характеристики, свойства и конструкцию.

По назначению выделяют следующие типы кабеля:

• кабель силовой экранированный
• кабель контрольный экранированный
• кабель комбинированный экранированный
• кабель сигнально-блокировочный экранированный
• кабель передачи информации экранированный

Силовые экранированные кабели рассчитаны на низкое, среднее или высокое напряжение сети (0,66/1 кВ, 6-110 кВ и выше). В маркировке силовых кабелей для напряжения больше 6кВ может отсутствовать буква «Э», так как для такого вида кабеля наличие экрана, не позволяющего воздействовать на внешнюю среду, является обязательным. Экран может располагаться как по жиле, так и по изоляционному слою.

Для управления и обмена данными с распределительными устройствами и приборами, доступ к которым ограничен, используются экранированные контрольные кабели. В качестве экрана применяется намотка из фольги, обеспечивающая неразрывность экрана при изгибах кабеля в допустимых производителем пределах, или медная оплетка.

Из-за высокого напряжения экранирование для комбинированного кабеля является обязательным, так как по основным жилам пропускается до 6кВ переменного тока и 380В по вспомогательной жиле. Здесь совмещены силовая жила и контрольная жила управления в одной оболочке; экран накладывается на каждую жилу отдельно. Комбинированный кабель зачастую применяется для подсоединения к внешним электросетям передвижных машин и установок.

Сигнально-блокировочные экранированные кабели требуют повышенной защиты от воздействия внешних электромагнитных волн. Используются для подключения пожарной сигнализации, слаботочной аппаратуры и устройств. Кабели пожарной сигнализации обычно изготавливаются с экраном из фольгированной ленты и с термоустойчивой изоляцией.

Распространенный вид экранированного кабеля – кабели передачи информации. Для защиты от электромагнитных волн применяется экран из фольги, алюминиево-лавсановой ленты или медной (луженой) оплетки. В зависимости от разновидности кабеля, может быть выполнен общий защитный экран из фольги или общий защитный экран из медной оплетки с дополнительным экранированием каждой пары. Также изготавливаются кабели со сдвоенным внешним экраном из фольги и медной оплетки.

Применение экранированных кабелей​

Благодаря тому, что экран снижает помехи электромагнитных волн, кабель широко применяется для обеспечения надежной и бесперебойной работы радиоэлектронных и электротехнических систем, для подключения передвижных машин, установок и устройств к внешним источникам питания, присоединения к распределительным установкам. Используется для работы систем защиты и передачи данных, для подключения компьютеров, измерительных устройств, систем видеонаблюдения и связи, охранной аппаратуры.

Производится также огнестойкий кабель для связи и пожарной сигнализации, систем оповещения и эвакуации, для подключения дымовых датчиков. Он сохраняется работоспособным даже при длительном воздействии пламени и характеризуется минимальным количеством выделения продуктов горения.

Экранированный кабель изготавливается с медными или алюминиевыми жилами. Наиболее широко применяется медный экранированный кабель, так как жилы из меди имеют высокую проводимость тока и низкое сопротивление.

Неэкранированные и экранированные силовые кабели: что вам нужно?

Электромагнитные помехи — одна из самых больших проблем, с которыми приходится сталкиваться электрическим кабелям. Поэтому важно иметь четкое представление о том, какие у вас есть варианты среди различных типов кабелей для уменьшения влияния помех. В этой игре есть два основных игрока: неэкранированные и экранированные силовые кабели. Узнайте, кто победит в споре о неэкранированном или экранированном силовом кабеле.

Экранированный кабель

Кабель этого типа содержит одну или несколько изолированных жил, заключенных в общий проводящий слой. Сам экран часто состоит из плетеных медных жил или слоя проводящего полимера. Оболочка закрывает экран, который может служить обратным путем для сигнала или экранирующим устройством.

Плюсы

1. снижает электрические помехи , создаваемые электромагнитными сигналами, не влияя на силу сигнала.

2. Помогает снизить уровень электромагнитного излучения , что может произойти. Это излучение, если ему позволить воздействовать на близлежащие машины в течение длительного периода времени, может привести к поломке системы.

3. Он также минимизирует емкостно-связанные шумы , исходящие от других источников электроэнергии. Этот шум может быть постоянным источником раздражения для находящихся поблизости работников и даже может снижать производительность.

4. Что наиболее важно, кабель помогает защитить высоковольтные кабели с твердой изоляцией. Сами кабели могут страдать от пагубных последствий постоянных скачков высокого напряжения, если экран внутри кабеля не защищает их.

5. Экранированные кабели, как правило, рассчитаны на более длительный срок службы и выдерживают большую нагрузку, чем неэкранированные кабели. Вот почему они являются предпочтительным выбором для промышленного и заводского использования.

Минусы

1. Они тяжелее, жестче и более склонны к поломке , чем неэкранированные кабели. Почему? Потому что требуется гораздо больше усилий, чтобы носить их с собой и настраивать. Вот почему экранированные кабели обычно устанавливаются обученными профессионалами, которые знают, как с ними обращаться.

Неэкранированные кабели

Как следует из названия, кабели этого типа не имеют экранирования. Они часто используются для офисных локальных сетей и других типов сетевых кабельных систем.

Плюсы

1. Модель более легкая, тонкая и гибкая, чем модель , чем их экранированные аналоги. Это означает, что неэкранированные кабели легче использовать в непромышленных условиях.

2. Они дешевле в производстве , и как следствие дешевле и в покупке. Конечно, многое зависит и от качества. Качественный неэкранированный кабель может прослужить вам долгие годы, в то время как аналогичный кабель низкого качества может сломаться в течение нескольких месяцев.

3. Их проще устанавливать и обслуживать , чем экранированные кабели. Если сравнивать простоту монтажа, то даже неподготовленным специалистам несложно настроить неэкранированные кабели.

Минусы

1. Они обеспечивают меньшую защиту от электромагнитных помех . Это означает, что они менее полезны в заводских условиях с интенсивным использованием электричества.

2. Неэкранированные кабели не могут выдерживать такое сильное напряжение , как экранированные кабели.

Если вы пытаетесь выбрать между неэкранированными и экранированными силовыми кабелями, силовые кабели Almor помогут вам сделать правильный выбор! Отправьте нам чертежи вашей системы, и мы отправим вам образцы для тестирования в течение нескольких рабочих дней.

7 Основные различия между неэкранированным и экранированным шнуром питания

Когда вы знаете, на что обращать внимание, выбрать правильный шнур питания не составит труда. Многие факторы могут повлиять на производительность и качество шнура питания. Должны ли вы выбрать экранированные шнуры питания или неэкранированные шнуры питания? Могут ли электромагнитные помехи повлиять на качество и эффективность вашего проекта?

В современных передовых промышленных и коммерческих секторах производство нестандартных кабелей представляет собой обширную область производства проводов. CLOOM Tech предлагает индивидуальные силовые кабели для промышленных и коммерческих команд. В чем разница между этими двумя шнурами питания? Мы собираемся подробно обсудить разницу между экранированными и неэкранированными силовыми кабелями.

Экранированный кабель на видном месте

1. Варианты использования экранированного и неэкранированного кабеля питания

Варианты использования обоих шнуров питания заключаются в существенных различиях между экранированными и неэкранированными проводами. Оба кабеля служат разным целям, поэтому вы должны знать о подходящих приложениях. Электромагнитные помехи или электромагнитные помехи являются причиной использования кабелей с экранированной витой парой.
Хотя неэкранированные кабели используются в нормальных условиях, когда электромагнитные помехи не учитываются, вот некоторые важные моменты, которые необходимо знать о приложениях и вариантах использования как экранированных, так и неэкранированных кабелей питания:

Когда использовать экранированный шнур питания?

Экранированные силовые кабели имеют дополнительный слой материала для защиты внутренних проводников. Другой проводящий слой защищает внутреннюю передачу тока от любых помех и искажений сигналов. Добавление дополнительного слоя проводящего материала снижает потери мощности в длинных проводах, поскольку дополнительные слои вызывают меньше помех.

Сетевой кабель UTP витая пара с центральной пластиковой опорой

Когда использовать неэкранированные шнуры питания?

Неэкранированные силовые кабели не имеют дополнительных слоев алюминиевой фольги или любого другого токопроводящего материала. Вы также можете называть неэкранированные силовые кабели, кабели с неэкранированной витой парой. Неэкранированные силовые кабели обычно легче и дешевле экранированных силовых кабелей. При наличии электромагнитных помех неэкранированные силовые кабели могут работать не очень хорошо. Если вам нужен источник бесперебойного питания для более длинного кабеля, лучше использовать экранированные силовые кабели.

2. Плюсы и минусы экранированного шнура питания

Оба силовых кабеля широко используются в различных промышленных и коммерческих целях. Но есть некоторые ограничения и запреты в использовании обоих проводов. Прежде чем принять окончательное решение о покупке, убедитесь, что вы знаете плюсы и минусы обоих кабелей. Вот некоторые плюсы и минусы как экранированных, так и неэкранированных силовых кабелей:

Экранированные шнуры питания

Плюсы

• Меньшие потери мощности и данных благодаря дополнительному защитному слою
• Сила сигнала остается неизменной при более длинном кабеле, поскольку отсутствуют внешние помехи
• Экранированные силовые кабели также снижают эмиссию электромагнитных излучений, так как эти излучения также могут повредить расположенные поблизости устройства
• экранированные провода, так как этот шум может мешать коллегам
• Экранированные кабели полезны для передачи тока высокого напряжения
• Срок службы экранированных кабелей намного больше, чем у стандартных кабелей

Минусы

• Экранированные силовые кабели тяжелее и могут занимать много места в устройстве или на рабочем месте
• Стоимость экранированных силовых кабелей сравнительно выше
• Только обученные и профессиональные бригады могут выполнить установку экранированных проводов

3. Плюсы и минусы неэкранированного кабеля питания

Если неэкранированные кабели питания дешевле, это не значит, что вы можете выбрать эти кабели для любого проекта. Применение неэкранированных силовых кабелей также ограничено. Вот некоторые плюсы и минусы использования неэкранированных силовых кабелей:

Гибкий трехжильный электрический кабель

Pros

• Неэкранированные силовые кабели более гибкие, тонкие и легкие
• Стоимость изготовления неэкранированных силовых кабелей не требует дополнительных слоев, поэтому эти кабели экономичны
• Прокладка и техническое обслуживание неэкранированных силовых кабелей проще, чем экранированных силовых кабелей
• Высококачественный неэкранированный силовой кабель обеспечивает бесперебойную работу в течение многих лет

Минусы

• Нет защиты от электромагнитных помех
• Возможны помехи из-за протекания сильного тока в неэкранированных силовых кабелях
• Неэкранированные силовые кабели не подходят для высоковольтных приборов

9 0122

4. Различное применение экранированного и неэкранированного кабеля питания

Оба кабеля имеют разные преимущества и ограничения. Вам придется проанализировать ситуацию и спецификации проекта, чтобы выбрать подходящий вариант. Существуют и другие применения обоих кабелей в промышленных и коммерческих условиях.

Экранированные силовые кабели лучше всего подходят для условий, в которых электромагнитные помехи могут влиять на качество передачи. В большинстве случаев бесперебойная передача является основной целью в аэропортах и ​​на радиостанциях, а шум и помехи из-за внешних сигналов могут повлиять на качество передачи. Силовые кабели FoShielded лучше неэкранированных силовых кабелей для систем безопасности, где различные компоненты работают на коротких расстояниях. Внешний слой токопроводящего материала в экранированных силовых кабелях уменьшает помехи сигнала и уменьшает эмиссию излучения. Если вам нужна более безопасная и надежная передача тока, вы можете выбрать экранированные силовые кабели.

Нет дополнительной прокладки неэкранированных силовых кабелей для предотвращения электромагнитных помех. Эти кабели больше подходят для коммерческого использования, чем для промышленного использования, и эти кабели более популярны по сравнению с экранированными силовыми кабелями, потому что:

• Неэкранированные силовые кабели дешевы
• Эти кабели универсальны
• Неэкранированные силовые кабели просты в установке
• Кабели легкие, так как не имеют дополнительных слоев
• Неэкранированные силовые кабели гибкие

5. Методы заземления шнура питания

Метод заземления также представляет собой существенное различие между неэкранированными силовыми кабелями и экранированными силовыми кабелями. Поскольку оба кабеля имеют разную конструкцию, вы должны заботиться о них по-разному. Если что-то подходит для экранированных кабелей, это не значит, что этот же метод будет идеален для неэкранированных кабелей. Процесс заземления не обязателен для неэкранированных силовых кабелей, но обязателен для экранированных силовых кабелей. Вам необходимо заземлить дополнительный токопроводящий материал для протекания высоковольтных передач.

Сварка медного заземляющего провода на заземляющем стержне

Вам не нужно беспокоиться о заземлении неэкранированных силовых кабелей; время монтажа неэкранированных силовых кабелей также меньше, чем экранированных. Если вы неправильно заземлили экранированные силовые кабели, электромагнитные помехи могут ухудшить ситуацию. Отличая экранированные силовые кабели от неэкранированных силовых кабелей, не упускайте из виду разницу в методах заземления.

6. Оценка стоимости экранированного и неэкранированного шнура питания

При сравнении неэкранированных силовых кабелей с экранированными силовыми кабелями важными являются приложения и спецификации проекта. Еще одним важным моментом, который необходимо учитывать при сравнении обоих вариантов, является оценка стоимости обоих проводов.

Неэкранированные силовые кабели меньшего диаметра и не требуют дополнительных защитных слоев, поэтому такие кабели дешевле. Эти кабели идеально подходят для использования устройств, где вам нужна гибкость, а большое количество изгибов является обязательным. В несложной среде неэкранированные кабели также могут противостоять электромагнитным помехам.

Бюджетные ограничения важны для любого бизнеса, поэтому понимание правильного выбора для вашего проекта означает, что вам необходимо учитывать цены обоих вариантов. Если вам не нужно минимизировать электромагнитные помехи, а неэкранированные силовые кабели могут сделать эту работу за вас, вам не нужно вкладывать дополнительные деньги в экранированные силовые кабели.

Стоимость кабеля для обоих типов кабелей

Использование экранированных силовых кабелей кажется выгодным предложением для сложных установок и проектов, где безопасность и эффективность являются приоритетными. Несмотря на то, что экранированные силовые кабели стоят дорого, эти кабели стоят ваших вложений.
