Дренажные насосы завоевали огромную популярность благодаря своей уникальной конструкции. В зависимости от типа, устройство способно работать не только с грязными и сточными водами, но и с канализационными течениями – это особенность фекальных приборов. Применяется для откачивания вод с затопленных участков, котлованов и траншей.

Схема дренажного насоса с поплавком поможет нам разобраться с особенностью его конструкции и дальнейшего обслуживания аппарата. В этой статье мы расскажем о видах и типах этих устройств, коснёмся бытовых и промышленных вариантов, подробно рассмотрим варианты установки и сферу применения дренажного оборудования, электрическую часть.

В зависимости от типа и назначения модели зависит его мощность. Самые мощные устройства за один час работы могут перекачивать объём до 25 м3 жидкости. Современные модели удобны в эксплуатации и практически не требуют вмешательства во время работы

Назначение дренажного оборудования

На загородных территориях люди часто сталкиваются с проблемой подтопления приусадебных участков, затопления низких плоскостей и прочими неприятностями. Для решения таких неприятностей используют дренажные насосы. Благодаря их конструкции они получили уникальную возможность работать с грязной водой, поэтому беспокоится, не придётся.

В зависимости от модели они комплектуются сетками разной фракции, что предотвращает попадание вовнутрь частиц с диаметром больше, чем они смогут через себя пропустить.

Также, такой тип оборудования применяется для быстрого и эффективного наполнения емкостей. Производительность даже самого слабого агрегата преподнесёт не менее 5 кубических метров полезной работы.

Чугунные устройства имеют возможность работать с более загрязнённой водой

Применяют их на стройках, за городом, с целью откачивания котлованов после дождей. В быту можно освободить затопленный подвал. Существует более расширенный профиль дренажных насосов – фекальные, с их помощью можно выкачать отходы жизнедеятельности.

Устройство дренажного насоса

Дренажные насосы бывают погружные и поверхностные, бытовые и промышленные. Принцип работы у них одинаковый, разница в размере конструкции и производительности. Крыльчатка приводится в движение посредством ее вращения электроприводом.

В качестве привода может использоваться электродвигатель, бензиновый или дизельный двигатель, а также вал отбора мощности сельскохозяйственной техники. Двигатель не влияет на принцип работы устройства. Итак, рассмотрим на примере всем известного бытового варианта с электроприводом.

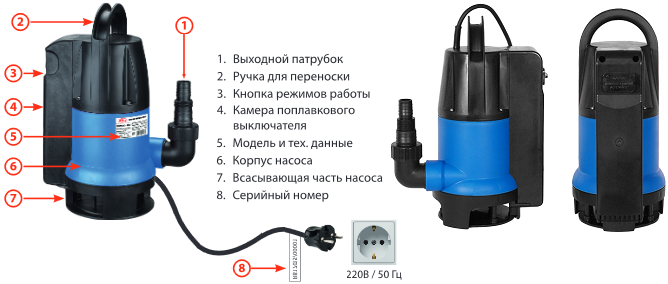

Принципиальная схема конструкции дренажного бытового насоса с поплавком

Дренажное устройство может быть изготовлено из пластика, нержавеющей стали и чугуна. Пластиковые и стальные аппараты, используются для откачки более чистых вод, к примеру, можно осуществлять полив огорода из дренажного колодца.

Чугунные приборы выполнены более капитально и работают с максимально грязной водой. Аппарат имеет несколько основных частей, отметим главные:

Крыльчатка бытового дренажного насоса

1. Корпус двигателя – в нём установлен статор устройства, неподвижная часть электромотора. Все узлы конструкции крепятся к корпусу.
2. Крышка корпуса двигателя – фиксируется болтами, имеет уплотнительную резинку, благодаря которой место соединения с корпусом остаётся герметичным. Таит под собой электрический рабочий конденсатор и место подключения двигателя к проводу питания сети.
3. Корпус насоса – узел, который отвечает за контакт с перекачиваемой средой. В корпусе насоса расположено рабочее колесо. С валом электродвигателя вал насоса соединён специальным торцевым уплотнителем. Благодаря сальникам вода не попадает в соседнюю камеру.
4. Масляная камера – переназначена для охлаждения и смазки торцевого уплотнителя.
5. Опора насоса – применяется только в чугунных устройствах.
6. Электрический двигатель – состоит из ротора и статора
7. Подшипники – обеспечивают плавное скольжение ротора для передачи вращения рабочему колесу.
8. Конденсатор – пусковой рабочий конденсатор для двухфазного электродвигателя двигателя создаёт пусковой ток и помогает двигателю войти в стабильные условия работы.

Электрическая схема дренажного насоса

В бытовом устройстве установлен однофазный двигатель с пусковой обмоткой — это так называемый двухфазный двигатель. Запускается он благодаря конденсатору, установленному последовательно к пусковой обмотке. Электрическая схема дренажного насоса с поплавком довольно проста, рассмотрим её:

Схема дренажного насоса с пусковым конденсатором

Поплавок прибора служит автоматическим выключателем. Обязательным условием монтажа является расположение прибора так, чтобы вокруг него было не менее 50 см свободного пространства вокруг. Делается это для того, чтобы поплавок мог относительно свободно перемещаться.

В случае его соприкосновения с окружающими преградами или выступами в яме, в которой он находиться, автоматический выключатель может зацепиться и не сработать. В таком случае работа устройства продолжится даже после окончания воды в месте работы. В устройстве нет предусмотренной защиты холостого хода, а в простых устройствах даже может быть не установлено термореле. Такая ситуация может привести к поломке аппарата.

Автоматический выключатель устанавливается в разрыв нулевого провода

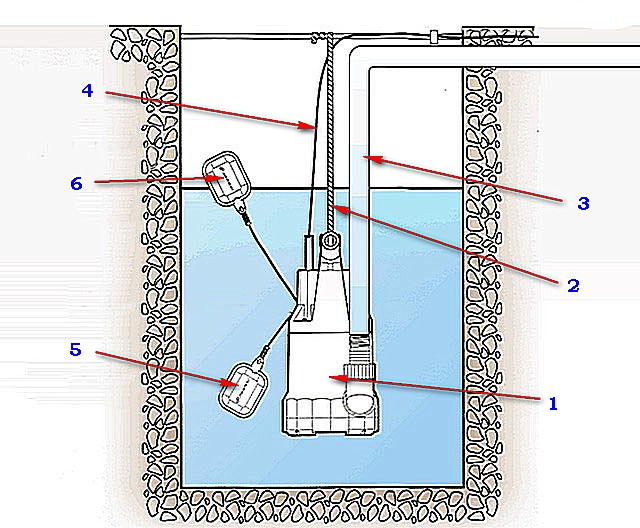

Применение дренажного насоса в дренажном колодце

Подключение дренажного насоса к электросети осуществляется через автоматический выключатель – это обезопасит вас от выгорания проводки в случае возникновения короткого замыкания.

Благодаря электрической схеме погружного насоса с поплавком, устройство работает автоматически без вмешательства человека. Одним из распространенных способов применения – установка такого оборудования в дренажных колодцах, для наполнения емкостей или полива огорода.

В данном случае насос будет дожидаться пока, наполнится колодец и посредством поднятия поплавка в зависимости от степени заполнения колодца, он произведёт автоматический пуск устройства, когда колодец заполнится достаточным количеством жидкости. По окончании процесса поплавок опустится вместе с падением уровня воды и устройство отключится.

Благодаря автоматическому выключателю насос сам будет включаться при заполнении такого колодца

Электрическая схема дренажного насоса и методы защиты

Применения термореле – отличная дополнительная защита от перегрева обмотки вашего устройства. Благодаря выносному датчику, который установлен на статоре оборудования, в случае длительного перегрева устройство поймет, что необходимо отдохнуть, и реле разомкнет контакты. Повторный пуск осуществится, только когда аппарат остынет.

Применение термореле довольно распространённый и эффективный тип защиты. Монтаж термореле можно произвести самостоятельно, схема включения в цепь ниже. При покупке проконсультируйтесь с менеджером о тонкостях установки данного типа.

Схема проводки дренажного насоса с подключением термореле

Также, существует защита по току. Есть масса вариантов исполнения токового реле. Они применяются в целях безопасности электрооборудования. К примеру, если насос заклинит, то электропривод будет стремиться его провернуть и запустить заново.

При этом ток в цепи начнёт резко расти, как раз в этом случае сработает токовое реле и прекратит подачу напряжения в цепь, таким образом, реле предотвратит перегорание обмотки двигателя. Устанавливать такую защиту или нет дело ваше, знайте, что такая защита есть.

Поплавок дренажного насоса представляет собой простой выключатель, механизмом включения и отключения которого служит железный круглый шарик, который катается в посадочном месте

Мощные модели дренажных трёхфазных насосов могут не иметь в комплекте поплавка. В таком случае подключение выносного автоматического выключателя осуществляется при помощи магнитного пускателя.

В данной схеме используется магнитный пускатель, потому что пусковой ток очень большой и контакты поплавка попросту расплавятся при первом включении. Сигнализатор уровня воды подаёт сигнал на контакты магнитного пускателя, который, в свою очередь, замыкает силовые контакты электропривода. Рассмотрим схему подключения насоса:

Электрическая схема погружного насоса с поплавком

Неисправности дренажных насосов

Все устройства в мире, которые применяются в работе, нуждаются в обслуживании, ремонте и надлежащему отношению к ним. Всегда внимательно читайте с технический паспорт изделия, он находится в комплекте с прибором.

В паспорте изделия расписаны допустимые нагрузки и указаны правильные условия эксплуатации. Придерживаясь этих правил ваше устройство будет служить максимально долго, но все же от неполадок не застраховано ни одно устройство, рассмотрим основные:

1. Устройство работает, но не качает воду.
2. Устройство не издает никаких звуков и не работает.
3. Прибор вибрирует и греется при работе.
4. Аппарат стал создавать плохой напор.
5. Аппарат отключается при работе или выбивает автоматический выключатель.

Рассмотрим более подробно, почему возникают такие ситуации, и какие действия необходимо предпринять в таком случае.

Поверхностный дренажный электрический насос итальянского производства компании WILO

Устройство работает, но не качает воду

Такая неполадка, скорее всего, связана с забитой всасывающей поверхностью или патрубком. Для того чтобы удостовериться, проверьте нижнюю часть вашего устройства или вытрусите всасывающий патрубок. Камни водоросли или грязь с годами откладывается на любой защитной сетке, возможно, это и служит поводом для отсутствия напора.

Второй момент более серьёзный, возможно, лопасти крыльчатки пришли в негодность, проверить это можно после того, как вы очистите устройство от мусора и вскроете его. Обычно замена крыльчатки недорогое удовольствие, а замена займёт у вас полчаса.

Изделия из нержавеющей стали обычно качественнее своих пластиковых братьев и работают с большей фракцией мусора в воде

Устройство не издаёт никаких звуков и не работает

Скорее всего, нет питания на электроприводе. Возможно, переломлен кабель или питание в сети не приходит до точки подключения. Проверьте сеть. Для того чтобы проверить кабель достаточно достать насос, вытереть его насухо, вскрыть конденсаторную крышку и измерить напряжение на входе в устройство. Если напряжение есть – то дело в обмотке двигателя. Мотор, скорее всего, придётся заменить.

Прибор вибрирует и греется при работе

Если вы заметили такие погрешности в работе аппарата, срочно отключите его питание. Возможно, разбито рабочее колесо – необходимо заменить. Также, причиной такой неполадки, является разбитый подшипник устройства, этот момент мы сможем проверить, только разобрав устройство. Работа в таком режиме категорически запрещена. Спасать потом будет нечего.

Дренажный насос используется для забора воды из водоёма. В качестве привода используется вал отбора мощности трактора

Аппарат стал создавать плохой напор

Напор ухудшается по мере засорения внутренних частей устройства грязью, либо при частичном разоружении рабочего колеса устройства. В таком случае не стоит использовать данный прибор, пока вы не произведёте профилактику устройства. Сделать это совершенно просто и недолго.

Аппарат отключается при работе или выбивает сеть

Следует более подробно ознакомиться с конструкцией аппарата, возможно, в нём установлена защита от перегрева и он просто уходит в защиту из-за того, что не справляется с поставленной задачей.

Также, может произойти разгерметизация устройства и вода, попавшая в корпус, вызывает временное короткое замыкание, в результате которого и срабатывает автоматический выключатель. В любом случае необходимо разбирать и прозванивать цепь мультиметром.

Дренажные фекальные насосы

Фекальные насосы используют для откачивания канализационных вод. Они также обладают существенными характеристиками производительности и благодаря уникальной конструкции могут работать с крупными отходами. Размер перерабатываемых частиц достигает 35 мм.

Благодаря работе измельчителя крупные отходы не перекроют всасывающую камеру, будут раздроблены и утилизированы в нужном направлении. Существуют поверхностные и погружные насосы. Эти аппараты хорошо себя зарекомендовали и обширно применяются среди населения.

Изготавливаются такие устройства из высокопрочных материалов и имеют большой вес. Корпус изготовлен из чугуна и полностью герметичен. Такие насосы достаточно долговечны и хорошо справляются со своей работой. Они являются полными аналогами дренажных насосов, разница лишь в корпусе и измельчительном ноже.

К примеру фекальный насос Джилекс 140/6 5400

Благодаря установочной площадке, устройство можно грузить на самое дно выгребной ямы. Измельчитель справится с крупными отходами, а крупная сетка не даст попасть под лопасти случайным кускам металла

Коротко о главном

Дренажные агрегаты незаменимые помощники для работы по перемещению больших и не особо чистых запасов воды. Сегодня мы коротко пробежались по устройству приборов узнали, что бывают поверхностные и погружные устройства, бытовые и промышленные.

Посмотрели, какая из себя электрическая схема дренажного насоса, разобрались с методом подключения конденсатора, узнали, что такое тепловая и токовая защита и привели пример фекального устройства.

Фекальные аппараты близкие родственники дренажных насосов, в устройство которых добавлен измельчитель твёрдых частиц, который добавил ему возможности работать в более густой и твёрдой среде. Фекальные аппараты изготавливаются в прочном корпусе и способны выкачать выгребную яму объемом 1 кубический метр за три минуты.

Итак, друзья на этом будем заканчивать. Надеемся, эта статья вам помогла, и вы нашли интересующий вас материал.

Выбрать дренажный насос Вы можете тут.

Нам хотелось узнать, о каких тонкостях, схемах подключения и методах усовершенствования данной техники известно вам? Мы слышали, что используют данное оборудование в паре для выкачки небольших прудов, подключив через магнитный пускатель. Так ли это? Будем признательны вашему ответу.

Как проверить дренажный насос: конденсатор, обмотку мультиметром, поплавок и др.

ГК Энергопроф

Москва, Мироновская 25
105318
Москва

8 (495) 150-02-98
mail@prof-pump. ru

Заказ звонка

---

Оставьте свой номер телефона и наш специалист перезвонит Вам в течение 15 минут

Нажимая на кнопку «Жду звонка», вы соглашаетесь с условиями пользовательского соглашения

Получить скидку

---

Для уточнения Вашей скидки позвоните нам по номеру
8 (495) 150-02-98
или просто оставьте свой номер телефона и мы Вам перезвоним

Нажимая на кнопку «Жду звонка», вы соглашаетесь с условиями пользовательского соглашения

Запросить цену

---

Для уточнения стоимости позвоните нам по номеру
8 (495) 150-02-98
или просто оставьте свой номер телефона и мы Вам перезвоним

Нажимая на кнопку «Жду звонка», вы соглашаетесь с условиями пользовательского соглашения

Дренажные насосы, чаще всего, работают в сложных условиях и с высокими эксплуатационными нагрузками. В ходе эксплуатации необходимо контролировать технические характеристики, которые проверяются с помощью испытаний. Тестирование проводят по разным причинам: во время технического обслуживания, после ремонта, при подозрении на неисправность. Но вне зависимости от причин все испытания выполняются по установленному стандарту, регламентирующему условия контроля и использование измерительных приборов.

Проверке подлежат все основные узлы:

• асинхронный электродвигатель;
• вал с торцевым уплотнением;
• рабочее колесо;
• автоматика и поплавковый выключатель.

Дренажные насосу имеют моноблочную герметичную конструкцию. Внутри корпуса размещен электродвигатель и насосный механизм. Для предотвращения протечек все соединения тщательно подгоняются и уплотняются.

Проверка насоса на надежность

Перед вводом насоса в эксплуатацию после ремонта или при установке новой техники выполняют обязательные испытания по стандартной процедуре с определением основных технических характеристик.

Проверку начинают с внешнего осмотра корпуса, креплений сборочных узлов и деталей, качества защитных покрытий. После этого производится обкатка конструкции на работоспособность и определение напорной, энергетической и кавитационной характеристик.

Гидростатические испытания чистой холодной водой проводят в течение 10 минут при выдержке давления. Испытательное давление соответствует не менее полуторократному максимально допустимому рабочему давлению.

При проведении проверки другой жидкостью тестируются:

• уровень вибрации;
• температура подшипников;
• утечка уплотнений.

Перед установкой дренажный насос проверяют пробным запуском. У погружных моделей он производится без погружения в течение 10 секунд. Это необходимо для проверки вращения электродвигателя.

Пробный пуск двигателя дренажного насоса

Перед проверкой насос и трубопровод на входе заполняются водой. После этого включается двигатель, а после достижения необходимой частоты вращения открывается кран манометра.

В ходе проверки контролируют:

• температуру и вибрацию подшипников;
• величину утечки через уплотнение;
• герметичность всех соединений.

Опробование работы производится в течение 1 часа в разных режимах. Нагрев подшипниковых узлов не должен превышать 80 оС.

Проверка перед запуском в эксплуатацию

Перед использованием дренажного насоса внимательно осматривают корпус, детали гидравлической части и двигатель. Если у вала обнаруживаются трещины, то требуется его замена. Искривление ротора усправляют механической и термической правкой. Рабочие колеса пригодны к работе, если не имеют трещин, а износ лопаток и дисков составляет не более 25 % от первоначальных размеров. Изгиб лопаток не допускается. Места, поврежденные коррозией, зачищают и производят наплавку металла с последующей обработкой и балансировкой конструкции. трещины заваривают.

Если техника запускается после длительного простоя ротор необходимо провернуть вручную и проверить плавность хода, отсутствие блокировки. Нужно обязательно убедиться, что в подшипниках есть смазка, а также выполнить продувку манометра. Поле заполнения насоса водой включают электродвигатель. Проверка напора производится при закрытой задвижке на входе (нулевой подаче) по показаниям манометра. После этого задвижку открывают и устанавливают номинальный рабочий режим. При необходимости регулируют давление жидкости системы охлаждения.

Контроль работоспособности насоса производят ежедневно, проверяя:

• показания приборов;
• герметичность соединений;
• утечки через сальниковое уплотнение;
• нагрев подшипников.

Если при эксплуатации возникают резкие колебания стрелки манометра, повышенный шум и вибрация, то это свидетельствует об аварийной ситуации. В этом случае работу останавливают для выявления и устранения неисправностей.

Наиболее распространенные поломки дренажных насосов

Поломки насосов возникают из-за чрезмерного количества абразивных частиц в жидкости, агрессивности рабочей среды, превышения допустимой температуры эксплуатации или размещения ниже допустимого уровня. При длительной работе неизбежно возникают коррозия и эрозия внутренних поверхностей корпуса и рабочего колеса, деформация вала двигателя, протечки.

Наиболее распространены следующие поломки:

• повышение протечки сальникового торцевого уплотнения, что свидетельствует об износе набивки и необходимости ее замены;
• повышенные шум и вибрация указывают на нарушение соосности валов насоса и двигателя, устраняется их центрированием;
• чрезмерный нагрев подшипников возникает о некачественной или избыточной смазке, износе узла, — заменяют смазку или подшипник;
• колебание стрелки манометра возможно из-за попадания внутрь воздуха через неплотности подводящей трубы, для устранения затягивают фланцы или заменяют уплотнение.

Если рабочие характеристики насоса не соответствуют заявленным в документации, нужно проверить правильность подключения фаз и при необходимости переключить провода. Причиной низкого давления может быть недостаточная частота вращения, и нужно отрегулировать режим электропитания.

Чрезмерное энергопотребление по причине завышенной мощности возникает при чрезмерной подаче, несоосности валов, износе элементов рабочего колеса, сальниковой набивки или подшипника. Изношенные элементы подлежат замене, а подача регулируется задвижкой на выходном напорном трубопроводе.

Обязательному устранению подлежит чрезмерная вибрация по причине разбалансировки ротора и рабочего колеса. Она возникает из-за дефектов обработки поверхностей, небрежной сборки, дефектов металла в виде раковин, неравномерного коррозионного износа или загрязнения продуктами рабочей среды. Разбалансированное состояние механизма приводит к сокращению срока службы подшипника в 2-3 раза. В дальнейшем это приводит к поломке двигателя.

Устранение кавитации

При недостаточном давлении на входе дренажного насоса и большом расходе жидкости возникает кавитация, сокращающая срок службы рабочего колеса. Вдоль лопаток рабочего колеса образовываются и схлопываются пузырьки газа. Выделяющаяся энергия разрушительно действует на поверхности лопастей, которые подвергаются тепловому, электрохимическому, ударному воздействию. Наиболее устойчивы к кавитации детали из нержавеющей стали, наименее — чугуна. Из-за возникающих повреждений значительно ухудшается производительность. Причиной может служить плохой отвод тепла в резервуаре, слишком длинный входной патрубок, низкий уровень воды и попадание воздуха на входе, засор канала, слишком высокая температура перекачиваемой жидкости. Для устранения проблемы насос нужно демонтировать и осмотреть рабочее колесо, уплотнение вала и подшипники. Ущерб заметно возрастает при работе с агрессивными жидкостями и наличием абразивных включений. В таких ситуациях часто требуется полная замена колеса.

Для предотвращения кавитации производят расчет оптимальной высоты подъема жидкости при всасывании и минимально допустимого давления без риска образования пузырьков. Расчеты выполняются с учетом температуры, плотности и теплоемкости рабочей среды.

Проверка двигателя

Асинхронные двигатели рассчитаны на срок службы 15—20 лет при соблюдении условий эксплуатации. Однако в реальной жизни на их работу негативно влияет плохое качество питающего напряжения, технологические перегрузки, недостаточный отвод тепла, повышенные влажность и температура, из-за чего возникают поломки.

Все неисправности можно разделить на механические и электрические. К механическим поломкам относятся дефекты корпуса и вала, повреждение подшипников. Из-за этого двигатель начинает вибрировать и сильнее греться. К электрическим повреждениям относят межвитковые замыкания, выход из строя конденсатора, пробои или снижение сопротивления изоляции.

Проверить асинхронный двигатель дренажного насоса можно с помощью таких современных приборов как мультиметр, омметр, тепловизор. Тестовую диагностику производят измерением сопротивления изоляции и обмоток, токов утечки и др. Такой метод диагностики не требует отключения и демонтажа насоса.

Перегрев электродвигателя определяют при помощи тепловизора. Для устранения неисправности нужно снизить напряжение в сети до номинального или улучшить отвод тепла. При межвитковом замыкании местами перегревается обмотка статора. Главный признак — разница значений тока в фазах.

Межвитковое замыкание можно диагностировать визуально. Корпус двигателя разбирается для обнаружения сгоревшей части обмотки. Эту неисправность нужно устранить быстро, поскольку вскоре двигатель начинает дымиться, и существует риск возникновения пожара.

Если двигатель гудит, но не запускается, нужно знать, как проверить конденсатор на дренажном насосе. Для этого сначала отключают пусковую автоматику и производят повторный запуск. Если насос начал работать, то причина в конденсаторе, который потребуется заменить на аналогичный. Подробно об этом можно посмотреть на видео.

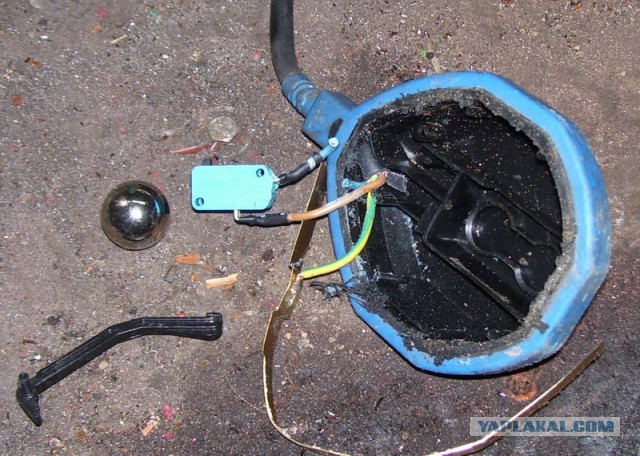

Как проверить поплавок на дренажном насосе

Если автоматика не срабатывает, то в первую очередь нужно проверить, нет ли помехи для свободного перемещения поплавка. Возможно, причиной неисправности стало загрязнение, и устройство нуждается в прочистке. Если это не помогло, требуется ремонт поплавкового выключателя. Наиболее частые поломки:

• подгорание контактов;
• повреждение датчиков;
• разгерметизация корпуса и попадание влаги внутрь;
• повреждение кабеля.

В большинстве случаев поплавковый механизм меняют в сборе.

Если самостоятельная проверка насосного оборудования не помогла выявить причины неисправностей или вы не смогли отрегулировать рабочие параметры, обращайтесь к специалистам сервисного центра. Помните, что непрофессиональный ремонт зачастую усугубляет ситуацию и приводит к еще большим затратам.

Как работает поплавковый выключатель дренажного насоса?

Рис. 1: Поплавковый выключатель

Поплавковый выключатель водоотливного насоса регулирует уровень воды в приямке подвала. Поплавковый выключатель сигнализирует о включении дренажного насоса и выталкивает воду из приямка, когда он наполняется. В данной статье рассматриваются типы поплавковых выключателей водоотливных насосов, ремонт и критерии выбора.

Содержание

• Что такое дренажный насос?
• Поплавковый выключатель в дренажном насосе
• Поплавковый выключатель погружного насоса, тип
• Правильный выбор поплавкового выключателя погружного насоса
• Что вызывает отказ поплавковых выключателей дренажного насоса?
• Часто задаваемые вопросы

• поплавковые выключатели

Что такое дренажный насос?

Подвальные помещения содержат отстойник, в котором скапливается избыточная вода и влага из земли. Дренажный насос откачивает воду, собранную в отстойнике. Выгребные ямы решают проблему сырости в районах, где подвальные помещения затапливаются регулярно. Дренажный насос откачивает воду из отстойника и перекачивает ее в сухие колодцы или ливневые стоки.

Поплавковый выключатель в дренажном насосе

Рис. 2: Поплавковый выключатель на погружном дренажном насосе.

Поплавковый выключатель дренажного насоса обнаруживает затопление подвального резервуара. Переключатель плавает на поверхности воды или в воде и перемещается в зависимости от уровня воды в резервуаре. Когда уровень воды поднимается, поплавковый выключатель поднимается вместе с ним. Когда уровень воды поднимается достаточно высоко, переключатель внутри поплавка замыкается и включает дренажный насос, который опорожняет резервуар. Когда уровень воды падает достаточно низко, переключатель внутри поплавка размыкается и останавливает насос — этот цикл повторяется. Прочтите нашу статью о поплавковых выключателях, чтобы узнать больше о работе и различных типах поплавковых выключателей.

Типы поплавковых выключателей погружных насосов

Типы поплавковых выключателей зависят от функции и конструкции. Функция переключателя зависит от его проводки, то есть от того, нормально он разомкнут или нормально замкнут. Конструкция переключателя может быть привязной, вертикальной, диафрагменной или электрической. Любая из этих конструкций может быть нормально открытой или нормально закрытой.

Функция

Поплавковый выключатель подкачки

Поплавковые выключатели подкачки (нормально замкнутые) работают с дренажными насосами, которые заполняют накопительный бак. Поплавковый выключатель подкачки находится в верхней части накопительного бака. По мере повышения уровня воды поплавковый выключатель поднимается внутри резервуара. Переключатель внутри поплавка размыкается, отключая насос и предотвращая дальнейшее наполнение накопительного бака. Питание дренажного насоса сначала направляется к поплавковому выключателю в верхней части бака, а затем к насосу, который наполняет накопительный бак.

Поплавковый выключатель откачки

Поплавковый выключатель откачки (нормально разомкнутый) работает с насосами, опорожняющими бак. Поплавковый выключатель отключает насос до того, как в нем полностью закончится вода, и он начнет всасывать воздух. Насос может потерять свою производительность из-за всасывания воздуха, что сократит срок его службы. Поплавковые выключатели откачки устанавливаются примерно на 101–152 мм (4–6 дюймов) выше всасывающей линии насоса. Переключатель внутри поплавка замыкается при повышении уровня воды. Замкнутое соединение внутри переключателя подает питание на насос. Насос включается и удаляет воду из бака. Когда уровень воды падает, выключатель внутри поплавкового выключателя опускается, внутренний выключатель размыкается, и насос выключается.

Конструкция

Привязной поплавковый выключатель

Привязной поплавковый выключатель имеет поплавковый элемент, который опускается и поднимается вместе с уровнем воды в отстойнике. Переключатель создает замкнутый контур, который запускает насос, когда уровень превышает заданную высоту. Механизм переключения представляет собой плавающий полый корпус со стальным шариком внутри. Плавающий элемент крепится к насосу с помощью шнура. Когда поплавок поворачивается, внутренний шар перемещается под действием силы тяжести и приводит в действие электрический переключатель. Изменение длины шнура определяет диапазон уровней переключателя.

Основной недостаток привязных переключателей заключается в том, что для их перемещения вверх и вниз требуется большая чаша. Чем длиннее шнур, тем выше риск того, что поплавок зацепится за предметы внутри раковины. Прочитайте нашу статью о проводке поплавкового выключателя для получения дополнительной информации о том, как подключить поплавковые выключатели.

Рис. 3: Привязной поплавковый выключатель

Вертикальный поплавковый выключатель

Вертикальный поплавковый выключатель типичен для небольших бассейнов с небольшим диапазоном уровней. Самые простые конструкции имеют плавающий элемент, который через стержень соединяется с выключателем. Когда плавающий элемент поднимается, стержень давит на рычаг, который приводит в действие электрический выключатель.

Другие конструкции имеют плавающий элемент, который скользит по стержню. Плавающий элемент содержит постоянный магнит, который приводит в действие герконы, когда он пересекает заданные точки на стержне.

По сравнению с привязными поплавковыми выключателями, вертикальные поплавковые выключатели подходят для небольших бассейнов с небольшой глубиной. Потребляемая площадь ограничена длиной стержня. Они могут быть более точными, чем привязанные переключатели.

Рис. 4: Вертикальный поплавковый выключатель

Мембранный выключатель

Как следует из названия, мембранный переключатель имеет диафрагму, которая отклоняется под давлением. Когда уровень повышается, увеличение давления вызывает отклонение диафрагмы и срабатывание переключателя.

Рис. 5: Мембранный поплавковый выключатель

Электронный выключатель

В электронных выключателях почти нет движущихся частей, что значительно повышает надежность. Переключатель содержит щупы на длине, на которую переключатель должен включиться. Небольшой ток подается на зонды, которые начинают течь, когда зонды находятся в воде. Датчик измеряет электрическое сопротивление и сравнивает его с заданным значением для обнаружения наличия воды.

Рисунок 6: Электронный поплавковый выключатель

Выбор подходящего поплавкового выключателя для погружного насоса

Помимо знания того, должен ли поплавковый выключатель срабатывать в нормально разомкнутом или нормально закрытом положении, при выборе подходящего поплавкового выключателя для дренажный насос.

• Размер насоса: Проверьте номинал поплавкового выключателя и убедитесь, что он соответствует номинальной мощности водоотливного насоса. Использование поплавкового выключателя на отстойнике с более высоким номиналом может сократить срок службы выключателя. Насосы с более высокой мощностью нуждаются в поплавковом выключателе с внутренним выключателем, способным выдерживать более высокую мощность, протекающую по контуру. Чтобы определить необходимый размер поплавкового выключателя, проверьте номинальную мощность/ампер дренажного насоса.
• Разъем насоса: Разные напряжения и страны имеют разные типы разъемов, поэтому необходимо убедиться, что разъем для поплавкового выключателя имеет тот же стиль, что и насос. Комбинированный поплавковый выключатель подключает вилку поплавкового выключателя к стандартной сетевой розетке. У комбинированной вилки с одной стороны есть штырьки, а с другой — дополнительная розетка. Коннектор позволяет пользователю отсоединять шнуры от стены, разделять их и подключать насос напрямую к розетке без выключателя, тем самым позволяя тестировать насос самостоятельно.
• Длина шнура: Соединение нескольких шнуров для создания электрического соединения во влажной среде может создать серьезные проблемы с безопасностью. Обязательно приобретите поплавковый выключатель с достаточной длиной шнура.
• Поплавковый выключатель с широким или узким углом: Поплавковые выключатели с узким углом могут вызывать включение или выключение насоса даже при незначительных изменениях уровня воды, таких как рябь. Быстрое включение и выключение насоса может повредить его и сократить срок его службы. Для широкоугольного поплавкового выключателя уровень воды должен измениться на несколько дюймов, чтобы поплавковый выключатель включился или выключился.
• Качество и тип используемой жидкости: Поплавковый выключатель для питьевой воды должен иметь соответствующий номинал. Кроме того, приобретите поплавковый переключатель для правильной температуры при установке переключателя в горячих жидкостях.

Что вызывает отказ поплавкового выключателя дренажного насоса?

Поплавковые выключатели дренажного насоса со временем выходят из строя по разным причинам.

• Внешнее вмешательство: Плавающий элемент запутался в резервуаре. Часто он застревает между насосом и стенкой резервуара и не может подняться или опуститься до желаемого уровня. Эту проблему можно легко решить вручную.
• Износ поплавкового выключателя: Поплавковый выключатель может перестать реагировать на подъем и опускание воды в поддоне после множества циклов подъема и опускания. Кроме того, компоненты переключателя могут выйти из строя механически. В этом случае замените поплавковый выключатель.
• Отключение питания: Поплавковый выключатель и насос являются электромеханическими устройствами. Оборудование не работает точно, чтобы слить воду во время сбоя питания.

Прочтите нашу статью о замене поплавкового выключателя, чтобы узнать больше об устранении неполадок, устранении неполадок и замене поплавкового выключателя.

Часто задаваемые вопросы

Нужен ли поплавковый выключатель для дренажного насоса?

Да, поплавковый выключатель обеспечивает включение отстойника и слив воды из отстойника. Поплавковый выключатель также может быть подключен для заполнения выгребной ямы, когда уровень воды падает.

Каков срок службы поплавкового выключателя дренажного насоса?

При плановом обслуживании поплавковые выключатели дренажных насосов могут работать до десяти лет.

Насколько большим должен быть поплавок дренажного насоса?

Подвесьте поплавковый выключатель на несколько дюймов выше верхней части двигателя водоотливного насоса. Точная высота варьируется в зависимости от размера выгребной ямы и мощности двигателя.

• поплавковые выключатели

Zoeller 105-0001 — 1/3 л.с. (M53) Система выносного сливного/дренажного насоса с вертикальным поплавковым выключателем

Больше просмотров

Zoeller 105-0001 — 1/3 л. с. (M53) Система удаленного сливного/дренажного насоса с вертикальным поплавковым выключателем

Модель: 105-0001
UPC: 053514012953 самый универсальный система сбора воды. Нет необходимости копать яму для отстойника или перенаправлять канализационные трубы. Эта компактная система включает в себя все необходимое для удаления воды из мест, где нет самотечной канализации. Отлично подходит для барных раковин, поддонов для белья или удаления конденсата. Впускные фильтры не нужно чистить, а простые компрессионные фитинги обеспечивают быструю и беспроблемную установку. В качестве дополнительного бонуса P-ловушка может быть размещена внутри резервуара, если это необходимо.

Описание

Детали

Zoeller M105-0001 Особенности и преимущества



• Насосы для лотков для стирки, мойки баров, уборных, удаления конденсата кондиционеров и осушителей воздуха. Также может использоваться совместно с посудомоечными машинами и мусоропроводами.
• Нет входных фильтров или сеток, которые нужно чистить
• Дополнительный верхний или боковой вход
• Может быть установлен с внутренним сифоном
• Автоматические насосы с уплотнениями шнура бака
• Все крепежные детали для легкой сборки
• Раковина и крышка из полипропилена
• Внутренняя сливная трубка к крышке
• Обратный клапан (30-0181) В комплекте
• Простая установка, не нужно копать отстойник



Характеристики насоса (модель 53)



• Пропускает ворс для белья
• Автоматический поплавковый механический выключатель
• 9 футов (3 м), внесен в список UL, 3-жильный кабель и вилка (стандартный шнур 15 футов [5 м] для модели 98)
• Винты из нержавеющей стали, защитный кожух, рукоятка и рычаг переключателя
• Проходит сферические твердые частицы 1/2 дюйма (12,7 мм)
• Выход 1-1/2” NPT
• 1550 об/мин для серии 50
• Незасоряющаяся вихревая крыльчатка
• Стеклонаполненное полипропиленовое основание со встроенным сетчатым фильтром
• Номинальная температура 130 °F (55 °C)
• Насос, внесенный в список UL и cCSAus



Раковина:



• Полипропиленовая конструкция
• Коррозионностойкий
• Высокая производительность
• Герметичная крышка из полипропилена
• Вентиляционное отверстие 2” NPT
• Выход 1-1/2” NPT
• 1-1/2” компрессионная накладка для верхнего и бокового впуска.
• Резьбовые соединения для легкой установки
• Может быть установлен с внутренним сифоном для экономии места
• Газонепроницаемая крышка
• Номинальная температура 130 °F (55 °C)
• Подходит для большинства раковин
• Бассейн выдерживает испытание штабелем 10 футов (3 м) – модели 104 и 132 не проходят испытание штабелем 10 футов (3 м)



Обратный клапан (30-0181)



• Полнопроходная конструкция
• 1-1/2” или 1-1/4” скользящее соединение x скользящее соединение
• Конструкция из ПВХ

  Zoeler M53 (в комплекте) Технические характеристики

     ОСНОВАНИЕ
Минимальный размер отстойника: 18 дюймов
     ДВИГАТЕЛЬ
Мощность: 3/10
Вольт: 115
Фаза: 1Ph
Гц: 60 Гц
Рабочий ток: 9,7
Режим работы: Автоматический
Об/мин: 1550
Тепловая защита: 9009 1 ДА
Длина шнура питания: 9 футов
Тип шнура: Перечислен UL, 3-жильный шнур и вилка
Безмасляный двигатель: НЕТ
Пусковой ток: 25,9
     НАСОС
Материал корпуса: Чугун
Размер для работы с твердыми частицами: 0,5 дюйма
Тип поплавка: Вертикальный поплавок
галлонов в час @ 0 футов: 2680
галлонов в час @ 5 футов: 2680
галлонов в час при 10 футах: 2040
галлонов в час при 15 футов: 1140
Макс.
