Как работает разрядник? Статья от экспертов автосервиса Дефектов-нет в Москве

В электрических сетях довольно часто наблюдается появление импульсных всплесков напряжения, вызванных различными причинами: коммутацией аппаратуры, атмосферными разрядами и прочими факторами.

Несмотря на то, что такие перенапряжения носят кратковременный характер, они способны вызвать пробой изоляции с последующим коротким замыканием и разрушительными последствиями.

Одним из вариантов предотвращения негативных последствий могло бы стать использование более надежной изоляции, однако этот способ значительно увеличивает стоимость всего оборудования. Поэтому наиболее оптимальным вариантом стали разрядники, назначение которых зависит от области их применения. Основной функцией этих устройств является ограничение перенапряжений в электрических сетях и установках.

Содержание статьи:

- Общее устройство и принцип работы
- Технические характеристики газовых разрядников
- Виды разрядников

Общее устройство и принцип работы

Высокочастотное оборудование защищается не только молниеотводами, но и с помощью высоковольтных разрядников. Каждый из них состоит из двух основных частей – электродов и устройства для гашения дуги.

Один из электродов устанавливается на защищаемую цепь, а к другому подводится заземление. Между ними образуется пространство, известное как искровой промежуток. Когда напряжение достигает определенного значения, наступает пробой искрового промежутка между двумя электродами. За счет этого с защищаемого участка цепи снимается перенапряжение.

Основным техническим требованием, предъявляемым к разряднику, является определенный уровень гарантированной электрической прочности в условиях промышленной частоты. То есть, при нормальном режиме работы сети разрядник не должен пробиваться.

После пробоя в действие вступает дугогасительное устройство. Под действием импульса повышается ионизация искрового промежутка, в результате чего пробивается фазное напряжение, действующее в нормальном режиме.

Оно приводит к короткому замыканию и срабатыванию защитных устройств на этом участке. Основной задачей дугогасительного устройства как раз и является скорейшее устранение замыкания, до срабатывания средств защиты.

Широкое распространение получили конструкции газовых разрядников. В их состав входит коаксиальный элемент с незначительным разрядным промежутком, и патрон с выводом на землю. В промежутке между ними выполняется установка газоразрядного элемента в форме таблетки, заключенного в стеклянную или керамическую оболочку и оборудованного электродами с каждой стороны. Внутреннее пространство оболочки заполнено газом – аргоном или неоном.

В случае перенапряжения происходит срабатывание защиты: под действием высокой температуры в разряднике наступает резкое падение сопротивления. После этого образуется дуговой разряд с напряжением около 10 вольт. Каждый такой разрядник оборудуется собственным заземлением, в противном случае он будет бесполезен.

Во всех газовых разрядниках центральная жила коаксиального кабеля и первый электрод соединяются между собой.

Второй электрод соединяется с заземленным корпусом разрядника. Когда через устройство проходит высокий импульс с большим напряжением, происходит пробой разрядника и центральная жила кабеля в течение короткого времени шунтируется на землю. Наблюдается существенное падение значения тока, до состояния гашения дуги, после чего наступает размыкание, то есть прибор находится в непроводящем режиме.

Как правило, газоразрядная трубка считается одноразовой деталью разрядника, требующая замены после каждого срабатывания.

Технические характеристики газовых разрядников

Каждый газовый разрядник обладает специфическими электрическими свойствами и техническими характеристиками.

Номинальный импульсный ток разряда. Технические требования, предъявляемые к разряднику, определяют его способность выдерживать определенное значение импульсного тока. Отклонение от нормы имеет допустимые пределы, определяемые требованиями. Номинальное значение тока всегда указано в технической спецификации конкретного устройства.

Емкость и сопротивление изоляции. Данные параметры достигают, соответственно, свыше 10 гОм и менее 1 пФ, что делает такие устройства буквально незаменимыми при использовании в той или иной сети.

Статическое напряжение срабатывания. Данным параметром определяется тип разрядника, установленного в защитном устройстве. Его значение равно напряжению, достаточному для зажигания разрядника, при условии медленного возрастания величины напряжения.

Динамическое напряжение срабатывания. Эта величина является своеобразным пределом, когда наступает быстрый рост напряжения, при котором происходит срабатывание газового разрядника.

Виды разрядников

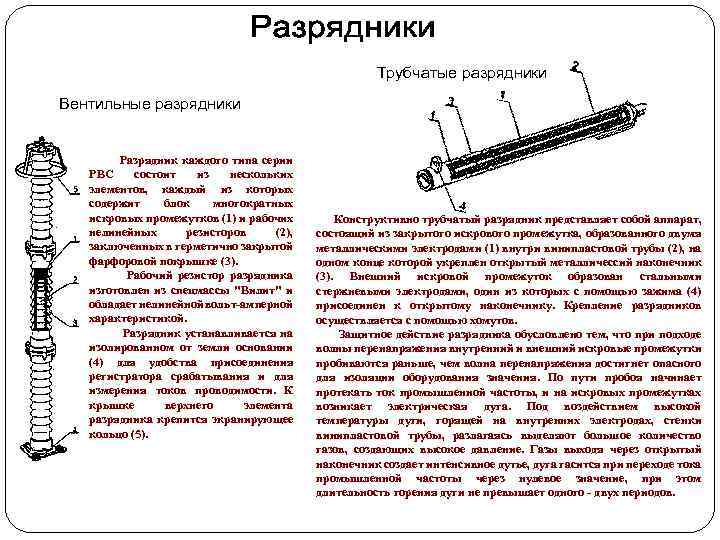

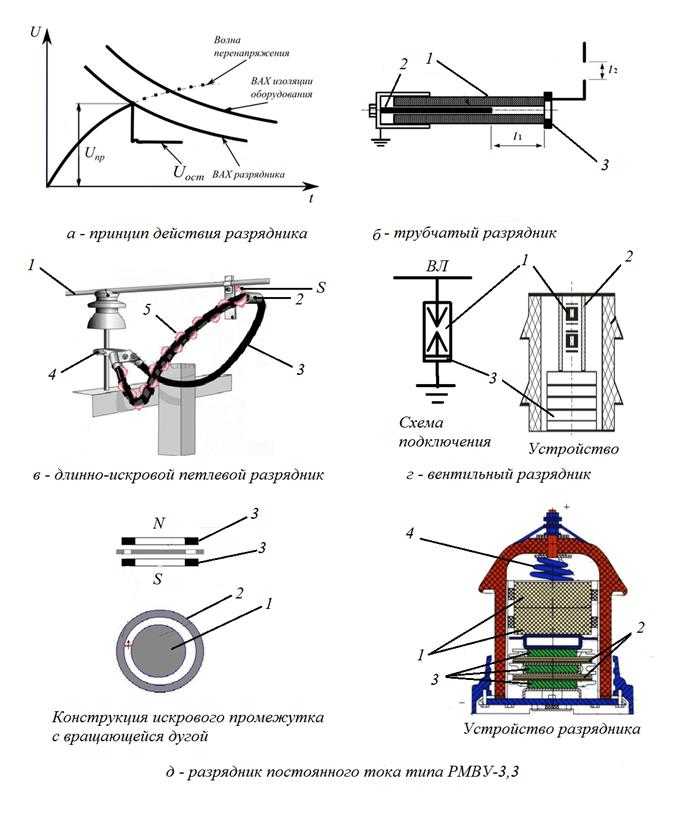

Трубчатый разрядник. Изготовлен в виде полихлорвиниловой трубки, предназначенной для гашения дуги. На каждом конце разрядника имеется по одному электроду. К одному электроду подводится заземление, а другой устанавливается на незначительном расстоянии от защищаемого участка.

Регулировка этого расстояния осуществляется в зависимости от величины напряжения на участке. В случае возникновения перенапряжения, возникает пробой сразу в двух местах – между обоими электродами и между разрядником и защищаемым участком. Действие пробоя приводит к возникновению в трубке интенсивной газогенерации, а продольное дутье, образующееся в выхлопном отверстии, вполне способно погасить электрическую дугу.

Вентильный разрядник. Конструкция включает две основные части: многократный искровой промежуток, состоящий из нескольких однократных элементов и рабочий резистор, представляющий собой последовательно набранные вилитовые диски.

Оба основных элемента последовательно соединены между собой. Рабочий резистор обеспечивается герметичной защитой от внешней среды, в связи со свойствами вилита изменять свои характеристики при повышенной влажности. При появлении перенапряжения возникает пробой многократного искрового промежутка.

Рабочий резистор выполняет задачу снижения тока до такой величины, чтобы ее могли свободно погасить искровые промежутки. Сопротивление вилита является нелинейным, оно снижается по мере увеличения силы тока. Данное свойство дает возможность пропускать больше тока при уменьшении падения напряжения. Основным достоинством разрядников этого типа считается бесшумное срабатывание при отсутствии выбросов газа или пламени.

Магнитовентильный разрядник. В его состав входят несколько блоков, соединенных последовательно, с магнитными искровыми промежутками и вилитовыми дисками. В каждом блоке имеются единичные искровые промежутки, соединенные последовательно, и постоянные магниты.

Все элементы блока размещаются в фарфоровом цилиндре. Во время пробоя в единичных промежутках возникает дуга. На нее воздействует поле, создаваемое кольцевыми магнитами, заставляя вращаться с высокой скоростью. В результате, гашение дуги происходит гораздо быстрее, чем в других типах вентильных разрядников.

Ограничитель перенапряжения нелинейный. В этом разряднике отсутствуют искровые промежутки. Конструкция активной части ограничителя включает в себя последовательный набор варисторов. Именно на их свойствах основан принцип работы всего устройства, поскольку проводимость варисторов находится в зависимости от прилагаемого напряжения.

Зачем нужен длинно – искровой разрядник? установка и монтаж

Разрядник РДИП – 10 применяется для защиты воздушной линии электропередачи напряжением 6, 10 кВ трехфазного переменного тока с проводами изолированными (ВЛЗ) и неизолированным проводом от грозовых перенапряжений, рассчитан для работы на открытом воздухе при температурах от минус 60°С до плюс 50°С в течение 30-и лет (гарантии заводов – изготовителей).

Технические условия на разрядники были утверждены и приняты в 2002 году, они прошли все необходимые испытания и сертификацию. Разрядники РДИП-10 на основании решения Межведомственной комиссии рекомендованы к серийному производству и разрешены к использованию в энергетических системах страны.

Применение РДИП-10 устройств защиты от молнии прописаны в специальной нормативно-технической документации, которая разработана институтом «ОАО РОСЭП». На данный момент в российских регионах находится в эксплуатации более миллиона разрядников РДИП-10-IV УХЛ1, и запрос на них постоянно растет.

Принцип работы длинно – искрового разрядника основываются на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты.

При возникновении на проводе воздушной линии ВЛ индуктированного грозового импульса искровой воздушный промежуток между проводом ВЛ и высоковольтным электродом разрядника пробивается, и напряжение прикладывается к изоляции между металлической трубкой и металлическим стержнем петли, соединённым с кронштейном и имеющим потенциал опоры ( заземление опор ).

Под воздействием приложенного импульсного напряжения во время грозы, вдоль поверхности изоляции петли от металлической трубки к кронштейну разрядника (по плечу с промежуточными электродами) развивается скользящий разряд. Вследствие эффекта скользящего разряда вольт-секундная характеристика разрядника расположена ниже, чем вольт-секундная характеристика изолятора, значит при воздействии грозового перенапряжения разрядник перекрывается, а в данный момент изолятор нет. После прохождения импульсного тока молнии разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания, повреждение провода и отключение воздушной линии ВЛ.

Более подробно о разряднике длинно — искровом: Физическая закономерность, связанная с переходом импульсного перекрытия в силовую дугу, исследования проводились в разных лабораториях мира. На основании обобщения результатов этих исследований и приобретенного опыта эксплуатации действующих воздушных линии ВЛ в России было принято нормативное соотношение, позволяющее оценивать вероятность возникновения силовой дуги при грозовых перекрытиях изоляции:

Ρ(д)=(1,59UхJхI-6) х 10-²= (1,59E-6)х10-²

где Е=U(ф)/l — средняя напряженность электрического поля вдоль пути перекрытия, кВ/м;

U(ф) — фазное напряжение линии, кВ/м;

l — длина пути перекрытия, м.

Как видно из формулы, при заданном номинальном напряжении вероятность возникновения дуги приблизительно обратно пропорциональна длине пути перекрытия. Значит за счет увеличения l (длинны пути) можно снизить вероятность установления силовой дуги, следовательно, значительно сократить число отключений линий. Данный способ защиты от молнии реализует этот принцип за счет использования специальных разрядников.

Разрядный элемент РДИП — 10, вдоль которого развивается скользящий разряд, имеет длину, в несколько раз превышающую длину защищаемого изолятора линии. Конструкция разрядника обеспечивает его более низкую импульсную электрическую прочность по сравнению с защищаемой изоляцией. Главной особенностью длинно-искрового разрядника является то, что вследствие большой длины импульсного грозового перекрытии вероятность установления дуги короткого замыкания сводится к нулю.

Технические характеристики длинно – искрового разрядника РДИП — 10

Разрядные характеристики РДИП-10 обеспечивают то, что ни один из изоляторов всех трех фаз в данной схеме не перекрывается, поскольку каждый из них защищен разрядником, установленным электрически параллельно ему и расположенным либо непосредственно рядом с изолятором, либо на соседней опоре.

Класс напряжения, кВ

6, 10

Длина перекрытия по изоляционной поверхности, мм, не менее

360

Искровой промежуток, мм

20-40

Импульсное разрядное напряжение, кВ, не более

120

Импульсное напряжение, выдерживаемое внутренней изоляцией, кВ, не менее

300

Одноминутное переменное напряжение, кВ, не менее:

— в сухом состоянии

— под дождем

Выдерживаемый импульсный ток 8/20 мкс, кА, не менее

Гашение дуги тока двухфазного КЗ на землю с действующем значением периодической составляющей при наибольшем рабочем напряжении ВЛ до 12 кВ, кА

0,6

Масса, кг

2,4

Наиболее распространенные схемы установки разрядников длинно – искровых РДИП-10

Схема размещения длинно-искровых разрядников РДИП-10 на одноцепной ВЛЗ 10 кВ на опорах анкерного типа:

Установка разрядника РДИП-10 на одноцепных угловых промежуточных опорах:

Установка разрядника РДИП-10 на повышенных угловых промежуточны опорах:

1. ТУ 34130-023-45533350-2002	РДИП-10
2. ГОСТ2590-88	Круг 22 L=120
3. ГОСТ 5915-70	Гайка М12
