Диодный мост схема для 220: Диодный мост, принцип работы и схема

Диодный мост схема с конденсатором

Многие электронные приборы, для работы которых применяется переменный ток в 220 вольт, используют в своих схемах диодные мосты. Основной функцией данного устройства являются действия по выпрямлению переменного тока. Это связано с тем, что многие приборы рассчитаны на питание постоянного тока. Поэтому, и возникает постоянная необходимость в выпрямлении. Есть много вариантов подключения подобных устройств. Так, существует диодный мост, схема с конденсатором у которого, отличается от традиционной сборки. Дешевые полупроводниковые диоды позволяют повсеместно применять такие схемы.

Содержание

Работа диодного моста

Принцип работы диодного моста заключается в следующем. На его вход, обозначенный переменным значком, производится подача переменного тока с изменяющейся полярностью. Частота изменений, как правило, совпадает с частотой в электрической сети. На выходе, где расположены положительный и отрицательный выводы, получается ток исключительно с одной полярностью.

Однако, на выходящем токе будут наблюдаться пульсации с частотой, превышающей частоту переменного тока, подаваемого на вход. Такие пульсации являются нежелательными и препятствуют нормальной работе всей схемы. Для ликвидации таких пульсаций, применяются специальные фильтры. Для самых простых фильтров используются электролитические конденсаторы с большой емкостью. Таким образом, во всех блоках питания устанавливается диодный мост, схема с конденсатором которого позволяет эффективно сглаживать все пульсации выходящего тока.

Чтобы повысить производительность выпрямляющих устройств, в их конструкции применяется схема диодной сборки. В ее состав входят четыре диода с одинаковыми параметрами, объединенные в одном общем корпусе. Для их соединения используется схема мостового выпрямителя. Такая сборка очень компактная, для всех диодов соблюдается одинаковый тепловой режим. Стоимость общей конструкции значительно ниже, чем у четырех отдельных диодов. Однако, существенным недостатком является необходимость замены всего диодного моста, при выходе из строя хотя-бы одного диода.

Применение диодных мостов

Эти схемы применяются, практически, во всех областях электроники, где для питания используется переменный ток однофазной электрической сети. Данный элемент имеет в своей конструкции блоки питания трансформаторного и импульсного типа. В качестве примера импульсного варианта можно привести блок питания компьютера.

Диодные мосты также используются для устойчивой работы люминесцентных и энергосберегающих ламп. Они устанавливаются в светильники, взамен устаревших дросселей. Диодные приборы с большой мощностью входят в состав конструкции сварочных аппаратов.

Простой конденсаторный выпрямитель

Проверка светодиода мультиметром (тестером) на исправность

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Как проверить конденсатор мультиметром: пошаговая инструкция

Топ лучших мультиметров

Как проверить конденсатор мультиметром на работоспособность

Диммер своими руками: устройство, принцип работы + как сделать диммер самому

⚡ Диодный мост: схема, особенности, назначение

Подавляющее большинство электронной аппаратуры работает на постоянном токе. А источником напряжения может быть как гальванический элемент, так и городская сеть переменного ток 220 В. Вот и приходится переменный ток преобразовывать в постоянный, то есть – «выпрямлять». Для этой цели служит устройство под названием выпрямитель. Это может быть готовый промышленный компонент, а может быть электронная схема, собранная из отдельных, более простых, элементов. Сегодня разберём, что же такое диодный мост, зачем он нужен и как работает.

Содержание статьи

• 1 Что такое диодный мост и зачем нужен
• 2 Принцип работы
• 3 Основные характеристики
• 4 Схема диодного моста
  • 4.1 Однофазный выпрямитель
  • 4.2 Трёхфазный выпрямитель
• 5 Где применяется схема диодного моста
• 6 Как сделать диодный мост своими руками
  • 6.1 Что нужно для работы
  • 6.2 Инструкция по изготовлению
  • 6.3 Проверка на работоспособность
• 7 Заключение

Что такое диодный мост и зачем нужен

Переменный ток в бытовой электросети по синусоидальному закону меняет свою полярность 50 раз в секунду. Диодный мост, собранный из четырёх диодов, 25 раз в секунду пропускает одну положительную полуволну. То есть, превращает ток переменного знака амплитудой, имеющей колебательный характер, в ток одного знака, но с удвоенной частотой колебаний амплитуды. Если потребителя это не устраивает, то после выпрямителя ставится сглаживающий фильтр. Ниже представлена принципиальная электрическая схема диодного моста-выпрямителя.

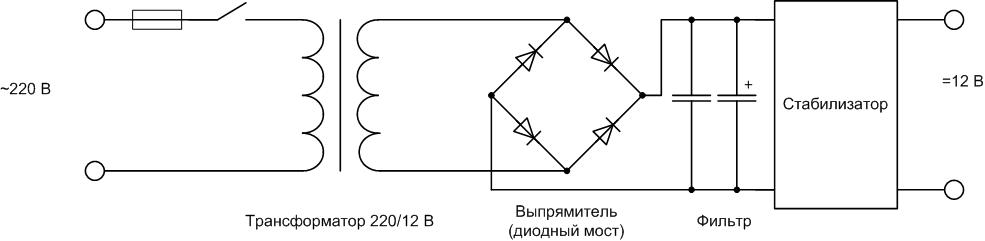

ФОТО: go-radio.ruСхема диодного моста

Диодный мост можно собрать из отдельных конструктивно законченных диодов, но можно в промышленных условиях сразу изготовить из кристаллов в виде цельного изделия, пригодного к дальнейшей установке в электронную схему. Такая диодная сборка имеет технологические преимущества над предыдущим вариантом. Она компактней, монтаж моста надёжней, стоимость существенно ниже, чем у четырёх диодов.

ФОТО: youtube.comОдин из вариантов исполнения диодаФОТО: youtube.comДиодный мост, собранный из четырёх диодовФОТО: youtube.comДиодный мост в виде одного изделия

Принцип работы

Диодный мост представляет собой электрическую схему из четырёх диодов. Схема построена таким образом, что в каждый полупериод переменного тока соответствующая полуволна проходит по одному плечу моста, в другой полупериод другая полуволна проходит по другому плечу. Но в точках моста, где диоды соединены одинаковой полярностью, знак тока всегда один и тот же.

Основные характеристики

И отдельные диоды, и промышленные диодные сборки описываются стандартным набором технических характеристик:

• это напряжение обратной полярности, которое можно, не опасаясь пробоя, приложить к устройству;
• величина тока обратной полярности, который безопасно можно пропустить по устройству;
• длительность протекания тока по устройству без его перегрева;
• максимальная температура устройства, при которой оно сохраняет свою работоспособность;
• максимальная допустимая частота проходящего тока.

ФОТО: go-radio.ruВариант изображения моста на принципиальной электрической схемеФОТО: go-radio.ruСборка «Диодный мост» на печатной плате

Схема диодного моста

И самодельный мост, и промышленная диодная сборка изготавливаются по одной и той же схеме. Два диода последовательно спаиваются разноимёнными полюсами. Потом две пары спаивают одноимёнными полюсами на концах этих пар. К точкам соединения разноимённых полюсов подключается источник переменного напряжения, к точкам соединения одноимённых полюсов подключают нагрузку.

Диодные мосты применяются для выпрямления однофазного и трёхфазного тока.

Однофазный выпрямитель

Этот выпрямитель применяется в бытовой электронной технике чаще всего, так как бытовая электросеть однофазная. Как правило, пульсации выпрямленного тока с частотой 100 Гц не годятся для нормальной работы аппаратуры, появится неприятный звуковой фон – гудение. После выпрямителя следует ставить качественный сглаживающий фильтр из катушки индуктивности (последовательно) и конденсатора достаточной ёмкости (параллельно выходу выпрямителя).

ФОТО: electroinfo.netСхема однофазного моста

Трёхфазный выпрямитель

Трёхфазные выпрямители на выходе дают меньшую частоту пульсаций, чем однофазные. Понижаются требования к сглаживающим фильтрам.

Схемы выпрямителей для трёхфазных цепей бывают однотактные и двухтактные. В однотактной схеме к каждой обмотке трёхфазного трансформатора подключается минус диода. Свободные концы каждой из трёх катушек соединяются в общую точку.  Плюсы диодов тоже соединяются в одну точку. Нагрузка подключается между этими двумя общими точками.

ФОТО: electricalschool.infoПринципиальная схема однотактного трёхфазного моста-выпрямителя

Если требуется выходное напряжение более высокого значения, а пульсации поменьше, то собирается двухтактна схема. Собираются три пары диодов, в каждой паре плюсовой вывод одного подключается к минусу другого.  Плюсовые выводы трёх пар тоже собираются в одну точку, так же объединяются минусы диодов, а общие точки в каждой паре диодов подключаются к свободным концам трёх обмоток вторичной обмотки трансформатора. Нагрузка подключается между общим минусом и плюсом сборки. В такой схеме выходное напряжение несколько выше, а пульсации намного меньше. Иногда можно обойтись без сглаживающего фильтра. Такая схема имеет название «Мостовой трёхфазный выпрямитель Ларионова».

ФОТО: electricalschool.infoПринципиальная схема двухтактного трёхфазного моста-выпрямителяФОТО: electricalschool.infoСборка «Трёхфазный диодный мост»

Где применяется схема диодного моста

Кстати, автомобильный генератор тоже выдаёт переменный ток, а всё электрооборудование автомобиля работает на постоянном токе. После генератора установлен мощный диодный выпрямитель. Мостовая схема диодного выпрямителя широко применяется в бытовой радиоаппаратуре – радиоприёмниках, телевизорах, всевозможных магнитофонах и проигрывателях. Диодные мосты ставят и в трансформаторных, и в импульсных блоках питания.

Как сделать диодный мост своими руками

При необходимости и при наличии нужных диодов и паяльника нетрудно собрать диодный мост своими руками.

Что нужно для работы

Для работы нужно подготовить рабочее место с розеткой для паяльника, паяльник с подставкой, припой, канифоль, пинцет, маленькие кусачки. Конечно, нужны диоды с нужными характеристиками. При большом желании мост можно собрать на печатной плате с готовыми дорожками.

Инструкция по изготовлению

Иллюстрация	Описание действия
ФОТО: youtube.com	Подготовка рабочего места
ФОТО: youtube.com	Пайка схемы
ФОТО: youtube.com	Приборная проверка собранной схемы
ФОТО: youtube.com	Проверка схемы под нагрузкой с конденсатором фильтра

Проверка на работоспособность

Первая проверка всегда визуальная. Проверяется, те ли детали установлены, правильно ли собрана схема, качество пайки. Затем собирается проверочная схема с источником и измерительным прибором. И если этот этап прошёл успешно, то можно подключить нагрузку и провести окончательную проверку результатов своей работы.

Заключение

Работа с электроникой – это очень интересное занятие. И когда результат собственной деятельности начинает успешно функционировать, человек испытывает огромное удовлетворение.

Обсудить0

Предыдущая

ОсвещениеПодключение светодиодной ленты: как правильно выполнить, нюансы монтажа

Следующая

ОсвещениеСекреты многоуровневого освещения помещений

1n4007 Мостовой выпрямитель на 220 В переменного тока?

спросил
8 лет, 9 месяцев назад

Изменено
4 года, 3 месяца назад

Просмотрено
25 тысяч раз

\$\начало группы\$

Итак, я только начал увлекаться электроникой и собрал мостовой выпрямитель на диодах 1N4007.

До сих пор я использовал этот выпрямитель с понижающим трансформатором на 24 вольта, но теперь мне нужно более высокое напряжение для других целей.
Переменный ток в моей стране составляет 220 вольт, 50 герц, поэтому мой вопрос: можно ли этот мостовой выпрямитель напрямую подключить к сети переменного тока или мне нужно приобрести трансформатор?

Если у вас есть ссылки на другие источники, пожалуйста, разместите их.

Если нет, но есть опыт, все равно ответьте.

Спасибо!!

• ак
• выпрямитель
• мост

\$\конечная группа\$

1

\$\начало группы\$

Первый критерий — какое напряжение должны блокировать диоды. При превышении определенного напряжения (напряжения пробоя) диод будет проводить большой ток в обратном направлении (разрушая себя и, возможно, другой диод, проводящий ток в прямом направлении (из-за перегрузки по току, поскольку они будут последовательно подключены к сети) 9.0005

Поскольку пиковое среднеквадратичное значение напряжения в сети 220 В составляет \$220\sqrt 2\$ = 311 В, а 1N4007 рассчитан на 1 кВ PIV (пиковое обратное напряжение), этого запаса вполне достаточно.

Вы также должны учитывать переходные процессы от других вещей, которые могут быть подключены к сети — например, если у вас есть двигатель и вы разомкнули соединение с двигателем и мостом, индуктивная энергия в двигателе вызовет всплеск напряжения, который может превышать 1 кВ. . В таких случаях варистор на входе моста может поглощать умеренные случайные выбросы. MOV (рассчитанный на 230 В RMS) может проводить 25 А или 50 А при 600 В, поэтому при условии, что он убивает всплеск, даже 1N4006 будет в порядке.

На самом деле, 1N4007, вероятно, во многих случаях будет работать без MOV. У вас должен быть последовательный предохранитель перед мостом (и перед MOV, если вы его используете). Они оба имеют тенденцию терпеть неудачу.

^{имитация этой схемы – Схема создана с помощью CircuitLab}

\$\конечная группа\$

\$\начало группы\$

Параметром, определяющим, можно ли использовать диод при определенном напряжении, является напряжение блокировки. В этой таблице из таблицы данных 1N400* показано среднеквадратичное обратное напряжение.

Как видите, 1N4004 и «выше» могут работать при напряжении 230 В переменного тока.

\$\конечная группа\$
