Что такое ip микрофоны: Цифровой IP микрофон ОСА P1LN с питанием по PoE

Цифровой IP микрофон ОСА P1LN с питанием по PoE

	ОСА P1LN Цифровой IP микрофон с регулировкой усиления, выбором нужной частоты дискретизации 8-16-32кГц и режима работы. Обновленная модель 2022 года. Произведено в России!
Описание IP микрофона	Особенности IP микрофона
IP микрофон ОСА P1LN разработан для осуществления аудиомониторинга помещения и записи разговоров нескольких собеседников, находящихся в нем.  Для обеспечения наилучшей ветро и шумозащиты, под сеткой установлен специальный поролон. Это позволяет использовать данный микрофон в помещениях с повышенным уровнем шума. Микрофон поддерживает 3 частоты дискретизации 8, 16 и 32 кГц, что позволяет получать звук наилучшего качества и с высокой степенью разборчивости. IP микрофон можно использовать с системами речевой аналитики. Питание IP микрофона осуществляется по РоЕ от локальной сети, либо от РоЕ адаптера из комплекта поставки. Кнопка «Сброс» на заводские установки выведена на боковую часть корпуса справа от сетевого разъема RJ45. Микрофон может быть использован для построение системы аудиозаписи по локальной сети на компьютер (FTP сервер), подключения к системе IP видеонаблюдения, либо для аудио миниторинга помещений в режиме онлайн.	Обновленный вандалозащищенный корпус с металлической сеткой и ветрозащитой Современная цифровая головка формирует круговую диаграмму направленности и обеспечивает наилучшее качество звучания. Полное отсутствие аналогового тракта, что исключает искажения сигнала при оцифровке и передачи по кабельной линии. Настройка из одного места. Не требует подключения ноутбука и наушников к каждому микрофону для настройки. Настройку можно выполнять сидя за компьютером в любом месте.  Регулировка усиления IP микрофона от 0 до 12 дБ с шагом 3 дБ позволит услышать даже шёпот. Более мощный процессор, повышает скорость обработки информации и быстродействие микрофона в 5-7 раз Световой индикатор ведения записи Расширенный веб-интерфейс для удаленной настройки IP микрофона. Обновление прошивок IP микрофона выполняется через Интернет из веб-интерфейса, по кнопке «Проверить обновление».  Полностью законченное решение. В комплекте с микрофоном есть все, что нужно для ведения записи. Больше ничего покупать не нужно. Видеообзор веб-интерфейса IP микрофона



---

РЕЖИМЫ РАБОТЫ IP МИКРОФОНА

(выбор производится в веб-интерфейсе IP микрофона)

Посмотреть видеообзор веб-интерфейса

Готовое решение для записи звука. Больше ничего докупать не нужно. Запись ведется на аудиосервер с ПО Регистратор.	Готовое решение по записи разговоров на FTP сервер, без ПО Регистратор (реализовано в устройствах, выпуска с мая 2021г.).	IP микрофоны можно добавить как в новые системы IP видеонаблюдения, так и в уже существующие, в качестве апгрейда, даже если IP камеры не имеют аудиовхода или встроенного микрофона.
Получение качественной записи разговоров, для эффективного распознания речи модулем Речевой аналитики.	IP микрофон самостоятельно, без ПО Регистратор и контроля оператора, отправляет аудио файлы в указанную папку по заданному расписанию.	Подключение к одной IP видеокамере нескольких IP микрофонов для сокращения затрат на видеоналюдение и повышение качества аудиоконтроля.
Легко наращиваемая система, путем добавления в нее других микрофонов и IP передатчиков звука ОСА P2(4)LN.	Поддерживает работу практически со всеми FTP серверами. Может быть легко перенесен в другое место.	Монтаж IP микрофонов не привязан к установке IP видеокамеры и может быть установлен в более выгодном месте, для получения качественного звука.
Бесплатное программное обеспечение позволяет настроить доступ разным операторам к определенным каналам записи.	Доступ к архиву через бесплатную программу чтения FTP или штатными средствами FTP сервера.	Возможность вести онлайн трансляцию звука на VLC плеере. rtsp://Admin:SysPass@192.168.0.100:554/









СРАВНЕНИЕ МИКРОФОНОВ

АНАЛОГОВЫЙ МИКРОФОН		IP МИКРОФОН ОСА P!LN
	Передает аналоговый сигнал		Сразу формирует цифровой сигнал
	Подвержен наводкам и помехам на линию передачи сигнала.		Не подвержен наводкам и помехам на линию передачи сигнала
	Для подключения нужно прокладывать кабельную линию связи		Подключается в существующую локальную сеть через разъем RJ45
	Не оцифровывает и не передает звук по сети. Требуется дополнительное оборудование.		Самостоятельно переделает цифровой поток для онлайн мониторинга и записи
	Для ведения записи необходимо покупать дополнительное оборудование.		Готовое решение для ведения записи на компьютер.
	Не поддерживает питание по РоЕ, требуется дополнительный блок питания		Питается по РоЕ от локальней сети ил от РоЕ адаптера из комплекта поставки.
	Регулировки аудиосигнала выполняются только на самом микрофоне		Уровень сигнала и записи можно настраивать удаленно по локальной сети
	Нет системы шумоочистки. Сигнал записывается вместе с помехой, которую потом невозможно отделить полностью.		В веб-интерфейсе IP микрофона есть система шумоочистки поступающего сигнала до его записи.

---



УСТАНОВКА IP МИКРОФОНА

1-й шаг	2-й шаг	3-й шаг
Выбор места установки и подключение в локальную сеть	Зайдите в веб-интерфейс и выберите нужный режим работы	Настройке IP микрофон для выбранного режима работы.
IP микрофон можно расположить на столе, на стене, на потолке, на полке, либо в других местах, наиболее подходящих для каждого конкретного случая.	Зайдите в веб-интерфейс IP микрофона, введя его IP адрес в строке браузера. IP адрес микрофона, установленный по умолчанию, можно узнать в Инструкции по эксплуатации.	Для каждого режима работы существует своя последовательность действий, описанная ниже, в пункте «Настройка IP микрофона».



ТЕСТИРОВАНИЕ IP МИКРОФОНА



НАСТРОЙКИ IP МИКРОФОНА

ВИДЕО по настройке IP микрофона с ПО «Регистратор»	ВИДЕО по настройке IP микрофона на VLC плеер



СФЕРЫ ПРИМЕНЕНИЯ

Запись разговоров между консультантом и клиентом в банке	Запись консультации специалиста МФЦ и гражданина.	Запись общения работника АЗС станции и водителя	Запись переговоров в переговорной комнате менеджера и клиента
Запись беседы между врачом поликлиники и пациентом	Запись разговора продавца салона связи с покупателем	Запись беседы продавца турфирмы и клиента.	Запись общения администратора отеля, фитнес клуба с посетителем



---

КОМПЛЕКТ ПОСТАВКИ:

• IP микрофон ОСА P1LN.
• Адаптер питания с POE — 1 шт.
• Сетевой кабель (патчкорд) 1,2 м — 1 шт.
• Загрузка ПО и документации из веб-интерфейса.







Технические характеристики устройства ОСА P1LN

Конфигурация
Количество каналов	1 канал, микрофонный
Сетевое подключение	Ethernet 10/100Mbps, разъем RJ-45
Питание устройства	Активное PoE IEEE 802. 3af и Пассивное РоЕ
Потребляемая мощность	не более 1,5 Вт
Габариты, мм без разъемов	D= 34 мм, h= 18 мм (с сеткой)
Тип корпуса	Вандалозащищенный
Рабочий диапазон температур	-10°С ¸ +70 °С , без образования конденсата
Температура хранения	— 45°С ¸ +85 °С
Комплектация	IP микрофон, PoE адаптер 48В, патч-корд, ПО Регистратор (скачивается из веб-интерфейса)
Гарантия	24 месяца.
Аудиотракт
Тип микрофооного капсюля	цифровой, Knowles
Чувствительность микрофона на f=1кГц	-26 дБ
Соотношение сигнал/шум	65 дБ
Полоса частот	40 Гц — 15,6 кГц
Цифровой динамический диапазон	111 дБ
Акустический динамический диапазон	104 дБ
Постоянный коэффициент усиления вводимого сигнала (независимо от АРУ)	–24 —  45 дБ; устанавливается программно
Коэффициент нелинейных искажений	менее 1 %
Частота дискретизации	8, 16, 32  кГц (выбирается в веб-интерфейсе)
Разрядность кодека (оцифровки)	16 Бит
Усиление сигнала	0 — 3 — 6 — 9 — 12 дБ (устанавливается в веб-интерфейсе)
Неравномерность амплитудно-частотной характеристики	менее 1,85 дБ
Алгоритм сжатия аудиоинформации	ПО Регистратор: РСМ 16 Бит, G711 a-law (m-law), mp3 (в программе записи) RTSP: PCM 16 Big Endian, PCM 16 Little Endian, G711 a-law (m-law) (в веб-интерфейсе)
Пользовательский интерфейс
Интерфейс программы	русскоязычный
Название программного пакета Регистратор	Р-Сервер  (Windows 7, 8, 10)
Поиск устройства в сети	по UDP протоколу
Доступ к веб-интерфейсу	Протокол HTTP
Разграничение прав доступа	Администратор — полные права. Пользователь — ограниченные права.
Режимы работы (выбирается в веб-интерфейсе)	Программа записи: ПО Регистартор; RTSP: RTP over UDP, RTP over TCP. Отправка на FTP сервер: FTP сервер
Режимы записи в ПО Регистратор	Постоянная, по расписанию, по акусто-пуску.
Формат файлов записи	wav
Обновление прошивки	через веб-интерфейс

Установка IP микрофона:



Подключение IP микрофона к локальной сети

1. Подключение к сети с поддержкой режима РоЕ



2. Подключение к сети через РоЕ адаптер



---

НАСТРОЙКА ТРАНСЛЯЦИИ ЗВУКА НА МЕДИАПЛЕЕРЕ

Прежде чем приступать к настройке, необходимо убедиться в выполнении следующих шагов:

1. В веб-интерфейсе  IP микрофона в Разделе «Аудио»выбран режим RTP over UDP (TCP).
2. Проверьте, указан ли порт RTSP
3. В Разделе Настройки, укажите Логин и пароль, который вы будете вводить при подключении к vlc плееру.

Передаваемую с IP микрофона звуковую информацию можно послушать на медиаплеере, поддерживающем трансляцию по RTSP протоколу. Рассмотрим пример настройки трансляции, на примере медиаплеера VLC.

Запускаем медиаплеер VLC

Переходим «Инструменты — Настройки — Ввод/кодеки», опускаемся в самый низ странички и устанавливаем галочку «RTP поверх RTSP (TCP)» и закрываем данную вкладку (смотрите рисунок ниже).

После этого, выбираем пункт «Медиа — Открыть URL» и указываем сетевой адрес Источника сигнала (IP микрофона ОСА P1LN) по rtsp протоколу. Смотрите пример на картинке ниже.

После ввода адреса, необходимо нажать кнопку «ВОСПРОИЗВЕСТИ». Медиаплеер запросит ввод логина и пароля. Логин и пароль указываются в веб-интерфейсе IP микрофона. Медиаплеер подключиться к IP микрофону и начнется трансляция аудиопотока. Громкость устанавливается индивидуально.

В режиме трансляции аудио потока, можно открыть статистику и увидеть, какой поток данных поступает и с какой скоростью. Для этого надо войти в меню «Инструменты» и выбрать вкладку «Информация о медиафайле». Перейти во вкладку «Статистика». Откроется окошко, как показано на рисунке ниже.

При переходе на вкладку «Кодек», можно увидеть какой кодек использует IP микрофон в настоящий момент времени и какая частота дискретизации.

Режим трансляции уверенно работает на VLC медиаплеере, установленном на любом телефоне и компьютере. Программу VLC медиаплеер можно бесплатно скачать в Андроид Маркет (для  Android телефонов) или в App Store (для  iPhone).



НАСТРОЙКА ТРАНСЛЯЦИИ ЗВУКА НА VLC ПЛЕЕРЕ НА iPAD И iPHONE

Прежде чем приступать к настройке, необходимо убедиться в выполнении следующих шагов:

1. В веб-интерфейсе  IP микрофона в Разделе «Аудио»выбран режим RTP over UDP (TCP).
2. Проверьте, указан ли порт RTSP
3. В Разделе Настройки, укажите Логин и пароль, который вы будете вводить при подключении к vlc плееру.

Настройка трансляции звука примерно аналогичная, описанному выше. Скачиваем программу VLC плеер в APP Store. Запускаем ее на своем телефоне или iPad и в нижнем строке МЕНЮ, выбираем пункт «СЕТЬ».

Далее выбираем пункт «Открыть сетевой ресурс»



Вводим адрес IP микрофона и через двоеточие указываем порт.

Нажимаем «Открыть сетевой ресурс»

Появляется окошко для ввода логина и пароля. В нашем случае логин «Admin». Логин и пароль задаются в веб-интерфейсе IP микрофона ОСА P1LN. После ввода пароля нажмите «Войти».



Если у вас все выполнено верно, начинается трансляция звука с IP микрофона.





Обзор обновленного веб-интерфейса



ОБНОВЛЕНИЕ ПРОШИВКИ

Проверка обновления	Загрузка обновления	Установка обновления
Нажмите на кнопку «Проверить обновление». Если обновление есть, кнопка изменить свое название на «Загрузить обновление».	Нажмите на кнопку «Загрузить обновление». Начнется процесс загрузки. Рядом с надписью «Загрузить обновление» будет отображаться % загрузки, например 43%. После окончания загрузки, кнопка изменит свое название на «Установить обновление». В процессе загрузки устройство работает в штатном режиме.	Нажмите на кнопку «Установить обновление». Начнется процесс установки, который занимает примерно 10-15 сек. В процессе установки, устройство перестанет работать и по окончании установки, перезагрузиться.



Раздел «Имя устройства»



Раздел «Сеть»



Раздел «Режим работы»

В зависимости от выбранного режима работы, ниже появляется окно с настройками данного режима работы.

Режим работы «Внешняя система RTSP»

Протокол передачи — можно выбрать одно из двух значений: RTP over UDP —  RTP over TCP

Частота дискретизации: 8 -16 -32 кГц

Предоставление данных: РСМ 16 Big Endian — РСМ 16 Little Endian — G711 alaw — G711ulaw



Режим работы «ПО Регистратор»

Частота дискретизации: 16 — 32 кГц



Режим работы «Выгрузка на FTP«



Отладчик, для устранения проблем с подключением к FTP серверу.

Кнопка копировать, позволяет скопировать все данные в Отладчике для отправке их в Сервисную службу.

Раздел «Управление«



Консультант-Клиент	Запись нескольких микрофонов на 1 IP камеру	Локальная система записи переговоров
Решение врач-пациент



Паспорт	Инструкция пользователя	Краткое руководство
Каталог 2021г.	Декларация ЕАЭС	Р-Сервер
Настройка Р-Сервер под операторов	Настройка работы по RTSP протоколу	Настройка работы с ПО Интеллект
Настройка работы с ПО CVS-IP	Настройка работы с ПО VIDEO TRONIC	Настройка работы с ПО SecurOS
ChaIP	Прошивка	Презентация P1LN

• 1
• 2
•
•

Введите Ваш e-mail:

Введите Ваш пароль:

Запомнить меня

Регистрация

Если Вы уже зарегистрированы на нашем сайте, но забыли пароль или Вам не пришло письмо подтверждения, воспользуйтесь формой восстановления пароля.

Восстановить пароль

Возможные варианты использования IP микрофона ОСА P1LN

Термин IP микрофон появился на рынке сравнительно не давно. Часто им называют обычные аналоговые микрофоны, которые через дополнительные сплиттеры или адаптеры подключаются к IP видеокамере и подмешивают звук в видеоизображение.

По данному пути пошли некоторые производители аналоговых микрофонов. Обычный аналоговый микрофон можно подключить к IP камере, имеющей отдельный аудио вход и поддерживающее питание по РоЕ. Одно из подобных решений представлено и на нашем сайте на страничке «Аудиорегистраторы — Дополнительное оборудование». Чтобы долго не искать, даем Вам ссылку на данный адаптер: /adapter-dlya-ip-kamer-md-ip

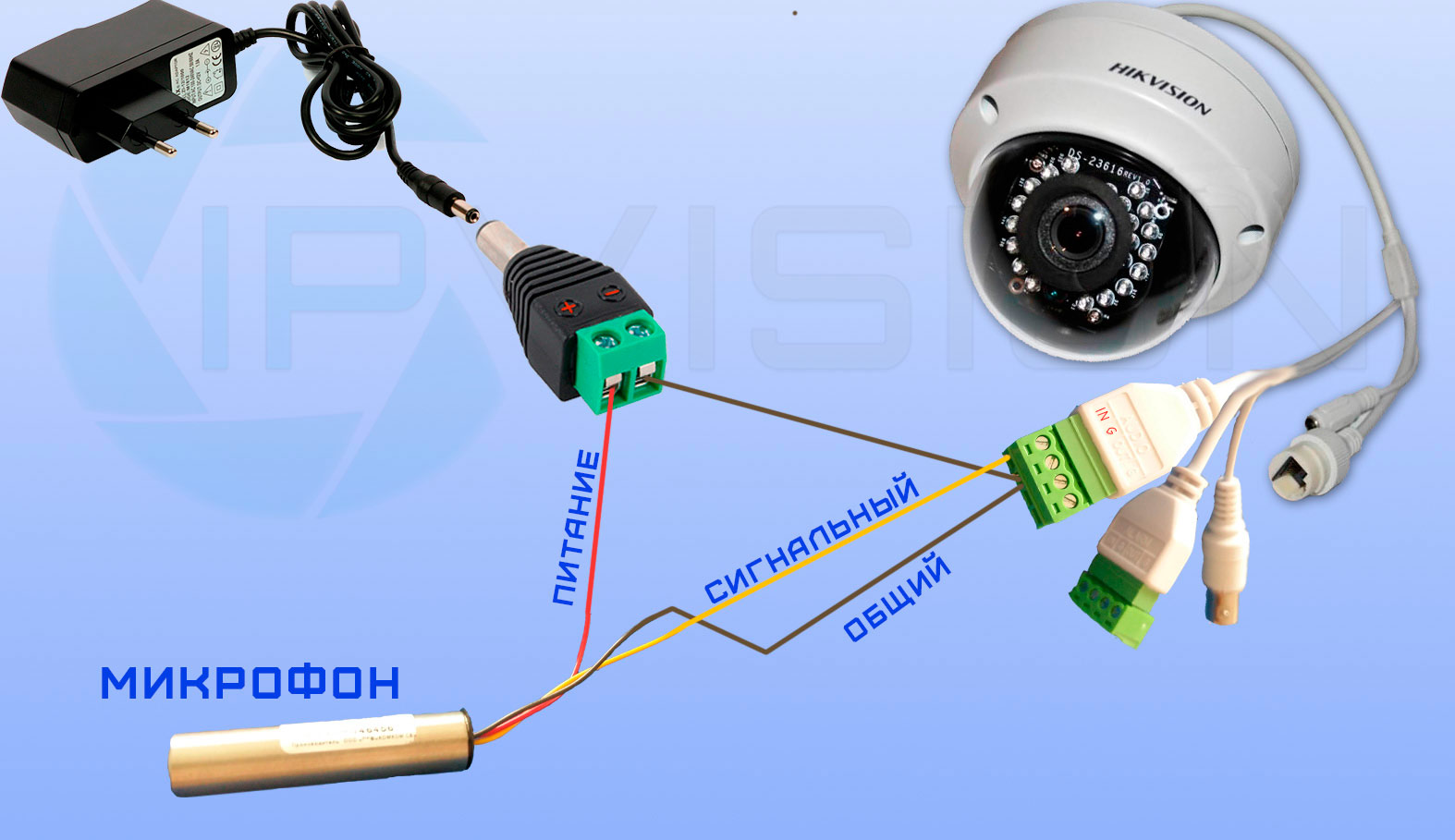

Пример подключения аналогового микрофона к IP камере представлен ниже на рисунке.

Как видно на рисунке, микрофонный адаптер подключается в разрыв витой пары, которая идет к видеокамере. На адаптере присутствуют две пары контактов. Первая пара — для подключения микрофона, а вторая — для передачи сигнала с микрофона на аудиовход IP видеокамеры. Оцифровка звука в данном случае производится в самой IP видеокамере. Качество звука в данном случае сильно зависит от параметров кодека, используемого в IP камере и от используемого микрофона. Частенько, для экономии используют недорогие микрофоны, с не очень качественным звуком на выходе. В результате звук на видео изображении после оцифровки и смешивания получается не совсем качественным.

Настоящий же IP микрофон, аналогично и IP видеокамере должен быть самостоятельным сетевым устройством, иметь свой IP адрес и поддерживать работу по передачи звука в цифровом формате по сети Ethernet.

Наши специалисты изготовили подобное устройство. Впервые оно было продемонстрировано нами на выставке по безопасности MIPS2018 и получило название ОСА P1LN.

IP микрофон ОСА P1LN— это сетевое устройство, состоящее из цифрового микрофонного капсюля последней модели и IP передатчика звука, предназначенное для получения цифрового сигнала и передачи его по сети Ethernet на аудио или видео сервер для последующей записи, обработки и хранения.

Какими преимуществами обладает IP микрофон:

	Микрофон сразу формирует цифровой, а не аналоговый сигнал, тем самым сокращает потери на оцифровку.		Не подвержен помехам и наводкам на линию передачи, как аналоговый микрофон.
	IP микрофон самостоятельное сетевое устройство, которое можно подключить к локальной сети Ethernet напрямую, без дополнительных модулей или адаптеров.		Быстро и легко переноситься в любое удобное место, где есть локальная сеть. Не надо вызывать монтажников и платить за монтаж, как с аналоговым микрофоном.
	Благодаря поддержке протоколов RTP/RTSP/TCP/UDP его можно интегрировать в различные системы, для расширения их возможностей.		Качество цифрового сигнала намного выше и не зависит от стороннего оборудования, использующего оцифровку аналогового сигнала.
	Поддержка он-лайн трансляции звука на мобильный телефон или планшет с помощью медиаплеера по протоколу RTSP.		Значительно превосходит аналоговый микрофон по возможностям и качеству записи, а значит и по вложенным средствам.
	IP микрофон поддерживает питания по PoE.		Имеет малогабаритное исполнение и вандалоустойчивый корпус.

---

Рассмотрим варианты использования IP микрофона ОСА P1LN

Как самостоятельное устройство передачи звука.

IP микрофон ОСА P1LN может использоваться для построения единой системы аудио записи. Данная система может состоять из IP микрофонов ОСА P1LN и IP передатчиков звука ОСА P2LN и ОСА P4LN. Вся поступающая на данные устройства аудио информация передается по локальной сети на аудио сервер, для последующей записи и хранения.

Ниже представлена примерная схема построения подобной аудио системы.

Как видно из рисунка, все IP передатчики и IP микрофоны подключены в единую локальную сеть с записью архива на сервере. Данная система достаточно популярна и широко применяется в различных областях деятельности и бизнеса.

IP микрофон ОСА P1LN можно использовать в качестве микрофона для записи переговоров между Консультантом и клиентом любого заведения. Для этого Вам понадобиться только IP микрофон ОСА P1LN и поставляемое в комплекте с ним ПО «Регистратор». IP микрофон можно расположить прямо на столе, в наиболее удобном месте и подключить его в локальную сеть заведения. Вспененный двусторонний скотч, на который крепится IP микрофон, погасит вибрации от стола. IP микрофон поддерживает различные режимы работы, алгоритмы сжатия информации и частоту дискретизации сигнала. Выбор осуществляется в веб-интерфейсе устройства. При необходимости есть возможность усилить принимаемый сигнал в пределах от 0 до 12 дБ с шагом 3 дБ. Обновление прошивки IP микрофона, а также загрузка Программного обеспечения и всех Инструкций осуществляется из веб-интерфейса.

Поддержка IP микрофоном ОСА P1LN протокола передачи данных RTSP, позволяет оперативно в режиме онлайн получать с него речевую информацию посредством обычного медиаплеера, либо передавать ее на систему видеонаблюдения. Чтобы запустить трансляцию звука с IP микрофона, достаточно ввести в настройках медиаплеера логин, пароль, его rstp адрес и порт: например, rtsp://admin:[email protected]:554/ и получать звук на вашем устройстве. Прослушивать звук можно на любом мобильном телефоне и планшете, а также на стационарном компьютере. Все что Вам понадобиться, это скачать бесплатную программу медиаплеера, поддерживающего RTSP трансляцию и ввести правильный RTSP адрес IP микрофона.  Мы рекомендуем использовать один из наиболее удачных и популярных медиаплееров — VLС плеер, который можно скачать и для телефонов Android и для IPhone.

Несомненными преимуществами IP микрофона в системе аудиозаписи являются:

• Готовое королбочное решение.
• Быстрота построение системы записи
• Легко наращиваемая система
• Закрытость от постороннего доступа
• Оперативность в получении информации
• Возможность удаленного управления системой



---

Применение IP микрофона в составе системы IP видеонаблюдения.

Вторым важным направлением применения IP микрофона ОСА P1LN является использование его совместно с современными цифровыми системами IP видеонаблюдения.

Для расширения возможностей системы IP видеонаблюдение необходимо произвести интеграцию IP микрофона в данную систему. После данной интеграции, система видеонаблюдения получает существенное превосходство над аналогичными системами видеонаблюдения, использующие обычные аналоговые микрофоны, которые подключаются к IP камерам через РоЕ адаптеры и сплиттеры, о которых мы говорили выше в нашей статье.

Преимущества Интеграции:

1. Возможность привязать любой IP микрофон к любой IP камере. На практике это преимущество очень важно, оно позволит более оперативно подключать к любой IP камере разные IP микрофоны ОСА.
2. Оптимальный выбор места установки IP микрофона.  Его монтаж не привязан к установке IP камеры. Все дальнейшие коммутации выполняются уже на видео сервере при настройке системы видеонаблюдения в определенных сценариях действия системы.
3. Апгрейд системы видеонаблюдения. IP микрофоны ОСА могут быть установлены не только на вновь создаваемых системах IP видеонаблюдения, но и успешно интегрироваться в уже существующие системы видеонаблюдения, в качестве апгрейда. А это повторные продажи и дополнительная прибыль.
4. Экономия бюджета на видеонаблюдение. Нет необходимости ставить IP камеру с микрофоном на каждую точку контроля, достаточно установить одну обзорную IP камеру и несколько IP микрофонов ОСА, которые будут вести запись всей информации на видео сервер, оперативно прикрепляться к IP камере по заранее заданным сценариям работы или в ручном режиме.
5. Качественный звук, отсутствие наводок. Использование IP микрофона гарантирует получение видеоизображения с качественным звуком, не подверженного различного рода наводкам, как в случае с использованием аналогового микрофона.

---

Рассмотрим на примере, как будет выглядеть прикрепление к поворотной IP камере нескольких IP микрофонов ОСА P1LN.

Возьмем поворотную IP видеокамеру и создадим для нее следующий сценарий работы:

• IP камера должна поочередно патрулировать 5 зон обзора.
• В каждой такой зоне устанавливаем IP микрофон ОСА P1LN (см. Рисунок ниже).

Интеграция позволит получить синхронную запись видео со звуком в каждой зоне обзора.

Когда IP видеокамера патрулирует зону № 1, к ней прикрепляется IP микрофон, находящийся в этой зоне обзора. В архив ведется синхронная запись видеоизображения с качественным звуком. Как только IP видеокамера перешла в зону № 2, к ней привязывается IP микрофон из зоны № 2 и так далее. Данный алгоритм работы системы можно будет оперативно изменять при необходимости в настройках системы видеонаблюдения.

После интеграции, появиться возможность создания и других подобных сценариев работы системы видеонаблюдения, что станет большим преимуществом перед другими аналогичными системами видеонаблюдения. В то время, когда к IP видеокамере прикреплен какой-то IP микрофон, другие IP микрофоны продолжают вести аудиозапись на видеосервер и при необходимости могут быть прослушаны.

В настоящее время IP микрофон интегрирован в различные системы IP видеонаблюдения, среди которых такие как: CVS-IP, Интеллект, Линия, Интегра-Видео, Хеома и др.

Производители систем IP видеонаблюдения, желающие сделать интеграцию с нашими IP устройствами (IP микрофонами и IP передатчиками звука), просьба обращаться в нашу компанию.
