Какой буквой и цветом обозначается нуль и фаза в электрике

При подключении самих электроприборов — освещения, вентиляции, автоматического выключателя — пользователи могут обнаружить буквенные обозначения клемм. L, N в электротехнике — это фаза и земля, к которым подключены соответствующие провода.

1. Алфавитное обозначение кабелей
2. L — символ фазы
3. N — буквенное обозначение нейтрального
4. PE — индикатор заземления
5. Цвета изоляционных оболочек проводников
6. Цвет проводника заземления
7. Цветовое обозначение нейтральных рабочих контактов
8. Цвета фазных проводников
9. Зачем использовать цветовое кодирование
10. Тонкости ручного цветового кодирования
11. Специфика двухпроводной маркировки
12. Разделение трехжильных кабелей
13. Процедуры разделения для пятипроводной системы
14. Как цветовое кодирование многопроводных систем
15. Цветовое кодирование системы как способ ускорения установки
16. Требования к окраске кабеля при монтаже

Буквенная маркировка проводов

Изолированные кабели с внутренними токопроводящими жилами используются в бытовых и промышленных линиях электропередачи. Изделия отличаются цветом изоляционной оболочки и маркировкой. Маркировка фаз и нейтралей в электроустановках ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электроустановках до 1000 В регламентируется ГОСТ Р 50462-2009:



• В разделе 6. 2.1 говорится, что нулевой проводник маркируется как N;
• В разделе 6.2.2 говорится, что заземленный защитный проводник обозначается как PE;
• В разделе 6.2.12 говорится, что в электротехнике L — это фаза.



Понимание обозначения упрощает монтажные работы в коммерческих, жилых и офисных зданиях.

L – обозначение фазы

В сети переменного тока провод, находящийся под напряжением, является фазным проводом. Слово Line означает активный проводник, линию и поэтому обозначается буквой L. Фазные провода должны быть покрыты цветной изоляцией, так как если их оставить неподключенными, они могут стать причиной ожогов, травмирования людей, пожара или выхода из строя различного оборудования.

N – буквенный символ нуля

Символ рабочей нейтрали или нейтрального провода — N, от аббревиатуры neutral или Null. Так обозначаются клеммы подключения нейтрали в однофазной или трехфазной сети при создании цепи.

Слово ноль используется только в странах СНГ, во всем мире проводник называют нейтральным.

PE – индекс заземления

Если проводка заземлена, применяется буква PE. Защитное заземление с английского переводится как заземляющий проводник. Клеммы и клеммы выключателей с нейтральным заземлением маркируются таким же образом.

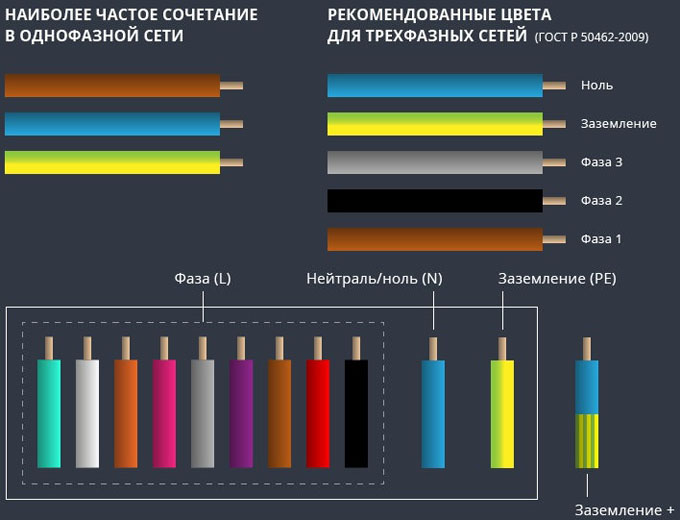

Расцветка изоляционного покрытия проводников

Цвета заземляющих, фазных и нулевых проводников должны быть выбраны в соответствии с действующими стандартами. В документе указаны цветовые различия для заземления в пусковой панели, а также для нейтрали и фазы. Понимание цветового обозначения изоляции избавляет от необходимости расшифровывать буквенные обозначения.

Какой цвет проводов фаза ноль земля, какая маркировка существует? Маркировка для сети 220В

Цвет жилы заземления

Европейский стандарт IEC 60446:2007 введен в действие в Российской Федерации с 1 января 2011 года. В нем указано, что заземлению подлежит только желто-зеленая изоляция. Если составлена электрическая схема, то заземляющий проводник должен быть обозначен PE.

Заземляющий проводник присутствует только в кабелях с 3 и более жилами.

В кабелях PEN, используемых в старых зданиях, заземляющий и нулевой проводники объединены. Изоляция в этом случае имеет синий цвет земли и желто-зеленые гильзы в местах соединения и на концах проводников. В некоторых случаях используется обратное обозначение — желто-зеленое заземление с синими клеммами.

Заземляющие и нейтральные проводники кабелей PEN тоньше, чем фазные проводники.

Обеспечение защитного заземления является обязательным условием для электромонтажа в жилом или коммерческом здании. Его необходимость указана в правилах устройства электроустановок и ГОСТ 18714-81. Согласно стандартам, заземление нейтрали должно иметь наименьшее значение сопротивления. Чтобы избежать путаницы, используется цветовая маркировка кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы избежать путаницы между фазой и нейтралью, вместо букв L и N используются цвета проводов. Электрические стандарты определяют, что нейтраль — синяя, сине-белая, независимо от количества проводников.

Ноль может быть обозначен латинской буквой N, которая на диаграмме читается как минус. Причина показаний — вклад нуля в короткое замыкание.

Расцветка фазного провода

Фаза — это проводник под напряжением, неосторожное прикосновение к которому может привести к поражению электрическим током. Начинающему электрику часто трудно определить местонахождение кабеля. Фаза идентифицируется по оттенкам: черный, коричневый, кремовый, красный, оранжевый, розовый, фиолетовый, серый и белый.

Буквенный индекс фазы — L. Используется в тех случаях, когда проводники не имеют цветовой маркировки. Если проводник подключен к нескольким фазам, рядом с буквой L ставится порядковый номер или латинские буквы A, B, C. Фаза также часто обозначается как плюс.

Фазный провод не должен быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно с помощью индикаторной отвертки. Необходимо коснуться наконечником неизолированной части изделия. Загорание индикаторной лампы указывает на наличие фазы. Если лампа не горит, сердечник нейтрален.

Цветовая маркировка сокращает время, необходимое для поиска нужного проводника, устранения неполадок. Знание цветов проводников также исключает риск поражения электрическим током.

Нюансы ручной цветовой разметки

Ручная цветовая маркировка используется, когда в старых домах используются провода одного цвета. Перед началом работы составляется схема, на которой отмечаются цвета проводов. Провода можно пометить во время установки:



• со стандартными кабельными лентами;
• термоусаживаемые трубки короткого замыкания;
• Изоляционная лента.



Правила разрешают использовать специальные комплекты для маркировки. Точки маркировки нейтрали и фазы указаны в правилах монтажа и ГОСТе. Это концы проводника и места его соединения с шиной.

Специфика разметки двухжильного провода

Если вы уже подключили кабель к сети, можно воспользоваться индикаторной отверткой. Сложность этого инструмента заключается в том, что вы не можете определить более одной фазы. Вы должны будете подключить их с помощью мультиметра. Во избежание путаницы можно нанести цветовую маркировку на электрический проводник:



• Выберите термоусадочную трубку или клейкую ленту для обозначения нуля и фазы;
• работают не по всей длине кабеля, а только в соединениях и узлах.



Разметка трехжильного провода

Полезно использовать мультиметр для определения фазы, земли и нейтрали в трехжильном кабеле. Установите его в режим переменного напряжения и осторожно коснитесь фазы, а затем коснитесь щупом других прядей. Запишите показания тестера и сравните. Подключение фаза-земля будет иметь более низкое напряжение, чем подключение фаза-земля.

Расцветка проводов и маркировка, фаза, нуль, земля, ПУЭ и стандарт,советы электрика

После уточнения линий можно сделать разметку. По цвету можно легко определить, какая это фаза — L или N. Ноль будет синим или темно-синим, плюс — любого другого цвета.

Порядок разметки пятипроводной системы

Для подключения трехфазной установки используется только пятижильный провод. Три проводника — это фазный проводник, один нейтральный проводник и один защитный проводник. Цветовая маркировка используется в соответствии с нормативными документами. Для защиты используется желто-зеленая оплетка, для нейтрали — синяя или голубая, а для фазы — оплетка из списка утвержденных цветов.

Как маркировать совмещенные провода

Для упрощения процесса подключения используются кабели с двумя или четырьмя жилами. Здесь защитная линия подключается к нейтральному проводнику. Буквенный код кабеля — PEN, где PE обозначает заземляющий проводник, а N — нейтральный.

В соответствии с ГОСТом используется специальный цветовой код. Длина подключенного кабеля будет иметь желто-зеленый цвет, а концы и точки подключения — синий.

Выделите основные проблемные места с помощью кабельных стяжек или клейкой ленты.

Расцветка проводки как способ ускорения монтажа

До вступления в силу ГОСТ Р 50462-2009 кабели имели белую или черную цветовую маркировку. Обнаружение фаз и нейтралей происходило при отключении тестера при подаче тока.

Использование цветных маркеров упрощает ремонтные работы, делает их безопасными и удобными. Зная цвета проводов, специалисту не придется тратить много времени на подведение электричества к дому или квартире.

Рассмотрите важность цветовой маркировки на примере лампочки. При замене лампы и перепутывании фазы и нейтрали существует опасность травмы или смерти от удара током. Когда L и N имеют цветовую маркировку в электропроводке, фаза идет к выключателю, а нейтраль — к источнику света. Напряжение нейтрализуется, и можно прикасаться даже к включенной лампочке.

Требования к расцветке проводки при монтаже

От распределительного щита к выключателю света прокладывается одножильный или двухжильный медный кабель. Количество проводов зависит от количества клавиш устройства. Это фаза, а не нейтраль. Допустимо использовать белый провод для питания, сделав пометку на схеме подключения.

Розетку следует подключать с учетом полярности. Рабочая нейтраль будет находиться слева, а фаза — справа. Заземление расположено в центре устройства и зажимается клеммой.

Если имеются два провода одного цвета, фазу и нейтраль можно найти с помощью тестера, индикаторной отвертки, мультиметра.

На электрической схеме должно быть указано, что обозначают L и N, но в электротехнике их несколько. На однолинейной схеме показана секция электроснабжения — тип питания, количество фаз на потребителя. Здесь рекомендуется сделать одну выемку на однофазной сети, три — на трехфазной и обозначить проводники цветом. Распределительные и защитные устройства маркируются специальными символами.

Правильная маркировка и цветовое кодирование проводников обеспечивает качество монтажа и обслуживания линии. Маркировка в соответствии с международными требованиями позволяет электрикам и мастерам «сделай сам» ориентироваться в электрической схеме.

подключение плюс минус, расшифровка L и N на схеме в электричестве, цвета и маркировка проводов сети 220В, синий по английски

Содержание

1. Маркировка проводов с помощью букв
2. Обозначение L в электрике
3. Обозначение N
4. Обозначение PE
5. Цвета изоляционного покрытия проводников
6. Жила заземления
7. Нулевые рабочие контакты
8. Фазный провод
9. Особенности цветовой разметки вручную
10. Разметка двухжильного провода
11. Трехжильного провода
12. Пятипроводной системы
13. Совмещенных проводов
14. Как обозначаются плюс и минус
15. Для чего нужна цветовая маркировка
16. Расцветка проводки как вариант ускорения монтажа
17. Основные требования к расцветке

Для создания электрических сетей — независимо от того, бытовые они или промышленные — используются изолированные кабели, внутри которых находится несколько токопроводящих жил.

Все они разного цвета, который соответствует назначению провода. Принятое обозначение L и N в электрике помогает упростить, ускорить монтаж и ремонт электросетей.

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования.

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цвета изоляционного покрытия проводников

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

В электропроводке старых домов заземление и нуль совмещены.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

На протяжении всей длины разметку не наносят, достаточно сделать ее только в местах соединений.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Как обозначаются плюс и минус

Иногда требуется прокладка цепи постоянного тока:

• в электротранспорте;
• на подстанциях, для питания автоматики и цепей защиты;
• в разных отраслях промышленности, строительства, народного хозяйства и т.д.

При создании таких цепей используют провод с 2 или 3 жилами, в нем:

• плюс — красный;
• минус — черный;
• заземление — серый или белый.

При создании цепи постоянного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Расцветка проводки как вариант ускорения монтажа

До принятия в 2009 г. ГОСТ Р 50462 маркировка кабелей выполнялась черным и белым цветами. После подачи питания фазу и нейтраль определяли контрольной лампой или индикатором.

Разноцветное обозначение проводников позволяет удобнее и быстрее выполнять монтаж и ремонт электросетей, а также повышает безопасность, т.к. всегда видна фаза.

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

При подключении розеток соблюдают полярность. Фазу фиксируют справа, нуль — слева, а заземление — посредине. Если 2 проводника одинаковой расцветки, то, чтобы найти фазу и нейтраль, используют мультиметр, контрольную лампу и индикатор.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

с разделенной фазой по сравнению с 3-фазной | Путеводитель по мощности

Для электрически ненастроенной трехфазной и однофазной энергии можно рассматривать ее в том же ключе, что и механическую энергию. Несмотря на их различия, у них есть одна общая черта — они оба передают силу с давлением и потоком. При обсуждении электрической мощности давление относится к силе, а поток означает скорость.

Мощность, передаваемая через однофазную и трехфазную сети, рассчитывается следующим образом: давление умножается на расход или сила умножается на скорость.

Когда речь заходит о механической мощности, вместо слов «сила» и «скорость» используется несколько разных терминов. Например, термины «фут-фунты» и «фунты на квадратный дюйм» описывают силу. Между тем термины «скорость вращения» и «галлоны в минуту» относятся к скорости.

В отношении электроэнергии терминология становится более ограниченной. Например, только один термин «напряжение» описывает силу. Между тем только два термина — «ток» и «амперы» — описывают скорость.

В прошлые десятилетия стандартом подачи электроэнергии был постоянный ток (DC), при котором мощность текла в одном направлении. В современном мире стандартом подачи электроэнергии является переменный ток (AC), при котором поток энергии работает в переменном направлении.

Стандарт мощности изменился с постоянного тока на переменный, поскольку последний подает энергию с большей эффективностью на большие расстояния и расстояния. Частота переменного тока различается в зависимости от страны:

• 60 Гц (циклов в секунду) — это частота переменного тока в США.
• 50 Гц (циклов в секунду) — частота переменного тока во многих других странах.

В механической мощности уравнение мощности представляет собой произведение фут-фунтов (давления) и скорости вращения (скорости). В электроэнергетике уравнение мощности представляет собой произведение напряжения (силы) на ток (поток).

В домашних хозяйствах наиболее часто используемая цепь питания состоит из однофазной двухпроводной сети переменного тока (AC), которая питает все, от компьютеров и бытовой техники до телевизоров, фенов и вентиляторов. Большинство установок имеют два провода — нейтраль и питание. Питание проходит между двумя проводами, начиная с провода питания.

Что такое Single-Split (двойной или 2-фазный) и 3-фазный?

Различия между однофазными, двухфазными и трехфазными системами сводятся к их конфигурации, которая определяет уровень напряжения, подаваемого на оборудование на принимающей стороне. Чем больше нагрузка, тем выше требования.

Что такое однофазное питание?

Однофазная трехпроводная система — это распределение электроэнергии переменного тока, позволяющее экономить материал проводников в однофазной системе. На распределительном трансформаторе для квалификации требуется только одна фаза на стороне питания. Трансформатор, питающий трехпроводную распределительную систему, содержит однофазную первичную входную обмотку.

В США и других странах действуют разные уровни стандартного напряжения. В США стандартное однофазное напряжение составляет 120 В. На многих других территориях стандартное однофазное напряжение составляет 230 В. Оба состоят из одного провода напряжения — 120 В или 230 В — и одного нейтрального провода.

Что такое двухфазное питание?

Двухфазный — также известный как разделенная фаза — в основном то же самое, что и однофазный. Двойная фаза состоит из переменного тока (AC) с двумя проводами. В Соединенных Штатах типичная система электропитания в домашних хозяйствах состоит из двух проводов питания на 120 В — фазы A и фазы B, которые сдвинуты по фазе на 180 градусов. Многие предпочитают этот подход из-за его гибкости.

В нагрузках с низким энергопотреблением, таких как освещение, телевизор, стереосистема и компьютерная периферия, питание подается от одной из двух цепей питания 120 В. В нагрузках, потребляющих большое количество энергии, таких как стиральная машина, посудомоечная машина, кондиционер и нагреватели, в качестве источника питания выступает одна силовая цепь 240 В.

Что такое трехфазное питание?

Трехфазное питание — это силовая цепь, состоящая из цепи переменного тока (AC) с тремя проводами. Большинство коммерческих зданий в Соединенных Штатах имеют трехфазную электрическую цепь. Схема питания обычно состоит из четырех проводов — 208 Y / 120 В — схема считается самой плотной и гибкой.

По сравнению с однофазным, трехфазное питание дает большую сумму мощности — в 1,732 раза по сравнению с однофазной — при том же токе:

• В нагрузках, потребляющих небольшое количество энергии, таких как освещение, телевидение, радио, компьютер и сканер, питание может подаваться от любой из трех однофазных цепей питания 120 В.
• Для нагрузок средней мощности, таких как водонагреватели и осушители воздуха, питание может подаваться от любой из трех однофазных цепей питания 208 В.
• Нагрузки, требующие больших объемов электроэнергии, включая обогреватели, кондиционеры и гаражное оборудование для тяжелых условий эксплуатации, питаются от одной трехфазной цепи питания 208 В.

На большинстве промышленных предприятий в Соединенных Штатах используются трехфазные четырехпроводные схемы питания, поскольку эта схема — 480 Y / 277 В — является самой плотной и мощной. По сравнению с трехфазным напряжением 208 В, трехфазное напряжение 480 В обеспечивает значительно большую мощность при том же токе или с уменьшенным на 43 % током. Преимущества этой установки заключаются в следующем:

• Снижение затрат на строительство благодаря меньшему размеру необходимых электрических устройств и схем.
• Снижение затрат на энергию благодаря сохранению электрического тока, который преобразуется в тепло, а не теряется.

Если принять во внимание задействованное мощное оборудование, трехфазные системы несут ответственность за самые невероятные подвиги архитектурной инженерии, которых когда-либо достигало человечество.

Разница между энергосистемами США и Европы

Энергосистемы Северной Америки, Великобритании, континентальной Европы и Океании различаются.

Европейская энергосистема

В Европе большинство энергосистем используют трехфазные сети 230/400 В. Основным исключением из этого правила являются фермы и сельские поселки, где для питания используются однофазные установки. Исключение связано с тем, что в сельской местности обычно имеется доступ только к одному высоковольтному проводу.

В Соединенном Королевстве федеральный закон требует, чтобы строительные площадки питали свои инструменты и переносные фонари от систем с центральным отводом 55 В. Подобные устройства используются с оборудованием на 110 В, для которого не требуется нейтральный проводник. Цель здесь состоит в том, чтобы уменьшить вероятность поражения электрическим током, которое часто представляет серьезную угрозу на открытом воздухе, особенно в сырые и дождливые дни.

Одной из наиболее распространенных единиц строительного оборудования в Великобритании является портативный трансформатор, особенно тот, который преобразует энергию между однофазными 240 В и 110 В. Электроснабжение на строительных площадках осуществляется непосредственно через генераторные установки. Одним из дополнительных преимуществ такого расположения является то, что лампы накаливания на 110 В — типичные для этой настройки — имеют нити накала, которые прочнее и лучше приспособлены для работы, чем нити накала ламп на 240 В.

Внизу, в антиподном содружестве, которое предпочитает недорогие варианты, электрические сети обеспечивают однопроводные линии передачи с возвратом через землю (SWER) для удаленных нагрузок.

Североамериканская энергосистема

Для жилых домов и небольших коммерческих объектов в США и Канаде наиболее распространенным источником электроэнергии являются трехпроводные однофазные системы. Установка позволяет работать двумя способами:

• Линия 120 В к нейтрали
• 240 В между линиями

Первый из них подает питание на стандартные розетки и заземленные светильники. Более тяжелое оборудование, такое как холодильники, духовки, посудомоечные машины, обогреватели и другие приборы, которым нужны более мощные источники энергии, используют второе.

Регламент управления электромонтажом двухфазных цепей. Обратный проводник не имеет защиты автоматического выключателя. Таким образом, нейтральный провод должен использоваться исключительно для цепей питания противоположной линии. Нейтраль может использоваться совместно двумя цепями противоположных линий, если имеется перемычка для соединения двух выключателей, поскольку это позволяет обоим отключаться одновременно, а также предотвращает прохождение 120 В через цепи 240 В. В исключительном варианте терминологии 220 В упоминается как однофазный в Соединенных Штатах, но не за рубежом.

Какие ключевые различия существуют между двухфазной и трехфазной электроэнергией?

В зданиях, использующих трехфазные источники питания, инженеры разработали электрические системы, обеспечивающие балансировку нагрузки. Это позволяет избежать дисбаланса в течение дня, поскольку разные стороны используют легкие, средние и тяжелые нагрузки. Инженеры также применили этот же принцип для источников питания, которые они распределяют по разным зданиям.

В Великобритании одна фаза снабжена нейтралью при токе до 100 А для отдельных объектов. В Германии и других странах Европы каждый объект получает три фазы и нейтраль. Однако номинал предохранителя в Германии ниже, и он перетасовывается, чтобы предотвратить влияние повышенных нагрузок на первую фазу.

Соединенные Штаты и Канада часто используют дельта-поставку с высокой ветвью. В этой конфигурации одна обмотка имеет отвод от центра, что позволяет использовать три разных уровня напряжения. Основная цель этого источника питания, подключенного по схеме треугольника, — обеспечить питание мощных двигателей, которым требуется вращающееся поле.

Однофазные нагрузки

За исключением систем с высоким ответвлением треугольника, однофазная нагрузка может работать между любыми двумя фазами. Когда однофазные нагрузки распределяются по фазам системы, это обеспечивает сбалансированность нагрузок и создает более управляемую ситуацию для проводников. В сбалансированной системе «звезда» из трех фаз и четырех проводов три проводника и нейтраль системы имеют одинаковое напряжение.

Когда на питающий трансформатор поступают обратные токи от домов и зданий потребителей, токи объединяются в нейтральный провод. Если все обратные нагрузки равномерно распределены по каждой из трех фаз, по нейтральному проводу течет обратный ток, равный нулю. Однако использование мощности трансформатора может оказаться неэффективным, если вторичная сторона трансформатора имеет несбалансированную фазную нагрузку.

Если в нейтрали питания возникает разрыв, напряжение между фазой и нейтралью не сохраняется. На фазах с более высокими нагрузками будет меньшее напряжение, а на фазах с меньшими нагрузками — более высокое.

Несимметричные нагрузки

В трехфазной системе, где токи в токах под напряжением неравны или не образуют идеального фазового угла 120 градусов, нагрузка является несбалансированной, поскольку потери мощности выше, чем в сбалансированной системе.

Электродвигатель относится к особому классу, когда речь идет о трехфазной нагрузке. Трехфазный асинхронный двигатель, используемый в различных отраслях промышленности, обеспечивает высокую скорость и пусковой момент. Трехфазный, известный своей эффективностью, превосходит однофазные двигатели аналогичного номинала и напряжения. Трехфазный двигатель, требующий меньшего обслуживания и относительно недорогой, служит дольше и вибрирует меньше, чем однофазный.

Трехфазные системы часто также обеспечивают электроэнергией электрическое освещение, электрические котлы и другие нагревательные нагрузки сопротивления. По всей Европе трехфазные подпитки подводят к бытовым электроплитам и отопительным приборам. Вы также можете подключить нагреватели между нейтралью и фазами, в которых отсутствует трехфазный доступ. В местах, где трехфазное питание недоступно, конфигурация с расщепленной фазой позволяет получить доступ к удвоенному нормальному уровню напряжения для тяжелых нагрузок.

В двухфазной системе используются два напряжения переменного тока, разделенные фазовым сдвигом на 90 градусов. Некоторые из первых общественных кондиционеров, а также самые ранние генераторы на Ниагарском водопаде работали на двухфазных системах. Трансформатор Scott-T можно использовать для соединения двухфазных систем с трехфазными. Двухфазные системы в значительной степени были заменены трехфазными системами, но некоторые остатки двухфазных систем все еще существуют.

Что такое трехфазные конфигурации? Цепи звезда (Y) и треугольник (Δ)

Трехфазные цепи бывают двух конфигураций — звезда (Y) и треугольник (Δ). В конфигурации «звезда» используются три, а иногда и четыре провода, тогда как в схеме «треугольник» используются только три провода. В конфигурации «звезда» дополнительный четвертый провод обычно заземляется и предлагается как нейтраль.

Ни в трехпроводном, ни в четырехпроводном вариантах не учитывается провод заземления, который проходит по линиям передачи с целью защиты от замыканий. В исправном состоянии заземляющий провод даже не держит ток.

При одновременном использовании однофазной и трехфазной нагрузки вступает в силу четырехпроводная конфигурация «звезда». Примером этого может быть, когда источник питания питает как освещение, так и обогреватели. В местах, где группа потребителей имеет общую нейтраль и имеет различное количество фазных токов, результирующие токи передаются через общую нейтраль.

Треугольник соединяет обмотку между разными фазами в трехфазной конфигурации. Звезда соединяет каждую обмотку в источнике питания между фазой и нейтралью. В этих конфигурациях будет работать один трехфазный или три однофазных трансформатора.

В системе с открытым треугольником, также известной как система V, конфигурация состоит из двух трансформаторов. Если трансформатор выходит из строя или становится злокачественным в замкнутом треугольнике, состоящем из трех однофазных трансформаторов, этот треугольник может работать как открытый треугольник. В дополнение к току для соответствующих фаз два трансформатора в разомкнутом треугольнике также обеспечивают ток третьей фазы.

Чтобы система треугольника могла обнаруживать блуждающие токи, необходимо заземление. Зигзагообразный трансформатор часто защищает конфигурации треугольника от скачков напряжения. Зигзагообразный трансформатор возвращает токи короткого замыкания на землю.

Как проверить трехфазное напряжение

Чтобы иметь трехфазную электроэнергию, вы должны иметь установку с тремя проводами соединения для передачи. Электроэнергетические компании Северной Америки производят трехфазные токи, которые передают электроэнергию по электрическим сетям, и это обеспечивает электроэнергией города, поселки и пригороды на всей территории Соединенных Штатов и Канады.

В жилых домах и небольших офисных зданиях однофазное питание является наиболее распространенным источником энергии. На стадионах и промышленных предприятиях трехфазное питание является стандартным типом электропитания. Две схемы подключения трансформаторов, питающихся от трехфазной сети, называются треугольником и звездой. Между ними есть небольшая разница в напряжении, и все зависит от проводки.

Шаги, необходимые для проверки напряжения на двигателе, просты:

• Выключите выключатель на двигателе. Снимите винты, которыми эта крышка крепится к разъединителю, и отложите крышку в сторону.
• Переместите мультиметр на напряжение переменного тока. Присоедините выводы щупа к следующим выводам — общему и напряжению. Если мультиметр имеет функцию автоматического выбора диапазона, перейдите к следующему шагу. Если нет, выберите диапазон напряжения, превышающий предполагаемое напряжение.
• Проверьте внутреннюю часть распределительной коробки двигателя. Должно быть два комплекта проводов. Один комплект должен включать три входящих провода, а другой должен состоять из трех исходящих проводов.
• Входящие провода должны быть подключены к клемме, имеющей следующие три символа — L1, L2 и L3. В качестве альтернативы терминал может отображать их как Line 1, Line 2 и Line 3.
• Провода, которые выходят наружу, должны быть подключены к клемме, которая имеет следующие три символа — Т1, Т2 и Т3. В качестве альтернативы терминал может отображать их как «Загрузка 1», «Загрузка 2» и «Загрузка 3».
• Из трех фаз тока каждая фаза проходит по проводу и обозначается входом и выходом соответствующим номером. Например, L3 и T3 представляют третью фазу.
• Проверьте пары L и T с помощью щупов мультиметра. Поместите щуп на L1 и L2, затем следите за отображением напряжения. Повторите этот шаг с комбинацией L1 и L3, а затем L2 и L3. Напряжение для каждой из этих пар должно быть одинаковым.
• При выполнении этого теста на парах T — T1 и T2, T1 и T3, T2 и T3 — напряжение для каждой пары должно быть равно нулю.
• Включите разъединитель. Протестируйте T-пары еще раз. Напряжение для каждой пары должно быть таким же, как и для L-пар.

Если у вас есть доступная нейтральная клемма, проверьте однофазное напряжение между ней и L1. Повторите тест между нейтралью и L2 и нейтралью и L3. Испытываемое здесь напряжение должно составлять половину того, что получилось для пар линий.

Во вращающемся преобразователе фаз одна фаза трехфазного тока может иметь другое напряжение, чем остальные две. В условиях нагрузки, когда двигатели работают, напряжение будет меняться, но этого следует ожидать.

При выполнении проверки напряжения внимательно следите за тем, что делаете, и не позволяйте себе отвлекаться. Выполнение этих тестов может быть опасным.

На некоторых двигателях размыкающий выключатель аналогичен выключателю включения/выключения. Таким образом, переключение отключения в положение «включено» фактически включает двигатель.

Получите дополнительную информацию об электроснабжении

В современном мире высоких технологий доступ к электроэнергии в любое время и в любых условиях не является роскошью. Это обязательно. Global Electronic Services выполняет сервисные работы по полному спектру промышленной электроники, двигателей и другого мощного оборудования. Мы рекомендуем вам быть в курсе событий в области электроэнергетики на благо вашей компании.

Запросить цену

Проводка

. Есть ли способ определить, какой провод L, а какой N на устройстве (само электрическое устройство, а не настенная розетка)?

\$\начало группы\$

У меня есть конкретный вопрос, но я подумал, что его можно сделать и более общим. У меня есть такой прибор, обогреватель Fakir HQ1200:

Я идиот и отсоединял провода перед тем, как сфотографировать/пометить их, и теперь не могу вспомнить, какой провод куда идет (кроме земли, которая является желто-зеленый провод, который подключается к самой раме).

Провода на картинке, кстати, те, что идут в само устройство (являются частью устройства). Я разобрался со стороной стены, но не хочу играть на стороне устройства.

Есть ли способ определить, какой провод является проводом L, а какой проводом N, не имея технического руководства или схемы подключения устройства?

А если нет, то случайно никто не знает какие провода какие на этой конкретной модели? Или иначе, если эти провода соответствуют стандартам для настенных розеток в Германии (синий — это N, а белый — L)?

• проводка
• бытовая техника

\$\конечная группа\$

5

\$\начало группы\$

Если провода обеспечивают вход, то.
