БП компьютера – цвета проводов, напряжение на разъемах
Из блока питания компьютера выходит толстый жгут проводов разного цвета и на первый взгляд, кажется, что разобраться с распиновкой разъемов невозможно.
Но если знать правила цветовой маркировки проводов, выходящих из блока питания, то станет понятно, что означает цвет каждого провода, какое напряжение на нем присутствует и к каким узлам компьютера провода подключаются.

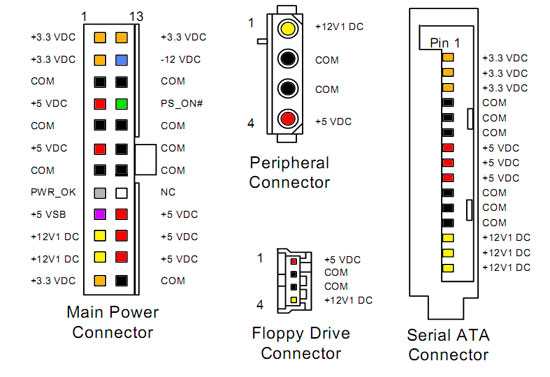

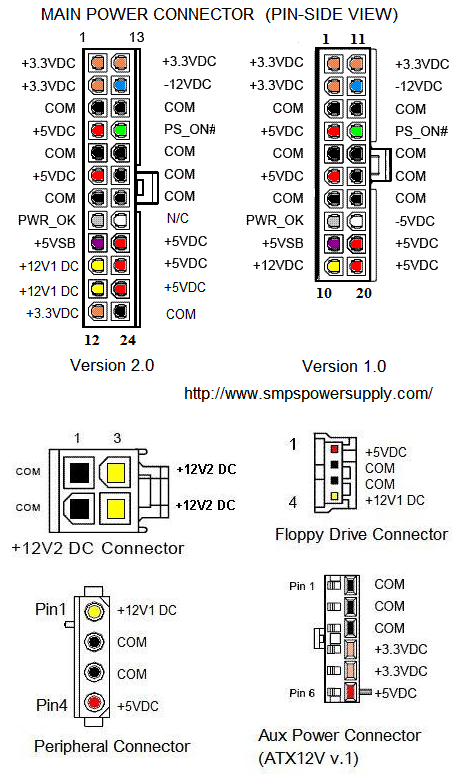

Цветовая распиновка разъемов БП компьютера
В современных компьютерах применяются Блоки питания АТХ, а для подачи напряжения на материнскую плату используется 20 или 24 контактный разъём. 20 контактный разъем питания использовался при переходе со стандарта АТ на АТХ. С появлением на материнских платах шины PCI-Express, на Блоки питания стали устанавливать 24 контактные разъемы.

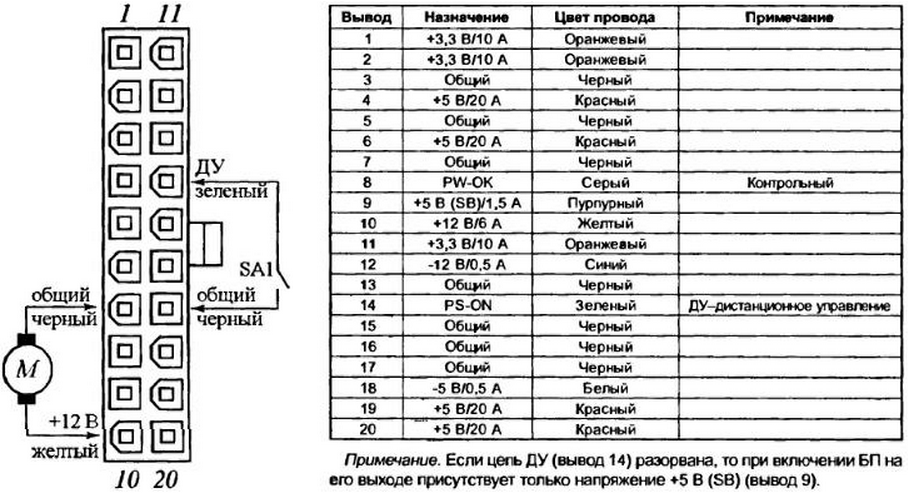

20 контактный разъем отличается от 24 контактного разъема отсутствием контактов с номерами 11, 12, 23 и 24. На эти контакты в 24 контактном разъеме подается продублированное уже имеющееся на других контактах напряжение.
Контакт 20 (белый провод) ранее служил для подачи −5 В в источниках питания компьютеров ATX версий до 1.2. В настоящее время это напряжение для работы материнской платы не требуется, поэтому в современных источниках питания не формируется и контакт 20, как правило, свободный.
Иногда блоки питания комплектуются универсальным разъемом для подключения к материнской плате. Разъем состоит из двух. Один является двадцати контактным, а второй – четырехконтактный (с номерами контактов 11, 12, 23 и 24), который можно пристегнут к двадцати контактному разъему и, получится уже 24 контактный.
Так что если будете менять материнскую плату, для подключения которой нужен не 20, а 24 контактный разъем, то стоит обратить внимание, вполне возможно подойдет и старый блок питания, если в его наборе разъемов есть универсальный 20+4 контактный.
В современных Блоках питания АТХ, для подачи напряжения +12 В бывают еще вспомогательные 4, 6 и 8 контактные разъемы. Они служат для подачи дополнительного питающего напряжения на процессор и видеокарту.
Как видно на фото, питающий проводник +12 В имеет желтый цвет с черной долевой полосой.
Для питания жестких и SSD дисков в настоящее время применяется разъем типа Serial ATA. Напряжения и номера контактов показаны на фотографии.
Морально устаревшие разъемы БП
Этот 4 контактный разъем ранее устанавливался в БП для питания флоппи-дисковода, предназначенного для чтения и записи с 3,5 дюймовых дискет. В настоящее время можно встретить только в старых моделях компьютеров.
В современные компьютеры дисководы Floppy disk не устанавливаются, так как они морально устарели.
Четырехконтактный разъем на фото, является самым долго применяемым, но уже морально устарел. Он служил для подачи питающего напряжения +5 и +12 В на съемные устройства, винчестеры, дисководы. В настоящее время вместо него в БП устанавливается разъем типа Serial ATA.
Системные блоки первых персональных компьютеров комплектовались Блоками питания типа АТ. К материнской плате подходил один разъем, состоящий из двух половинок. Его надо было вставлять таким образом, чтобы черные провода были рядом. Питающее напряжение в эти Блоки питания подавалось через выключатель, который устанавливался на лицевой панели системного блока. Тем не менее, по выводу PG, сигналом с материнской платы имелась возможность включать и выключать Блок питания.
В настоящее время Блоки питания АТ практически вышли из эксплуатации, однако их с успехом можно использовать для питания любых других устройств, например, для питания ноутбука от сети, в случае выхода из строя его штатного блока питания, запитать паяльник на 12 В, или низковольтные лампочки, светодиодные ленты и многое другое. Главное не забывать, что Блок питания АТ, как и любой импульсный блок питания, не допускается включать в сеть без внешней нагрузки.
Справочная таблица цветовой маркировки,
величины напряжений и размаха пульсаций на разъемах БП
Провода одного цвета, выходящие из блока питания компьютера, припаяны внутри к одной дорожке печатной платы, то есть соединены параллельно. Поэтому напряжение на всех провода одного цвета одинаковой величины.
Таблица цветовой маркировки проводов, выходных напряжений и размаха пульсаций БП АТХ | |||||||
---|---|---|---|---|---|---|---|
Выходное напряжение, В | +3,3 | +5,0 | +12,0 | -12,0 | +5,0 SB | +5,0 PG | GND |
Цветовая маркировка проводов | оранжевый | красный | желтый | синий | фиолетовый | серый | черный |
Допустимое отклонение, % | ±5 | ±5 | ±5 | ±10 | ±5 | – | – |
Допустимое минимальное напряжение | +3,14 | +4,75 | +11,40 | -10,80 | +4,75 | +3,00 | – |
Допустимое максимальное напряжение | +3,46 | +5,25 | +12,60 | -13,20 | +5,25 | +6,00 | – |
Размах пульсации не более, мВ | 50 | 50 | 120 | 120 | 120 | 120 | – |
Напряжение +5 В SB (Stand-by) – (провод фиолетового цвета) вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.
Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.
При измерении напряжений «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» – к контактам в разъеме. Можно проводить измерения выходных напряжений непосредственно в работающем компьютере.
Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современные компьютеры не устанавливают. Поэтому в блоках питания последних моделей это напряжение может отсутствовать.
Отклонение питающих напряжений от номинальных значений не должно превышать значений, приведенных в таблице.
При измерении напряжения на проводах блока питания, он должен быть обязательно подключен к нагрузке, например, к материнской плате или самодельному блоку нагрузок.
Установка в БП компьютера
дополнительного разъема для видеокарты
Иногда бывают, казалось бы, безвыходные ситуации. Например, Вы купили современную видеокарту, решили установить в компьютер. Нужный слот на материнской плате для установки видеокарты есть, а подходящего разъема на проводах, для дополнительного питания видеокарты, идущих от блока питания нет. Можно купить переходник, заменить блок питания целиком, а можно самостоятельно установить на блок питания дополнительный разъем для питания видеокарты. Это простая задача, главное иметь подходящий разъем, его можно взять от неисправного блока питания.
Сначала нужно подготовить провода, идущие от разъемов для соединения со сдвигом, как показано на фотографии. Дополнительный разъем для питания видеокарты можно присоединить к проводам, идущим, например, от блока питания на дисковод А. Можно присоединиться и к любым другим проводам нужного цвета, но с таким расчетом, чтобы хватило длины для подключения видеокарты, и желательно, чтобы к ним ничего больше не было подключено. Черные провода (общие) дополнительного разъема для питания видеокарты соединяются с черным проводом, а желтые (+12 В), соответственно с проводом желтого цвета.
Провода, идущие от дополнительного разъема для питания видеокарты, плотно обвиваются не менее чем тремя витками вокруг провода, к которому они присоединяются. Если есть возможность, то лучше соединения пропаять паяльником. Но и без пайки в данном случае контакт будет достаточно надежным.
Завершается работа по установке дополнительного разъема для питания видеокарты изолированием места соединения, несколько витков и можно подключать видеокарту к блоку питания. Благодаря тому, что места скруток сделаны на удалении друг от друга, каждую скрутку изолировать по отдельности нет необходимости. Достаточно покрыть изоляцией только участок, на котором оголены провода.
Доработка разъема БП
для подключения материнской платы
При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.
Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.
Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырехконтактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.
Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны. Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.
По отдельности как 20 контактный, так и 4 контактный разъемы вставляются хорошо, а вместе не вставляются, мешают друг другу. Но если немного сточить соприкасаемые стороны обоих разъемов напильником или наждачной бумагой, то хорошо вставятся.
После подгонки корпусов разъемов можно приступать к присоединению проводов 4 контактного разъема к проводам 20 контактного. Цвета проводов дополнительного 4 контактного разъема отличаются от стандартного, поэтому на них не нужно обращать внимания и соединить, как показано на фотографии.
Будьте крайне внимательными, ошибки недопустимы, сгорит материнская плата! Ближний левый, контакт №23, на фото черный, подсоединяется к красному проводу (+5 В). Ближний правый №24, на фото желтый, подсоединяется к черному проводу (GND). Дальний левый, контакт №11, на фото черный, подсоединяется к желтому проводу (+12 В). Дальний правый, контакт №12, на фото желтый, подсоединяется к оранжевому проводу (+3,3 В).
Осталось покрыть места соединения несколькими витками изоляционной ленты и новый разъем будет готов к работе.
Для того, чтобы не задумываться как правильно устанавливать сборный разъем в разъем материнской платы следует нанести с помощью маркера метку.
Как на БП компьютера
подается питающее напряжение от электросети
Для того чтобы постоянные напряжения появились на цветных проводах блока питания, на его вход нужно подать питающее напряжение. Для этого на стенке, где обычно установлен кулер, имеется трехконтактный разъем. На фотографии этот разъем справа вверху. В нем есть три штыря. На крайние с помощью сетевого шнура подается питающее напряжение, а средний является заземляющим, и он через сетевой шнур при его подключении соединяется с заземляющим контактом электрической розетки. Ниже на некоторых Блоках питания, например на этом, установлен сетевой выключатель.
В домах старой постройки электропроводка выполнена без заземляющего контура, в этом случае заземляющий проводник компьютера остается не подключенным. Опыт эксплуатации компьютеров показал, что если заземляющий проводник не подключен, то это на работу компьютера в целом не сказывается.
Сетевой шнур для подключения Блока питания к электросети представляет собой трехжильный кабель, на одном конце которого имеется трех контактный разъем для подключения непосредственно к Блоку питания. На втором конце кабеля установлена вилка C6 с круглыми штырями диаметром 4,8 мм с заземляющим контактом в виде металлических полосок по бокам ее корпуса.
Если вскрыть пластмассовую оболочку кабеля, то можно увидеть три цветных провода. Желто — зеленый – является заземляющим, а по коричневому и синему (могут быть и другого цвета), подается питающее напряжение 220В.
Желто — зеленый провод в вилке С6 присоединяется к заземляющим боковым полоскам. Так что если придется заменять вилку, не забудьте об этом. Все о электрических вилках и правилах их подключения можете узнать из статьи сайта «Электрическая вилка».
О сечении проводов, выходящих из БП компьютера
Хотя токи, которые может отдавать в нагрузку блок питания, составляют десятки ампер, сечение выходящих проводников, как правило, составляет всего 0,5 мм2, что допускает передачу тока по одному проводнику величиной до 3 А. Более подробно о нагрузочной способности проводов Вы можете узнать из статьи «О выборе сечения провода для электропроводки». Однако все провода одного цвета запаяны на печатной плате в одну точку, и если блок или модуль в компьютере потребляет больший, чем 3 А ток, через разъем подводится напряжение по нескольким проводам, включенным параллельно. Например к материнской плате напряжение +3,3 В и +5 В подводится по четырем проводам. Таким образом, обеспечивается подача тока на материнскую плату до 12 А.
распиновка разъема и их назначение
В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.
Содержание:
- Особенности
- Коннекторы БП
- Маркировка для проводов БП
- Коннектор мат. платы
- Molex коннекторы
- SATA коннекторы
- Коннекторы для графической карты
- Коннекторы для процессора
- Другие коннекторы
- В завершении
Особенности
Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.
На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного — кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.
Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.
Коннекторы БП
В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.
Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.
Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.
Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.
Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).
Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.
Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD — SATA HDD).
Совет! Подключить современный жесткий диск можно и через molex, однако подключение через SATA и molex одновременно не рекомендуется, так как HDD может не выдержать нагрузки и сгореть.
Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).
Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin
Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.
Также 3 и 4 Pin коннекторы используются для подключения кулеров.
Маркировка для проводов БП
Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.
Коннектор мат. платы
Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.
Коннектор материнской платы | ||||
№ Pin |
Значение |
Цвет |
№ Pin |
Значение |
1 |
3.3 V |
Оранжевый |
13 |
3.3 V/ +3.3 V sense |
2 |
3.3 V |
Оранжевый |
14 |
-12 V |
3 |
GND |
Черный |
15 |
GND |
4 |
+5 V |
Красный |
16 |
Power ON/ PC ON |
5 |
GND |
Черный |
17 |
GND |
6 |
+5 V |
Красный |
18 |
GND |
7 |
GND |
Черный |
19 |
GND |
8 |
Power Good |
Серый |
20 |
-5 V |
9 |
5VSB (дежурный режим +5 V) |
Фиолетовый |
21 |
+5 V |
10 |
+12 V |
Желтый |
22 |
+5 V |
11 |
+12 V |
Желтый |
23 |
+5 V |
12 |
3. 3 V |
Оранжевый |
24 |
GND |
GND — земля;
Контакты 8, 13, 16 — сигналы управления;
Контакт 13 имеет сразу 2 провода, один из них это отвод. Эти два провода меньшего сечения.
Таблица является универсальной и подходит для всех материнских плат ATX форм фактора.
Совет! Замкнув контакты 15 и 16 или 16 и любой черный GND, можно запустить БП без подключения материнской платы.
Molex коннекторы
Устаревший, но не канувший в историю 4 Pin коннектор PATA представляет собой универсальный продукт. Если отсутствует нужный разъем, то molex + переходник 4 Pin — 6 Pin позволит записать видеокарту. А molex + переходник 4 Pin — 3 Pin позволит подключить еще один куллер в системном блоке.
Почему он универсальный? Потому как на контактах используется «востребованное» напряжение.
Распиновка контактов коннектора molex такая.
Разъем питания жесткого диска HDD IDE (ATA) — Molex |
||
№ Pin |
Цвет |
Значение |
1 |
Желтый |
+12 V |
2 |
Черный |
GND |
3 |
Черный |
GND |
4 |
Красный |
+5 V |
Также, с помощью molex разъема к блоку питания может подключаться несколько устройств, компонентов, разветвителей, переходников, но ограниченных в количестве мощностью БП и системой охлаждения в корпусе ПК. С помощью разветвителей, можно получить из одного — два или три molex разъема.
SATA коннекторы
Подключение по SATA в основном используется в жестких дисках и приводах оптических дисков для питания и передачи информации. Питание подается на контакты 15 Pin коннектора, с помощью пяти проводов. Отсюда и пошла молва, что SATA — 5 Pin, хотя это неправильное утверждение.
Распиновка представлена в таблице.
SATA | ||
№ Pin |
Цвет |
Значение |
1 |
Оранжевый |
+3.3 V |
2 |
Оранжевый |
+3.3 V |
3 |
Оранжевый |
+3.3 V |
4 |
Черный |
GND |
5 |
Черный |
GND |
6 |
Черный |
GND |
7 |
Красный |
+5 V |
8 |
Красный |
+5 V |
9 |
Красный |
+5 V |
10 |
Черный |
GND |
11 |
Черный / Серый |
GND — Сигнальный |
12 |
Черный |
GND |
13 |
Желтый |
+12 V |
14 |
Желтый |
+12 V |
15 |
Желтый |
+12 V |
Указанная в таблице распиновка относится к предустановленным SATA коннекторам питания, потому как в ней есть серый сигнальный провод и оранжевый, с напряжением в 3. 3 V. Данный тип проводов необходим для правильной работы RAID-массивов (объединение нескольких физических дисков в один логический элемент) и замены винчестеров «на горячую» (при включенной машине, для включения — сперва интерфейс, затем питание, для выключения — сперва питание, затем интерфейс).
Кстати, современные винчестеры, питающиеся от разъема SATA, могут быть запитаны и от 4 Pin PATA. В жестких дисках есть преобразователи напряжения, поэтому через переходник PATA (в уме molex) — SATA можно без проблем запитать HDD, если SATA отсутствуют или закончились в БП.
Коннекторы для графической карты
Современные БП наличествуют 6-ти и 8-ми Pin коннекторами для подключения графических карт. Как уже оговаривалось ранее, еще 2 контакта нужно для дополнительного питания мощной видеокарты.
Видеокарта получает питание от шины PCI-E, мощностью до 75 Ватт. Если видеокарта у вас игровая, аля GeForce GTX 1050 Ti, то ей необходима дополнительная мощность (в данном случае выделен один разъем на 6 Pin).
6-ти пиновые коннекторы добавляют к видеокартам мощность в 75 Ватт.
8-ми пиновые — в 150 Ватт.
Графические монстры игровой индустрии, дизайна, рендеринга и майнинга могут задействовать сразу 6 и 8 пиновые разъемы, что в сумме даст мощность для одной видеокарты в 300 Ватт.
Вот вам факт! В видеокарте GeForce GTX 1080 Ti задействовано два дополнительных коннектора питания 8+8 Pin. Сколько под нее выделяется мощности, можете посчитать сами.
Коннектор 6 Pin PCI-E |
||
№ Pin |
Цвет |
Значение |
1 |
Желтый |
+12 V |
2 |
Желтый |
+12 V |
3 |
Желтый |
+12 V |
4 |
Черный |
GND |
5 |
Черный |
GND |
6 |
Черный |
GND |
Коннектор 8 Pin PCI-E |
||
№ Pin |
Цвет |
Значение |
1 |
Желтый |
+12 V |
2 |
Желтый |
+12 V |
3 |
Желтый |
+12 V |
4 |
Черный |
GND |
5 |
Черный |
GND |
6 |
Черный |
GND |
7 |
Черный |
GND |
8 |
Черный |
GND |
Подобные видеокарты требуют более мощных БП. Также нужно учитывать, что при подключении нескольких графических карт на одинаковом графическом чипе посредством SLI (технология NVIDIA) или CrossFire (технология AMD), увеличивается теплоотдача, которую необходимо регулировать дополнительным охлаждением в корпусе. На охлаждение потребуются дополнительные мощности БП.
В некоторых моделях БП (может указываться в инструкции или написано на упаковке) линии подачи напряжения +12V могут быть раздельными.
Восьми пиновые коннекторы еще используются в подключении дополнительного питания к центральному процессору. Однако 8 Pin для видеокарты и 8 Pin для процессора отличаются друг от друга форм-фактором и распиновкой, хотя кажутся, что похожи друг на друга.
Важно! Если питание для графической карты не поступает по дополнительному шести или восьми Pin коннектору (не подключено или перестало работать), видеокарта может отказать запускаться на компьютере или же не запуститься сам ПК.
Коннекторы для процессора
Для дополнительного питания центрального процессора (ЦП) различают 4 Pin и 8 Pin коннекторы. Какой использовать, зависит от мощности ЦП (и от разъема соответственно). 4 Pin для среднего класса, 8 — для требовательных.
В блоках питания данные коннекторы могут присутствовать:
- два сразу;
- один из них;
- один разборной восьмипиновый, состоящий из двух четырехпиновых.
Повышенное питание в основном требуется для многоядерного ЦП и для его разгона.
Коннектор ЦП 4 Pin |
||
№ Pin |
Цвет |
Значение |
1 |
Черный |
GND |
2 |
Черный |
GND |
3 |
Желтый |
+12 V |
4 |
Желтый |
+12 V |
Коннектор ЦП 8 Pin |
||
№ Pin |
Цвет |
Значение |
1 |
Черный |
GND |
2 |
Черный |
GND |
3 |
Черный |
GND |
4 |
Черный |
GND |
5 |
Желтый |
+12 V |
6 |
Желтый |
+12 V |
7 |
Желтый |
+12 V |
8 |
Желтый |
+12 V |
Другие коннекторы
К другим коннекторам в основном можно отнести старый 4 Pin флоппи и 3-4 пиновые коннекторы для кулеров.
Флоппи коннектор в основном не предусмотрен в комплектации современного БП, однако приведем таблицу его распиновки. Чисто на всякий случай.
FLOPPY 4 Pin | ||
№ Pin |
Цвет |
Значение |
1 |
Красный |
+5 V |
2 |
Черный |
GND |
3 |
Черный |
GND |
4 |
Желтый |
+12 V |
3-4 Pin коннекторы — неумирающая классика. Охлаждение в мощных стационарных ПК было, есть, и будет. В корпусе для ПК может быть довольно много мест под кулера, поэтому без переходников не обойтись.
Также, на материнке должен присутствовать как минимум один разъем под питание кулера (CPU FAN), которым обычно запитывается кулер для ЦП. В современных материнских платах, таких разъемов обычно около 4.
Пройдемся по распиновке коннекторов кулеров в БП. Существует 2 варианта для 4 Pin и один для 3 Pin.
Кулер, вариант 1 — 4 Pin |
||
№ Pin |
Цвет |
Значение |
1 |
Черный |
GND |
2 |
Желтый |
+12 V |
3 |
Зеленый |
Сигнал тахометра |
4 |
Синий |
PWM (ШИМ) |
Кулер, вариант 2 — 4 Pin |
||
1 |
Черный |
GND |
2 |
Красный |
+12 V |
3 |
Желтый |
Сигнал тахометра |
4 |
Синий |
PWM (ШИМ) |
Коннектор кулера 3 Pin |
||
1 |
Черный |
GND |
2 |
Красный |
+12 V |
3 |
Желтый |
Сигнал тахометра |
Существует и старый двухпиновый вариант (земля — питание), но сейчас такой вариант практически изжил себя.
Пройдемся по указанным в таблице. Коннектор 3 Pin подает питание и вращается на максимальных оборотах, желтый провод выступает в роли тахометра и выводит информацию о количестве оборотов в минуту.
Коннектор 4 Pin имеет те же свойства, что и 3 Pin плюс 4 провод ШИМ, который позволяет программно управлять количеством оборотов подключенного кулера.
Если у вас 4 Pin кулер, но 3 Pin разъем, вы смело можете подключаться. Кулер заработает, просто не сможете управлять количеством оборотов.
В завершении
При сборке или модернизации ПК всегда учитывайте совместную потребляемую мощность ваших комплектующих. Она не должна превышать мощность БП. Перегрузка БП может привести к сбою в работе машины, ее зависаниям, ошибкам «синего экрана» Windows (или аналогам в других ОС), непредвиденным перезагрузкам, повреждению БП.
Если вы собираете компьютер, смотрите на несколько лет вперед, учитывайте возможные модернизации и исходя из этого выбирайте соответствующий БП.
Не лишним будет напомнить, что любое нарушение целостности корпуса БП (например замена его вентилятора) и перепайка проводов, лишают вас гарантии. При самостоятельном выявлении неисправностей с БП или материнской платы, для замера мощности и напряжения используйте только качественные электроприборы.
Схема распиновки блока питания материнской платы
AT @ pinoutguide.com
Блок питания AT обеспечивает напряжение +5 В, +12 В, -5 В и -12 В с помощью двух шестиконтактных разъемов. На нескольких более новых платах использовался дополнительный разъем для +3,3 В. Обратите внимание, что вы должны установить эти разъемы на материнскую плату таким образом, чтобы черные провода располагались по центру, иначе ваше оборудование будет повреждено.
Разъем питания P8 AT
Штифт | Имя | Цвет | Описание | |
---|---|---|---|---|
1 | ПГ | Оранжевый | Power Good, +5 В постоянного тока, когда все напряжения стабилизировались. | |
2 | +5В | Красный | +5 В постоянного тока (или размыкающий контакт) | |
3 | +12 В | Желтый | +12 В постоянного тока | |
4 | -12В | Синий | -12 В постоянного тока | |
5 | ЗЕМЛЯ | Черный | Земля | |
6 | ЗЕМЛЯ | Черный | Земля |
Разъем питания P9 AT
Штифт | Имя | Цвет | Описание | |
---|---|---|---|---|
1 | ЗЕМЛЯ | Черный | Земля | |
2 | ЗЕМЛЯ | Черный | Земля | |
3 | -5В | Белый или желтый | -5 В постоянного тока | |
4 | +5В | Красный | +5 В постоянного тока | |
5 | +5В | Красный | +5 В постоянного тока | |
6 | +5В | Красный | +5 В постоянного тока |
Кабельный разъем Molex
.
Первый ПК дебютировал в 1981 году и использовал два кабеля для подключения блока питания к материнской плате. Два кабеля подключаются рядом к разъемам материнской платы. Иногда они имеют ключ, поэтому подключаются только одним способом, а иногда нет. Даже если они с ключом, вы можете вставить их неправильно, если приложите к этому немного усилий. Вы всегда должны помнить, что подключаете их так, чтобы черные провода были рядом друг с другом.
В старых ПК почти все микросхемы работали напрямую от 5-вольтовой шины. В результате блок питания выдает большую часть своей мощности при напряжении 5 вольт. Есть три или четыре линии, выделенные для 5-вольтовой шины. Другая основная шина на 12 вольт. Это использовалось в основном для запуска дисководов, двигателей и вентиляторов. Две отрицательные шины являются источниками смещения, которые должны обеспечивать только небольшое количество тока.
Разъем дополнительного питания P10 AT (имеется на некоторых материнских платах Dell с разъемами 5, 7 и 8). Запатентованный разъем 3,3 В предназначен не только для Dell, но и для IBM (особенно Power Series) и Intel (например, Atlantis Socket 5 и аналогичные материнские платы Socket 7). Согласно документации Intel (например, материнская плата Intel Advanced/AS), распиновка остается такой же, как показано в документе.
Напряжение 3,3 В использовалось исключительно для питания слотов PCI — в то время как встроенный внутренний регулятор обычно обеспечивает 3,3 В для чипсета и ЦП, оно может быть слишком слабым для некоторых плат PCI, поэтому на ранних материнских платах оно не направляется на слоты.
Штифт |
Имя | Цвет | Описание | |
1 | ЗЕМЛЯ | Черный | Земля | |
2 | ЗЕМЛЯ | Черный | Земля | |
3 | ЗЕМЛЯ | Черный | Земля | |
4 | 3,3 В | Зеленый | +3,3 В постоянного тока | |
5 | 3,3 В | Зеленый | +3,3 В постоянного тока | |
6 | 3,3 В | Зеленый | +3,3 В постоянного тока |
Контакты блока питания — ATX, Dell, Power Mac
Главная | Справочник | Учебник | Топологии | ИИП дизайн | Тепловой расчет | Программное обеспечение | дизайн печатной платы | Блок питания компьютера | ИБП | Цепь | Трансформеры | Формулы | Справочник по ЭЭ | инверторы | Генераторы | Солнечная
Для разных версий спецификаций ATX требуются разные разъемы питания. Что еще хуже, некоторые компьютерные бренды (например, HP, Dell, Apple) используют в своих материнских платах стандартные разъемы ATX с фирменной нестандартной распиновкой. Я предполагаю, что они не хотят, чтобы вы использовали недорогой универсальный блок питания в качестве замены их оригинальным. В некоторых случаях, конечно, неподходящий БП механически не влезет в корпус. Однако во многих случаях это произойдет, и вы можете поджарить свою материнскую плату, если подключите стандартный блок питания ATX к фирменной плате и наоборот. Здесь вы найдете информацию о главном разъеме питания P1 как ATX, так и некоторых фирменных ПК, которая поможет вам определить правильный блок питания для замены. См. также распиновку разъемов, указанную в новом стандарте ATX12VO с одной шиной.
РАЗЪЕМЫ ATX и ATX12V
При разработке форм-фактора ATX сначала использовался 20-контактный двухрядный разъем P1 с номиналом 6 А на контакт. По сравнению со старым AT-стилем, у него было три новых шины: +3,3 В, +5VSB и линия PS_ON# для удаленного включения/выключения. Позже Intel® представила так называемый ATX12V, отличавшийся дополнительным разъемом 2×2 +12V (информацию о вспомогательных кабелях можно найти здесь).
В редакции 2.0 спецификации блока питания ATX P1 был изменен на 24-контактную часть для большей мощности. Обозначения исходных 20 сигналов оставлены без изменений для обратной совместимости (см. схему контактов разъема питания ATX справа, а также см. наше руководство по взаимозаменяемости между версиями ATX). Спецификация версии 2.0 также требовала отдельного ограничения тока на разъеме 2×2, который обозначался как +12V2. Однако в действительности, насколько я знаю, большинство производителей проигнорировали это требование и подключили линии +12V1 и +12V2 к одному и тому же физическому выходу с комбинированной защитой от перегрузки по току. В явном признании этого факта руководство Intel по проектированию блоков питания версии 1.2 сделало это требование скорее рекомендуемым, чем обязательным. Обратите внимание, что номера ревизий направляющих и блоков питания не совпадают. Например, в последнем комбинированном руководстве по блокам питания версии 1.31 указан ATX 2.4. Также обратите внимание, что здесь и везде на этой странице мы приводим вид спереди, т.е. вид со стороны штифта, а не со стороны провода. Цвета показаны только для справки. Некоторые производители отклоняются от рекомендуемых проводов, поэтому не слишком доверяйте цветам.
DELL
В течение многих лет Dell использовала те же разъемы, что и в стандартном ATX, но проводку по-другому (см. схему справа, где показаны выводы их компьютеров Pentium® II и III, Precision 410 и Dimension 8100). Насколько я знаю, кроме Dimension 8100, начиная с Pentium® IV, в их системах используются стандартные обозначения контактов.
POWER MAC
Apple Power Mac G3 и некоторые блоки питания G4 (APG и PCI) также использовали стандартный 20-контактный разъем с нестандартными обозначениями контактов. Хотя в большинстве корпусов G4 (таких как QuickSilver и Gigabit) использовалось 22 контакта, что механически несовместимо с любым ATX, у Mirrored Drive Doors было 24 контакта. Обратите внимание, что TRKL относится к так называемому струйному выходу, который активен всякий раз, когда компьютер подключен к сети. По сути, это просто другое название резервного источника питания, который питает цепь включения питания. Кстати, недавно Apple «для удобства» убрала со своего сайта информацию о назначении контактов на большинстве старых моделей.
GES
Некоторые старые серверы основывались на спецификации GES, разработанной AMD для их процессоров. С технической точки зрения распиновка GES имеет больше смысла, чем любая другая, потому что они группируют сигналы с одинаковыми именами. Они также переместили PWR_OK на 8-контактный P2, который используется для питания процессора.
Это руководство, конечно, не является исчерпывающим и не охватывает все пользовательские конфигурации. В частности, Compaq и HP также использовали несовместимые системы. Как правило, если у вас фирменный ПК, вы должны подозревать, что он может быть несовместим с отраслевым стандартом.
Добавить комментарий
