Замена автоматических выключателей — причина пожаров
Часто при ремонте здания модернизация электропроводки ограничивается заменой автоматических выключателей в электрощитах. По мнению многих современные автоматические выключатели лучше защитят от перегрузок и токов короткого замыкания старую, отслужившую 20 – 30 и более лет электропроводку с алюминиевыми проводами. А проектирование электроснабжения и выполнение электромонтажных работ при этом не планируют.
Сейчас самые распространенные автоматические выключатели имеют характеристику срабатывания «С», а 10 лет назад выключатели с другими характеристиками были большой редкостью и поставлялись только по предварительному заказу.
Если предстоит подобная замена автоматических выключателей без замены электропроводки, то всегда необходимо измерить сопротивление цепи фаза – ноль всех линий и определить ток короткого замыкания в них. При проведении измерений для розеточных линий необходимо найти самую удаленную от электрощита розетку, а для осветительных линий самый удаленный светильник. После чего нанести на график время – токовые характеристики заменяемых автоматических выключателей и тех, которые предполагается устанавливать.
И здесь часто возникают неожиданные сюрпризы – старые, отслужившие 20 – 30 лет автоматические выключатели защищают имеющуюся электропроводку на порядок надежнее, чем некоторые (не правильно используемые) современные устройства. Проблема здесь заключается в том, что сопротивление цепи фаза – ноль в линиях старой электропроводки очень часто слишком велико, и соответственно токи короткого замыкания малы, и зачастую в групповых сетях не превышают величины 100 – 150 А. Особенно это касается зданий, где кабели и провода в групповых линиях достигают длины 50 и более метров.
До широкого внедрения автоматических выключателей с комбинированными расцепителями, имеющими тепловой и электромагнитный расцепители, использовали преимущественно автоматические выключатели с расцепителями, имеющими обратно зависящую от тока временную характеристику.
В жилых зданиях в основном использовались автоматические выключатели АЕ 1031, в общественных зданиях А 3160 и другие.
Сравнение время – токовых характеристик разных типов автоматических выключателей с номинальным током 16 А показано на Рис. 1 и 2.
На Рис. 1 показаны автоматический выключатель с характеристикой срабатывания «С» по стандарту IEC-EN60898 (кривые 1 и 2) и автоматический выключатель АЕ 1031 М-2 (кривые 3 и 4, построены по данным каталога электротехнических изделий Тираспольского электроаппаратного завода за 2004 год). Время отключения автоматических выключателей находится в зоне, ограниченной кривыми 1 и 2 для первого выключателя и между кривыми 3 и 4 для второго.
На Рис. 2 показаны автоматический выключатель с характеристикой срабатывания «B» по стандарту IEC-EN60898 (кривые 1 и 2) и тот же, что и на первом рисунке автоматический выключатель АЕ 1031 М-2 (кривые 3 и 4).
Старые электропроводки редко имеют хорошее согласование своих параметров с характеристиками современных аппаратов защиты, особенно имеющих кратность тока срабатывания электромагнитного расцепителя к номинальному току срабатывания теплового расцепителя 7-10 и более.
Из рисунка 1 видно, что при токах короткого замыкания 100 – 150 А автоматический выключатель с обратно зависящей от тока временной характеристикой АЕ 1031 М-2 16 А отключит цепь примерно в 10 раз быстрее, чем автоматический выключатель С16. Сравнение производим по кривым 1 и 3, отображающих наибольшее время срабатывания аппаратов защиты в пределах технологического разброса их параметров.
По таблице 1, в которой представлены результаты расчетов нагрева алюминиевых жил кабелей сечением 2,5 и 4 мм2 в зависимости от тока короткого замыкания и его длительности определяем допустимость использования автоматического выключателя. Методика расчетов описана в работе Нагрев кабелей при коротком замыкании (часть 1), для алюминиевых жил кабелей коэффициенты в формулах: β=228; К=148; X=0,4; Y=0,08.
При токе короткого замыкания 150 А (Рис. 1) автоматический выключатель С16 отключится примерно через 6 секунд, при этом алюминиевые жилы кабелей сечением 2,5 мм2 способны нагреться до температуры 250 градусов, а жилы сечением 4 мм2 до 125 градусов.
То есть кабель с жилами 2,5 мм2 близок к воспламенению, а с жилами 4 мм2 не дойдет до критической температуры, но вероятность выгорания соединений жил в коробках велика.
Автоматический выключатель с расцепителем, имеющим обратно зависящую от тока временную характеристику отключится примерно за 0,8 секунды. При этом жилы кабеля 2,5 мм2 нагреются менее, чем до 90 градусов, а жилы 4 мм2 — менее чем до 65 градусов.
В первую очередь определять температуру жил необходимо при токах короткого замыкания, близких к порогу срабатывания электромагнитных расцепителей. Если ток короткого замыкания в конце линии существенно меньше этой величины, то при приближении точки замыкания к электрощиту он все равно его достигнет.
Автоматические выключатели с характеристикой срабатывания «B» защитят старую электропроводку значительно лучше (Рис. 2), чем выключатели с характеристикой «С». Хотя при токах короткого замыкания 60 – 75 Ампер уступают автоматическим выключателям АЕ 1031.
Но при токах короткого замыкания более 80 А выключатели В16 значительно превосходят выключатели АЕ 1031 по надежности защиты.
Таблица 1
|
№ |
Тнач, град |
Сеч. жил, мм.кв |
Ток к.з., A |
Температура алюминиевых жил кабеля с изоляцией из ПВХ пластиката град., при коротком замыкании длительностью, сек: |
||||||||||||
|
0,5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
|||||
|
1 |
50 |
2,5 |
50 |
52 |
54 |
57 |
60 |
63 |
65 |
67 |
69 |
71 |
75 |
78 |
83 |
|
|
2 |
50 |
2,5 |
75 |
55 |
59 |
67 |
73 |
79 |
85 |
91 |
96 |
100 |
109 |
118 |
129 |
|
|
3 |
50 |
2,5 |
100 |
59 |
66 |
80 |
93 |
104 |
116 |
126 |
136 |
146 |
164 |
182 |
206 |
|
|
4 |
50 |
2,5 |
125 |
64 |
76 |
98 |
120 |
140 |
159 |
178 |
196 |
214 |
248 |
282 |
330 |
|
|
5 |
50 |
2,5 |
150 |
70 |
88 |
122 |
155 |
188 |
220 |
251 |
282 |
314 |
376 |
437 |
529 |
|
|
6 |
50 |
2,5 |
180 |
79 |
106 |
160 |
214 |
268 |
324 |
381 |
439 |
498 |
621 |
— |
— |
|
|
7 |
50 |
4 |
50 |
51 |
52 |
53 |
54 |
55 |
56 |
57 |
58 |
59 |
61 |
63 |
65 |
|
|
8 |
50 |
4 |
75 |
52 |
54 |
57 |
60 |
62 |
65 |
67 |
69 |
71 |
75 |
79 |
84 |
|
|
9 |
50 |
4 |
100 |
53 |
57 |
62 |
67 |
72 |
77 |
81 |
85 |
89 |
97 |
104 |
114 |
|
|
10 |
50 |
4 |
125 |
55 |
60 |
69 |
78 |
86 |
93 |
100 |
107 |
114 |
127 |
139 |
156 |
|
|
11 |
50 |
4 |
150 |
58 |
65 |
78 |
91 |
103 |
114 |
125 |
136 |
146 |
167 |
186 |
214 |
|
|
12 |
50 |
4 |
180 |
61 |
72 |
92 |
111 |
129 |
147 |
164 |
182 |
199 |
232 |
266 |
314 |
|
Конечно, подобрать защиту для старой электропроводки, что бы она удовлетворяла требованиям ПУЭ 7-го издания при коротком замыкании (отключение линии за 0,2 секунды при напряжении 380 В и за 0,4 секунды при напряжении 220 В в сетях с глухозаземленной нейтралью) крайне трудно, иногда практически невозможно.
Но подбором автоматических выключателей с разными время – токовыми характеристиками всегда следует стремиться к лучшему результату. При токах короткого замыкания, превышающих порог срабатывания электромагнитного расцепителя автоматического выключателя с комбинированным расцепителем, защита кабелей осуществляется значительно надежнее, чем ее выполняют автоматические выключатели с обратно зависящей от тока временной характеристикой. И конечно, везде, где допустимо уменьшить номинал автоматического выключателя, необходимо воспользоваться этой возможностью.
Если посмотреть рисунок с время – токовыми характеристиками предохранителя и автоматического выключателя С16 в работе Защита кабелей от токов короткого замыкания, то точно такая же проблема может возникнуть при замене предохранителей на автоматические выключатели.
Но всегда необходимо стремиться не латать старую сеть, а выполнить проектирование новой электропроводки и осуществить замену старых проводов на современные кабели.
7 апреля 2013 г.
К ОГЛАВЛЕНИЮ
Ремонт электрощитов в Москве цены за работу
Основные проблемы этажных и квартирных электрощитов происходят из-за
того, что устаревают морально и физически клеммы, изоляция,
автоматические выключатели и проводники. Если в вашей квартире
запланирован ремонт, обязательно задумайтесь о том, чтобы заменить
электрощит, ведь у старых электрощитов с пробками внешний вид не
соответствует современным интерьерам.
Электрощиты, установленные в домах старой постройки, подразделялись на два типа.
Щиты первого типа были рассчитаны на увеличенную мощность, их
монтаж и сборку производили на лестнице, чаще всего, в квартирах с
электроплитами. Ремонт электрощитов этого типа заключается в замене
автомата и монтаже УЗО (устройства защитного отключения).
Электрощиты второго типа устанавливались в самих квартирах.
Разработка таких электрощитов впервые была произведена давно, ими
оснащались сталинские, хрущевские, брежневские дома, корабли, некоторые
другие типы жилых многоэтажных домов.
Для таких щитов потребуется
более серьезный ремонт.
Без качественного обслуживания щиты этажного типа могут
превратиться в источник повышенной опасности. Это происходит из-за
морального старения клемм, пакетников, автоматических выключателей,
изоляции проводников. Серьезные проблемы в электрощитах часто
происходят из-за мелких проблем – мерцания, а также кратковременного
пропадания света, ощущения запаха гари или учащенного срабатывания
автоматических выключателей.
Часто из-за износа электрощитов происходят неожиданные отключения
электроэнергии, а из-за скачков напряжения проблемы могут привести даже
к выходу из строя бытовых приборов и возгораниям.
План работ
Работы, связанные с ремонтом электрощитов
– Замена старых пакетников на двухполюсные автоматы
Если проводка монтировалась еще в советское время, там были
установлена щиты, содержащие пакетные выключатели. Данные пакетники
необходимы для отключения электроэнергии в период установки счетчика
или ремонта щита.
– Замена автоматических выключателей при ремонте щитов
Функция автоматических выключателей в защите бытовой техники от
чрезмерных токов. Данные автоматы необходимы также для защиты проводки
от короткого замыкания, которое может привести даже к возгоранию.
– Замена УЗО (устройств защитного отключения) при ремонте электрощитов
УЗО в электрощитах служат для защиты от высоких токов бытовых
приборов, а также для защиты электропроводки от замыкания проводки на
элементы конструкции здания, которые приводят к возгораниям. УЗО служат
и для защиты людей от поражающих токов при неисправностях проводки или
бытовой техники.
– Монтаж реле напряжения при ремонте электрощитов
Реле напряжения в схеме электрощитов служат для защиты от скачков
напряжения в сети бытовой техники. Это устройство, служащее для
контроля напряжения питающей сети, может отключить питание квартиры от
электроснабжения, если возникает высокое напряжение.
– Замена предохранителей и пробок при ремонте квартирных электрощитов
Защита электросети и бытовой техники от повышенных токов при
помощи электрических пробок и плавких предохранителей не всегда
эффективна.
Сегодня щиты оснащаются универсальным современным средством
– автоматическими выключателями, легко включающимися и выключающимися.
– Замена устаревших автоматов более новыми и современными
Некоторые щиты до сих пор оборудованы старыми автоматическими
выключателями, серии АЕ-1031 и АБ-25, выпущенными много лет тому назад.
Тогда использовались именно такие технологии сборки. За эти годы
произошло кардинальное изменение технологий. Поэтому, если вы затеяли
ремонт, обязательно произведите замену старых автоматов на новые модели
автоматических выключателей, так как это является жизненной
необходимостью.

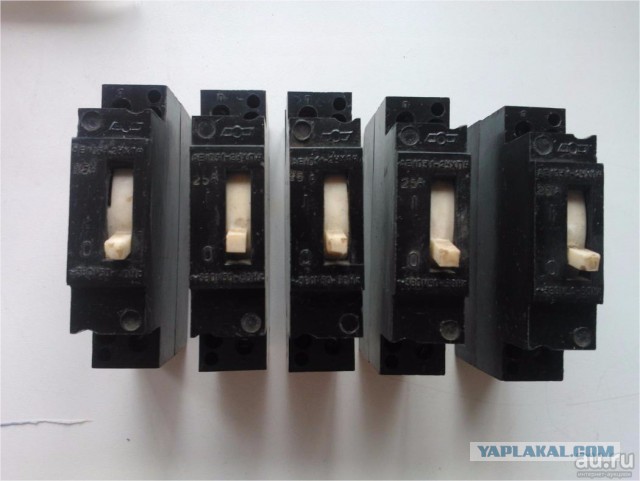

Однофазные автоматические выключатели AE1031
