Как соединить антенный кабель
Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено. Таким уязвимым местом можно считать как раз кабельные соединения.
Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение коаксиального кабеля – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить антенный кабель, как подключить удлинитель антенного кабеля и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.
Устройство кабеля
Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.
Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.
Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.
Как соединить телевизионный кабель
Прежде чем браться за соединения телевизионного кабеля, убедитесь, чтобы оба его отрезка были отключены от любых устройств, к которым он был присоединён. Стыковка кабеля, когда он подключён, может представлять ряд опасностей для безопасности, главная среди них – поражение электрическим током. В работе с кабелями безопасность всегда остаётся главным приоритетом, поэтому, переходите к следующему шагу после принятия необходимых мер безопасности.
Теперь вам нужно подготовить место соединения (концы коаксиала). От того, насколько тщательно вы это проделаете, во многом будет зависеть, не превысят ли потери сигнала тех допустимых значений, которые приняты для участков сращения телевизионного кабеля.
Порядок действий при зачистке концов коаксиального шнура:
- сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
- снимите отрезанную часть изоляции;
- уложите оплётку вдоль провода подобно отвороту рукава;
- на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.
Этот процесс следует повторить и для второго конца кабеля.
Соединение через переходник
Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

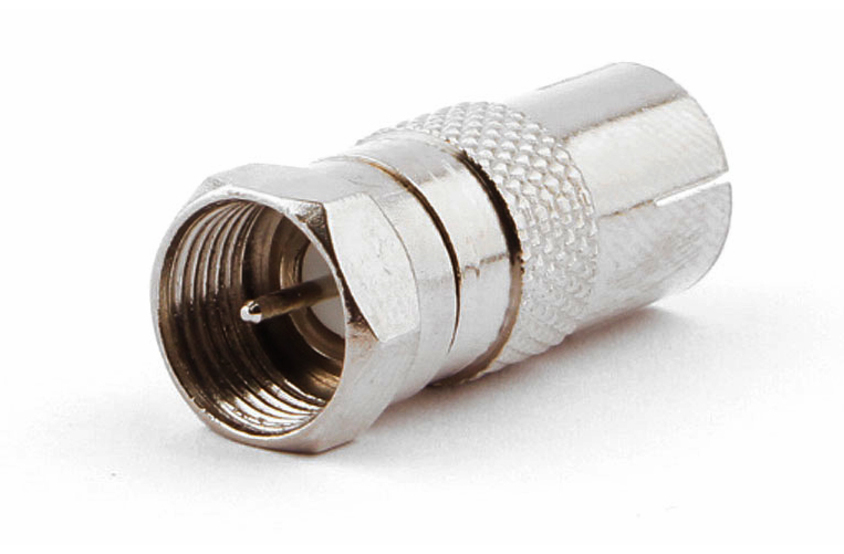

Соединение антенного кабеля через переходник
Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

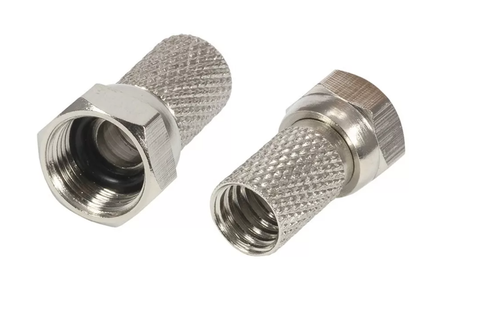

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника.
Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.
Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.
Соединение штекера с гнездом

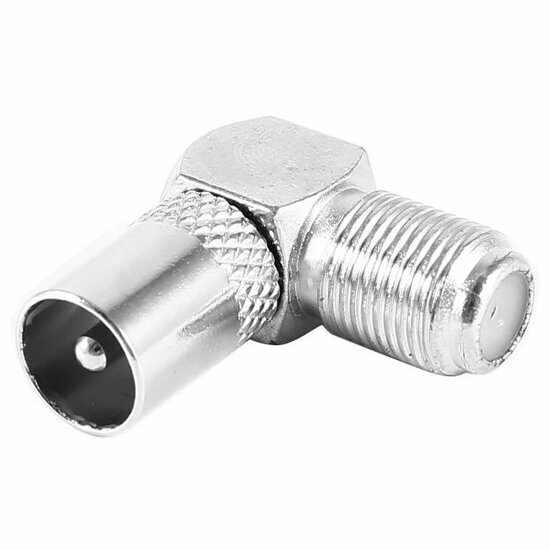

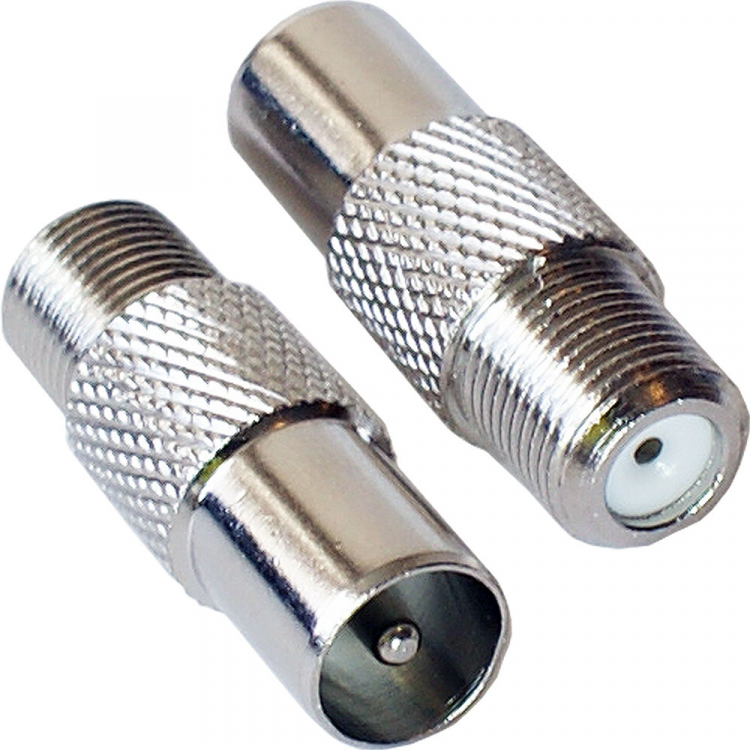

Соединение антенного кабеля через разъем
Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.
Скрутка
Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка.
К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.
Соединение антенного кабеля скруткой
Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:
- не роняйте предметы на телевизионный провод и защитите его от ударов;
- не сгибайте место соединения – оно хрупкое;
- не допускайте, чтобы сращённый провод «болтался» на ветру.
Типичные ошибки при подключении
Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.
Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.
Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.
Похожие статьи
правильно разделать ТВ кабель и присоединить разъём, способы закрепления соединителей
Самостоятельное подключение телевизора к внешнему сигналу окажется несложным, если разобраться с антенным штекером. Именно с помощью этого устройства гнездо приёмника соединяется с ТВ кабелем, передающим высокочастотный ток от щитка на лестничной площадке или антенны чердаке, в квартиру. Важно правильно подобрать соотношение диаметров и технические характеристики проводника, безошибочно разделать конец кабеля и накрутить штекер.
- Выбор проводника сигнала и монтаж
- Типы соединителей
- Присоединение штекера к антенному кабелю
Выбор проводника сигнала и монтаж
Перед тем как подключить кабель к телевизору, необходимо провести подготовительные работы, приобрести некоторые материалы и технические устройства. Мысленно проложить маршрут для проводника телевизионного сигнала, определить его протяжённость, количество разветвлений и специальных приспособлений.
Антенный кабель представляет собой провод сложной конструкции, способный без помех передавать уверенный сигнал. В состав шнура входят следующие элементы:
- центральный медный сердечник — по нему протекает минимальный ток высокой частоты;
- плотная пластиковая изоляция, придающая жёсткость и надёжно предохраняющая жилу от механических повреждений;
- алюминиевая фольга — это второй проводник, защищающий передаваемый сигнал от помех;
- экранирующая оплётка из тонких проволочек, улучшающая качество приёма и отводящая электромагнитные воздействия;
- наружная изоляция предохраняет всю конструкцию от влаги и разрушения проводников.
Телевизионный кабель обязательно маркируется по внешней поверхности. Для бытовых приёмников чаще используют изделия с символами COAXIL CABLE 75 OHM, где первое сочетание указывает на присутствие экранирующего (коаксиального) слоя, а цифра 75 — волновое сопротивление в Омах на частоте 2,15 ГГц, принятой для большинства телевизоров.
Прокладывая кабель по квартире, учитывают несколько важных моментов. Трассу намечают с удалением от электропроводки, а телефонный и интернет каналы помех не создают, укладываются в едином жёлобе. Протягивают шнур целым куском и без скруток, при надобности пересечь сеть под напряжением, делают это под углом 90º. При необходимости развести кабель по разным помещениям пользуются разветвителями, располагая приспособления в удобных для обслуживания местах.
Типы соединителей
Устройство, обеспечивающее оперативное присоединение кабеля к приёмнику сигнала, называется штекер антенный для телевизора.
Оно позволяет без проведения особых действий освобождать прибор от связи с коммуникациями простым выдёргиванием из гнезда аппарата ТВ-кабеля. Это бывает необходимо в случае грозы или перемещения телевизора на новое установочное место.
Первые антенные штекеры к проводникам припаивались, но позже появились конструкции, позволяющие выполнить соединение без особенных приспособлений: сначала посредством крепёжных винтов, а сегодня — за счёт давления при накручивании специальной втулки на конец кабеля. Изготавливают телевизионные штекеры по международному образцу F: две цилиндрические детали из металла определённым способом накручиваются на антенные проводники и плотно обжимают место контакта.
Такое соединение не требует от монтажника специальных знаний и умения, но порядок проведения манипуляций необходимо соблюдать, чтобы не получить на выходе потерю сигнала и низкокачественное изображение. Чтобы самостоятельно разделать кабель и подсоединить к нему штекер, понадобятся инструменты:
- пассатижи для перекусывания проводников;
- нож, чтобы резать изоляцию;
- отвёртка, если разъем старого образца и с винтовым креплением.
Форма штекеров для антенны телевизора бывает прямой в виде штыря и изогнутой, как буква Г. Последняя конфигурация позволяет придвинуть приёмник ближе к стене без помехи со стороны кабеля.
По фигуре подключения изготавливают разъёмы двух типов: мальчик и девочка. Чаще на телевизионных приборах используются штекеры первого исполнения, другие применяют для подключения к усилителям, головным станциям сети и розеткам.
Присоединение штекера к антенному кабелю
Подключение кабеля к антенне осуществляют посредством винтов, на ней расположенных. В многоэтажных домах сигнал выводится на коллективный щиток, имеющийся в каждом подъезде, и присоединение в таком случае делают от одной из клемм общей антенной шины. После прокладки кабеля по намеченной трассе приступают к разделке свободного конца под армирование его штекером. Очерёдность операций следующая:
- Разрезать внешнюю оболочку, отступив от края проводника 1,0―1,5 см. Задача — не повредить оплётку и фольгу, которые идут глубже.
- Удалить отрезанный кусок пластика, а проволочную сетку и алюминиевую бумагу навернуть на кабель. После этого открывается доступ к изолятору центральной жилы.
- Сделать круговой надрез полимерного сердечника с отступом от торца на 0,7―1,0 см, стараясь не повредить медную проволоку. Пластиковый цилиндрик снять со стержня и выбросить.
- Зачистить вскрытые отрезки жилы и экранов при помощи ножа, навернуть на фольгу первую часть разъёма так, чтобы медный провод попал в стержень штекера. Пассатижами подкоротить центральный провод, чтобы расстояние до накидной гайки было 4―6 мм.
- Прикрутить оставшуюся деталь до упора — соединитель готов к эксплуатации.
Задача — не повредить оплётку и фольгу, которые идут глубже.Случается, что внутренний размер по резьбе штекера оказывается больше, чем антенного кабеля. Тогда перед загибом экрана подматывают изоляционную ленту до плотной посадки разъёма на проводниковый шнур. При монтаже необходимо следить, чтобы фольга и оплётка не касались центральной жилы — от этого пострадает качество передачи ТВ сигнала.
Иногда возникает необходимость соединить два куска кабеля с целью его удлинения. Схема выполнения операции остаётся прежней, с той лишь разницей, что вместо штекера используется переходная муфта.
