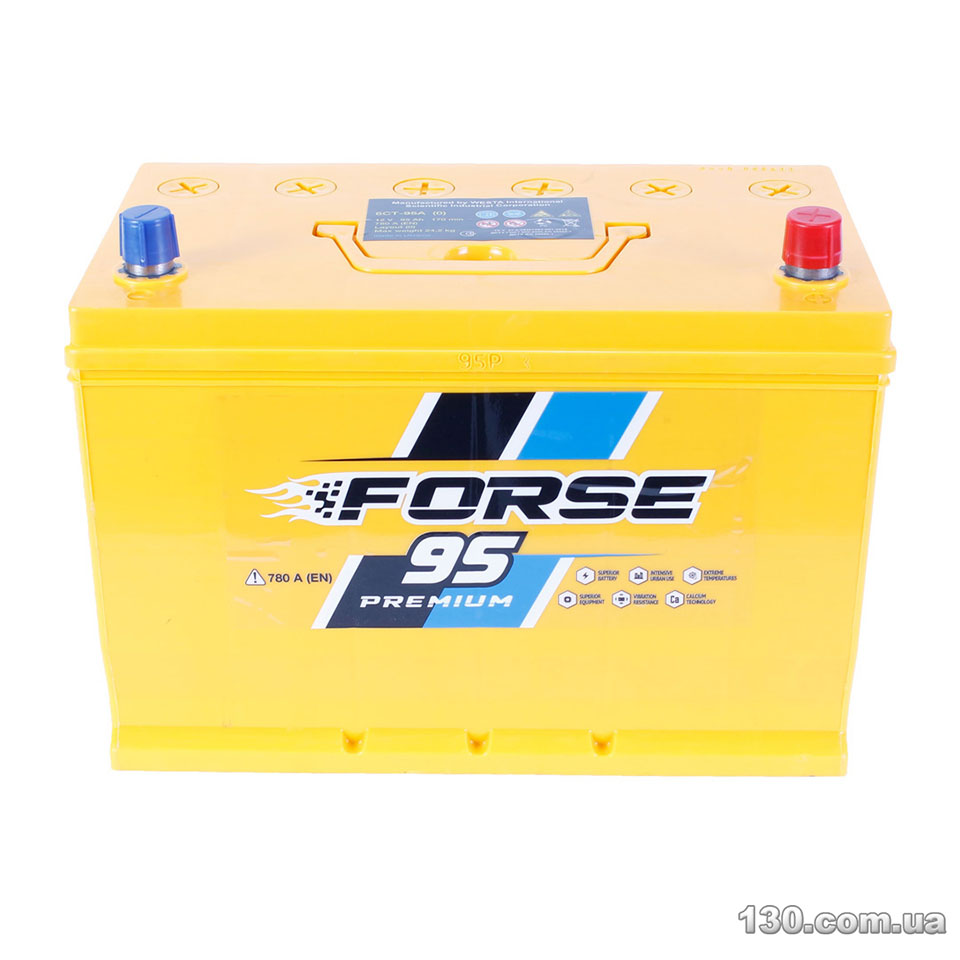

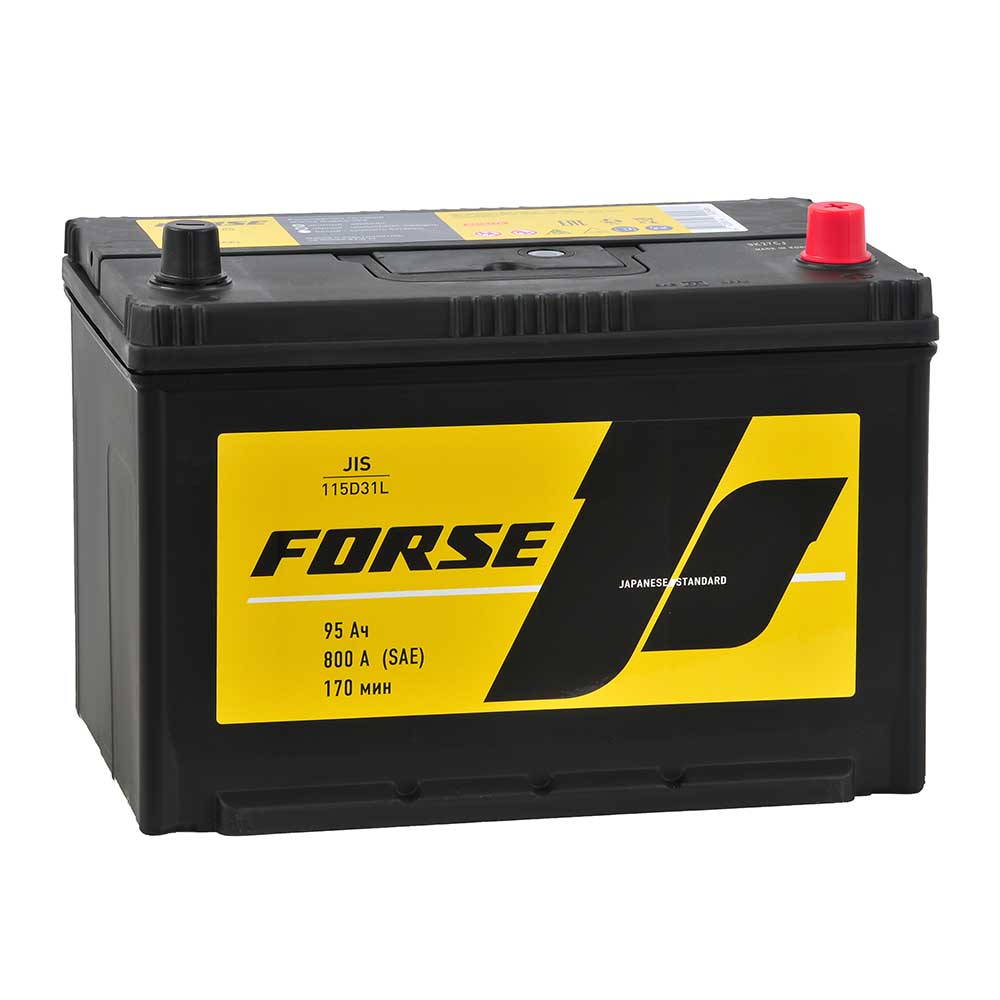

Автомобильный аккумулятор Forse 95VL азия прямой полярности

FORSE JIS– серия аккумуляторных батарей азиатских типоразмеров, относится к классу полностью необслуживаемых батарей, мощные, выносливые, с высокими пусковыми токами.

Конструктивные особенности:

— увеличенное количество электродов

— двойная лабиринтная крышка без доступа к банкам

— полностью необслуживаемый (SMF)

— крышка оснащена фильтрами-искрогасителями

Полностью необслуживаемый

Автомобильный аккумулятор «Форс» азиатской серии относится к классу необслуживаемых батарей (sealed maintenance free (SMF), то есть не требует доливки воды на протяжении всего срока службы. Крышка аккумулятора имеет двойную лабиринтную конструкцию, которая конденсирует пары воды, выделяющиеся в процессе работы аккумулятора, конденсат возвращается обратно в электролит. Доступ к банкам отсутствует.

Высокая прочность электродов

Решетки токоотводов произведены методом просечки из свинцово-кальциевого сплава.

Повышенные пусковые токи

Использование в конструкции батареи увеличенного количества электродов позволило повысить величину пускового тока.

Повышенная безопасность

В газоотводных каналах крышки расположены фильтры-искрогасители, защищающие аккумулятор от искры из внешних источников.

Все аккумуляторы имеют двойную маркировку: соотвествующую требованиям российского ГОСТа и стандарта JIS.

Производство автомобильных аккумуляторов марки «Форс» серии JIS размещено на заводах 1AK-GROUP (Республика Беларусь).

0

Оставить отзыв

Нажимая на кнопку «Отправить», я даю согласие на обработку персональных данных.

Гарантийно-сервисный центр в Москве:

Ул. 2-я Институтская, 6
Рязанский проспект, 61
Тел.: (499) 174-79-85

График работы:

Сентябрь — февраль
Вторник-пятница с 9:30 до 18:30
Суббота с 9:30 до 16:00
Технический перерыв с 13:30 до 14:00
Понедельник, воскресенье — выходной

Март — август
Понедельник-четверг с 9:30 до 18:30
пятница с 9:30 до 16:00
Технический перерыв с 13:30 до 14:00
Суббота, воскресенье — выходной

Другие города:

г. Астрахань, «Аккумулятор-центр», ул. Славянская, 1Б, тел.: 8 (8512) 49-15-05
г. Барнаул, «Мир аккумуляторов», ул. Павловский тракт, 16, тел.: 8 (3852) 29-00-55
г. Белгород, «АВТО-РИТЕТ», ул. Серафимовича, 21, тел.: 8 (4722) 40-20-49
г. Белгород, ТД «Фалькон», ул. Красноармейская, д. 7В, тел.: 8 (4722) 20-71-36
г. В. Новгород, «Автомир», ул. Московская, д. 57, тел.: 8 (8162) 66-41-43
г. Вологда, «Автоцентр на Беляевской», ул. Ленинградская 51-Б, тел.: 8 (8172) 52-90-90
г. Воронеж, ТД «Фалькон» ул. 45-ой Стрелковой дивизии, д. 234, тел.: 8 (4732) 20-41-80
г. Иваново, «Автоцентр», ул.Сарментовой, 9а, тел.: 8 (4932) 37-16-07 (только Forse, FB)
г. Иркутск, ул. Байкальская, 273А, тел.: 8 (3951) 35-42-95
г. Казань, «Авто-Мир», ул. 3-я Клиновая, 9, тел.: 8 (843) 239-58-78 (только Forse, FB)
г. Казань, «Авто-Мир», ул. Адоратского, 63, тел.: 8 (843) 265-25-72 (только Forse, FB)
г. Краснодар, «НПН», ул. Лизы Чайкиной, 6/1, тел.: 8 (861) 210-95-80
г. Красноярск, «Сибирская аккумуляторная компания», Гладкова, 22, тел.: 8 (391) 269-55-22
г. Липецк, «Шинторг-База», Ударников д.97, тел.: 8 (4742) 70-22-15
г. Новосибирск, «Сибаккумулятор», ул. Стационная, 30А, тел.: 8 (383) 341-66-72
г. Оренбург, «Аврора Авто», ул. Широтная, д. 3, тел.: 8 (3532) 99-56-99
г. Псков, «Псковская аккумуляторная компания», ул. Советская, д. 93-А, тел.: 8 (8112) 75-21-92, 72-82-25
г. Ростов-на-Дону, «Росавтопром», ул. Пескова, 3, тел.: 8 (863) 206-65-21
г. Самара, ТЦ «Самарский», ул. Кабельная, 8, тел.: 8 (846) 276-99-05 (только Dominator)
г. Санкт-Петербург, «Бэтэрис+», ул. Херсонская, д. 19, тел.: 8 (812) 274-61-21
г. Саранск пр. Ленина, д. 91, тел.: 8 (8342) 27-08-47
г. Волжский, «Автодом Братья Заплаткины», 2-ой Индустриальный проезд, 2, тел.: 8 (8443) 384-715
г. Северодвинск, ТС «ДАВ-Авто», Архангельское шоссе, д. 29а, тел.: 8 (8184) 58-69-71
г. Смоленск, «Автодом», ул. Крупской, дом 54, тел.: 8 (4812) 52-12-35
г. Ставрополь, «Автоток», Старомарьевское шоссе, 6, тел.: 8 (918) 868-38-46
г. Тамбов, «Дока», ул. Никифоровская, 1в, тел.: 8 (4752) 53-52-33
г. Тверь, «Макон», пр. 50 лет Октября, 5, тел.: 8 (4822) 656-656
г. Тула, «Катод-Т», ул. Колетвинова, д.6, тел.: 8 (4872) 364-344
г. Ульяновск, ул. Московское шоссе, д. 46, тел.: 8 (8422) 65-25-40
г. Уфа, ул.Новочеркасская, 16, тел.: 8 (347) 274-60-82
г. Ярославль, Концерн «Сокол», ул. Полушкина Роща, 9б, тел.: 8 (4852) 57-08-70
Республика Дагестан, г. Хасавьюрт, ул. Энергетическая, д. 56

Задайте свой вопрос

Нажимая на кнопку «Отправить», я даю согласие на обработку персональных данных.

Характеристики, как заряжать и обслуживать Отзывы

Яркие, привлекательные внешне аккумуляторы, навевающие мысли о гонках Формула-1, красочные расцветки, эргономичные формы, это становится существенным плюсом для многих потребителей. И порой даже решающим в выборе между двумя батареями схожих характеристик. Именно такой дизайн имеют отечественные аккумуляторы Forse.

Содрежание

О производителе Forse

Торговая марка Forse выпускается российским производителем BatBaza. Эта фирма занимается распространением товара, его продвижением, обучением торговых представителей, а также обслуживанием оборудования. Производством же занимаются другие компании.

Первоначально производство осуществляло украинское предприятие «Веста-Днепр» в городе Днепропетровске. Это было в 2006 году, когда марка Forse впервые появилась на российском рынке, и продолжалось до 2014 года. Теперь же производством аккумуляторов для BatBaza занимается Курский аккумуляторный завод.

Кроме Forse, этой компании принадлежат и другие торговые марки, среди которых Norr, Fireball, Dominator, Uno, FB.

Где используются аккумуляторы Forse

Аккумуляторы Forse выпускаются в различных вариантах и подходят для широкого ряда транспортных средств. Это грузовые и легковые автомобили, а также есть отдельная серия для мотоциклов.

Возможно применение таких АКБ как в отечественных автомобилях, так и в иномарках. Преимущественно распространяются они в России и странах СНГ. Благодаря достаточно широкому модельному ряду, а также широкому диапазону емкостей и пусковых токов, подобрать модель можно для практически любого автомобиля.

Как отличить подделку

Применяемые технологии и их особенности

Батареи Forse имеют хорошие технические характеристики и надежны в эксплуатации. Высокое качество достигается благодаря применяемым при производстве современным технологиям:

  • технология Ca-Ca, предполагающая использование кальциевых сплавов при изготовлении решеток, благодаря чему повышается их прочность и работоспособность, а также уменьшается расход жидкости;
  • пожарная безопасность благодаря технологии встраиваемых пламегасителей;
  • особая конструкция крышками с газоотводами;
  • использование особых добавок при изготовлении пластин, благодаря чему достигается увеличенное количество электронов, за счет чего, в свою очередь, повышается пусковой ток;
  • использование пробок для доступа к банкам АКБ – эта особенность позволяет в любое удобное время измерить параметры электролита и при необходимости долить воду – то есть, эти батареи обслуживаемые.

Производитель утверждает, что благодаря задействованным технологиям обеспечивается легкий пуск двигателя в холодное время года, а электроды обладают повышенной прочностью. Гарантия на конструкцию три года.

Несмотря на обслуживаемость, кальциевые батареи приближены по надежности и сроку службы к необслуживаемым.

Технические характеристики

Представленные на рынке аккумуляторные батареи Форсе преимущественно относятся к европейскому типоразмеру. Емкость их варьируется от 50 до 225 Ач. Также имеются АКБ азиатского типоразмера, емкостью от 35 до 95 Ah. Все можно разделить на несколько групп:

Для мотоциклов

Это не обслуживаемые батареи выполненные по технологии AGM (с абсорбированным электролитом). То есть эти АКБ являются сухозаряженными, а значит они могут дольше храниться, так же они обладают повышенным пусковым током. В отличие от российских аналогов они выше качеством и производительностью, а по сравнению с импортными — дешевле. Большой модельный ряд позволяет подобрать аккумулятор под любую мототехнику: скутеры, мотоциклы и квадроциклы.

Аккумулятор Forse для мотоциклов

Forse мото AGM Тип Емкость Габариты
FRS4L YTX4L-BS 4 114х70х85
FRS5L YTX5L-BS 4 114х70х106
FRS7L YTX7L-BS 7 114х70х130
FRS7A YTX7A-BS 7 150х87х93
FRS9 YTX9-BS 9 150х87х105
FRS12 YTX12-BS 10 150х87х130
FRS14 YTX14-BS 12 150х87х146
FRS16 YTX16-BS 14 150х87х159
FRS20 YTX20L-BS 18 175х87х155

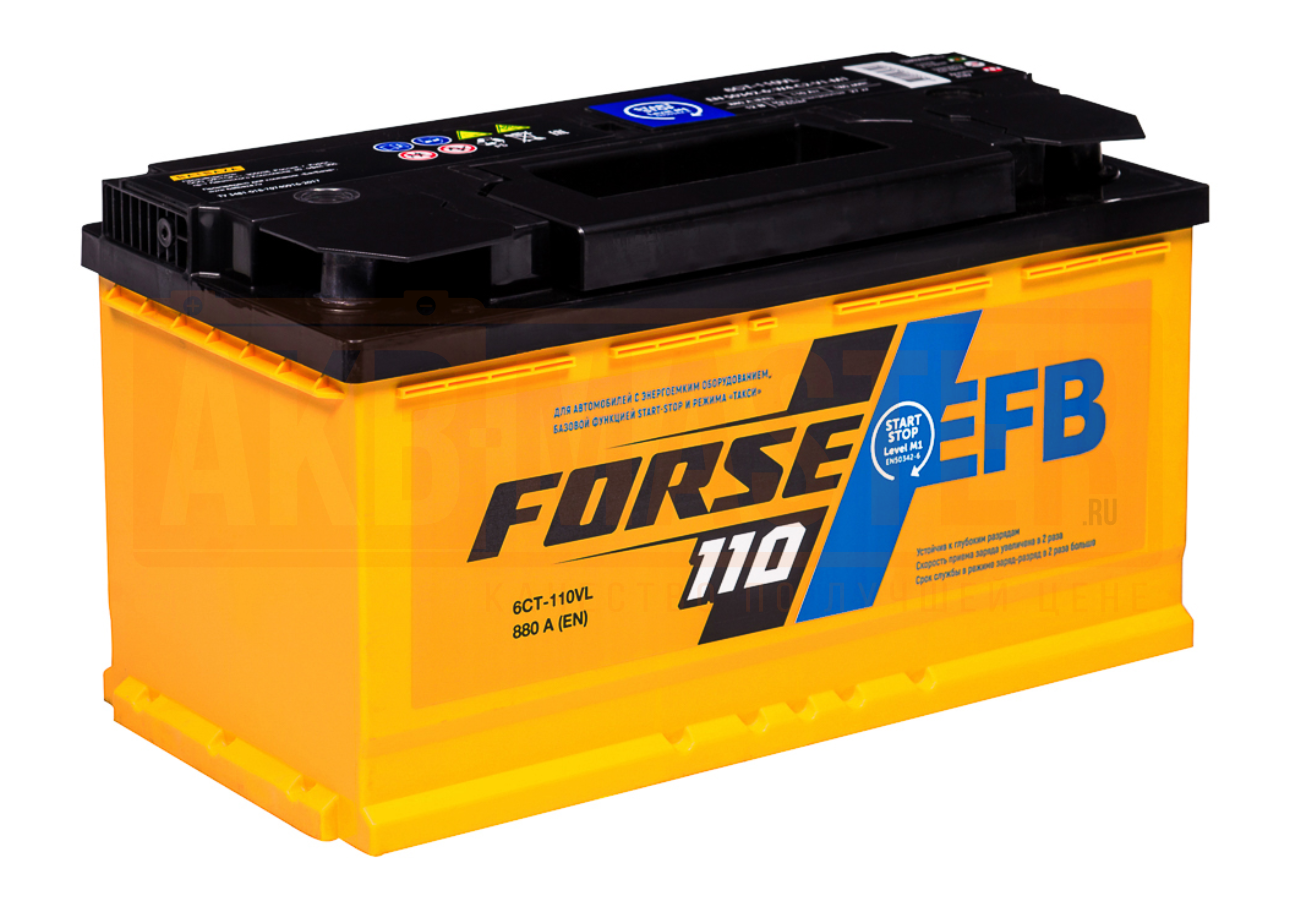

Для легковых российских и европейских автомобилей

Все автомобильные аккумуляторы Forse делаются по одной технологии, которая была описаны выше в разделе «технические характеристики».

Forse Europe Емкость Пусковой ток Полярность Габариты Вес
6СТ-50VL 50 480 Прямая 207х175х175 13
6СТ-50VLR 50 480 Обратная 207х175х175 13
6СТ-55VL 55 510 Прямая 242х175х190 15.8
6СТ-55VLR 55 510 Обратная 242х175х190 15.8

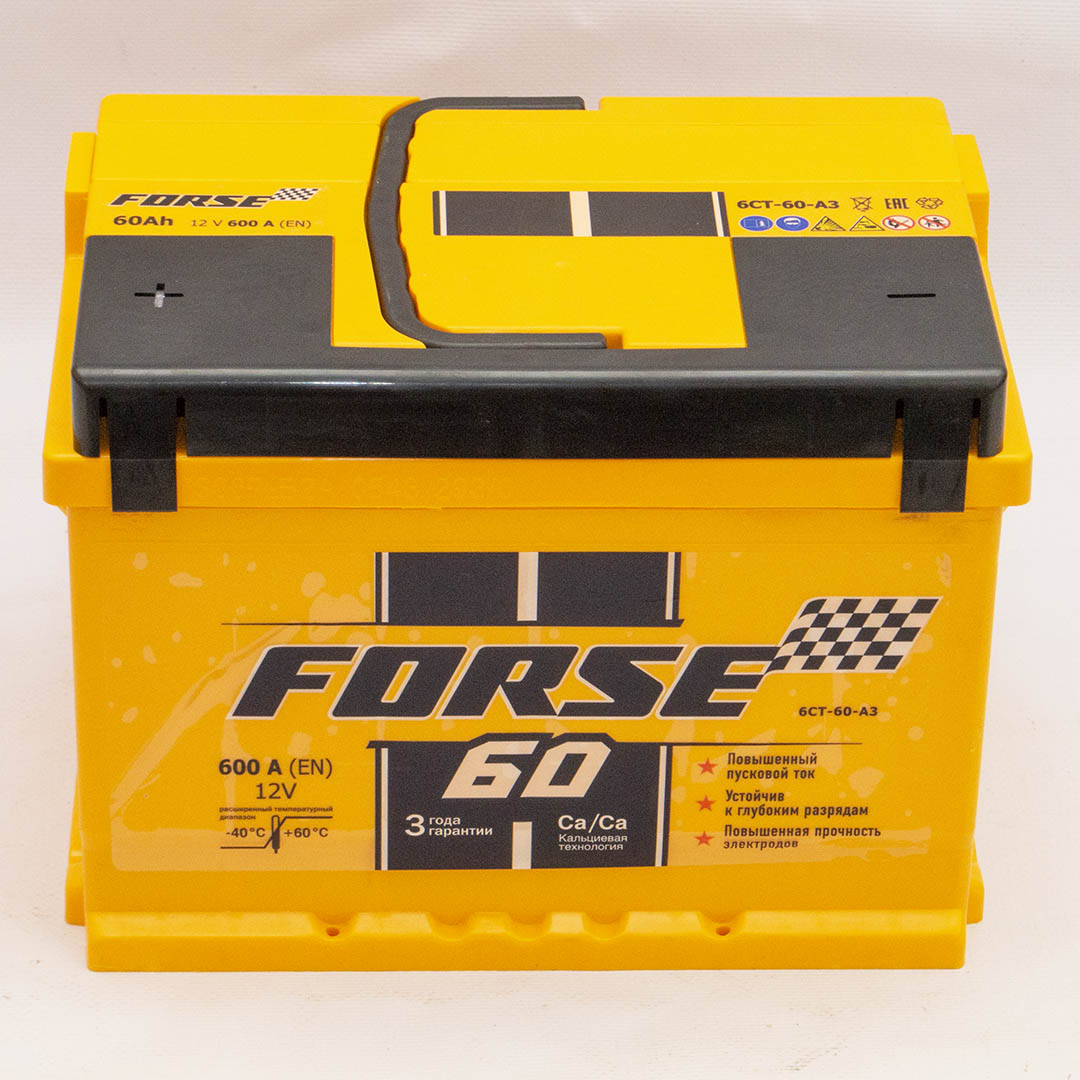

6СТ-60VL 60 600 Прямая 242х175х175 16.5
6СТ-60VLR 60 600 Обратная 242х175х175 16.5
6СТ-65VL 65 640 Прямая 242х175х190 17.6
6СТ-65VLR 65 640 Обратная 242х175х190 17.6
6СТ-70VL 70 680 Прямая 276x175x190 18
6CT-70VLR 70 680 Обратная 276x175x190 18
6СТ-74VL 74 720 Прямая 276х175х190 19. 5
6СТ-74VLR 74 720 Обратная 276х175х190 19.5
6СТ-92VL 92 800 Прямая 353х175х190 26.2
6СТ-92VLR 92 800 Обратная 353х175х190 26.2
6СТ-100VL 100 850 Прямая 353х175х190 26.5
6СТ-100VLR 100 850 Обратная 353х175х190 26.5

Для легковых азиатских иномарок

Forse Asia              Емкость   Пусковой ток Тип клемм Габариты Вес
6СТ-35VL   35 300 B 187x127x220 9.9
6СТ-35VLR  35 300 B 187x127x220 9.9
6СТ-45VL 45 430 B 235x127x220 11. 5
6СТ-45VLR  45 430 B 235x127x220 11.5
6СТ-50VL 50 450 A 200x172x220 12.9
6СТ-50VLR 50 450 A 200x172x220 12.9
6СТ-65VL 65 550 A 231x172x220 15.8
6СТ-65VLR 65 550 A 231x172x220 15.8
6СТ-70VL 70 600 A 258x172x220 17
6СТ-70VLR 70 600 A 258x172x220 17
6СТ-95VL 95 800 A 303x172x220 20.8
6СТ-95VLR 95 800 A 303x172x220 20.8

Для грузовых автомобилей

Тип батареи Емкость Пусковой ток Полярность Габариты Вес
6СТ-192VL 192 1350 прямая 525x240x242 55. 5
6СТ-192VLR 192 1350 обратная 525x240x242 55.5
6СТ-225VL 225 1500 прямая 518х274х240 65
6СТ-225VLR 225 1500 обратная 518х274х240 65

Все представленные аккумуляторы имеют как прямую, так и обратную полярность.

Обслуживание аккумуляторов Forse

Поскольку аккумуляторы Forse производятся с использованием кальциевых сплавов и особой конструкцией крышки, то их обслуживание сводится к минимуму. Вот что нужно делать:

  1. По мере необходимости доливать дистиллированную воду. Для этого нужно снять крышку и оценить уровень жидкости. Она должна покрывать пластины примерно на сантиметр.
  2. Проверять плотность ареометром. Делать это нужно в каждой банке отдельно. Ареометр – специальный прибор для измерения плотности.
  3. Контролировать напряжение на клеммах. У полностью заряженной кальциевой АКБ оно составляет около 12,7 В.
  4. При необходимости заряжать.

Несмотря на то, что открыть крышку и контролировать уровень жидкости в этих аккумуляторах можно и даже иногда нужно, по качеству они приближены к необслуживаемым, заморочек с ними – минимум.

Как заряжать аккумуляторы Forse

Нужно принести батарею в теплое помещение и дать ей согреться. Затем нужно протереть блок от грязи и влаги, так как из-за этого может возникать замыкание между клемм. Следующий шаг – снять верхнюю крышку и открутить пробки. Теперь можно проверить уровень плотности электролита и его количество. При необходимости доливаем воду. Так же через открытые крышки будет выходить взрывоопасный газ, поэтому заряжать батарею нужно в хорошо проветриваемом помещении.

Во всех крышках встроены клапаны для выхода газов, но лучше все равно их открутить, так как из-за высокого давления может разорвать батарею.

Провода зарядного устройства нужно подсоединить к клеммам аккумуляторной батареи, соблюдая полярность. Если зарядное устройство позволяет выставить значение тока, то его нужно рассчитать, исходя из емкости батареи. Ее нужно разделить на 10. То есть при емкости 60 Ач сила тока будет 6 А.

У аккумуляторов Forse есть индикатор заряда. После того, как батарея будет полностью заряжена, он загорится зеленым цветом. Точное время зарядки зависит от степени разряженности батареи.

Важно! Лучше не допускать глубокого и, тем более, длительного разряда аккумулятора Forse. Несмотря на заверения производителя, что его оборудование нейтрально реагирует на глубокий разряд, он может на самом деле навредить. Лучше заряжать его по мере падения заряда.

Как узнать дату выпуска и расшифровать код

Производитель этих батарей использует десятизначную маркировку. Рассмотрим, как определить по ней дату выпуска, на примере.

Допустим, нанесен код 6374 624132. В нем первая цифра 6 – это номер линии. Последующие три цифры 374 – это код партии. Далее цифра 6 означает последнюю цифру года, то есть. 2016 год. После идет полугодие. 1 – это первое, а 2 – это второе. Следующая цифра это порядковый номер месяца в зависимости от полугодия. Если первое, то: 1 — январь, 2 — февраль, 3 — март, 4 — апрель, 5 — май, 6 — июнь. Если второе, то: 1 — июль, 2 — август, 3 — сентябрь, 4 — октябрь, 5 — ноябрь, 6 — декабрь. Потом идет дата 13 и номер бригады.

То есть батарея изготовлена в 13 октября 2016 года.

Тяжелые батареи будут маркироваться по-другому. Например: 14010243. Получается, что АКБ емкостью 140 Ач – это первые три цифры. Следующие две – это год выпуска, 10 – значит 2010 год. Цифра 2 означает второе полугодие, а цифра 4 – месяц второго полугодия, соответственно, октябрь. Ну а цифра 3 – это номер бригады.

У Вас был или есть аккумулятор Forse? Тогда расскажите в комментариях о своих впечатлениях о нем, это очень поможет остальным автолюбителям и сделает материал более полным и точным.

Отзывы

Антон
Крайне ненадежный, маленький срок годности – сдох вообще очень быстро. До этого были проблемы в морозы, не давал нормально заводить мотор и разряжался мигом.

Влад
Аккумулятор неплохой, работает у меня уже больше двух лет. В обслуживании несложный – периодически подзаряжать надо. Доливать воду почти не приходится. Выбирал на официальном сайте – понравились характеристики.

Роман
Этот аккумулятор достался мне с машиной от предыдущего владельца. Я подумал, что он так себе, и собирался поменять, но все руки не доходили. В результате был приятно удивлен его возможностями.
