Теплосчетчик логика: Теплосчетчик ЛОГИКА 8941, купить. Цена, руководство по эксплуатации. Консорциум ЛОГИКА

Содержание

Описание и назначение теплосчетчика Логика

Теплосчетчик Логика предназначен для измерения тепловой энергии, массы и параметров теплоносителя и регистрации теплоэнергетических параметров на узлах учета водяных систем теплоснабжения с соответствии с «Правилами учета тепловой энергии и теплоносителя».
Готовые ультразвуковые преобразователи на диаметры: 15, 25, 32, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, до 2000 мм!

Принцип работы теплосчетчиков Логика

Принцип работы ультразвукового теплосчетчика Логика основан на реализации алгоритма расчета тепловой энергии по вычисленным массе и разности энтальпий, соответствующих температурам теплоносителя в подающем и обратном трубопроводах диаметром от 15 до 2000 мм.

Объемный расход теплоносителя преобразуется в электрические сигналы ультразвуковым расходомером счетчиком US-800.
Температура теплоносителя в подающем и обратном трубопроводах преобразуется в электрические сигналы согласованной парой комплекта термопреобразователей сопротивления.
Избыточное давление в трубопроводах тепловой сети преобразуется в унифицированный токовый сигнал преобразователями давления.
Электрические сигналы от преобразователя US-800, термопреобразователей и преобразователей давления подаются на соответствующие входы вычислителя СПТ.

Преимущества и достоинства теплосчетчика Логика СПТ

Комплетуется ультразвуковым расходомером US-800 в качестве преобразователя расхода, отличающегося наличием гальванической развязки (а также защиты от перенапряжения, перегрева, помех в сети), что обеспечивает высокую помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации, простота конструкции проточной части первичного преобразователя расхода УПР, ПОЛНОЕ отсутствие подвижных и механических частей, обеспечивает его надежную эксплуатацию в течение длительного времени. Расходомер US800 имеет высокую помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации.
Высокая степень защиты преобразователя расхода US800 от внешних воздействий (IP65/ IP67-IP68):
— Возможность установки измерительных участков в нерегулируемых климатических условиях, а также в полностью залитых колодцах и на глубине (только для US800!)
Беспроливная методика поверки преобразователей расхода (без демонтажа первичных преобразователей, утверждена Госстандартом РФ)!
Измерительные участки на любой диаметр до 1400 мм включительно!
Тепловычислители СПТ являются программируемым микропроцессорным устройством с широкими эксплуатационными возможностями (возможность просмотра на индикаторе как текущих, так и архивных данных, накопленных за время эксплуатации, получения отчетных данных при помощи ПК и др.), с применением высококачественной элементной базы ведущих зарубежных фирм.
Межповерочный интервал -4 года.

ВСЯ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА!

Возможная комплектация теплосчетчика Логика СПТ

Комплектация теплосчетчика не ограничивается приведенной схемой, а зависит от количества и типов подключаемых элементов, а также от системы теплоучета.

В зависимости от типа подключаемых тепловычислителей (CПТ 961.2 или СПТ 941.1) теплосчетчик бывает следующих типов:

теплосчетчик Логика 8940 (с тепловычислителем CПТ 940 и ультразвуковыми преобразователями расхода US800)
теплосчетчик Логика 8941 (с тепловычислителем CПТ 941.10 или СПТ 941.20 и ультразвуковыми преобразователями расхода US800)

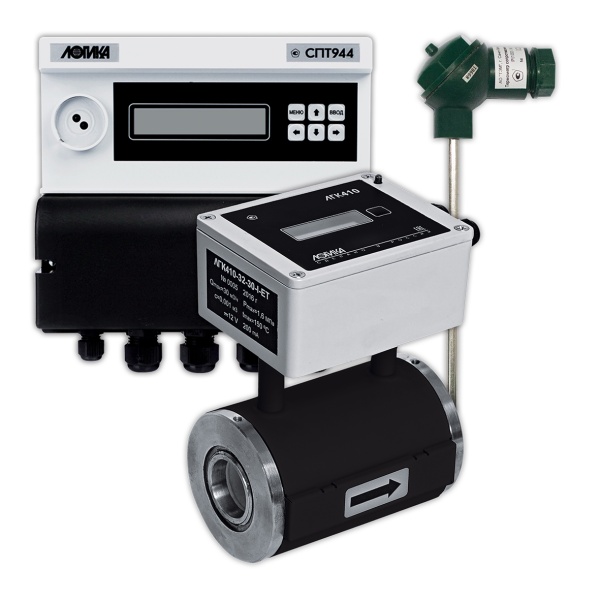

теплосчетчик Логика 8943 (с тепловычислителем CПТ 944 или СПТ 943.1 и ультразвуковыми преобразователями расхода US800)
теплосчетчик Логика 6962 (с тепловычислителем CПТ 962 или СПТ 961.2 и ультразвуковыми преобразователями расхода US800)

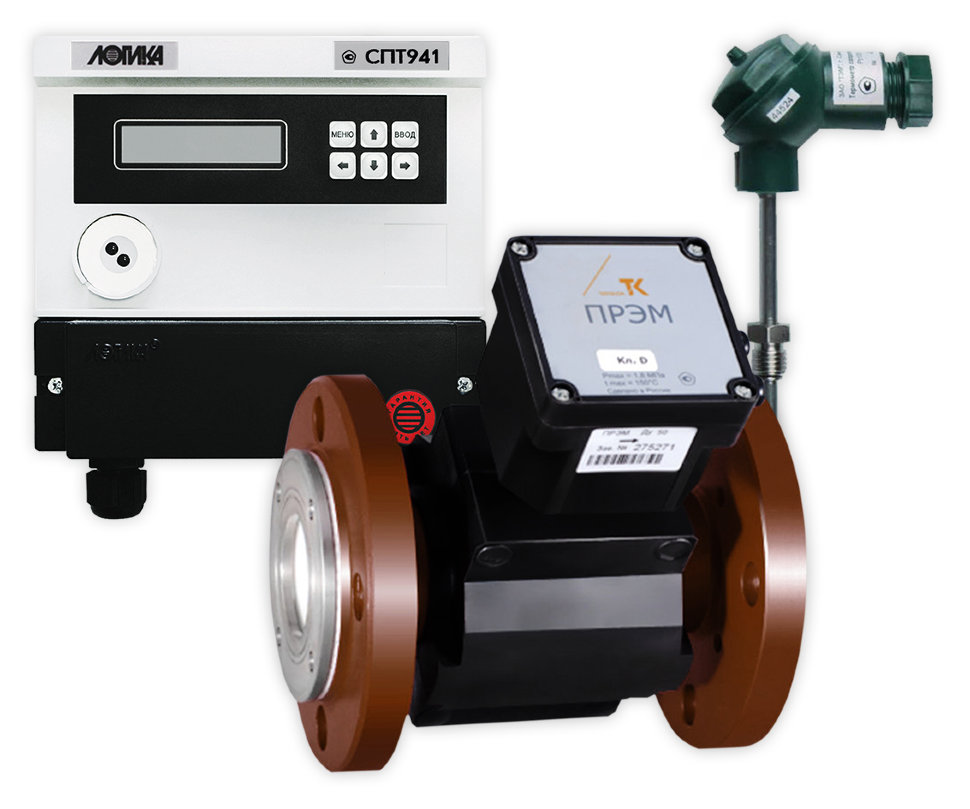

теплосчетчик СПТ 940-ПРЭМ (с тепловычислителем CПТ 940 и ультразвуковыми преобразователями расхода US800)

Описание комплектующих: Тепловычислитель CПТ 961.2, СПТ 962, СПТ 940, СПТ 941.10, СПТ 941.20, СПТ 943.1, СПТ 944

Смотрите подробнее: тепловычислители СПТ

Тепловычислитель обязателен в комплекте теплосчетчика!

Исполнения тепловычислителей СПТ

СПТ 940	Тепловычислитель с автономным питанием и возможностью подключения до 3-х каналов расходомера US800 и 2-х датчиков температуры, 2-х датчиков давления. Тепловычислитель обслуживает 1 теплообменный контур.
СПТ 941.20	Тепловычислитель с автономным питанием и возможностью подключения до 3-х каналов расходомера US800 и 2-х датчиков температуры, 2-х датчиков давления. Тепловычислитель обслуживает 1 теплообменный контур.
СПТ 944	Тепловычислитель с автономным питанием (и/или от БП пост.тока) и возможностью подключения до 6-ти каналов расходомера US800 и 6-ти датчиков температуры, 6-ти датчиков давления. Тепловычислитель обслуживает 2 теплообменных контура.
СПТ 961.2	Тепловычислитель со свободной конфигурацией схем теплоснабжения, возможностью подключения до 4-х каналов расходомера US800 , 8-ми токовых сигналов и 4-х датчиков температуры (8I+4F+4R). Питание 220V. (При использовании адаптеров АДС97 количество входов может быть расширено: при использовании одного адаптера АДС97 -12I+8F+8R, при использовании двух адаптеров АДС97 — 16I+12F+12R)
СПТ 962	Тепловычислитель со свободной конфигурацией схем теплоснабжения, возможностью подключения до 4-х каналов расходомера US800 , 8-ми токовых сигналов и 4-х датчиков температуры (8I+4F+4R). Питание 220V. (При использовании адаптеров АДС97 количество входов может быть расширено: при использовании одного адаптера АДС97 -12I+8F+8R, при использовании двух адаптеров АДС97 — 16I+12F+12R)

Описание комплектующих: Ультразвуковой расходомер счетчик US800

Смотрите подробнее: ультразвуковой расходомер US-800

Преобразователь расхода (расходомер-счетчик) обязателен в комплекте теплосчетчика!

Описание комплектующих: Термосопротивления

ТЕРМОСОПРОТИВЛЕНИЯ (ТС) с защитными гильзами, НСХ 100 П (Pt100).

Темосопротивления обязательны в комплекте теплосчетчика!

Описание комплектующих: Преобразователи давления

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ (ПД), Р макс 1.6 МПа, выход 4-20 мА, с блоком питания

Преобразоватеди давления рекомендованы в комплекте! КОЛИЧЕСТВО И ВОЗМОЖНОСТИ ИХ ПОДКЛЮЧЕНИЯ ЗАВИСЯТ ОТ ИСПОЛНЕНИЙ ТЕПЛОВЫЧИСЛИТЕЛЕЙ СПТ!

Описание комплектующих: Соединительный кабель

Соединительный КАБЕЛЬ к каждому датчику

Кабель обязателен в комплекте!

Количество подключаемых элементов зависит от типа системы теплоучета и исполнения тепловычислителей.

Техническая документация теплосчетчик Логика СПТ

Руководство по эксплуатации СПТ940-ПРЭМ

Руководство по эксплуатации Логика 8940

Руководство по эксплуатации Логика 8941

Руководство по эксплуатации Логика 8943

Руководство по эксплуатации Логика 6962

Описание типа СПТ940-ПРЭМ

Описание типа Логика СПТ 8940

Описание типа Логика СПТ 8941

Описание типа Логика СПТ 8943

Описание типа Логика СПТ 6962

Краткие технические характеристики
Температура измеряемой жидкости	0…+150°С
Давление жидкости в трубопроводе	до 1.6 МПа (2.5 Мпа спецзаказ)
Температура окр.среды в месте установки тепловычислителя (и ЭБ расходомера)	+5…+50°С
Температура окр.среды в месте установки УПР, ТС, ПД	-40…+60°С
Варианты креплений преобразователей расхода 15-25 мм	резьбовые
Варианты креплений преобразователей расхода 32-1400 мм	фланцевые или под сварку
Длина прямолинейных участков (однолучевой УПР) 15-2000 мм	10 Ду ДО и 3 Ду ПОСЛЕ
Длина прямолинейных участков (двухлучевой УПР) 100-2000 мм	5 Ду ДО и 1 Ду ПОСЛЕ
Индикация на тепловычислителе	2 строки, ЖК- индикатор
Цифровой интерфейс на тепловычислителе	RS232, RS485 в зависимости от типа
Длина соединительных кабелей от тепловычислителя (и ЭБ расходомера) до УПР, ТС, ПД	до 200 метров
Межповерочный интервал	4 года

Еще о теплосчетчиках:

Теплосчетчик ЭНКОНТ

Теплосчетчик ТСК-7, ТСК-5, ТСК-9 (тепловычислители ВКТ + расходомеры US800)

Теплосчетчик СТД (тепловычислители ВТД-В + расходомеры US800)

Реализуем различные виды теплосчетчиков фирмы Логика!
