Cтатья: Обзор функциональности интеллектуальных приборов учета электроэнергии «МИРТЕК» с комбинированным GSM-модулем с поддержкой GPRS и NB-IoT

Page 1
Page 2

учет электроэнергии

Обзор функциональности

интеллектуальных приборов

учета электроэнергии «МИРТЕК»

с комбинированным GSM-модулем

с поддержкой GPRS и NB-IoT

С целью реализации Постановления Правительства РФ № 890 (ППРФ) про

—

дуктовая линейка группы компаний «МИРТЕК» — ведущего российского раз

—

работчика и производителя интеллектуальных систем учета — пополнилась

однофазными и трехфазными счетчиками со встроенными (или сменными)

модулями связи на основе стандартов GPRS и NB-IoT. Решение является уни

—

версальным и позволяет гарантирующим поставщикам и сетевым организаци

—

ям перейти на интеллектуальный учет, соответствующий требованиям ППРФ

№ 890, используя существующую инфраструктуру операторов сотовой связи.

едеральный закон №522-ФЗ о разви-

тии систем интеллектуального учета

электроэнергии (ИСУЭ) поставил пе-

ред энергетиками новые задачи.

Автоматизированные информационно- из-

ме рительные системы учета электроэнергии

(АИИС КУЭ) предыдущего поколения выполня-

ли измерения и передачу данных о потребле-

нии только за расчетный коммерческий период,

передача вспомогательных параметров (под-

робные профили потребления и др.) осущест-

влялась при необходимости, а параметры каче-

ства электрической энергии не фиксировались

и не передавались вовсе.

Сейчас требования стали шире, доба-

вились не только необходимость измере-

ния параметров качества электроэнергии

и передача широкого набора данных на уро-

вень информационно- вычислительного ком-

плекса (ИВК), но и предоставление доступа

к этой информации конечному потребителю

в Личный кабинет в круглосуточном режиме.

И если в части метрологических характери-

стик приборов учета требования достаточ-

но фиксированы, определены стандартами

и отраслевыми документами, то средства

и технологии передачи данных вызывают

ряд предположений, в каком именно направ-

лении будет идти развитие ИСУЭ в целом на

территории РФ.

ДРАЙВЕРЫ И БАРЬЕРЫ

Одним из перспективных направлений раз-

вития ИСУЭ и других ресурсов ГК «МИРТЕК»

считает использование каналов передачи ин-

формации, создаваемых на основе сетей пере-

дачи данных операторов сотовой связи. Этому

способствуют сразу несколько факторов: широ-

кая зона покрытия территорий, где применение

ИСУЭ особенно эффективно, поскольку в по-

давляющем большинстве случаев потребле-

ние электроэнергии и других ресурсов связано

с человеческой деятельностью, а человеческая

деятельность подразумевает использование

современных средств сотовой связи; стандар-

тизация и унификация технологических реше-

ний для построения каналов передачи данных

на основе сотовых сетей; невысокая стоимость

и простота подключения к сети. Объем данных,

передаваемых от счетчиков электроэнергии

в ИВК, составляет незначительную долю от

общего трафика сетей сотовой связи. Таким

образом, масштабное использование приборов

учета с интерфейсами GPRS/NB-IoT не вызо-

вет перегрузок существующей телекоммуника-

ционной инфраструктуры сотовых сетей связи,

даже если выполнять оценку загрузки каналов

из расчета: один «умный» счетчик на одного

жителя России.

Развертывание собственных технологиче-

ских сетей связи многие энергетики считают

Черкашин Д. П.,

начальник отдела технической поддержки ГК «МИРТЕК»

Page 3

экономически

обоснованным.

Основной аргумент — отсут-

ствие необходимости оплачи-

вать операторам связи трафик

каждого счетчика.

В качестве основных решений

на рынке для создания собствен-

ных технологических сетей пред-

ставлены: mesh-сети на основе

технологии ZigBee, различные

LPWAN-сети на базе технологии

LoRa, использование модулей

связи для частот ISM-диапазона.

Все современные стандарты

и технологии беспроводной пе-

редачи информации также реа-

лизованы в приборах учета и ка-

налообразующем оборудовании

ГК « МИРТЕК».

Для корректной работы сети

на основе беспроводных кана-

лов связи выполняется предпро-

ектное обследование конкрет-

ной местности для построения

оптимальной инфраструктуры:

выбор мест установки и количе-

ства шлюзов и ретрансляторов

(для mesh-сетей), базовых стан-

ций (для сетей LPWAN), выбор

типов внешних антенн прибо-

ров учета и т. д. При этом часто

не учитывается, что канало-

образующее и вспомогательное

оборудование необходимо под-

держивать в работоспособном

состоянии, периодически выпол-

нять техническое обслужива-

ние и мероприятия по развитию

сети, корректировке частотных

планов и т. д. Все это формиру-

ет дополнительные материаль-

ные затраты, которые не всегда

можно точно оценить на момент

принятия решения о создании

собственной инфраструктуры

для передачи данных.

Таким образом, будущее NB-

IoT в электроэнергетике пред-

ставляется достаточно про-

зрачным, и технология логично

занимает свое место в инфра-

структуре «интеллектуальных»

сетей. В рамках цифровой транс-

формации идет постепенный от-

каз от устаревающих технологий,

обслуживание которых дорого

обходится отраслевым предпри-

ятиям. Общероссийские операто-

ры сотовой связи в перспективе

модернизируют существующие

системы передачи данных GPRS

в ближайшие 5–7 лет из-за нера-

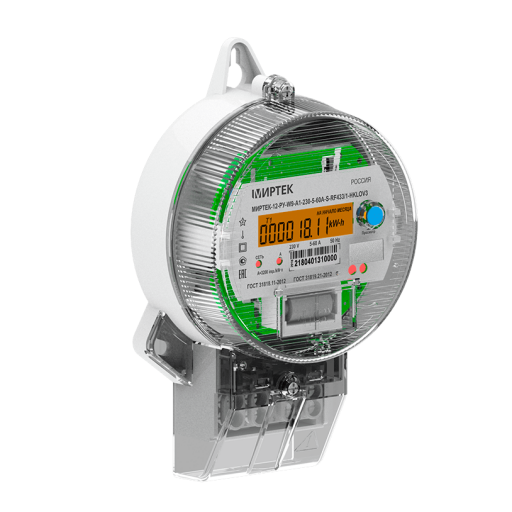

МИРТЕК-12-РУ в корпусе W9 с комбинированным модулем GPRS/NB-IoT

МИРТЕК-12-РУ в корпусе D1 с комбинированным модулем GPRS/NB-IoT

№ 1 (70) 2022

Page 4

ционального использования выделенных под них ра-

диочастот. Вероятнее всего, конвергенция сетей сото-

вой связи приведет к полной замене стандарта GPRS

на пакетную передачу разнородного трафика в сетях

4G и 5G.

В ответ на развитие технологий сотовой связи

группа компаний «МИРТЕК» добавила технологию

NB-IoT в свой портфель решений.

Несмотря на ряд очевидных преимуществ, рас-

пространение NB-IoT за пределами крупных горо-

дов ограничено: базовые GSM-станции, выпущен-

ные ранее 2015 года, не поддерживают стандарт

NB-IoT и нуждаются в аппаратном обновлении. Груп-

па компаний «МИРТЕК» предлагает универсаль-

ное решение — приборы учета с комбинированным

GSM-модулем: GPRS и NB-IoT.

ПРИБОРЫ УЧЕТА ЭЛЕКТРОЭНЕРГИИ

С NB

—

IOT/GPRS ДЛЯ БЫТОВОГО СЕКТОРА

Опыт установки организациями- партнерами при-

боров учета с комбинированным GSM-модулем

показал, что решение особенно выгодно в услови-

ях точечной замены счетчиков — когда, к примеру,

в жилом многоквартирном доме истек срок поверки

у 10–15 абонентов. Развертывание полноценной ин-

фраструктуры в конкретном случае приведет к зна-

чительным и не всегда обоснованным затратам. Ре-

шение от «МИРТЕК» позволяет установить в прибор

учета SIM-карту любого оператора, ввести счетчик

в систему и опрашивать его через NB-IoT/GPRS-

модем. У счетчиков 2 слота под SIM-карты с настрой-

кой приоритета, они могут работать как в серверном

режиме, так и в режиме клиента. Для режима клиен-

та разработано собственное программное обеспече-

ние M2MServer, основанное на технологии Machine-

to- Machine. Оно обеспечивает передачу данных

между сервером и счетчиками, комплектующимися

SIM-картами с динамическим IP.

Одна из самых востребованных моделей — одно-

фазный прибор учета электроэнергии МИРТЕК-12-

РУ-W9 в традиционном круглом корпусе. Он монтиру-

ется в учетно- распределительный щиток и подходит

для замены индукционного счетчика, не требуя на-

ращивания проводников и крепежного места. Еще

одно преимущество — наличие сменной батарейки

и встроенного реле управления нагрузкой.

В зависимости от варианта исполнения счетчик

может быть оснащен интерфейсами связи:

– GSM/GPRS, GPRS/NB-IoT;

– проводной RS-485;

– радио 433 МГц, 2400 МГц, ZigBee.

Аналогичный по функциональности однофазный

счетчик МИРТЕК-12-РУ-D1 производится в корпусе

для установки на DIN-рейку. Его отличает форм-

фактор, компактность и дополнительная возмож-

ность подключения внешней антенны для улучшения

качества связи (например, при установке прибора

учета в металлический шкаф).

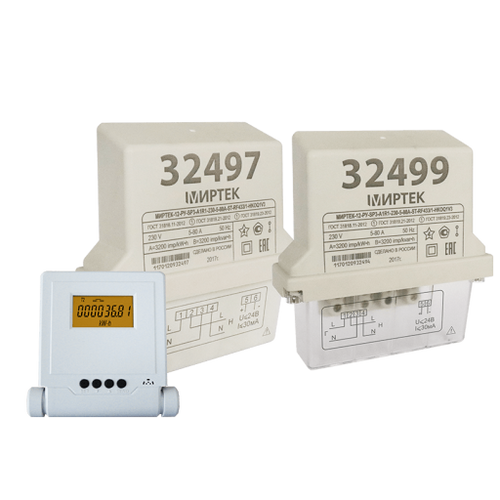

Одно- и трехфазные приборы учета «МИРТЕК»

исполнения SPLIT предназначены для наружной

установки и монтируются на опору линии электро-

передачи с подключением к отводящим силовым

проводам абонентский линии. Дополнительно ком-

плектуются модулем отображения информации

с возможностью индикации показаний. Все испол-

нения SPLIT-счетчиков поддерживают интерфейсы

связи:

– GSM/GPRS, GPRS/NB-IoT;

– радио 433 МГц, 2400 МГц, ZigBee.

В трехфазных счетчиках МИРТЕК-32-РУ-W32 ре-

ализованы такие технические возможности, как:

1) инициативная передача данных с возможностью

настройки списка событий, интересующих сете-

вую компанию, и выбора времени получения опо-

вещений;

2) отправка SMS-сообщений, оповещающих опера-

тора о тревожном событии (вскрытие электрон-

ной пломбы, воздействие сверхнормативного

магнитного поля и др.). Действие функции рас-

пространяется на 2 телефонных номера.

W32 прямого включения может самостоятельно

по расписанию коммутировать реле и управлять на-

ружным освещением в небольшом населенном пун-

кте. Для автоматизированного сбора данных исполь-

зуются интерфейсы связи:

– GSM/GPRS, GPRS/NB-IoT, LTE/GPRS, опцио-

нально могут быть оснащены проводным интер-

фейсом RS-485 и модулем ГЛОНАСС/GPS;

– радио 433 МГц, 2400 МГц, ZigBee;

– проводные Ethernet, RS-485.

Стоит отметить, что GSM/GPRS решения еще

актуальны, но в ближайшем будущем на смену при-

дут NB-IoT и LTE Cat.1. Первый — для малопотре-

бляющих/малопередающих устройств в населенных

пунктах, второй — для передачи большего объема

данных устройств Интернета вещей (IoT).

Пока что производство приборов учета с модуля-

ми LTE Cat.1 сдерживают текущие цены на комплек-

тующие. Со снижением стоимости «МИРТЕК» плани-

рует выпуск счетчиков с поддержкой LTE Cat.1.

Группа компаний «МИРТЕК» с 2006 года занима-

ется разработкой и производством оборудования,

необходимого для построения ИСУЭ: умные счет-

чики, промежуточные устройства передачи данных

для многоуровневых систем, программное обе-

спечение верхнего уровня. Представленная в ста-

тье продукция внесена в Государственный реестр

средств измерений РФ и имеет соответствующие

свидетельства об утверждении типа средств изме-

рений.

УЧЕТ

ЭЛЕКТРОЭНЕРГИИ

ГК «МИРТЕК»

г. Ставрополь,

ул. Доваторцев, 33А

+7 8652 99 12 10, +7 8652 99 12 20

[email protected]

mirtekgroup.com

С целью реализации Постановления Правительства РФ № 890 (ППРФ) продуктовая линейка группы компаний «МИРТЕК» — ведущего российского разработчика и производителя интеллектуальных систем учета — пополнилась однофазными и трехфазными счетчиками со встроенными (или сменными) модулями связи на основе стандартов GPRS и NB-IoT. Решение является универсальным и позволяет гарантирующим поставщикам и сетевым организациям перейти на интеллектуальный учет, соответствующий требованиям ППРФ № 890, используя существующую инфраструктуру операторов сотовой связи.

Черкашин Д. П., начальник отдела технической поддержки ГК «МИРТЕК»

Федеральный закон № 522-ФЗ о развитии систем интеллектуального учета электроэнергии (ИСУЭ) поставил перед энергетиками новые задачи.

Автоматизированные информационно-измерительные системы учета электроэнергии (АИИС КУЭ) предыдущего поколения выполняли измерения и передачу данных о потреблении только за расчетный коммерческий период, передача вспомогательных параметров (подробные профили потребления и др.) осуществлялась при необходимости, а параметры качества электрической энергии не фиксировались и не передавались вовсе.

Сейчас требования стали шире, добавились не только необходимость измерения параметров качества электроэнергии и передача широкого набора данных на уровень информационно-вычислительного комплекса (ИВК), но и предоставление доступа к этой информации конечному потребителю в Личный кабинет в круглосуточном режиме. И если в части метрологических характеристик приборов учета требования достаточно фиксированы, определены стандартами и отраслевыми документами, то средства и технологии передачи данных вызывают ряд предположений, в каком именно направлении будет идти развитие ИСУЭ в целом на территории РФ.

ДРАЙВЕРЫ И БАРЬЕРЫ

Одним из перспективных направлений развития ИСУЭ и других ресурсов ГК «МИРТЕК» считает использование каналов передачи информации, создаваемых на основе сетей передачи данных операторов сотовой связи. Этому способствуют сразу несколько факторов: широкая зона покрытия территорий, где применение ИСУЭ особенно эффективно, поскольку в подавляющем большинстве случаев потребление электроэнергии и других ресурсов связано с человеческой деятельностью, а человеческая деятельность подразумевает использование современных средств сотовой связи; стандартизация и унификация технологических решений для построения каналов передачи данных на основе сотовых сетей; невысокая стоимость и простота подключения к сети. Объем данных, передаваемых от счетчиков электроэнергии в ИВК, составляет незначительную долю от общего трафика сетей сотовой связи. Таким образом, масштабное использование приборов учета с интерфейсами GPRS/NB-IoT не вызовет перегрузок существующей телекоммуникационной инфраструктуры сотовых сетей связи, даже если выполнять оценку загрузки каналов из расчета: один «умный» счетчик на одного жителя России.

Развертывание собственных технологических сетей связи многие энергетики считают экономически обоснованным. Основной аргумент — отсутствие необходимости оплачивать операторам связи трафик каждого счетчика.

В качестве основных решений на рынке для создания собственных технологических сетей представлены: mesh-сети на основе технологии ZigBee, различные LPWAN-сети на базе технологии LoRa, использование модулей связи для частот ISM-диапазона. Все современные стандарты и технологии беспроводной передачи информации также реализованы в приборах учета и каналообразующем оборудовании ГК « МИРТЕК».

Для корректной работы сети на основе беспроводных каналов связи выполняется предпроектное обследование конкретной местности для построения оптимальной инфраструктуры: выбор мест установки и количества шлюзов и ретрансляторов (для mesh-сетей), базовых станций (для сетей LPWAN), выбор типов внешних антенн приборов учета и т. д. При этом часто не учитывается, что каналообразующее и вспомогательное оборудование необходимо поддерживать в работоспособном состоянии, периодически выполнять техническое обслуживание и мероприятия по развитию сети, корректировке частотных планов и т. д. Все это формирует дополнительные материальные затраты, которые не всегда можно точно оценить на момент принятия решения о создании собственной инфраструктуры для передачи данных.

Таким образом, будущее NB-IoT в электроэнергетике представляется достаточно прозрачным, и технология логично занимает свое место в инфраструктуре «интеллектуальных» сетей. В рамках цифровой трансформации идет постепенный отказ от устаревающих технологий, обслуживание которых дорого обходится отраслевым предприятиям. Общероссийские операторы сотовой связи в перспективе модернизируют существующие системы передачи данных GPRS в ближайшие 5–7 лет из-за нерационального использования выделенных под них радиочастот. Вероятнее всего, конвергенция сетей сотовой связи приведет к полной замене стандарта GPRS на пакетную передачу разнородного трафика в сетях 4G и 5G.

В ответ на развитие технологий сотовой связи группа компаний «МИРТЕК» добавила технологию NB-IoT в свой портфель решений.

Несмотря на ряд очевидных преимуществ, распространение NB-IoT за пределами крупных городов ограничено: базовые GSM-станции, выпущенные ранее 2015 года, не поддерживают стандарт NB-IoT и нуждаются в аппаратном обновлении. Группа компаний «МИРТЕК» предлагает универсальное решение — приборы учета с комбинированным GSM-модулем: GPRS и NB-IoT.

МИРТЕК-12-РУ в корпусе W9 с комбинированным модулем GPRS/NB-IoT
МИРТЕК-12-РУ в корпусе D1 с комбинированным модулем GPRS/NB-IoT

ПРИБОРЫ УЧЕТА ЭЛЕКТРОЭНЕРГИИ С NB-IOT/GPRS ДЛЯ БЫТОВОГО СЕКТОРА

Опыт установки организациями-партнерами приборов учета с комбинированным GSM-модулем показал, что решение особенно выгодно в условиях точечной замены счетчиков — когда, к примеру, в жилом многоквартирном доме истек срок поверки у 10–15 абонентов. Развертывание полноценной инфраструктуры в конкретном случае приведет к значительным и не всегда обоснованным затратам. Решение от «МИРТЕК» позволяет установить в прибор учета SIM-карту любого оператора, ввести счетчик в систему и опрашивать его через NB-IoT/GPRS-модем. У счетчиков 2 слота под SIM-карты с настройкой приоритета, они могут работать как в серверном режиме, так и в режиме клиента. Для режима клиента разработано собственное программное обеспечение M2MServer, основанное на технологии Machine-to- Machine. Оно обеспечивает передачу данных между сервером и счетчиками, комплектующимися SIM-картами с динамическим IP.

Одна из самых востребованных моделей — однофазный прибор учета электроэнергии МИРТЕК-12-РУ-W9 в традиционном круглом корпусе. Он монтируется в учетно-распределительный щиток и подходит для замены индукционного счетчика, не требуя наращивания проводников и крепежного места. Еще одно преимущество — наличие сменной батарейки и встроенного реле управления нагрузкой.

В зависимости от варианта исполнения счетчик может быть оснащен интерфейсами связи:

GSM/GPRS, GPRS/NB-IoT;
проводной RS-485;
радио 433 МГц, 2400 МГц, ZigBee.

Аналогичный по функциональности однофазный счетчик МИРТЕК-12-РУ-D1 производится в корпусе для установки на DIN-рейку. Его отличает формфактор, компактность и дополнительная возможность подключения внешней антенны для улучшения качества связи (например, при установке прибора учета в металлический шкаф).

Одно- и трехфазные приборы учета «МИРТЕК» исполнения SPLIT предназначены для наружной установки и монтируются на опору линии электропередачи с подключением к отводящим силовым проводам абонентский линии. Дополнительно комплектуются модулем отображения информации с возможностью индикации показаний. Все исполнения SPLIT-счетчиков поддерживают интерфейсы связи:

GSM/GPRS, GPRS/NB-IoT;
радио 433 МГц, 2400 МГц, ZigBee.

В трехфазных счетчиках МИРТЕК-32-РУ-W32 реализованы такие технические возможности, как:

1) инициативная передача данных с возможностью настройки списка событий, интересующих сетевую компанию, и выбора времени получения оповещений;
2) отправка SMS-сообщений, оповещающих оператора о тревожном событии (вскрытие электронной пломбы, воздействие сверхнормативного магнитного поля и др.). Действие функции распространяется на 2 телефонных номера.

W32 прямого включения может самостоятельно по расписанию коммутировать реле и управлять наружным освещением в небольшом населенном пункте. Для автоматизированного сбора данных используются интерфейсы связи:

GSM/GPRS, GPRS/NB-IoT, LTE/GPRS, опционально могут быть оснащены проводным интерфейсом RS-485 и модулем ГЛОНАСС/GPS;
радио 433 МГц, 2400 МГц, ZigBee;
проводные Ethernet, RS-485.

Стоит отметить, что GSM/GPRS решения еще актуальны, но в ближайшем будущем на смену придут NB-IoT и LTE Cat.1. Первый — для малопотребляющих/малопередающих устройств в населенных пунктах, второй — для передачи большего объема данных устройств Интернета вещей (IoT).

Пока что производство приборов учета с модулями LTE Cat.1 сдерживают текущие цены на комплектующие. Со снижением стоимости «МИРТЕК» планирует выпуск счетчиков с поддержкой LTE Cat.1.

Группа компаний «МИРТЕК» с 2006 года занимается разработкой и производством оборудования, необходимого для построения ИСУЭ: умные счетчики, промежуточные устройства передачи данных для многоуровневых систем, программное обеспечение верхнего уровня. Представленная в статье продукция внесена в Государственный реестр средств измерений РФ и имеет соответствующие свидетельства об утверждении типа средств измерений.

дистрибьюторов автоматизированных систем оптического контроля, включая настольное AOI, встроенное оборудование AOI.

	Подпишитесь на рассылку новостей по электронной почте

Новости

Семинар «Будущее контроля SMT».

‘
переменная пауза = 1
// Ниже ничего не менять!
скорость прокрутки = (document.all)? scrollerspeed : Math.max(1, scrollerspeed — 1) //уменьшить скорость на 1 для NS
var скорость копирования = скорость прокрутки
var iedom = document.all || документ.getElementById
вар фактическая высота = »
переменная cross_scroller, ns_scroller
var pausespeed = (pauseit == 0) ? скорость копирования : 0
функция заполнения () {
если (иедом) {
cross_scroller = document.getElementById? document.getElementById(«iescroller») : document.all.iescroller
cross_scroller.style.top = parseInt (высота прокрутки) + 8 + «px»
cross_scroller.innerHTML = содержимое прокрутки
фактическая высота = cross_scroller.offsetHeight
} иначе если (document.layers) {
ns_scroller = документ. ns_scroller.document.ns_scroller2
ns_scroller.top = parseInt (высота прокрутки) + 8
ns_scroller.document.write(содержимое прокрутки)
ns_scroller.document.close()
фактическая высота = ns_scroller.document.height
}
lefttime = setInterval(«scrollscroller()», scrollerDelay)
}
window.onload = заполнить
функция прокрутки () {
если (иедом) {
если (parseInt(cross_scroller.style.top) > (фактическая высота * (-1) + 8))
cross_scroller.style.top = parseInt(cross_scroller.style.top) — скорость копирования + «px»
еще
cross_scroller.style.top = parseInt (высота прокрутки) + 8 + «px»
} иначе если (document.layers) {
если (ns_scroller.top > (фактическая высота * (-1) + 8))
ns_scroller.top -= скорость копирования
еще
ns_scroller. top = parseInt (высота прокрутки) + 8
}
}
если (iedom || document.layers) {
с (документ) {
если (иедом) {
написать(

‘)
написать(‘

‘)
} иначе если (document.layers) {
писать(»)
писать(»)
писать(»)
}
}
}

Свяжитесь с нами

3 Морс Роуд 2А
Оксфорд, Коннектикут 06478

Тел. : 203-881-5559
Факс: 203-881-3322

Добро пожаловать в МИРТЕК

Имея более 17 000 систем, установленных по всему миру и получив в общей сложности 43 отраслевых награды за свои продукты и услуги, компания MIRTEC заработала прочную репутацию одного из самых прогрессивных и динамичных поставщиков оборудования для автоматизированного оптического контроля для производства электроники. Промышленность. Продукты MIRTEC оказались чрезвычайно успешными как в крупносерийном / мелкосерийном производстве бытовой электроники, так и в мелкосерийном / многокомпонентном, сложном медицинском, автомобильном, аэрокосмическом и оборонном производстве. Компания вкладывает значительные средства в исследования и разработки, постоянно фокусируясь на использовании самых современных оптических, осветительных и лазерных технологий при разработке своих инспекционных решений.

Виртуальный стенд МИРТЕК

Нажмите на дисплей для доступа

Отзывы клиентов МИРТЕК

«VIRTEX является надежным технологическим партнером, предоставляющим услуги по производству электроники (EMS) клиентам в высоконадежной аэрокосмической и оборонной, правительственной, медицинской и промышленной сферах. Имея восемь предприятий, стратегически расположенных в США и Мексике, мы можем обслуживать наши клиентов на местном/региональном уровне.
Чтобы соответствовать нашим строгим стандартам качества, нам нужно оборудование, чтобы гарантировать, что мы делаем хорошо! MIRTEC был идеальным партнером, предоставляя нам превосходное инспекционное оборудование и сверхбыструю техническую поддержку. Машина MIRTEC MV-6 OMNI обеспечивает сбор данных и отчетность в режиме реального времени, гарантируя, что превосходное исполнение и качество, за которые выступает VIRTEX, проявляются в продуктах, которые мы поставляем нашим клиентам, каждый раз, каждый день!»

Брэд Хит — генеральный директор и основатель VIRTEX

«Niche Electronics, основанная в 1997 году, – это компания, специализирующаяся на предоставлении услуг по производству электроники (EMS), которая занимается поставкой печатных плат и электромеханических сборок нашим клиентам на оборонном, аэрокосмическом и промышленном рынках. Из-за увеличения плотности и сложности схем наша команда по обеспечению качества признала потребность в технологии 3D Inspection После оценки нескольких систем мы определили, что платформа MIRTEC MV-6 OMNI является лучшей
решение для удовлетворения высоких стандартов качества наших клиентов. Сразу после приобретения нашего второго объекта нашей первой капитальной покупкой на новом месте стала вторая машина МВ-6 ОМНИ. Эти системы зарекомендовали себя как прочная платформа и ключевой фактор растущего успеха обоих наших офисов».

Фрэнк Боуман — президент Niche Electronics Technologies и QCMS

С 1959 года Gentec разрабатывает и производит долговечную, надежную и современную электронику для энергетики и управления энергопотреблением. Компания сохранила свои позиции лидера рынка во многом благодаря своим высококвалифицированным сотрудникам и стремлению к удовлетворению потребностей клиентов. В последние годы мы стали свидетелями увеличения числа американских компаний, «переносящих» свое производство электроники в Канаду. Сотрудничество с Gentec — отличный способ для этих компаний снизить затраты без ущерба для качества. В качестве доказательства того, что мы не идем на компромиссы в отношении качества, компания Gentec недавно инвестировала средства в новую машину MIRTEC MV-3 OMNI 3D AOI. Выдающиеся возможности этой системы в области контроля привели к резкому сокращению количества производственных дефектов, что позволило нам сэкономить дополнительные средства для наших клиентов».

Кристиан Плурд — координатор операций

ALTRON Inc. — опытная контрактная производственная компания, ориентированная на сервисное обслуживание и занимающаяся поставкой высококачественных печатных плат и сборок механических коробок, включая решения по обслуживанию и выполнению заказов для самых разных отраслей промышленности. ALTRON Inc. сертифицирована по AS9100, ISO13485 и ISO9001. В рамках нашего стремления к постоянному улучшению качества мы недавно приобрели 6 новых систем MIRTEC MV-7 OMNI 3D AOI. Оценив несколько ведущих поставщиков 3D AOI, мы выбрали MIRTEC как лучшее решение, отвечающее нашим текущим инициативам в области качества.

Эл Филлипс — владелец и генеральный директор ALTRON Inc.

«VEXOS — отмеченная наградами компания Global Electronics Manufacturing Services (EMS), предоставляющая комплексные решения по управлению цепочками поставок для OEM-производителей и новых технологических компаний. Мы продолжаем инвестировать в новые технологии, которые добавят ценности нашему бизнесу и позволят нам идти в ногу с отраслевые тенденции в сторону увеличения плотности печатных плат и миниатюризации корпусов электроники.VEXOS недавно провела обширную оценку с тремя ведущими производителями 3D AOI на основе ключевых показателей эффективности, включая: производительность инспекции, Gage R&R, простоту программирования и эксплуатации и поддержку клиентов.Мы выбрали MIRTEC как наш «выборный партнер» по 3D AOI для наших производственных предприятий в Маркхэме, Онтарио, и Лагранже, штат Огайо. Наши машины MV-7 OMNI 3D AOI обеспечивают исключительную производительность и чрезвычайно последовательное обнаружение дефектов с минимальным временем программирования, а служба поддержки клиентов MIRTEC была непревзойденный».

Брайан Моррисон — вице-президент по проектированию

ЭЛАС Кфт. — Миртек МВ-6 ОМНИ серии

Mirtec MV-6 Серия OMNI

3D AOI

Благодаря десятилетнему опыту корейская компания Mirtec зарекомендовала себя как ведущий поставщик решений для оптического контроля практически для всех секторов электронной промышленности, от автомобильной до бытовой электроники. Серия MV OMNI компании Mirtec из портфолио AOI предлагает отличное решение для уникально эффективного, быстрого и точного встроенного 2D или полного 3D оптического контроля по доступной цене.

Технологически 3D-измерения выполняются с использованием запатентованного изображения Blue DLP Moire, обеспечивающего помехозащищенность даже на блестящих поверхностях. Своей высокой скоростью он обязан своей 15-мегапиксельной камере и связанной с ней телецентрической системе замены объектива с разрешением 10 или 15 мкм. Его полные 2D-измерения, имеющие решающее значение для обнаружения меток и надписей полярности, а также для наблюдения за повреждениями/трещинами компонентов, обеспечиваются 8 фазами освещения, включая коаксиальный свет.

Для версии, оснащенной боковой камерой, также можно выполнять проверку боковой пайки J-образных ИС, QFN.

ПЕРЕЙТИ НА САЙТ ПРОИЗВОДИТЕЛЯ

Детали
Параметры
Опции

Высокоскоростное, высокопроизводительное оборудование AOI с полным охватом 3D и 2D
Голубой муар Трехмерное изображение без шумов
15-мегапиксельная камера
Запатентованная технология CoaXPress — сокращение времени обработки изображений
Улучшенная 8-фазная цветная подсветка
Дизайн телецентрической линзы 10 микрон/пиксель
4 пассажира 8 проекционных высокочастотных изображений бестеневого муара для 3D-сканирования
Прецизионный сервопривод переменного тока (X-Y)
Чрезвычайно простое программирование и управление станком
Программирование на основе стандарта IPC
Внешнее ПО, SPC, модуль программирования, отладки

Размер тестируемой панели:
Мин. 50 мм x 50 мм — макс. 510 мм x 460 мм
Максимальная высота детали: 45 мм
Самая маленькая тестируемая деталь: микросхема 03015 мм
Типичные дефекты, которые можно проверить: недостающая часть, неуместная часть, надгробная плита, эффект Манхэттена, полярность, перевернутая часть, царапина, посторонний предмет, шарик припоя, смещение, вращение, приподнятый чип, ножка или микросхема, просверленные детали и т. д.

Эксклюзивная камера 25 Мп
Встроенная боковая камера 18 Мп
Лазерное измерение высоты Intelli-Scan
Комплексные системы управления качеством Intelli-Sys
Intelli-Tracker — SPI — AOI Total Quality Management
Линейный двигатель X-Y
Двухполосная конструкция
Установление связи между MES и FIS
Чтение БК через камеру
Тестирование светодиодов

jpg» data-src=»https://elas.hu/wp-content/uploads/2017/04/projection.jpg»>

8 x Отображение муара

Технология бестеневого 3D-изображения
Камера до 25 Мп

Самое высокое разрешение на рынке.
Более широкое поле зрения (FOV)

15-мегапиксельная камера с большим полем зрения, более короткое время цикла.
Технология CoaxPress

Усовершенствованная технология передачи данных
jpg» data-src=»https://elas.hu/wp-content/uploads/2017/04/telecentric.jpg»>

Телецентрическая система замены линз

Изображение не искажается на краю поля зрения!
Лазерное измерение высоты
8 различных направлений освещения

Для оптического распознавания символов, полярности, паяных соединений или других сложных поверхностей.
Анализ кривизны лазерной панели

Прибор учета миртек: Купить однофазный аскуэ счетчик электроэнергии двухтарифный(многотарифный) сплит или на рейку «МИРТЕК»

MIRTEK Group | Изобретая будущее

Новости

Разрабатываем и производим

Компания

Услуги

Производство

Нам доверяют

Cтатья: Обзор функциональности интеллектуальных приборов учета электроэнергии «МИРТЕК» с комбинированным GSM-модулем с поддержкой GPRS и NB-IoT

ДРАЙВЕРЫ И БАРЬЕРЫ

ПРИБОРЫ УЧЕТА ЭЛЕКТРОЭНЕРГИИ С NB-IOT/GPRS ДЛЯ БЫТОВОГО СЕКТОРА

дистрибьюторов автоматизированных систем оптического контроля, включая настольное AOI, встроенное оборудование AOI.

ЭЛАС Кфт. — Миртек МВ-6 ОМНИ серии

Mirtec MV-6 Серия OMNI

3D AOI

8 x Отображение муара

Камера до 25 Мп

Более широкое поле зрения (FOV)

Технология CoaxPress

Телецентрическая система замены линз

Лазерное измерение высоты

8 различных направлений освещения

Анализ кривизны лазерной панели

Комментарии

Добавить комментарий Отменить ответ
