Схема и устройство печки ВАЗ-2112
Комфорт водителя во многом определяется нормальной работой печки. В ВАЗах именно эта система чаще всего выходит из строя, и чтобы быстро устранить проблему, необходимо знать про устройство печки, разбираться в её схеме и хорошо понимать принцип работы. Эта статья будет посвящена системе отопления ВАЗ-2112.
Комфорт при езде зимой зависит от правильной работы печки
Содержание
- Составные детали и процессы отопителя ВАЗ-2112
- Отсутствие крана — плюс или минус?
- Принцип вентилирования
- Рециркуляционная система
- Вентилятор и электродвигатель
- Ручной и автоматический режим работы печки

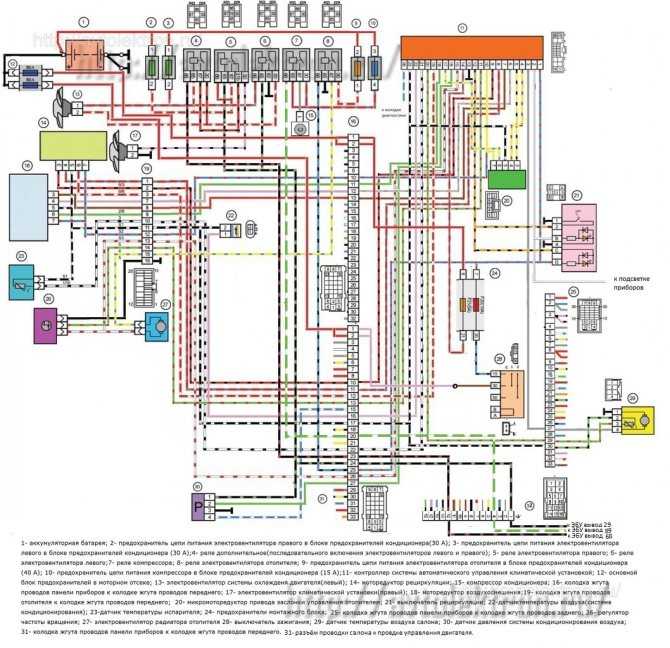

Схема отопителя состоит из следующих элементов:
- клапан электропневматического типа;
- корпус с воздухозаборника отопительной системы, состоящий из передней и задней частей;
- щиток воздухозаборника водоотражательного типа;
- клапан для управления рециркуляционной заслонкой;
- рециркуляционная заслонка на воздухозаборнике;
- заслонка на канале печки;
- заслонка управления печкой;
- радиатор и его кожух;
- штуцеры на пароотводящем и подводящем шлангах;
- электродвигатель печки в корпусе и вентилятор;
- опорная площадка под рычаг с привода заслонки управления отопителем и сам рычаг;
- микромоторедуктор с привода заслонки;
- резистор;
- крышка с кожуха печки.
Радиатор располагается в горизонтальном положении под панелью приборов. Он находится в кожухе из пластмассы. В конструкцию радиатора входит два пластмассовые бачка и пара трубок из алюминия, на которых имеются запрессованные пластины. На левом бачке имеется пароотводный штуцер. Прохождение забираемого воздуха через радиатор зависит от положения, в котором находятся заслонки. Если заслонки будут находиться в крайнем положении, то через радиатор может проходить весь поток воздуха или же не проходить вовсе.
Отсутствие крана — плюс или минус?
Если в более старых моделях ВАЗов присутствует кран, при помощи которого можно перекрывать поступление тосола к радиатору, то ВАЗ-2112 не оснащается подобным элементом. Если двигатель работает, то радиатор будет греть вне зависимости от времени года. Подобная особенность конструкции печки позволяет добиться небольшой инерционности, которая присуща системе во время пуска. Другими словами, необходимая температура будет нагоняться за более короткое время. К тому же пользователь не будет сталкиваться с протечками, которые возникают в результате нарушения герметичности крана. За возможность удобного управления работой печки отвечает электронный блок управления, который генерирует необходимые команды.
Как мы уже знаем, в схеме отопителя ВАЗ не предусмотрен кран отопителя. Для управления температурным режимом внутри салона предусмотрена воздушная заслонка. Этот механизм отвечает за регулирование потока нагретого воздуха. В ВАЗ-2112 подача тосола в систему отопления осуществляется в круглогодичном режиме, что устраивает не всех водителей. Поэтому некоторые владельцы ВАЗ-2112, 21124 и других моделей, относящихся к десятому семейству, дополнительно устанавливают кран, который позволяет контролировать подачу тосола.
Управление печкой ВАЗ-2112 имеет автоматический характер, а погрешность температуры не превосходит 2 градусов. Наличие воздушной заслонки на практике оказывается более предпочтительным, поскольку кран имеет склонность к закисанию и заклиниванию. Одним словом, с воздушной заслонкой отопление получается менее проблемным и более надёжным.
Принцип вентилирования
В автомобилях ВАЗ десятой серии за вентиляцию салона отвечает приточно-вытяжная система. Принцип её работы заключается в подаче воздуха внутрь салона через специальные отверстия, которые располагаются в накладке на ветровом окне. Этот процесс может осуществляться самостоятельно во время движения машины или принудительно за счёт работы вентилятора. Для выхода воздуха также имеются специальные отверстия, которые можно найти между обивкой и внутренними дверными панелями. Дальше поток воздуха следует через отверстия, которые располагаются в торцах дверей. Через эти отверстия воздух может только выходить, но не поступать внутрь автомобиля, чему препятствуют клапаны. При такой системе вентиляции получаем более совершенную теплоизоляцию и медленное остывание салона.
В ВАЗ-2112 приточно-вытяжная система вентиляции
Рециркуляционная система
Чтобы салон быстрее прогревался, а с улицы не поступал холодный воздух, что особенно актуально во время езды по запылённым дорогам, в автомобиле предусмотрена система рециркуляции. На панели приборов располагается кнопка рециркуляции, при её нажатии активируется электропневмоклапан. За счёт разряжения заслонка системы рециркуляции, которая располагается внутри впускного трубопровода, блокирует поступление наружного воздуха внутрь автомобиля. Рециркуляционная система может быть активирована исключительно при запущенном моторе. При включённом вентиляторе циркуляция воздуха по салону будет продолжаться, при этом будут задействованы воздуховоды отопительной системы.
Вентилятор и электродвигатель
Вентилятор может работать в трёх режимах:
- низкая скорость;
- средняя скорость;
- автоматический режим.
Электродвигатель на вентиляторе устанавливается коллекторного типа, с постоянными магнитами и постоянным током. Если частота вращения будет максимальной, то показатель потребляемой силы тока составит 14 А.
Электродвигатель может работать от бортовой сети или посредством дополнительного резистора. Первый вариант работы подразумевает максимальную скорость. В конструкции дополнительного резистора имеется две спирали с различным сопротивлением на 0,23 и 0,82 Ом. При включении в цепь сразу двух спиралей вращение вентилятора осуществляется на небольшой скорости. Включение одной спирали с сопротивлением 0,23 Ом позволяет вентилятору работать на средней скорости.
Колесо вентилятора запрещено спрессовывать с вала электродвигателя, поскольку такие действия могут нарушить балансировку. Если требуется ремонт электродвигателя может заключаться только в зачистке коллектора, при возникновении всех других проблем необходимо осуществлять замену не только электродвигателя, но и колеса вентилятора.
Электродвигатель на вентиляторе ВАЗ-2112
Ручной и автоматический режим работы печки
Для установки необходимой температуры воздуха имеется ручка контролера или датчика температуры. Водитель просто крутит ручку и останавливается на необходимом делении. Шкала начинается с 16 и заканчивается на 30 градусах.
На потолке салона располагается датчик температуры, который передаёт информацию на блок. Когда разница между заданным и фактическим уровнем температур достигает определённого значения, блок активирует работу микромотора, который управляет заслонками. На микромоторе имеется датчик, который отображает положение заслонки, он называется кольцевым резистором. Данные с этого датчика передаются на блок управления, который в необходимый момент останавливает работу микромотора.
При активизации автоматического режима (положение «А») к уже имеющейся работе блока управления добавляется регулирование скорости, с которой вращается вентилятор отопителя.
В случае поломки блока управления, микровентилятора и температурного датчика, микромотора и датчика, который отображает положение заслонки печки возможность проведения ремонта даже не стоит рассматривать. Каждая из этих деталей будет нуждаться в замене.
Именно так выглядит схема печки ВАЗ-2112, которая теперь не будет вам казаться «тёмным лесом». Вникнуть в её устройство — это вопрос времени и желания.
Электросхема ВАЗ-2112 инжектор 16 клапанов с описанием: фото
Здесь приводятся схемы управления двигателями ВАЗ-21120 и 21124. Они устанавливались на хэтчбеки «Лада» семейства 2112. Приводится и схема бортовой сети. Речь идёт о двигателях, содержащих 16 клапанов, и электросхема на ВАЗ-2112 состоит из отдельных частей: управление двигателем, общая схема. Цепь питания фар, габаритов и т.д. рассматривается в первой главе.
Изучаем по видео, как включить самодиагностику панели приборов для проверки её работы.
Содержание
- 1 Схема электропроводки ВАЗ-2112
- 1.1 Стеклоподъёмники
- 1.2 Центральный замок
- 1.3 Фары
- 1.4 Габариты, стоп-сигнал, подсветка
- 1.5 Поворотники
- 2 Схема зажигания и системы управления двигателем
- 3 Советы по монтажу на видео
Схема электропроводки ВАЗ-2112
Схема проводки авто в кузове «хэтчбек» (для увеличения нажмите на картинку)
Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.
Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.
Все концевики дверей при закрытых дверях остаются разомкнутыми. Мы приводим электросхему на ВАЗ-2112 с описанием, а сведения о концевиках будут полезны установщикам сигналок.
Заметьте, что питание стартера может подключаться по-разному. Либо ток на клемму 50 поступает напрямую с замка, либо через реле 10. Второй вариант (как на схеме) встречается реже.
Три реле, показанные на схеме, всегда установлены на колодке, закреплённой на блоке 35 сверху (см. фото).
Главный блок предохранителей и реле
Здесь деталь 5 – это «реле 9», а 7 – «реле 10».
Стеклоподъёмники
Когда зажигание включено, реле 11 замыкает контакты. Тем самым разрешается работа стеклоподъёмников, управляемых селекторами 3, 4, 9 и 10.
Без зажигания стеклоподъёмники не работают
Других пояснений схема не требует.
Центральный замок
На схеме показаны четыре актуатора, а также управляющий блок 3. Актуатор 7 находится в водительской двери.
Актуаторы, блок ЦЗ и один концевик
Казалось бы, тут всё просто. Но в описании на электросхему ВАЗ-2112 обычно не сообщают главного: белый шнур – это вход для команды «Открыть», коричневый – «Закрыть».
Существует вариант схемы, где в модуле 7 размещён только концевик (без актуатора).
Фары

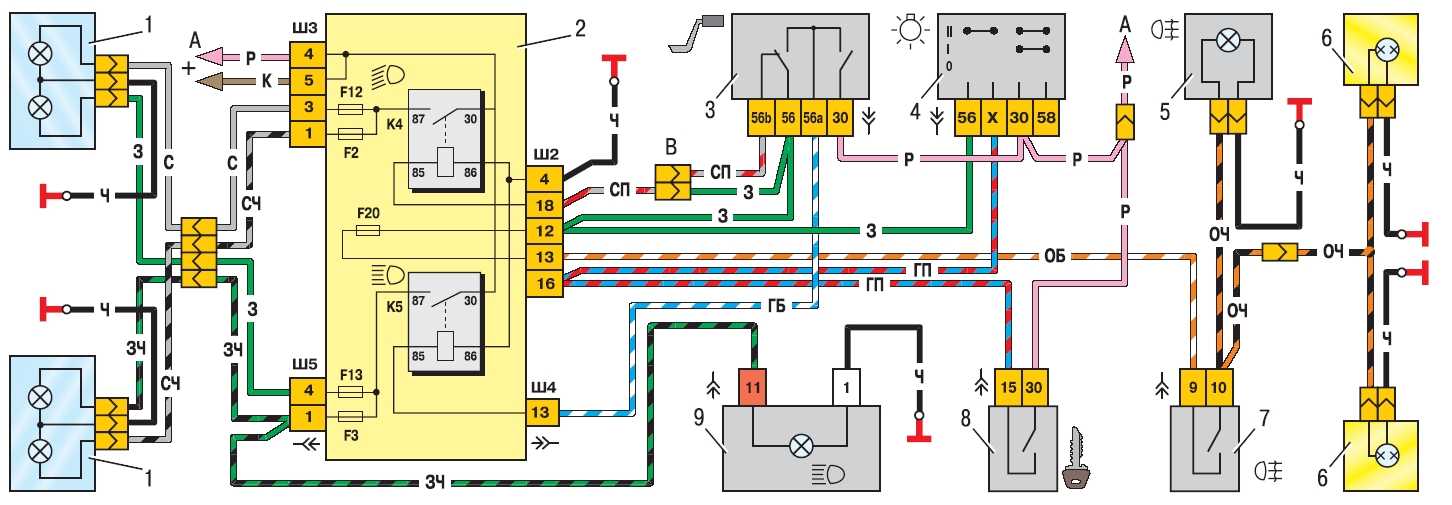

Реле K4 включает лампы ближнего света, K5 – дальнего.
Блок-фары с однонитевыми лампами
Подрулевой селектор 3 включает только реле K5. Но в пояснении к электросхеме на ВАЗ-2112 сказано, что:
- Селектор 3 служит для выбора режима «ближний/дальний»;
- С его же помощью кратковременно включают лампы дальнего света.
Всё просто: когда переключатель 4 находится в положении II, реле K4 замыкает свои контакты. И значит, в режиме «дальний свет» работают все лампы сразу.
Габариты, стоп-сигнал, подсветка
Габаритные огни 1 и 6 включаются переключателем 3. С него ток идёт через главный блок 2, а точнее, через реле исправности ламп. На схеме вместо реле K1 показаны перемычки.
Габариты, подсветка номера, стоп-сигнал, подсветка приборов
Освещение номерного знака – это лампы 8. Они включаются вне зависимости от срабатывания реле. Работа ламп заднего хода тоже не зависит от реле K1, так же, как и от выключателя 3. Она регулируется только концевиком 10. Похожим образом включаются и лампы стоп-сигнала (концевик 11).
Яркость подсветки приборов регулируется резистором 9. Но есть нюанс: выключатель 3 должен находиться в положении I или II. Этим положениям соответствует включение индикатора 5 (на приборке).
Поворотники
Лампы сигналов поворота 1, 5 и 6 задействуются переключателем 7. В цепь питания этих ламп включено реле-прерыватель K3, попеременно замыкающее контакты 49а-49 и 49а-31.
Основа схемы – реле-прерыватель
Без подачи тока с замка зажигания поворотники не работают. Существует и режим работы «Аварийная сигнализация», когда:
- Выключатель 4 находится в верхнем положении;
- Ток поступает не с замка зажигания, а с клеммы 3 разъёма Ш4.
В режиме аварийки мигают шесть ламп сразу (обе стороны).
При нарушении контакта в патроне одной из ламп частота срабатывания реле K3 удваивается. В нормальном состоянии она равна 1,2-1,9 Гц.

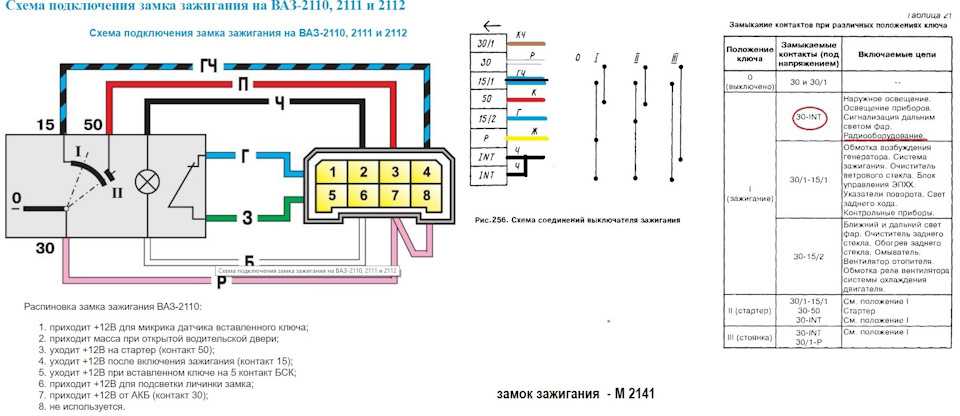

Схема зажигания и системы управления двигателем
Приводим схемы управления для следующих ДВС:
- 21120 – Январь 5.1 или BOSCH M1.5.4N, Евро-2;
21120 (Евро-2)
- 21124 – BOSCH M7.9.7, Евро-2;
21124 (Евро-2)
- 21124 – BOSCH M7.9.7, Евро-3.
21124 (Евро-3)
Мотор | 21120 (Евро-2) | 21124 (Евро-2) | 21124 (Евро-3) |
---|---|---|---|
Форсунки | 1 | 2 | 2 |
Катушка зажигания | — | 1 | 1 |
Свечи | 2 | — | — |
Модуль зажигания | 3 | — | — |
Разъём диагностики | 4 | Б | Б |
ЭБУ | 5 | 3 | 3 |
Отводы на приборку | 6 | Е | Е |
Реле зажигания (6) | 7 | 4 | 4 |
Предохранитель цепей зажигания (1) | 8 | 5 | 5 |
Реле вентилятора (4) | 9 | 6 | 6 |
Предохранитель вентилятора (2) | 10 | 7 | 7 |
Реле бензонасоса (5) | 11 | 8 | 8 |
Предохранитель бензонасоса (3) | 12 | 9 | 9 |
ДМРВ | 13 | 10 | 10 |
Датчик неровной дороги | — | — | 11 |
ДПДЗ | 14 | 11 | 12 |
ДТОЖ | 15 | 12 | 13 |
РХХ | 16 | 17 | 14 |
Лямбда-зонд основной | 17 | 14 | 15 |
Лямбда-зонд дополнительный | — | — | 16 |
Датчик детонации | 18 | 15 | 18 |
ДПКВ | 19 | 16 | 19 |
Клапан продувки адсорбера | 20 | 13 | 17 |
Блок АПС | 21 | 18 | 20 |
Индикатор АПС | 22 | 19 | 21 |
Датчик скорости | 23 | 21 | 23 |
Бензонасос + датчик уровня | 24 | 22 | 24 |
Датчик давления масла | 25 | 23 | 25 |
Датчик термометра тосола | 26 | 24 | 26 |
Датчик уровня масла | 27 | — | — |
Датчик фаз | 28 | 20 | 22 |
Разъём ABS | A | А | А |
Разъём кондиционера | B | В | В |
Разъём вентилятора | C | — | — |
Подсветка замка зажигания (к бело-голубому проводу) | D+E | — | — |
Отводы к жгуту дверей | — | Д | Д |
+АКБ | F | Г | Г |
Масса | G1+G2 | G1+G2 | G1+G2 |
В скобках указаны элементы, установленные в дополнительный монтажный блок.
Монтажный блок с правой стороны под торпедо
Советы по монтажу на видео
