Электросхема ЦЭКБС для Renault Kangoo II 2003-2008 2008-09-12 — Электросхемы для автомобилей
Электросхема ЦЭКБС для Renault Kangoo II 2003-2008 2008-09-12
Электросхема подходит для следующей комплектации автомобиля:
—
Получить доступ ко всем схемам автомобиля
| Код Элемента При нажатии переход на распиновку разъема (при отсутствии информации, перехода не будет) |
Наименовение Элемента При нажатии переход на расположение элемента (при отсутствии информации, перехода не будет) |
| 133B | СИГН. CAN H ЩИТКА ПРИБОРОВ > ЭБУ |
| 133C | СИГН. CAN L ЩИТКА ПРИБОРОВ > ЭБУ |
| 133H | СИГН. CANH ЩИТКА ПРИБОРОВ > СИНТЕЗАТОР РЕЧИ |
| 133K | СИГН. CANL ЩИТКА ПРИБОРОВ > СИНТЕЗАТОР РЕЧИ |
| 13E | УПР. — ПЛАФОНА ОСВЕЩ. > РЕЛЕ ВРЕМЕНИ |
| 141B | СИГНАЛ СТРОКИ 1 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ |
| 141C | СИГНАЛ СТРОКИ 2 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ |
| 141D | СИГНАЛ СТРОКИ 3 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ |
| 141G | СИГНАЛ СТРОКИ 4 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ |
| 141H | СИГНАЛ СТРОКИ 5 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ |
| 141K | СИГНАЛ СТОЛБЦА 1 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ |
| 141L | СИГНАЛ МАТРИЦЫ С 2 СТОЛБЦАМИ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ |
| 141M | СИГНАЛ МАТРИЦЫ С 3 СТОЛБЦАМИ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ |
| 141N | СИГНАЛ СТОЛБЦА 4 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ |
| 141P | СИГНАЛ МАТРИЦЫ С 5 СТОЛБЦАМИ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ |
| 142K | УПР. |
| 145W | УПР. — РЕЛЕ ЗВУКОВОГО СИГНАЛА |
| 14S | СИГН. ПО ПОСЛЕДОВАТЕЛЬНОЙ ЦЕПИ ДАТЧ. ДОЖДЯ |
| 151I | «-» СИГНАЛ НАЛИЧИЯ ПРИЦЕПА |
| 15A | УПР. СИГН. ЛАМПОЙ ОБОГРЕВА ЗАДН. СТКЛ. |
| 15M | УПР. — РЕЛЕ ОБОГРЕВА ЗАДН. СТКЛ. |
| 16A | УПР. + ОМЫВАТЕЛЯ ВЕТРОВОГО СТКЛ. |
| 20AU | УПР. ОТКРЫТИЕМ ВОДИТ. ДВЕРИ С ПОМ. ЦЕНТР. ЗАМКА |
| 20AW | УПР. ИМП. ЗАПИР.-ОТПИР. ДВЕРЕЙ |
| 20BC | УПРАВЛ.ЭЛ.ДВИГАТЕЛЕМ ОТПИР.ДВЕРИ ВОДИТ./ЛЮК КРЫШКИ НАЛИВНОЙ ГОРЛОВИНЫ ТОПЛ.БАКА |
| 20BD | УПР. ЭЛ.ДВИГ. ЗАМКОВ ПЕР./ЗАД. ДВ. ПАСС. НА ОТКР. |
| 20D | УПР. + ЗАКРЫТИЯ ЦЕНТР. ЗАМКА |
| 20G | УПР. ОТКРЫТИЕМ, ЭЛ.ДВИГ. ПРИВОДА ДВЕРИ ЗАДКА |
| 20M | ЛЮМИНЕСЦ. ДИОД ЗАПИР. ДВЕРЕЙ |
| 20N | УПР. +,ОТПИР. ЦЕНТР.ЗАМКА ПАСС.ДВЕРИ > Ч/З ПРЕДОХР. |
| 21A | УПР. ПОДН. СТКЛ. СТКЛПОД. ВОДИТ. ДВЕРИ |
| 21B | УПР. ОПУСК. СТКЛ. СТКЛПОД. ВОДИТ. ДВЕРИ |
| 21D | УПР. — ИМП. ПОДНЯТИЯ СТКЛ. ИМП. СТКЛПОД. |
| 21F | УПР. — ИМП. ОПУСКАНИЯ СТКЛ. ИМП. СТКЛПОД. |
| 24A | УПР. + ЭЛ.ДВИГ. ЗАДН. СТКЛПОД. |
| 36A | УПР. + СТЕКЛООЧИСТИТЕЛЯ ЗАДН. СТКЛ. |
| 36C | СИГН. — ВЫКЛ. ЭЛ.МАГ. РЕВЕРСА ТОРМ. СТЕКЛООЧ. ЗАДН. СТКЛ. |
| 38ES | УПР. — СИГН. ЛАМПЫ КОНДИЦИОНЕРА |
| 38JU | УПРАВЛЕНИЕ РЕЛЕ 1 НАГРЕВАТЕЛЬНОГО РЕЗИСТОРА САЛОНА |
| 38JV | УПРАВЛЕНИЕ РЕЛЕ 2 НАГРЕВАТЕЛЬНОГО РЕЗИСТОРА САЛОНА |
| 38LP | ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА |
| 38LQ | СИГНАЛ СКОРОСТИ 0 РАБОТЫ ЭЛЕКТРОВЕНТИЛЯТОРА |
| 3FKA | УПРАВЛЕНИЕ РЕЛЕ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ |
| 47C | «+» СИГНАЛА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА |
| 47D | СИГН. 0 В ДАТЧ. НАРУЖНОЙ ТЕМП. |
| 47Z | СИГНАЛ НАРУЖНОЙ ТЕМПЕРАТУРЫ/ДИСПЛЕЙ |
| 645 | КОММУТАЦИОННЫЙ БЛОК САЛОНА |
| 64C | УПР. УКАЗАТЕЛЯМИ ЛЕВЫХ ПОВОРОТОВ |
| 64D | УПР. УКАЗАТЕЛЯМИ ПРАВЫХ ПОВОРОТОВ |
| 64F | УПР. + СИГН. ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ |
| 64Q | УПР. — РЕЛЕ ВРЕМЕНИ, РЕЛЕ-ПРЕРЫВАТЕЛЬ УКАЗ. ПОВОР. И АВАР. СИГНАЛИЗ. |
| 65A | УПР. + ФОНАРЕЙ СТОП-СИГНАЛА |
| 80X | СИГН. ШИНЫ (ИНТЕРФЕЙС) АНТЕННЫ ТРАНСПОНДЕРА |
| 80Y | СИГН. ТАЙМЕРА ТРАНСПОНДЕРА |
| 87A | СИГН. — ОДНОПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ ЗАДН. ЛЕВОЙ ДВЕРИ |
| 87B | СИГН. — ОДНОПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ ПРАВ. ЗАДН. ДВЕРИ |
| 87G | СИГН. — ОДНОПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ СИДЕНЬЯ ПАССАЖИРА |
| 87H | СИГН. — ОДНОПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ СИДЕНЬЯ ВОДИТ. |
| 87T | СИГНАЛ ОДНОПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ 1 КРЫШКИ ЗАДНЕГО БАГАЖНИКА |
| 9P | УПР. + ЗАДН. ПРОТИВОТУМАННЫХ ФОНАРЕЙ Ч/З ПРЕДОХР. |
| AP51 | «+» ПОСЛЕ ЗАМКА ЗАЖИГАНИЯ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ ВЫСОТНОГО КОРРЕКТОРА |
| BP25 | + АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., СТЕКЛООЧИСТИТЕЛЬ ЗАДН. СТКЛ. |
| BP3 | + АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., ПРЕДОХР. ЦЕНТР. ЗАМКА |
| BP70 | «+» АККУМ.БАТАРЕИ Ч/З ПРЕДОХР.>ПРЕДОХР. ИМП. ЭЛ.СТЕКЛОПОДЪЕМН. ДВЕРИ ПЕР. ПАСС. |
| BP77 | «+» АККУМУЛЯТОРНОЙ БАТАРЕИ Ч/З ПРЕДОХР. > ЦЭКБС |
| BP80 | + АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. САЛОНА 2 > БЛОКА ПРЕДОХРАН. И РЕЛЕ |
| BPT2 | «+» АККУМ.БАТАРЕИ Ч/З ПРЕДОХРАНИТЕЛЬ, ЦЕПЬ ЗАДЕРЖКИ СРАБАТЫВАНИЯ ОСВЕЩ.САЛОНА |
| DP | «+» ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ, ПРЕДОХРАНИТЕЛЬ ТЯГОВОГО РЕЛЕ СТАРТЕРА |
| FCT_504 | |
| SP15 | «+ «ПОТРЕБИТЕЛЕЙ ЭЛЕКТРОЭНЕРГИИ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ |
| SP6 | + ВСПОМ. ЭЛЕКТРООБ. Ч/З ПРЕДОХР., > СИДЕНЬЕ ПАССАЖИРА |
Распиновка разъема
645 — КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Kangoo II 2003-2008 2008-09-12
|
Получить доступ ко всем схемам автомобиля Распиновка разъема 645 — КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Kangoo II 2003-2008 2008-09-12 |
|
35 — 141K
5 — 24A
ЗАДН. ДВЕРИГде находится элемент
645 — КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Kangoo II 2003-2008 2008-09-12
Получить доступ ко всем схемам автомобиля
Расположение подключения масс Заземления для Renault Kangoo II 2003-2008 2008-09-12
Получить доступ ко всем схемам автомобиля
Получить доступ ко всем схемам автомобиля
Получить доступ ко всем схемам автомобиля
Получить доступ ко всем схемам автомобиля
Renault Kangoo | Электрическая схема
Renault Kangoo
Сервисное обслуживание и эксплуатация
Руководства ￫ Renault ￫ Kangoo (Рено Кангу )

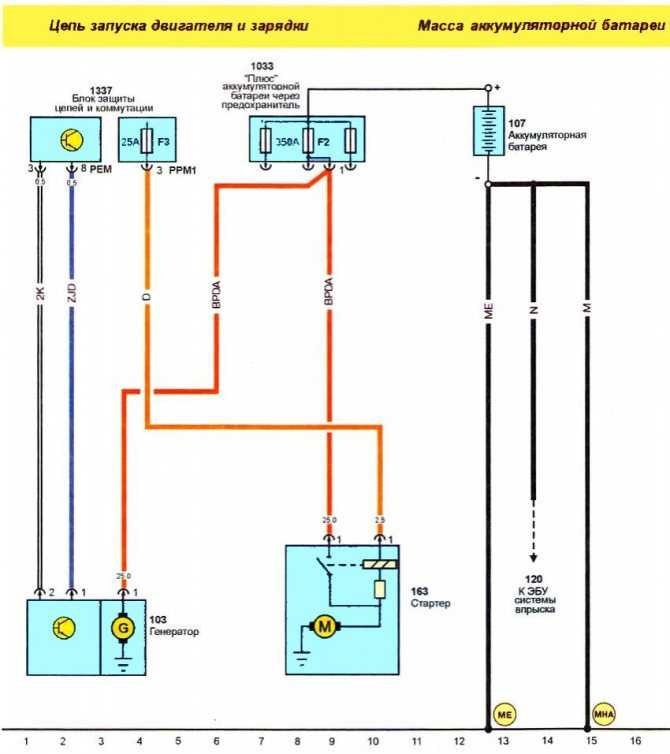

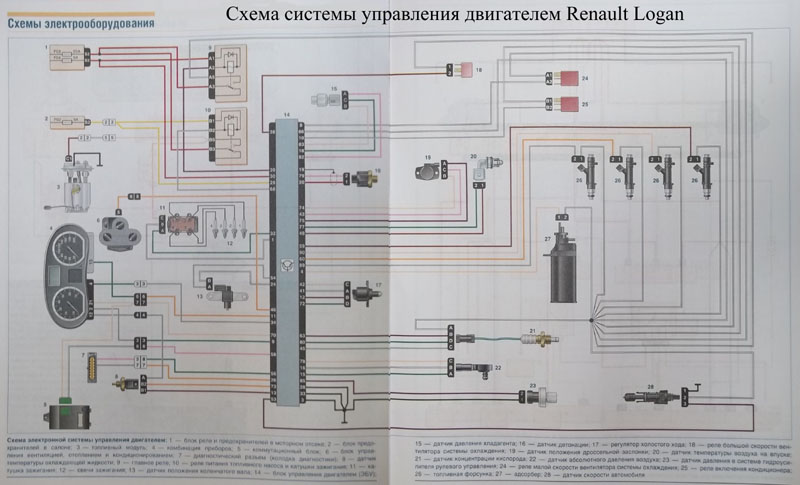

Электрическая схема
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
|
104 |
Замок зажигания |
|
107 |
Аккумуляторная батарея |
|
120 |
Компьютер впрыска |
|
146 |
Датчик детонации |
147 Датчик температуры воздуха 193, 194, 195,196 Инжекторы
|
222 |
Потенциометр дроссельной заслони |
|
224 |
Реле давления усилителя рулевого управления |
|
225 |
Диагностический разъем |
|
232 |
Пусковое реле |
|
234 |
Реле включения высокой частоты вращения блока электровентилятора |
|
242 |
Кислородный датчик |
|
244 |
Датчик температуры охлаждающей жидкости |
|
247 |
Щиток приборов |
|
250 |
Датчик скорости автомобиля |
|
272 |
Датчик температуры воздуха |
|
273 |
Датчик порога скорости |
|
371 |
Электроклапан абсорбера |
|
419 |
Блок управления кондиционером |
|
565 |
Блок дроссельной заслонки |
|
597 |
Коробка предохранителей и реле моторного отсека |
|
645 |
Центральный электронный коммутационный блок |
|
700 |
Реле включения низкой частоты вращения блока электровентилятора |
|
777 |
Коробка силовых предохранителей |
|
778 |
Катушка зажигания |
|
927 |
Датчик ударов |
Реклама
Руководство по ремонту и обслуживанию Renault Kangoo
(31 PDF-файл
)
У нас 31 Рено.
инструкции по эксплуатации Kangoo
в общей сложности 20 лет производства.
В таблице ниже вы можете увидеть 0
Руководства по ремонту Kangoo,0
Руководства по эксплуатации Kangoo и 18 разное
Скачать Рено Кангу.
Наше самое популярное руководство – это
Электрические схемы Renault Kangoo X76 NT 8159A 2000 г.
.
Это (как и все наши руководства) можно бесплатно скачать в формате PDF.
Как скачать Renault Kangoo
Руководство по ремонту (за любой год)
Эти руководства по Kangoo были предоставлены нашими пользователями,
поэтому мы не можем гарантировать полноту.
Мы проверили годы, которые охватывают руководства
и у нас есть руководства по ремонту Renault Kangoo
на последующие годы; 1998, 1999, 2000, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годы.
Просмотрите 31 различных PDF-файлов, которые отображаются ниже,
например этот. Затем вам будут показаны первые 10 страниц этого конкретного
документа, вы можете затем прокрутить вниз и нажать «показать полный PDF» . Затем вы можете нажать
скачайте и получите абсолютно бесплатное руководство по эксплуатации автомобиля навсегда!
Какие темы делает Renault Kangoo
Обложка руководства по обслуживанию/ремонту?
В общей сложности это более 4896 страниц контента, посвященных вашему
Рено Кангу .
Вот неполный список
того, что покрыто;
- Renault Kangoo Руководство по ремонту в дороге
- Руководство по эксплуатации Renault Kangoo , описывающее еженедельные проверки
- Руководство по ремонту Renault Kangoo , посвященное смазочным материалам, жидкостям и давлению в шинах
- Обслуживание Renault Kangoo PDF-файлы, охватывающие плановое техническое обслуживание и обслуживание
- Подробная информация Renault Kangoo Двигатель и сопутствующие сервисные системы (для ремонта и капитального ремонта) (PDF)
- Renault Kangoo Данные трансмиссии Руководство по обслуживанию PDF
- Renault Kangoo Тормоза и подвеска PDF
- Renault Kangoo Электрические схемы
В поисках бесплатного Renault Kangoo Haynes /
Руководство по ремонту Рено Кангу Чилтон?
Мы получаем много людей, приходящих на сайт в поисках бесплатного
Рено Кангу Хейнс
руководство.
Есть две вещи, которые вам нужно знать; во первых это незаконный , а во вторых —
есть гораздо лучшие способы обслуживания и понимания вашего
Рено Кангу двигатель, чем
руководство Хейнса. По сути, мы здесь для этого — дать вам
альтернатива Haynes и Chilton, онлайн и совершенно бесплатно.
Схема блока предохранителей Renault Kangoo II (2007-2020)
Объявление vertisements
В данной статье мы рассматриваем Renault Kangoo второго поколения, выпускавшегося с 2007 по 2020 год. , Здесь вы найдете схемы блока предохранителей из Renault Kangoo II 2012, 2013, 2014, 2015, 2016, 2017 (+Z.E. 2017), 2018 и 2019 , получить информацию о расположении панелей предохранителей внутри автомобиля, узнать о назначении каждого предохранителя (схема предохранителей ).
Использована информация из руководства по эксплуатации 2012-2018 гг. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранители прикуривателя (розетка) в Renault Kangoo II — это предохранители № 23 (задний разъем для аксессуаров) и № 25 (передний разъем для аксессуаров) в блоке предохранителей панели приборов.
Содержание
Расположение блока предохранителей
Моторный отсек
Некоторые функции защищены предохранителями, расположенными в моторном отсеке. Тем не менее, из-за их ограниченной доступности рекомендуется заменить эти предохранители у официального дилера.
Салон
Находится за крышкой слева от рулевого колеса (отсоедините крышку A).
Схемы блока предохранителей
Ad vertisements
2012 (+ Z.E. 2012), 2013, 2014
Чтобы идентифицировать предохранители, см.
табличку с их назначением.
Назначение предохранителей (2012, 2013, 2014)
2016, 2017, 2018, 2019
Ad vertisements
90 002
Назначение предохранителей (2016, 2017, 2018)
| Номер | Назначение |
|---|---|
| 1 | Топливный насос |
| 2 | Не используется |
| 3 | Вентилятор охлаждения двигателя в салоне |
| 4 | Вентилятор охлаждения двигателя в салоне |
| 5 | Стеклоочиститель заднего стекла |
| 6 | Звуковой сигнал, диагностический разъем |
| 7 | Подогрев сидений |
| 8 | Электрические задние стеклоподъемники |
| 9 | ЭБУ салона |
| 10 | Стеклоомыватель |
| 11 | Стоп-сигналы |
| 12 | Блок салона, ABS, ESP |
| 13 | Электрические стеклоподъемники, безопасность детей, система отопления и кондиционирования, режим ECO |
| 14 | Не используется |
| 15 | Стартер |
| 16 | Стоп-сигналы, дополнительное оборудование, навигация, ABS, ESP, освещение багажника, контрольная лампа давления в шинах, освещение салона, датчик дождя и света |
| 17 | Радио, навигационная система, дисплей, сигнализация |
| 18 | Дополнительное оборудование |
| 19 | Наружные зеркала с подогревом |
| 20 | Аварийная сигнализация, задние противотуманные фары |
| 21 | Центральный замок открывающихся элементов |
| 22 | Приборная панель |
| 23 | Задняя розетка для аксессуаров |
| 24 | ESC, магнитола, система отопления и кондиционирования, подогрев сидений, стоп-сигналы |
| 25 | Передняя розетка для аксессуаров |
| 26 | Буксирный крюк |
| 27 | Электрические передние стеклоподъемники |
| 28 | Управление зеркалом заднего вида |
| 29 | Защита от обледенения заднего стекла и зеркала заднего вида |
